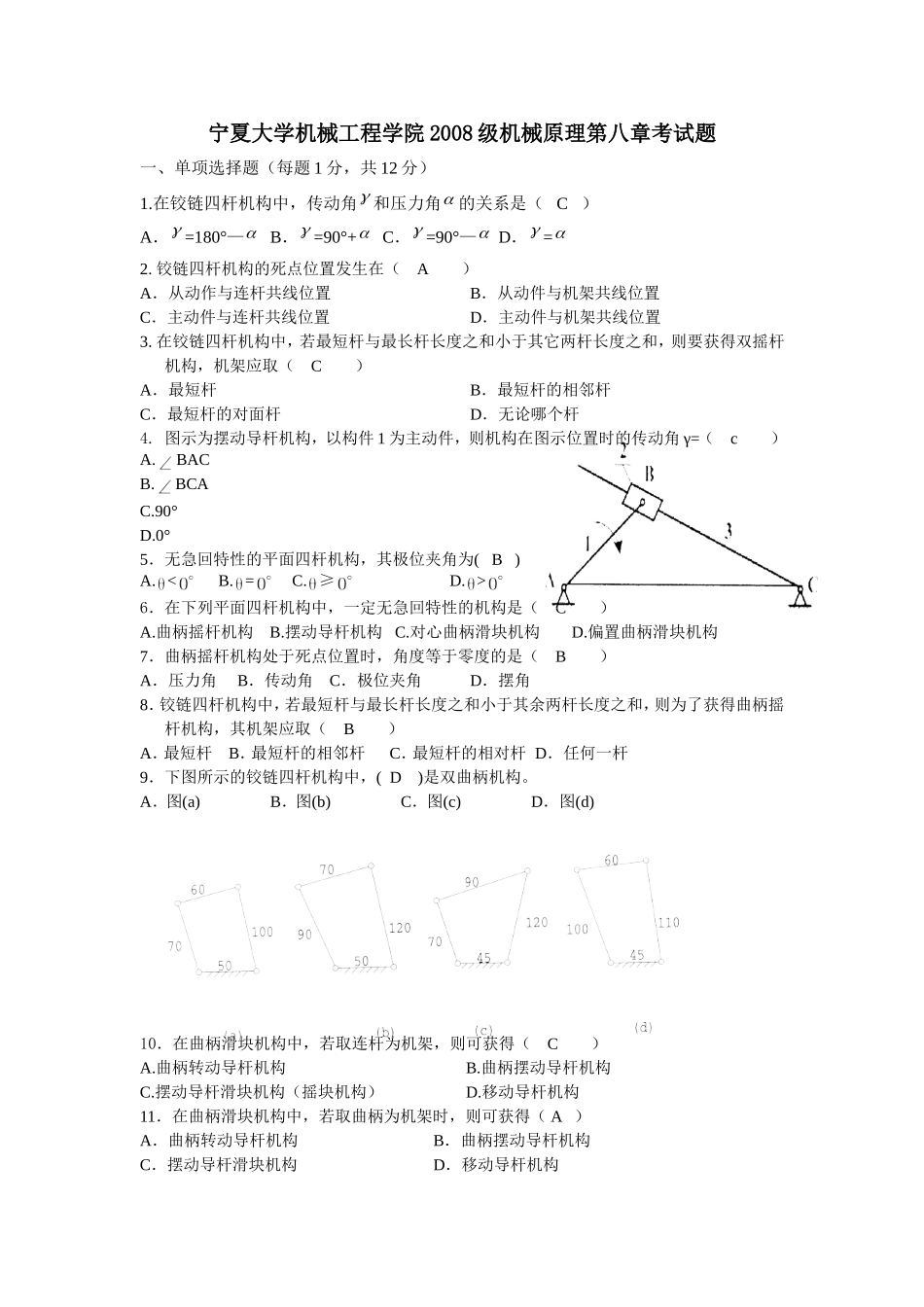

宁夏大学机械工程学院2008级机械原理第八章考试题一、单项选择题（每题1分，共12分）1
在铰链四杆机构中，传动角和压力角的关系是（C）A．=180°—B．=90°+C．=90°—D．=2
铰链四杆机构的死点位置发生在（A）A．从动作与连杆共线位置B．从动件与机架共线位置C．主动件与连杆共线位置D．主动件与机架共线位置3
在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，则要获得双摇杆机构，机架应取（C）A．最短杆B．最短杆的相邻杆C．最短杆的对面杆D．无论哪个杆4
图示为摆动导杆机构，以构件1为主动件，则机构在图示位置时的传动角γ=（c）A
0°5．无急回特性的平面四杆机构，其极位夹角为(B)A
6．在下列平面四杆机构中，一定无急回特性的机构是（C）A
曲柄摇杆机构B
摆动导杆机构C
对心曲柄滑块机构D
偏置曲柄滑块机构7．曲柄摇杆机构处于死点位置时，角度等于零度的是（B）A．压力角B．传动角C．极位夹角D．摆角8．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（B）A．最短杆B．最短杆的相邻杆C．最短杆的相对杆D．任何一杆9．下图所示的铰链四杆机构中，(D)是双曲柄机构
A．图(a)B．图(b)C．图(c)D．图(d)10．在曲柄滑块机构中，若取连杆为机架，则可获得（C）A
曲柄转动导杆机构B
曲柄摆动导杆机构C
摆动导杆滑块机构（摇块机构）D

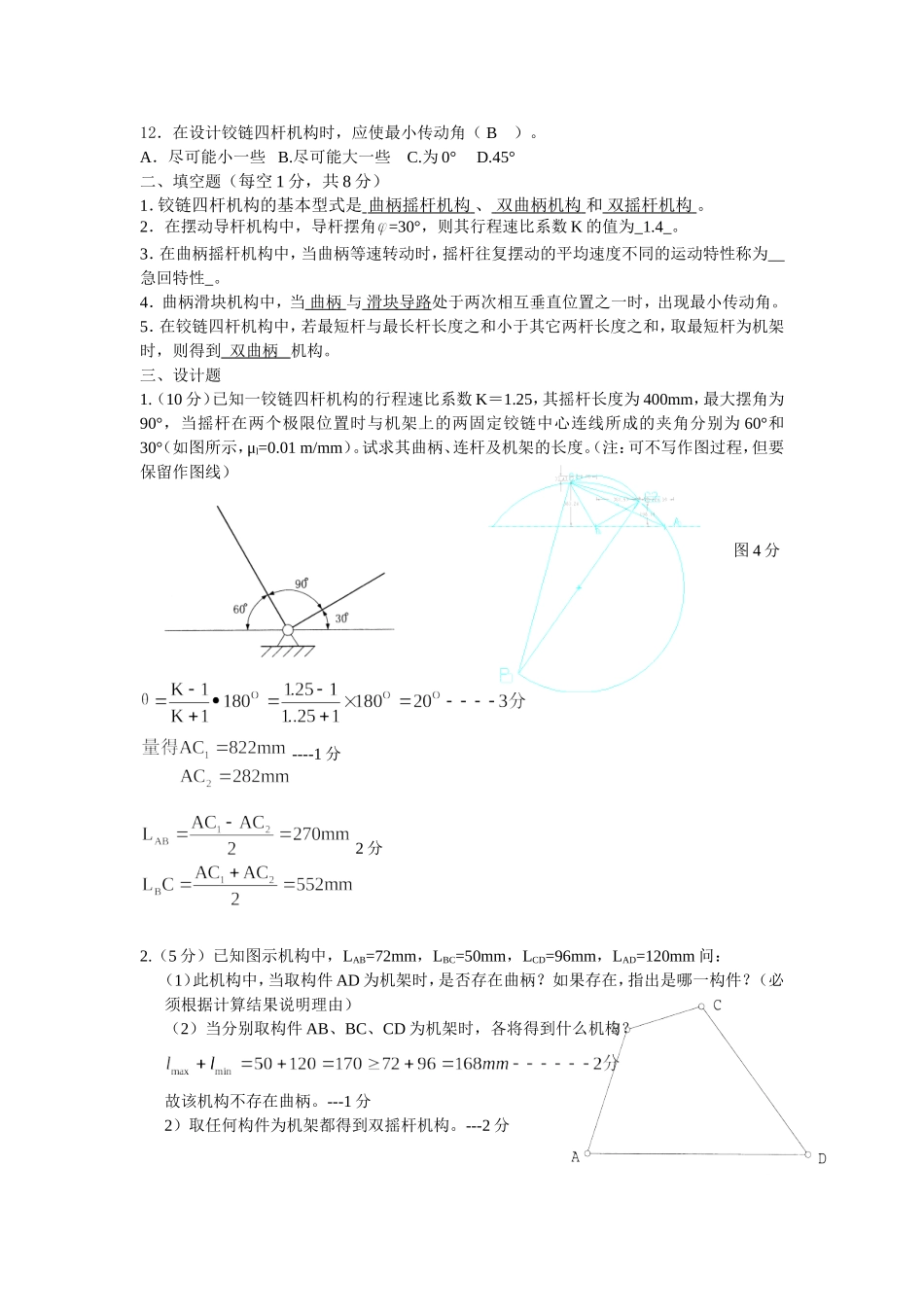

移动导杆机构11．在曲柄滑块机构中，若取曲柄为机架时，则可获得（A）A．曲柄转动导杆机构B．曲柄摆动导杆机构C．摆动导杆滑块机构D．移动导杆机构12．在设计铰链四杆机构时，应使最小传动角（B）
A．尽可能小一些B
尽可能大一些C
45°二、填空题（每空1分，共8分）1．铰链四杆机构的基本型式是曲柄摇杆机构、
