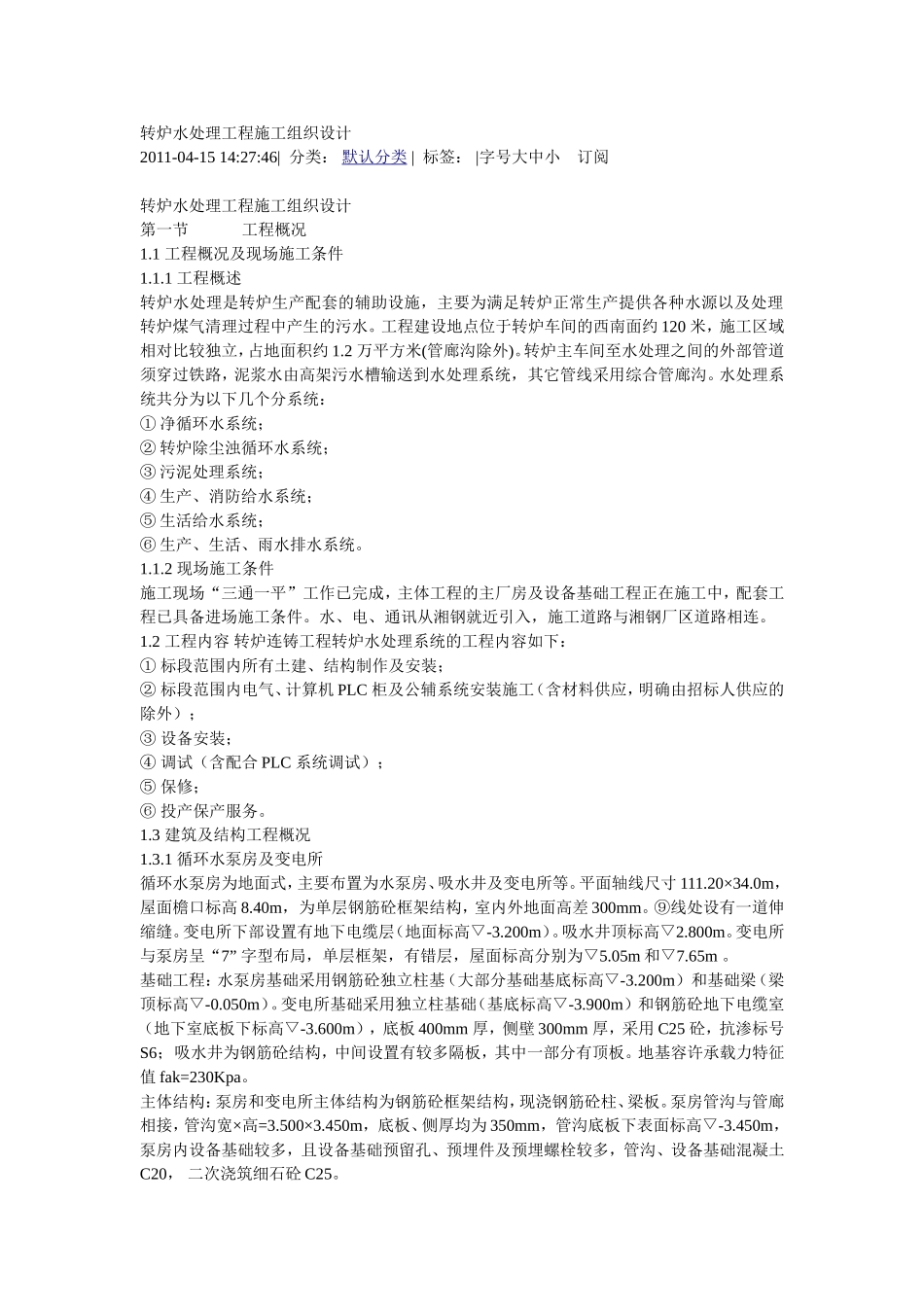

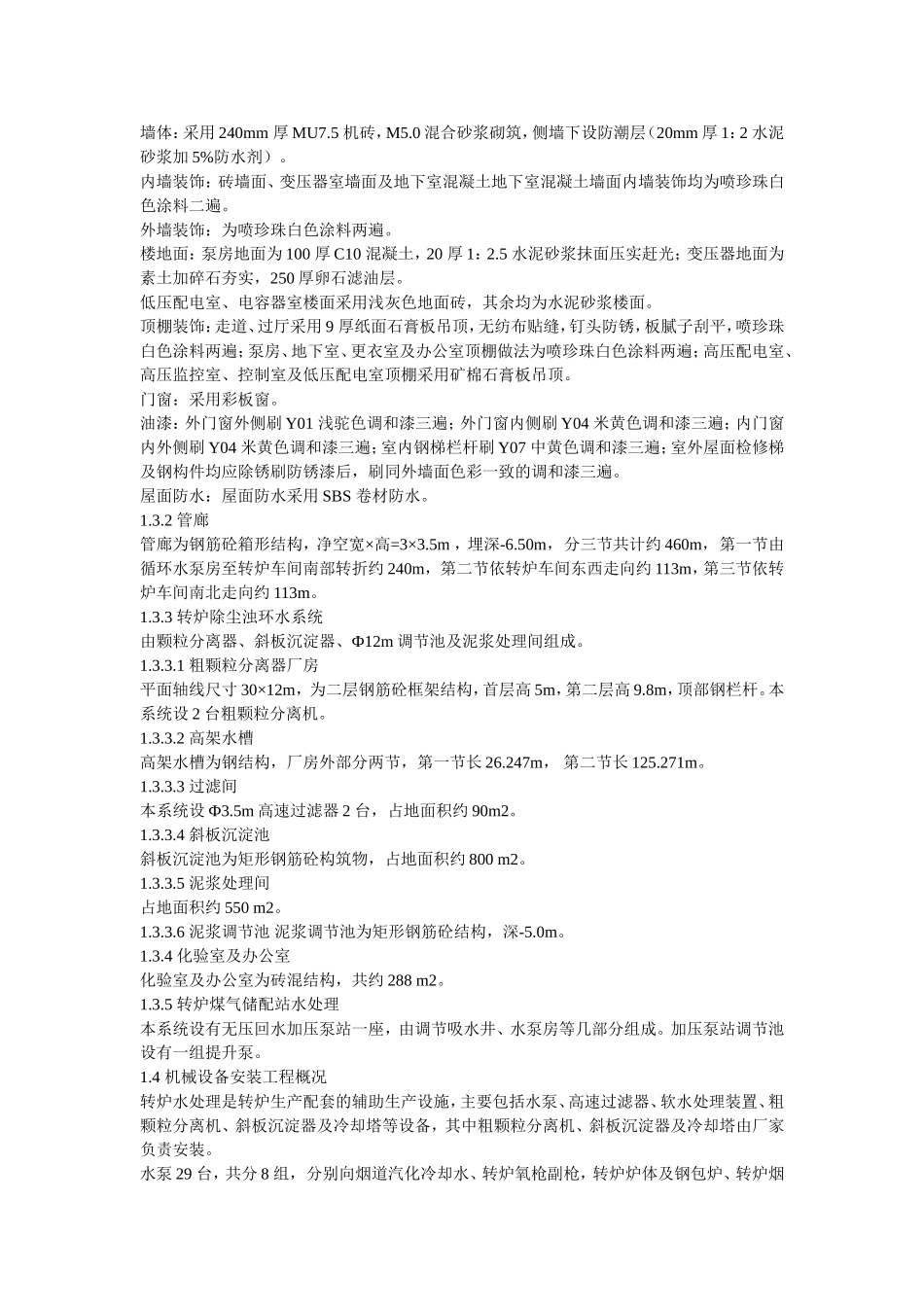

转炉水处理工程施工组织设计2011-04-1514:27:46|分类：默认分类|标签：|字号大中小订阅转炉水处理工程施工组织设计第一节工程概况1.1工程概况及现场施工条件1.1.1工程概述转炉水处理是转炉生产配套的辅助设施，主要为满足转炉正常生产提供各种水源以及处理转炉煤气清理过程中产生的污水。工程建设地点位于转炉车间的西南面约120米，施工区域相对比较独立，占地面积约1.2万平方米(管廊沟除外)。转炉主车间至水处理之间的外部管道须穿过铁路，泥浆水由高架污水槽输送到水处理系统，其它管线采用综合管廊沟。水处理系统共分为以下几个分系统：①净循环水系统；②转炉除尘浊循环水系统；③污泥处理系统；④生产、消防给水系统；⑤生活给水系统；⑥生产、生活、雨水排水系统。1.1.2现场施工条件施工现场“三通一平”工作已完成，主体工程的主厂房及设备基础工程正在施工中，配套工程已具备进场施工条件。水、电、通讯从湘钢就近引入，施工道路与湘钢厂区道路相连。1.2工程内容转炉连铸工程转炉水处理系统的工程内容如下：①标段范围内所有土建、结构制作及安装；②标段范围内电气、计算机PLC柜及公辅系统安装施工（含材料供应，明确由招标人供应的除外）；③设备安装；④调试（含配合PLC系统调试）；⑤保修；⑥投产保产服务。1.3建筑及结构工程概况1.3.1循环水泵房及变电所循环水泵房为地面式，主要布置为水泵房、吸水井及变电所等。平面轴线尺寸111.20×34.0m，屋面檐口标高8.40m，为单层钢筋砼框架结构，室内外地面高差300mm。⑨线处设有一道伸缩缝。变电所下部设置有地下电缆层（地面标高▽-3.200m）。吸水井顶标高▽2.800m。变电所与泵房呈“7”字型布局，单层框架，有错层，屋面标高分别为▽5.05m和▽7.65m。基础工程：水泵房基础采用钢筋砼独立柱基（大部分基础基底标高▽-3.200m）和基础梁（梁顶标高▽-0.050m）。变电所基础采用独立柱基础（基底标高▽-3.900m）和钢筋砼地下电缆室（地下室底板下标高▽-3.600m），底板400mm厚，侧壁300mm厚，采用C25砼，抗渗标号S6；吸水井为钢筋砼结构，中间设置有较多隔板，其中一部分有顶板。地基容许承载力特征值fak=230Kpa。主体结构：泵房和变电所主体结构为钢筋砼框架结构，现浇钢筋砼柱、梁板。泵房管沟与管廊相接，管沟宽×高=3.500×3.450m，底板、侧厚均为350mm，管沟底板下表面标高▽-3.450m，泵房内设备基础较多，且设备基础预留孔、预埋件及预埋螺栓较多，管沟、设备基础混凝土C20，二次浇筑细石砼C25。墙体：采用240mm厚MU7.5机砖，M5.0混合砂浆砌筑，侧墙下设防潮层（20mm厚1：2水泥砂浆加5%防水剂）。内墙装饰：砖墙面、变压器室墙面及地下室混凝土地下室混凝土墙面内墙装饰均为喷珍珠白色涂料二遍。外墙装饰：为喷珍珠白色涂料两遍。楼地面：泵房地面为100厚C10混凝土，20厚1：2.5水泥砂浆抹面压实赶光；变压器地面为素土加碎石夯实，250厚卵石滤油层。低压配电室、电容器室楼面采用浅灰色地面砖，其余均为水泥砂浆楼面。顶棚装饰：走道、过厅采用9厚纸面石膏板吊顶，无纺布贴缝，钉头防锈，板腻子刮平，喷珍珠白色涂料两遍；泵房、地下室、更衣室及办公室顶棚做法为喷珍珠白色涂料两遍；高压配电室、高压监控室、控制室及低压配电室顶棚采用矿棉石膏板吊顶。门窗：采用彩板窗。油漆：外门窗外侧刷Y01浅驼色调和漆三遍；外门窗内侧刷Y04米黄色调和漆三遍；内门窗内外侧刷Y04米黄色调和漆三遍；室内钢梯栏杆刷Y07中黄色调和漆三遍；室外屋面检修梯及钢构件均应除锈刷防锈漆后，刷同外墙面色彩一致的调和漆三遍。屋面防水：屋面防水采用SBS卷材防水。1.3.2管廊管廊为钢筋砼箱形结构，净空宽×高=3×3.5m，埋深-6.50m，分三节共计约460m，第一节由循环水泵房至转炉车间南部转折约240m，第二节依转炉车间东西走向约113m，第三节依转炉车间南北走向约113m。1.3.3转炉除尘浊环水系统由颗粒分离器、斜板沉淀器、Ф12m调节池及泥浆处理间组成。1.3.3.1粗颗粒分离器厂房平面轴线尺寸30×12m，为二层钢筋砼框架结构，首层高5m，第二层高9.8m，顶部钢栏杆。本系统设2台粗颗粒分离机。1.3.3.2高架水槽高架水槽为钢结构，厂房外部分两节，...
