加工硬化指数n计算方法VIP免费

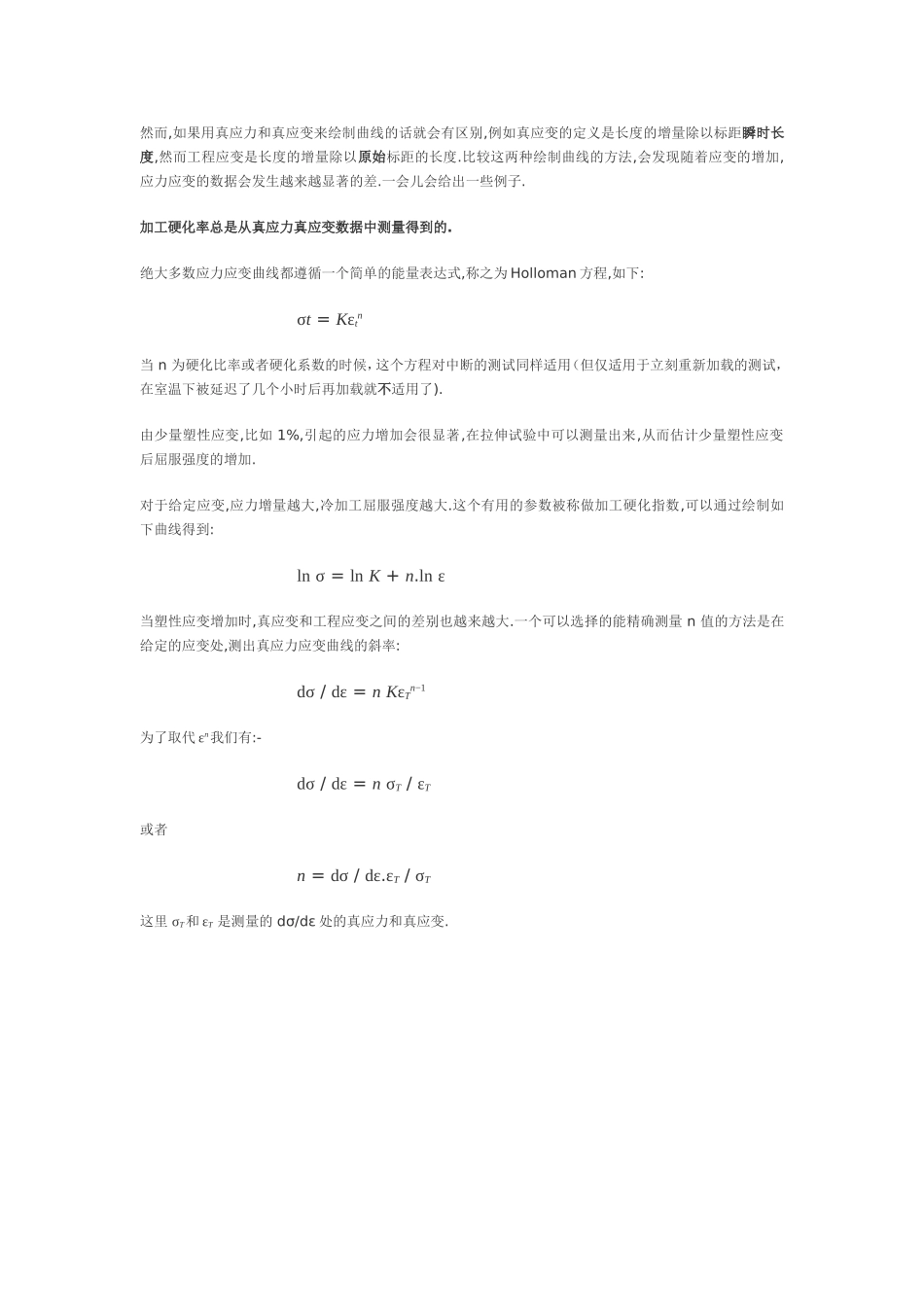

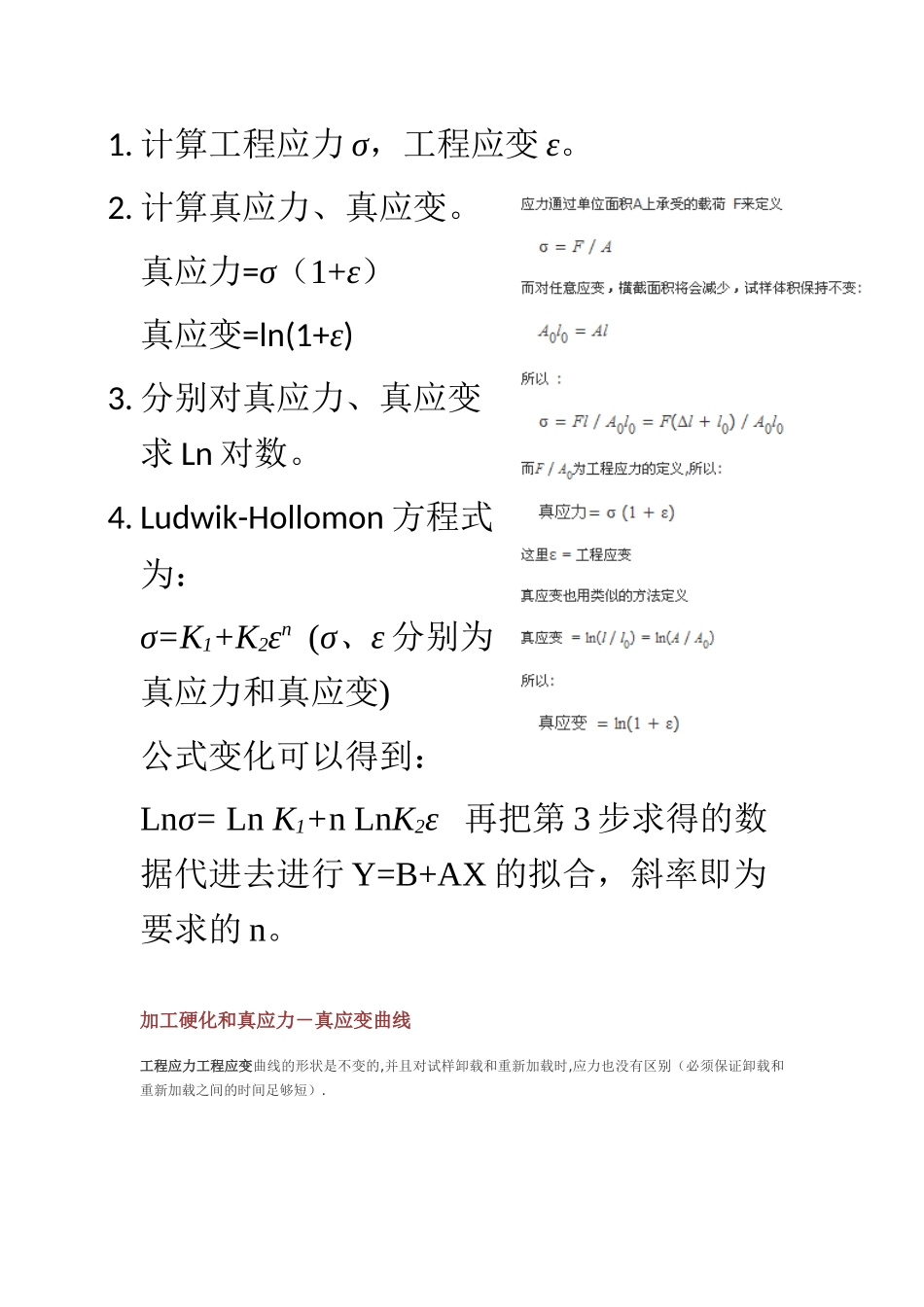

1.计算工程应力σ，工程应变ε。2.计算真应力、真应变。真应力=σ（1+ε）真应变=ln(1+ε)3.分别对真应力、真应变求Ln对数。4.Ludwik-Hollomon方程式为：σ=K1+K2εn(σ、ε分别为真应力和真应变)公式变化可以得到：Lnσ=LnK1+nLnK2ε再把第3步求得的数据代进去进行Y=B+AX的拟合，斜率即为要求的n。加工硬化和真应力－真应变曲线工程应力工程应变曲线的形状是不变的,并且对试样卸载和重新加载时,应力也没有区别（必须保证卸载和重新加载之间的时间足够短）.然而,如果用真应力和真应变来绘制曲线的话就会有区别,例如真应变的定义是长度的增量除以标距瞬时长度,然而工程应变是长度的增量除以原始标距的长度.比较这两种绘制曲线的方法,会发现随着应变的增加,应力应变的数据会发生越来越显著的差.一会儿会给出一些例子.加工硬化率总是从真应力真应变数据中测量得到的.绝大多数应力应变曲线都遵循一个简单的能量表达式,称之为Holloman方程,如下:σt=Kεtn当n为硬化比率或者硬化系数的时候，这个方程对中断的测试同样适用（但仅适用于立刻重新加载的测试，在室温下被延迟了几个小时后再加载就不适用了).由少量塑性应变,比如1%,引起的应力增加会很显著,在拉伸试验中可以测量出来,从而估计少量塑性应变后屈服强度的增加.对于给定应变,应力增量越大,冷加工屈服强度越大.这个有用的参数被称做加工硬化指数,可以通过绘制如下曲线得到:lnσ=lnK+n.lnε当塑性应变增加时,真应变和工程应变之间的差别也越来越大.一个可以选择的能精确测量n值的方法是在给定的应变处,测出真应力应变曲线的斜率:dσ/dε=nKεTn−1为了取代εn我们有:-dσ/dε=nσT/εT或者n=dσ/dε.εT/σT这里σT和εT是测量的dσ/dε处的真应力和真应变.第1章材料在静载下的力学行为(力学性能)1.1材料在静拉伸时的力学行为概述静拉伸是材料力学性能试验中最基本的试验方法。用静拉伸试验得到的应力－应变曲线，可以求出许多重要性能指标。如弹性模量E，主要用于零件的刚度设计中；材料的屈服强度σs和抗拉强度σb则主要用于零件的强度设计中，特别是抗拉强度和弯曲疲劳强度有一定的比例关系，这就进一步为零件在交变载荷下使用提供参考；而材料的塑性，断裂前的应变量，主要是为材料在冷热变形时的工艺性能作参考。图1－1几种典型材料在温室下的应力－应变曲线图1-1表示不同类型材料的几种典型的拉伸应力－应变曲线。可见，它们的差别是很大的。对退火的低碳钢，在拉伸的应力-应变曲线上，出现平台，即在应力不增加的情况下材料可继续变形，这一平台称为屈服平台，平台的延伸长度随钢的含碳量增加而减少，当含碳量增至0.6%以上，平台消失，这种类型见图1-1a；对多数塑性金属材料，其拉伸应力-应变曲线如图1-1b所示，该图所绘的虽是一铝镁合金，但铜合金，中碳合金结构钢(经淬火及中高温回火处理)也是如此与图1-1a不同的是，材料由弹性变形连续过渡到塑性变形，塑性变形时没有锯齿形平台，而变形时总伴随着加工硬化；对高分子材料，象聚氯乙烯，在拉伸开始时应力和应变不成直线关系，见图1-1c，即不服从虎克定律，而且变形表现为粘弹性。图1-1d为苏打石灰玻璃的应力-应变曲线，只显示弹性变形，没有塑性变形立即断裂，这是完全脆断的情形。工程结构陶瓷材料象Al2O3，SiC等均属这种情况，淬火态的高碳钢、普通灰铸铁也属这种情况。1.2金属材料的弹性变形1.2.1广义虎克定律已知在单向应力状态下应力和应变的关系为：一般应力状态下各向同性材料的广义虎克定律为：其中：如用主应力状态表示广义虎克定律,则有1.2.2弹性模量的技术意义工程上把弹性模量E、G称做材料的刚度，它表示材料在外载荷下抵抗弹性变形的能力。在机械设计中，有时刚度是第一位的。精密机床的主轴如果不具有足够的刚度，就不能保证零件的加工精度。若汽车拖拉机中的曲轴弯曲刚度不足，就会影响活塞、连杆及轴承等重要零件的正常工作；若扭转刚度不足，则可能会产生强烈的扭转振动。曲轴的结构和尺寸常常由刚度决定，然后作强度校核。通常由刚度决定的尺寸远大于按强度计算的尺寸。所以，曲轴只有在个别情况下才从轴颈到曲柄的过渡园角处发生断裂，这一般是制造工艺...
