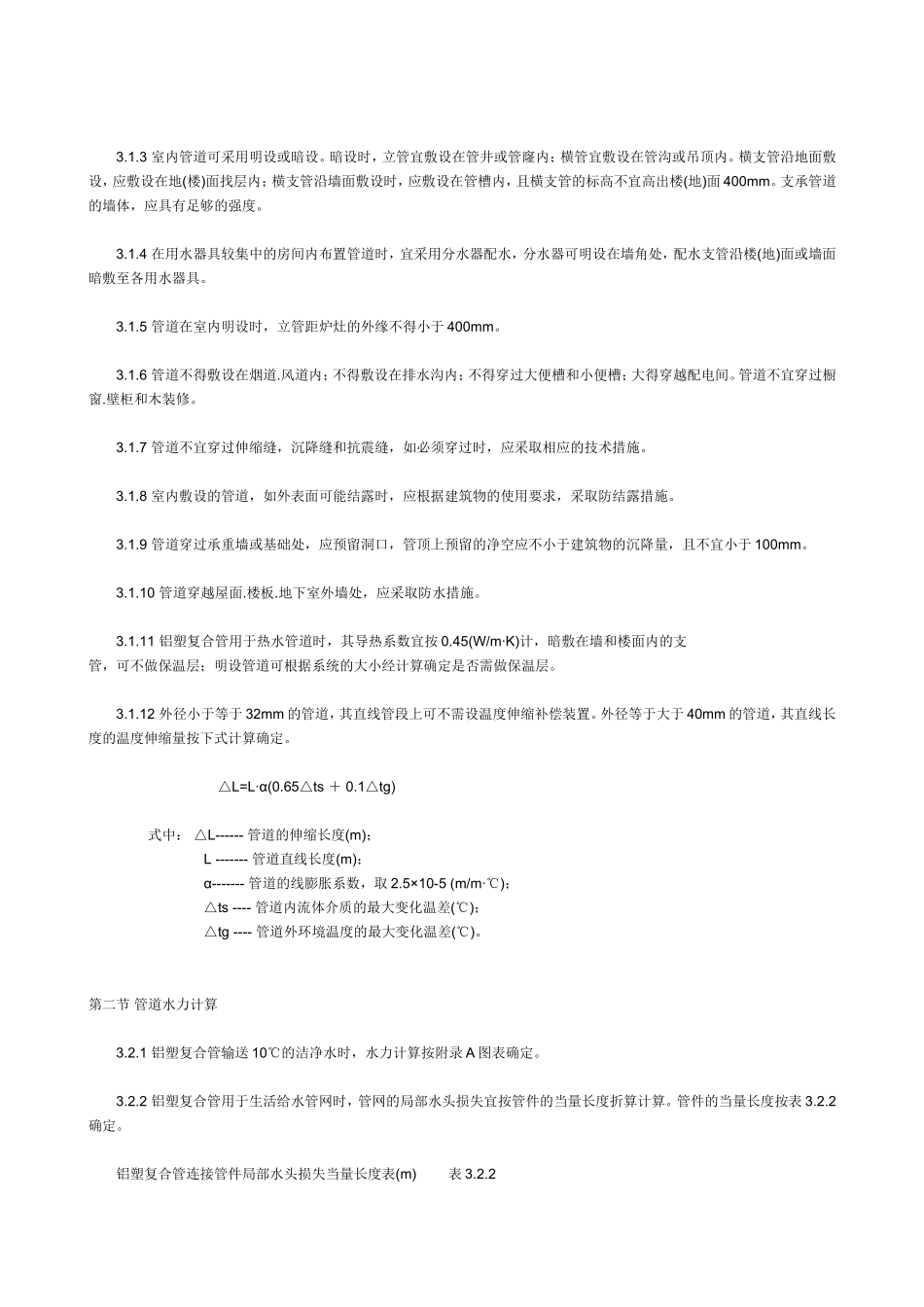

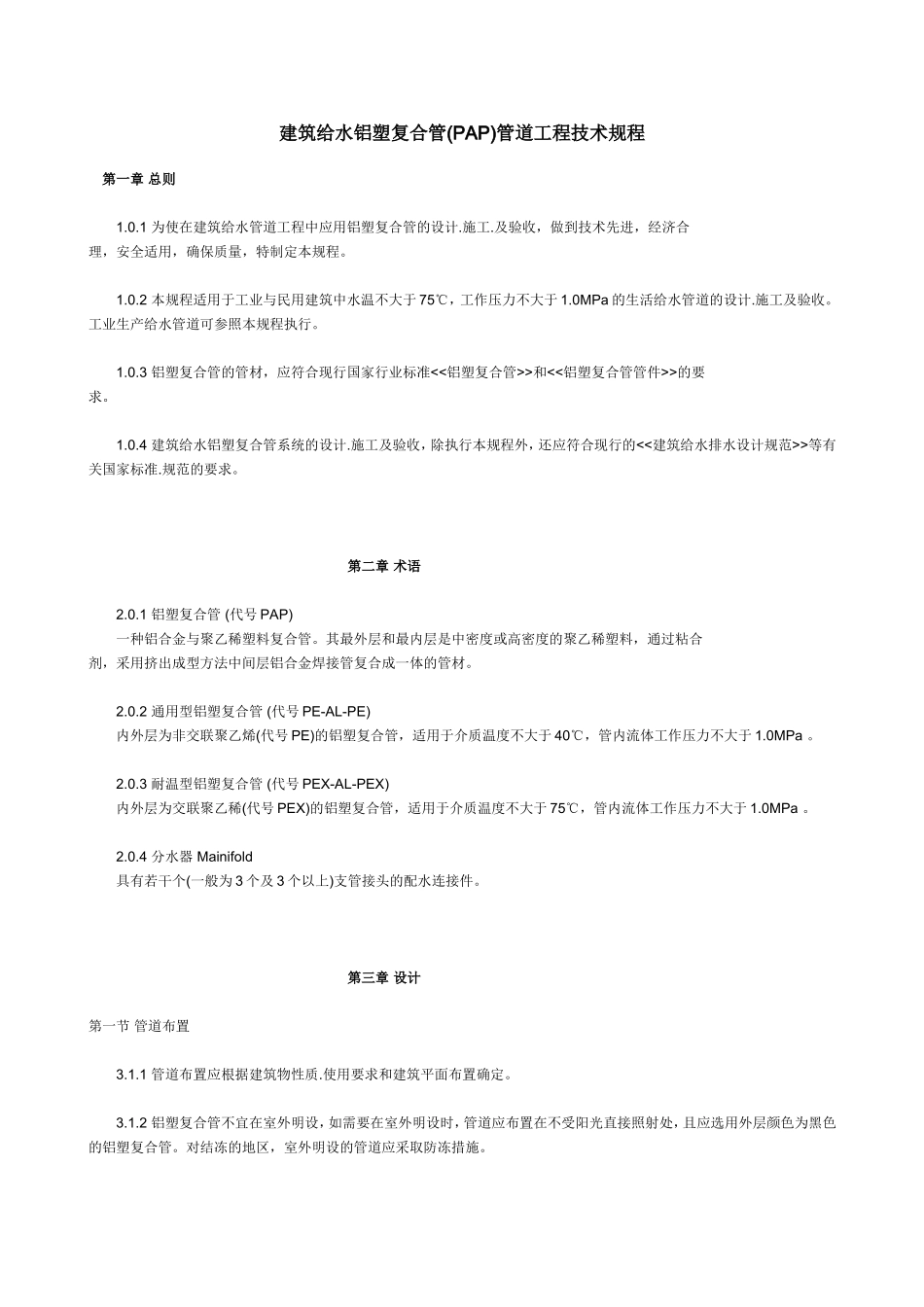

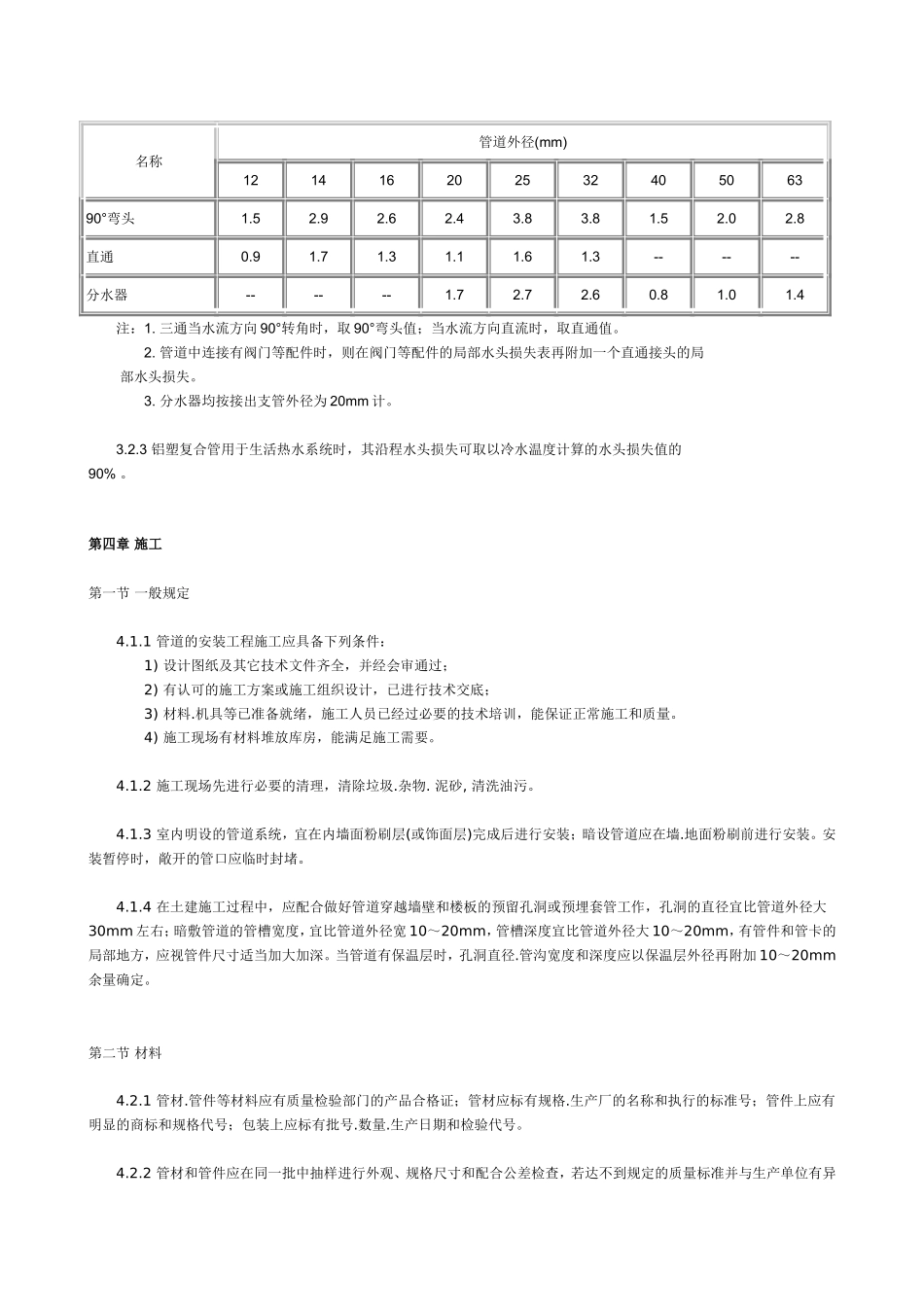

建筑给水铝塑复合管(PAP)管道工程技术规程第一章总则1.0.1为使在建筑给水管道工程中应用铝塑复合管的设计.施工.及验收，做到技术先进，经济合理，安全适用，确保质量，特制定本规程。1.0.2本规程适用于工业与民用建筑中水温不大于75℃，工作压力不大于1.0MPa的生活给水管道的设计.施工及验收。工业生产给水管道可参照本规程执行。1.0.3铝塑复合管的管材，应符合现行国家行业标准<<铝塑复合管>>和<<铝塑复合管管件>>的要求。1.0.4建筑给水铝塑复合管系统的设计.施工及验收，除执行本规程外，还应符合现行的<<建筑给水排水设计规范>>等有关国家标准.规范的要求。第二章术语2.0.1铝塑复合管(代号PAP)一种铝合金与聚乙稀塑料复合管。其最外层和最内层是中密度或高密度的聚乙稀塑料，通过粘合剂，采用挤出成型方法中间层铝合金焊接管复合成一体的管材。2.0.2通用型铝塑复合管(代号PE-AL-PE)内外层为非交联聚乙烯(代号PE)的铝塑复合管，适用于介质温度不大于40℃，管内流体工作压力不大于1.0MPa。2.0.3耐温型铝塑复合管(代号PEX-AL-PEX)内外层为交联聚乙稀(代号PEX)的铝塑复合管，适用于介质温度不大于75℃，管内流体工作压力不大于1.0MPa。2.0.4分水器Mainifold具有若干个(一般为3个及3个以上)支管接头的配水连接件。第三章设计第一节管道布置3.1.1管道布置应根据建筑物性质.使用要求和建筑平面布置确定。3.1.2铝塑复合管不宜在室外明设，如需要在室外明设时，管道应布置在不受阳光直接照射处，且应选用外层颜色为黑色的铝塑复合管。对结冻的地区，室外明设的管道应采取防冻措施。3.1.3室内管道可采用明设或暗设。暗设时，立管宜敷设在管井或管窿内；横管宜敷设在管沟或吊顶内。横支管沿地面敷设，应敷设在地(楼)面找层内；横支管沿墙面敷设时，应敷设在管槽内，且横支管的标高不宜高出楼(地)面400mm。支承管道的墙体，应具有足够的强度。3.1.4在用水器具较集中的房间内布置管道时，宜采用分水器配水，分水器可明设在墙角处，配水支管沿楼(地)面或墙面暗敷至各用水器具。3.1.5管道在室内明设时，立管距炉灶的外缘不得小于400mm。3.1.6管道不得敷设在烟道.风道内；不得敷设在排水沟内；不得穿过大便槽和小便槽；大得穿越配电间。管道不宜穿过橱窗.壁柜和木装修。3.1.7管道不宜穿过伸缩缝，沉降缝和抗震缝，如必须穿过时，应采取相应的技术措施。3.1.8室内敷设的管道，如外表面可能结露时，应根据建筑物的使用要求，采取防结露措施。3.1.9管道穿过承重墙或基础处，应预留洞口，管顶上预留的净空应不小于建筑物的沉降量，且不宜小于100mm。3.1.10管道穿越屋面.楼板.地下室外墙处，应采取防水措施。3.1.11铝塑复合管用于热水管道时，其导热系数宜按0.45(W/m·K)计，暗敷在墙和楼面内的支管，可不做保温层；明设管道可根据系统的大小经计算确定是否需做保温层。3.1.12外径小于等于32mm的管道，其直线管段上可不需设温度伸缩补偿装置。外径等于大于40mm的管道，其直线长度的温度伸缩量按下式计算确定。△L=L·α(0.65△ts＋0.1△tg)式中：△L------管道的伸缩长度(m)；L-------管道直线长度(m)；α-------管道的线膨胀系数，取2.5×10-5(m/m·℃)；△ts----管道内流体介质的最大变化温差(℃)；△tg----管道外环境温度的最大变化温差(℃)。第二节管道水力计算3.2.1铝塑复合管输送10℃的洁净水时，水力计算按附录A图表确定。3.2.2铝塑复合管用于生活给水管网时，管网的局部水头损失宜按管件的当量长度折算计算。管件的当量长度按表3.2.2确定。铝塑复合管连接管件局部水头损失当量长度表(m)表3.2.2名称管道外径(mm)12141620253240506390°弯头1.52.92.62.43.83.81.52.02.8直通0.91.71.31.11.61.3------分水器------1.72.72.60.81.01.4注：1.三通当水流方向90°转角时，取90°弯头值；当水流方向直流时，取直通值。2.管道中连接有阀门等配件时，则在阀门等配件的局部水头损失表再附加一个直通接头的局部水头损失。3.分水器均按接出支管外径为20mm计。3.2.3铝塑复合管用于生活热水系统时，其沿程水头损失可取以冷水温度计算的水头损失值的90%。第四章施工第一节一般规定4.1.1管道的安装工程施工应具...
