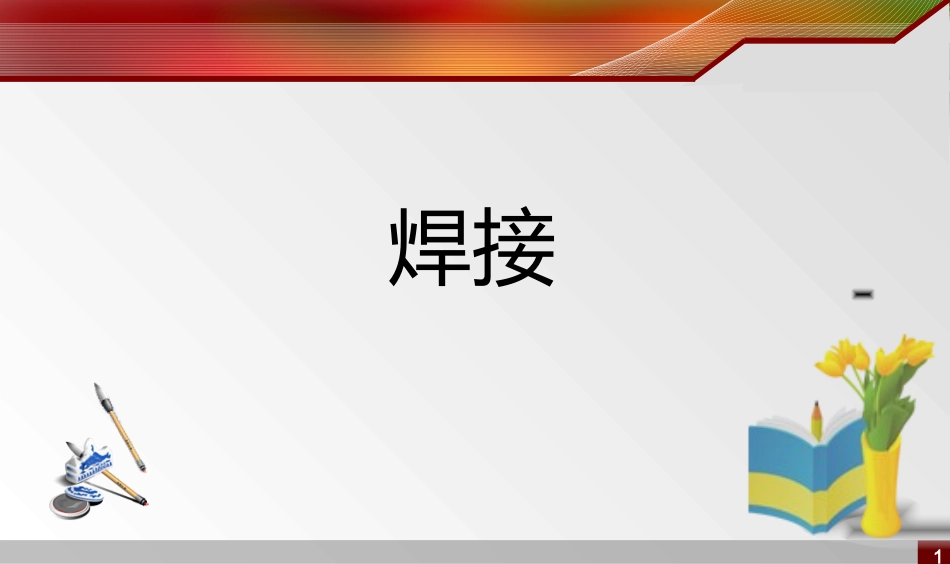

焊接和热处理_第1页
1/46

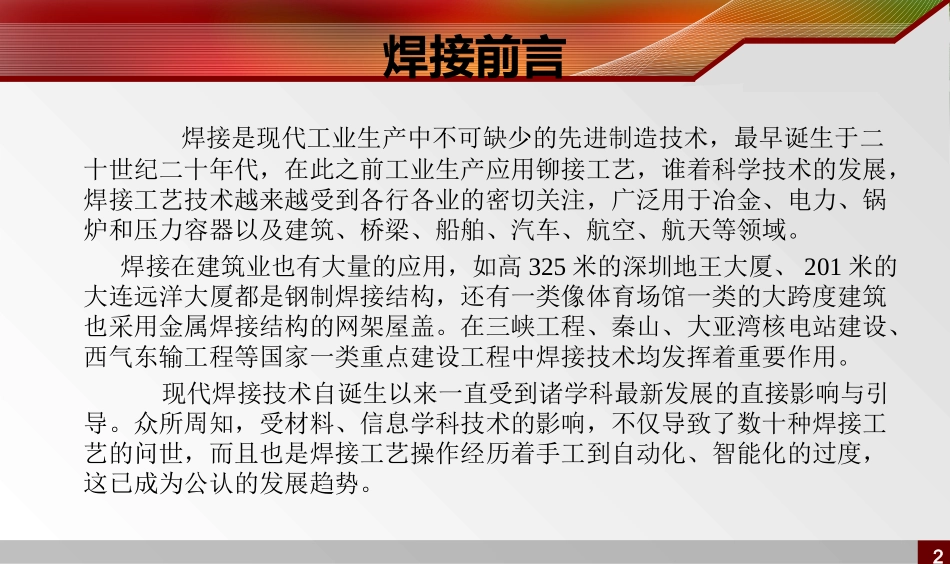

焊接和热处理_第2页
2/46

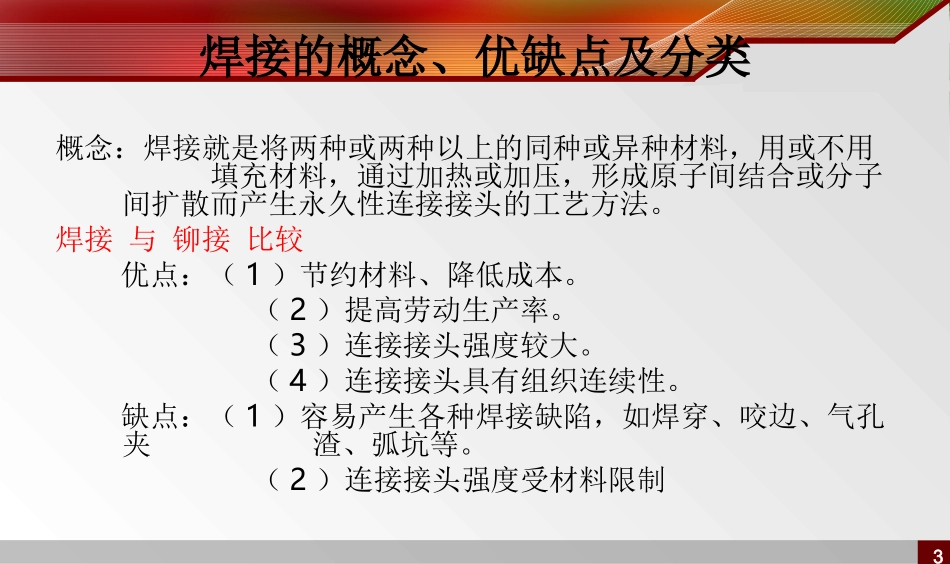

焊接和热处理_第3页
3/46
1焊接2焊接前言焊接是现代工业生产中不可缺少的先进制造技术,最早诞生于二十世纪二十年代,在此之前工业生产应用铆接工艺,谁着科学技术的发展,焊接工艺技术越来越受到各行各业的密切关注,广泛用于冶金、电力、锅炉和压力容器以及建筑、桥梁、船舶、汽车、航空、航天等领域。焊接在建筑业也有大量的应用,如高325米的深圳地王大厦、201米的大连远洋大厦都是钢制焊接结构,还有一类像体育场馆一类的大跨度建筑也采用金属焊接结构的网架屋盖。在三峡工程、秦山、大亚湾核电站建设、西气东输工程等国家一类重点建设工程中焊接技术均发挥着重要作用。现代焊接技术自诞生以来一直受到诸学科最新发展的直接影响与引导。众所周知,受材料、信息学科技术的影响,不仅导致了数十种焊接工艺的问世,而且也是焊接工艺操作经历着手工到自动化、智能化的过度,这已成为公认的发展趋势。3焊接的概念、优缺点及分类概念:焊接就是将两种或两种以上的同种或异种材料,用或不用填充材料,通过加热或加压,形成原子间结合或分子间扩散而产生永久性连接接头的工艺方法。焊接与铆接比较优点:(1)节约材料、降低成本。(2)提高劳动生产率。(3)连接接头强度较大。(4)连接接头具有组织连续性。缺点:(1)容易产生各种焊接缺陷,如焊穿、咬边、气孔夹渣、弧坑等。(2)连接接头强度受材料限制4分类:按焊接工艺过程中金属状态分类,大致为三大类,即熔化焊、压力焊和钎焊1。熔化焊:焊接头加热至融化状态而不加压力完成的焊接方法。(1)电弧焊a手工电弧焊(焊条电弧焊)b气体保护焊CO2气保焊全自动MAG半自动MAG氩弧焊钨极TIG非钨极.MIGc.埋弧自动焊(2)气焊气焊是利用气体火焰作为热源的一种熔焊方法。常用氧气和乙炔混合燃烧的火焰进行焊接,又称为氧乙炔焊,这种熔焊方法在工业生产中应用较广。52.压力焊:对焊件施加压力(加热或不加热),而完成的焊接方法。(1)电阻焊a点焊b缝焊c对焊(2)摩擦焊(3)超声波焊3.钎焊:采用比母材熔点低的金属作钎料,将焊件和钎料加热至高于钎料但低于母材熔点的温度,利用液态钎料充填接头间隙并与母材相互扩散而实现连接的方法。软钎焊(加热温度在450度以下,如锡焊)硬钎焊(加热温度在450度以上,如铜焊)6总结综上三大类焊接方法特点及应用截然不同,应结合生产需要和客观条件选择合适的焊接方法。近年来气保焊尤其CO2气保焊在某些领域生产中有着更为广阔的发展前景。除此之外,由于计算机的广泛应用,焊接机器人应运而生,也促进了焊接生产更大的发展。但手工电弧焊仍是应用最普遍的焊接方法,也是其它焊接方法的基础。因此手工电弧焊是本教学方案的重点,在实训中要进行实践操作与考核7手工电弧焊电弧焊的特点手工电弧焊是利用手工操纵焊条进行焊接的电弧焊方法,简称手弧焊。其特点:(1)设备简单(2)操作灵活方便(3)能进行全位置焊接,适合焊接多种材料。(4)生产效率较低(5)劳动强度较大8焊接工程术语9(1)电弧:在两极之间的气体介质中,强烈而持久的电离即产生电弧。电弧由三个区域组成,即阴极区2400K,阳极区2600K,弧柱区6000-8000K,交流产生电弧,两极区平均2500K。电弧在产生高温同时产生强光。(2)熔池:焊接时因电弧的高温和吹力作用使焊件局部熔化,在被焊金属上形成一个椭圆形充满液体金属的凹坑,这个凹坑称为熔池。(3)焊缝:随着焊条的移动熔池冷却凝固后而形成。(4)熔渣:焊缝表面覆盖的一层渣壳称为熔渣。(5)电弧长度:焊条熔化末端到熔池表面的距离。(6)熔深:从焊件表面至熔池底部的距离。10手弧焊的设备、工具设备:手弧焊的主要设备是电焊机,其实质是一种弧焊电源,按产生电流种类不同,分为弧焊变压器(交流电焊机)和弧焊整流器(直流电焊机)。弧焊变压器a原理:是一种特殊的变压器,将220V或380V电源电压降到空载电压(60V-80V),根据需要调节电流大小(从几十安到几百安)。b结构:一次线圈、二次线圈、固定铁芯、活动铁芯、电抗器等组成。c特点:结构简单,维护方便,使用可靠,价格较低,缺点是电弧不稳定。弧焊整流器a原理:利用整流器将交流电整流为直流电。b结构:一次线圈、二次线圈、固...
