建筑制图习题(含答案)VIP免费

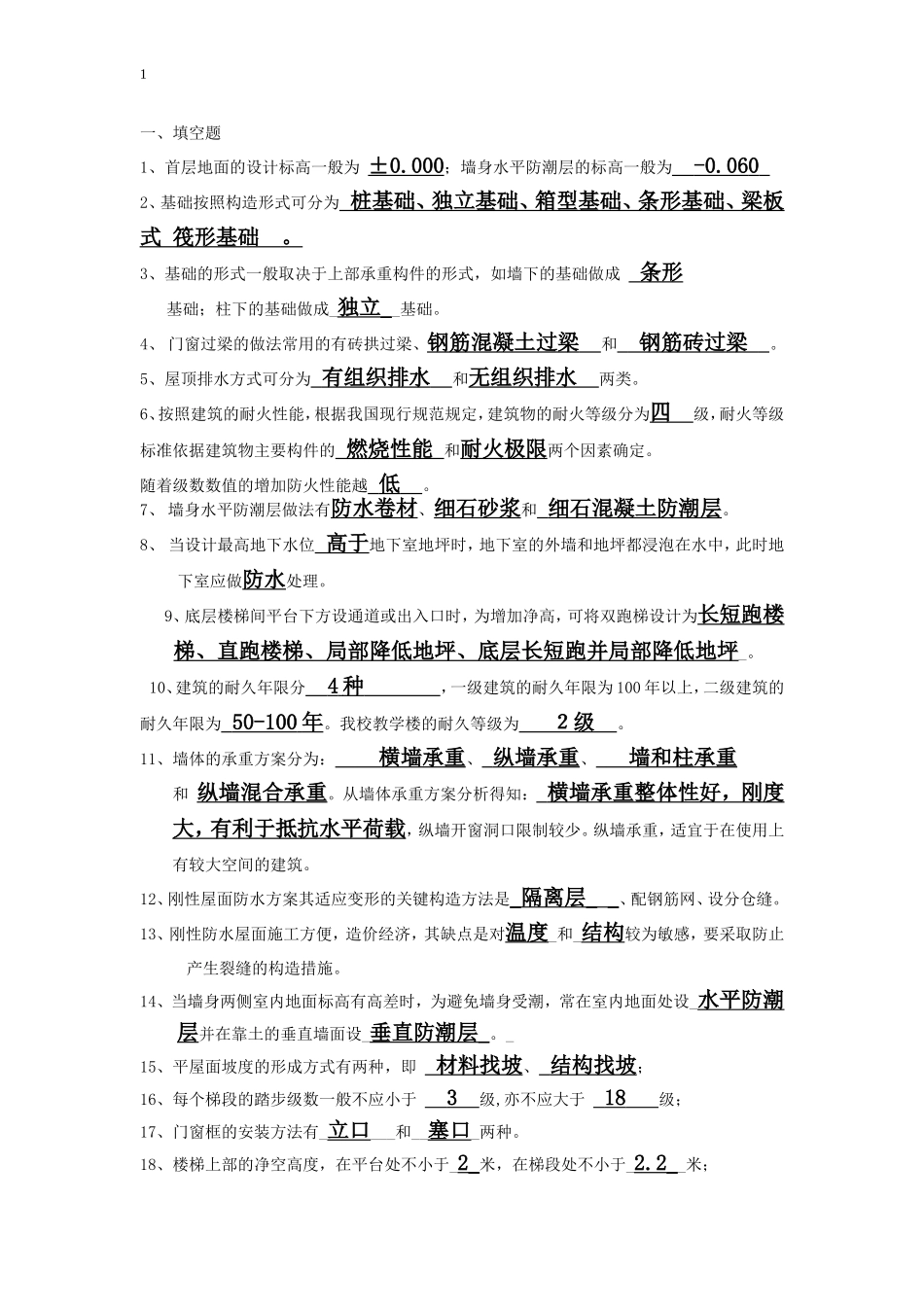

1一、填空题1、首层地面的设计标高一般为±0.000；墙身水平防潮层的标高一般为-0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。5、屋顶排水方式可分为有组织排水和无组织排水两类。6、按照建筑的耐火性能，根据我国现行规范规定，建筑物的耐火等级分为四级，耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。随着级数数值的增加防火性能越低。7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。8、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，此时地下室应做防水处理。9、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。10、建筑的耐久年限分4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为50-100年。我校教学楼的耐久等级为２级。11、墙体的承重方案分为：横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。从墙体承重方案分析得知：横墙承重整体性好，刚度大，有利于抵抗水平荷载，纵墙开窗洞口限制较少。纵墙承重，适宜于在使用上有较大空间的建筑。12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层__、配钢筋网、设分仓缝。13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为敏感，要采取防止产生裂缝的构造措施。14、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。_15、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；16、每个梯段的踏步级数一般不应小于3级,亦不应大于18级；17、门窗框的安装方法有_立口___和__塞口_两种。18、楼梯上部的净空高度，在平台处不小于_2_米，在梯段处不小于_2.2__米；219、框架结构中，墙是不承重构件，柱是承重构件。20、现浇式钢筋混凝土楼板的结构形式有板式楼板、梁板式楼板、无梁楼板、压型钢板混凝土组合楼板。21、房屋的定位包括平面定位和竖向定位，其中平面定位主要采用_定位轴线__，竖向定位主要采用_标高定位_。22、在现浇钢筋混凝土楼梯中，梁板式楼梯的楼梯板跨度小，适用于荷载较大、层高较大的建筑，如教学楼、商场等。23、现浇梁板式楼板布置中，主梁应沿房间的_短跨_方向布置，次梁垂直于_主梁_方向布置。24、预制板的支承方式有板式和梁板式。25、阳台结构布置方式有搁板式、挑板式、和挑梁式。26、在结构布置平面图中，7YKB3654表示7块_预应力空心板，长3.6米，宽0.5_米，荷载等级为4级。27.砖混结构是承重墙为砖墙，楼板和屋顶为钢筋混凝土的建筑。28、KL2(3A)250╳600表示框架梁2，有3跨一端有悬挑，宽250mm长600mm.29、屋顶平面图主要表明屋面构造及排水情况。30、坡屋顶的承重结构形式有横墙承重、屋架承重、梁架承重。31、民用建筑常用的结构类型有：混合结构、框架结构、_空间结构。32.为增加墙体的整体稳定性，提高建筑物的刚度，砌墙中可设构造柱和圈梁。33、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯_____、或。34、楼层的主要构造层次有顶棚、结构层、面层。复梁式楼板楼面荷载传递的主要途径荷载-板-次梁-主梁-墙或柱。选择题1、屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（C）。A.承重B.保温隔热C.防水和排水D.隔声和防火2．φ8@200中的200表示(B)A.相等中心距符号B.相等钢筋中心距C.钢筋长度D.钢筋数量3、楼梯结构平面布置图中11×290=3190中290表示(C)A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数4、多层住宅一般选用的结构形式为（C）3Ａ.砖木结构Ｂ.钢筋混凝土结构Ｃ.砖混结构Ｄ.钢结构5、高层建筑中常见的结构类型主要有（B）Ａ.砖混结构Ｂ.框架架构Ｃ.木结构Ｄ.砌体结构6、圈梁的设置主要是为了（A）Ａ.提高建筑物的整体性、抵抗地震力Ｂ.承受竖向荷载Ｃ.便于砌筑墙体Ｄ.建筑设计需要7、单梁...
