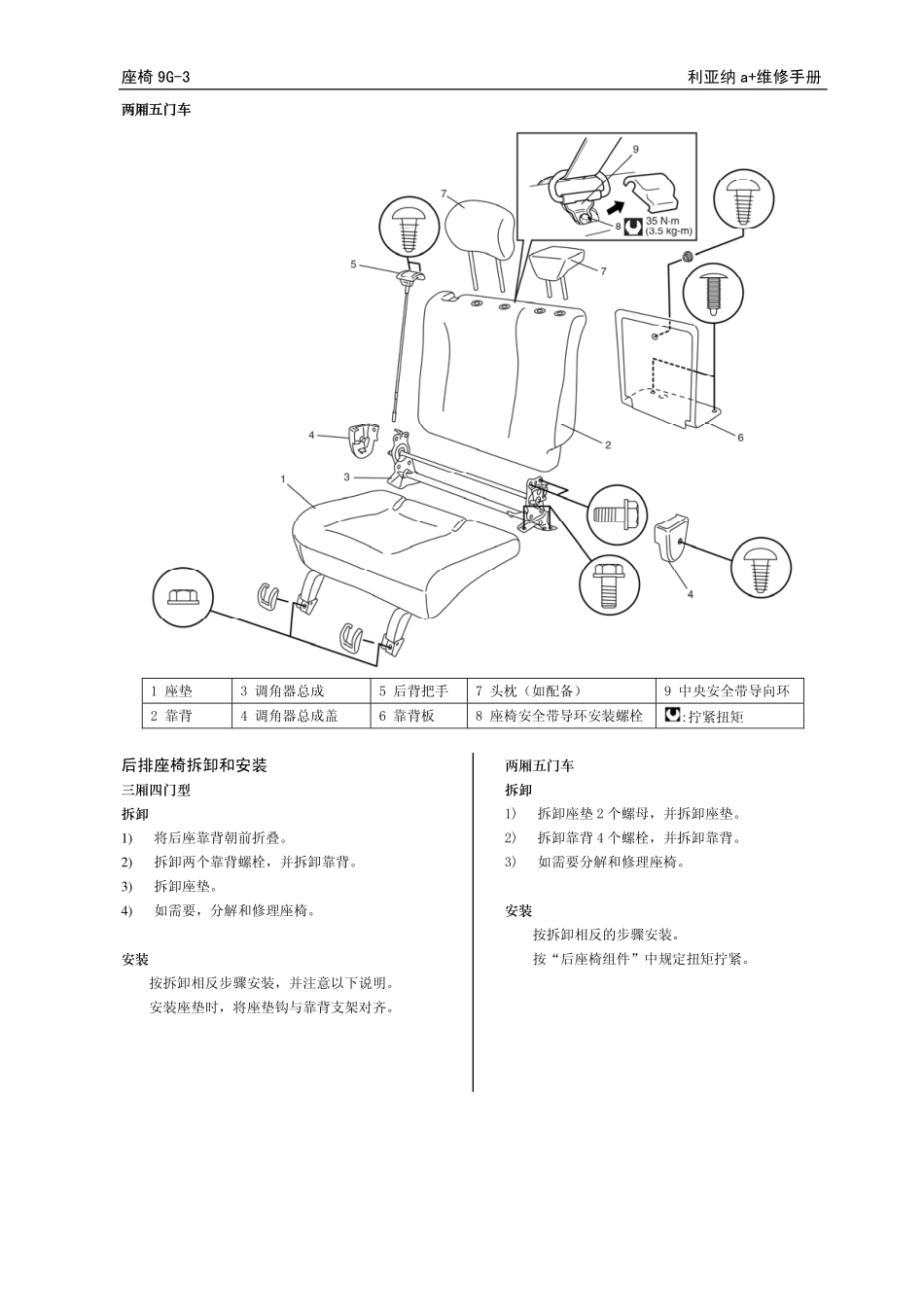

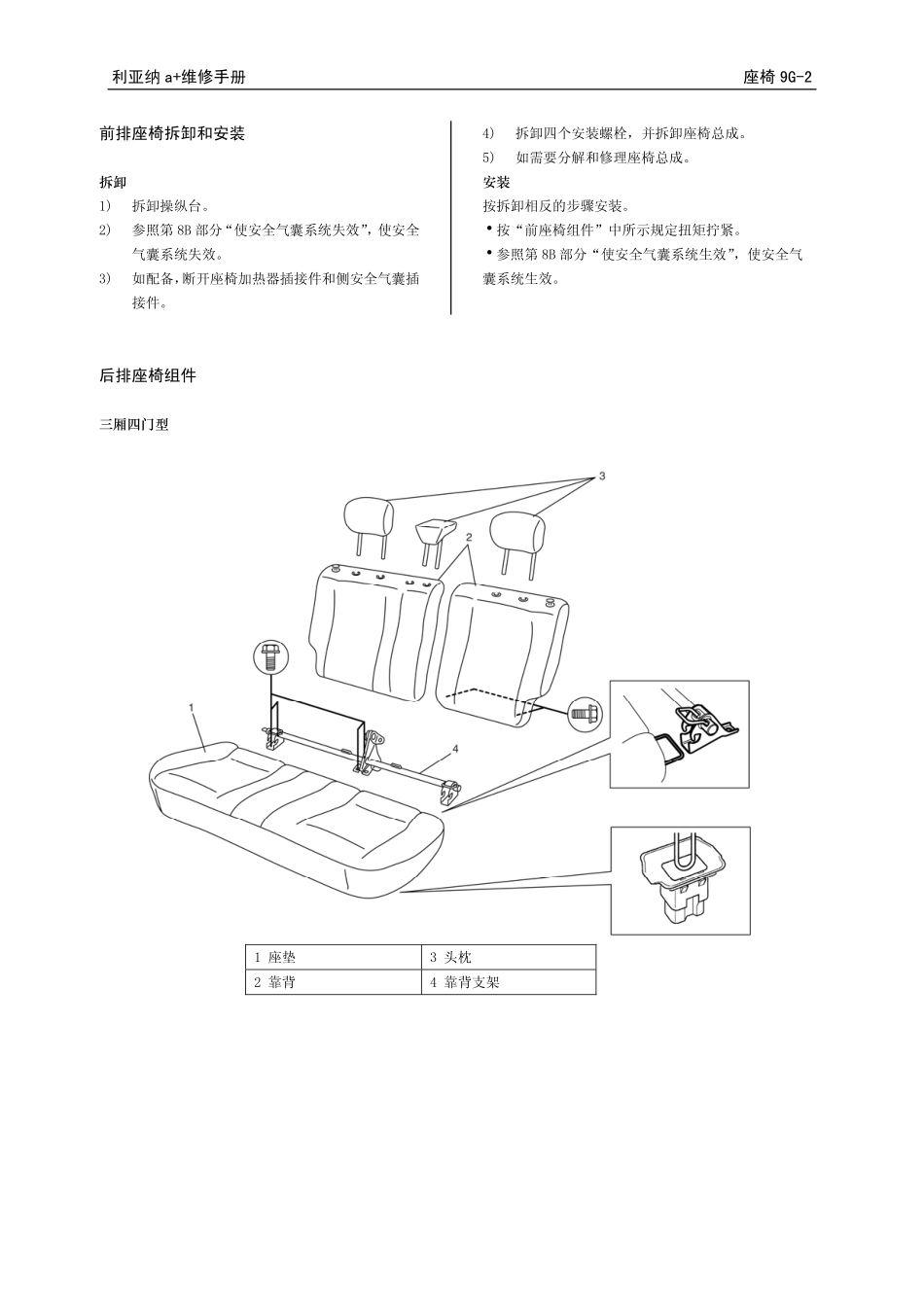

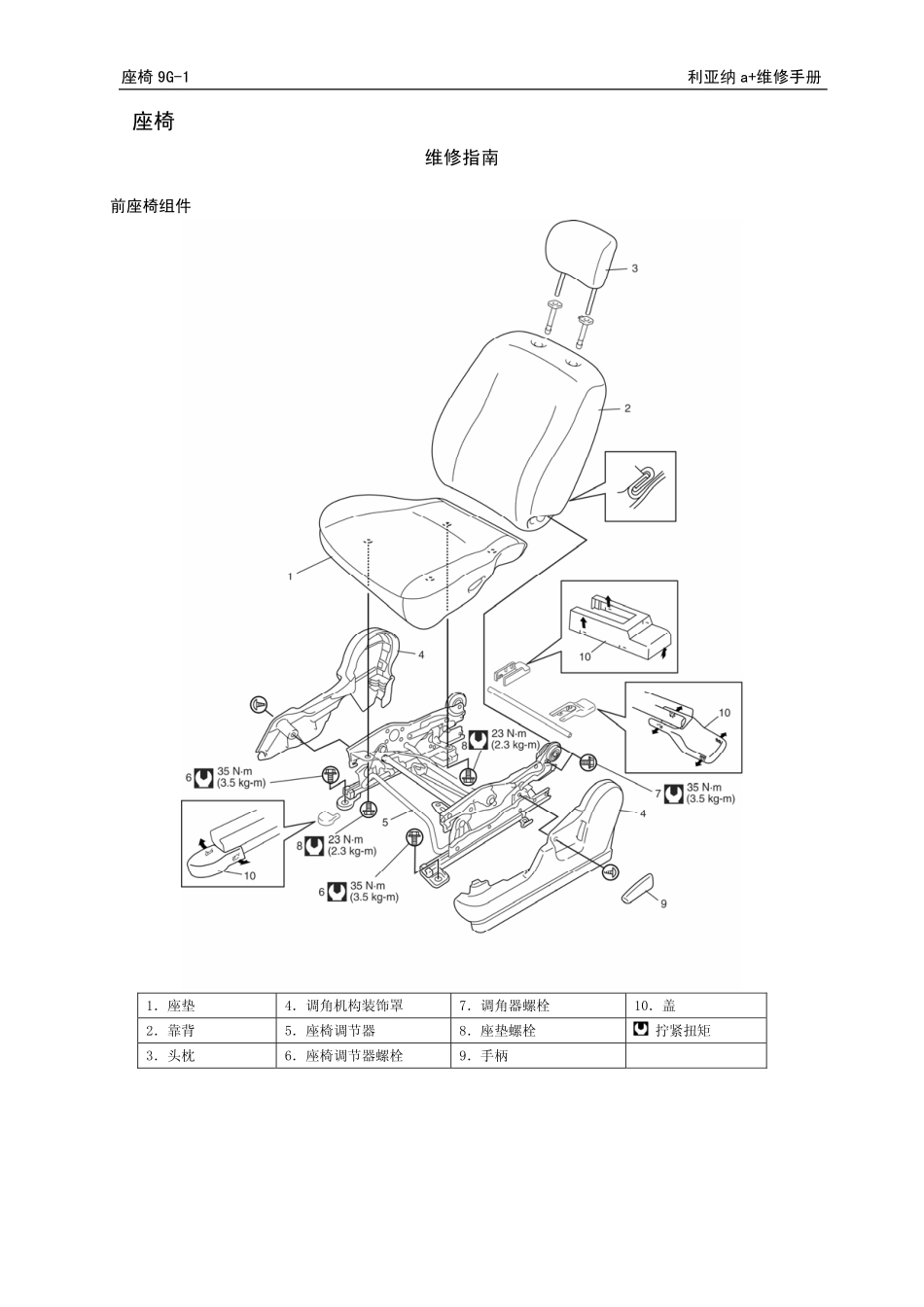

座椅9G-1利亚纳a+维修手册座椅维修指南前座椅组件1.座垫4.调角机构装饰罩7.调角器螺栓10.盖2.靠背5.座椅调节器8.座垫螺栓拧紧扭矩3.头枕6.座椅调节器螺栓9.手柄利亚纳a+维修手册座椅9G-2前排座椅拆卸和安装拆卸1)拆卸操纵台。2)参照第8B部分“使安全气囊系统失效”,使安全气囊系统失效。3)如配备,断开座椅加热器插接件和侧安全气囊插接件。4)拆卸四个安装螺栓,并拆卸座椅总成。5)如需要分解和修理座椅总成。安装按拆卸相反的步骤安装。h按“前座椅组件”中所示规定扭矩拧紧。h参照第8B部分“使安全气囊系统生效”,使安全气囊系统生效。后排座椅组件三厢四门型1座垫3头枕2靠背4靠背支架座椅9G-3利亚纳a+维修手册两厢五门车1座垫3调角器总成5后背把手7头枕(如配备)9中央安全带导向环2靠背4调角器总成盖6靠背板8座椅安全带导环安装螺栓:拧紧扭矩后排座椅拆卸和安装三厢四门型拆卸1)将后座靠背朝前折叠。2)拆卸两个靠背螺栓,并拆卸靠背。3)拆卸座垫。4)如需要,分解和修理座椅。安装按拆卸相反步骤安装,并注意以下说明。安装座垫时,将座垫钩与靠背支架对齐。两厢五门车拆卸1)拆卸座垫2个螺母,并拆卸座垫。2)拆卸靠背4个螺栓,并拆卸靠背。3)如需要分解和修理座椅。安装按拆卸相反的步骤安装。按“后座椅组件”中规定扭矩拧紧。利亚纳a+维修手册座椅9G-4规范拧紧扭矩规范注意:规定的拧紧扭矩在以下部分中也有描述:“前座椅组件:”“后座椅组件:”参考:对在本部分中没有规定的紧固件拧紧扭矩,参照第0A部分“紧固件信息”。
