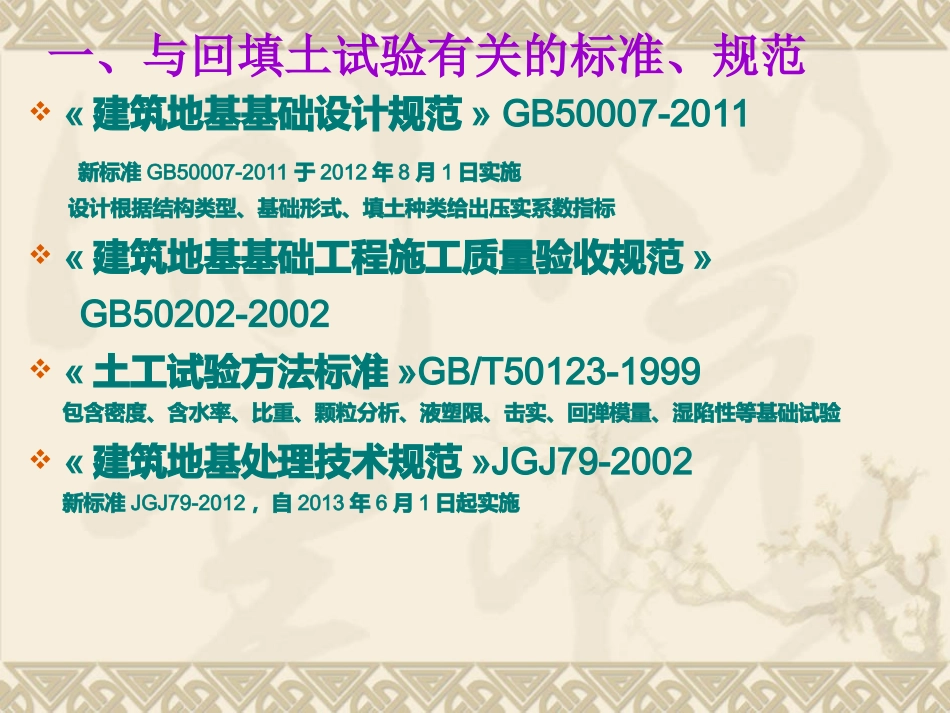

简易土工试验培训（教材第三章第二节）宁夏建筑科学研究院有限公司杨丽君2012年11月26日一、与回填土试验有关的标准、规范«建筑地基基础设计规范»GB50007-2011新标准GB50007-2011于2012年8月1日实施设计根据结构类型、基础形式、填土种类给出压实系数指标«建筑地基基础工程施工质量验收规范»GB50202-2002«土工试验方法标准»GB/T50123-1999包含密度、含水率、比重、颗粒分析、液塑限、击实、回弹模量、湿陷性等基础试验«建筑地基处理技术规范»JGJ79-2002新标准JGJ79-2012，自2013年6月1日起实施二、什么是压实填土？压实填土的质量以什么指标控制？•压实填土包括分层压实和分层夯实的填土，当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。•压实填土的质量以压实系数λc控制，并根据结构类型和压实填土所在部位按下表确定：二、什么是压实填土？压实填土的质量以什么指标控制？•压实填土包括分层压实和分层夯实的填土，当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。•压实填土的质量以压实系数λc控制，并根据结构类型和压实填土所在部位按下表确定：结构类型填土位置压实系数λc控制含水率（%）砌体承重结构和框架类型在地基主要受力层范围内≥0.97ωop±2在地基主要受力层范围以下≥0.95排架结构在地基主要受力层范围内≥0.96在地基主要受力层范围以下≥0.94三、土的塑性指标有哪些？如何定义？塑限（ωp）：粘性土由固态或半固态状态过度到可塑状态的界限含水量称为土的塑限。（简单介绍液塑限试验方法）液限（ωL）：粘性土由可塑状态过度到流动状态的界限含水量称为土的液限。塑性指数（Ip）：是指液限和塑限的差值（Ip=ωL–ωp），即土处在可塑状态的含水量变化范围，反映土的可塑性大小。试验方法：击实试验击实试验：用标准的容器、锤击和击实方法，测定土的含水率和密实度变化曲线，求得最大干密度时的最佳含水量，是控制填土施工质量的重要的试验步骤。（在施工现场填土料进场后应送试验室做击实试验，确定好最佳含水率和最大干密度后在进行施工，通过含水率控制达到最大干密度以保证满足压实系数要求）击实试验分为轻型击实和重型击实，区别在于：1、轻型击实试验适用于粒径小于5mm的粘性土；重型击实试验适用于粒径大于20mm的土，采用三层击实时，最大粒径不大于40mm。四、压实最大干密度和最优含水率如何确定？试验如何进行？四、压实最大干密度和最优含水率如何确定？试验如何进行？2、轻型击实试验的单位体积击实功约为592.2kJ/m3，重型击实试验的单位体积击实功约为2684.9kJ/m3。（由于锤质量和锤落高不同产生不同的击实功）3、试验所用的击实仪不同。试验方法锤击直径（mm）锤质量（Kg）落高（mm）击实筒护筒高度（mm）内径（mm）筒高（mm）容积（cm3）轻型512.5305102116947.450重型514.54571521162103.950击实试验对所用仪器设备的要求：1、击实仪的击实筒和击锤尺寸应符合上页表中的尺寸要求。2、击实仪的击锤应配导筒，击锤与导筒应有足够的间隙使锤能自由下落；电动操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度（轻型53.5°，重型45°）均匀分布装置（重型击实仪中心点每圈要加一击）。3、天平：称量200g,最小分度值0.01g。4、台称：称量10Kg，最小分度值5g。5、标准筛：孔径为20mm、40mm和5mm。6、试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，也可用刮刀和修土刀从击实筒中取出试样。试样的制备1、干法：制备试样应按下列步骤进行：用四分法取代表性土样20Kg（重型为50Kg），风干碾碎，过5mm（重型过20mm或40mm）筛，将筛下土样拌匀，并测定土样的风干含水率。选择5个含水率，其中2个大于塑限含水率，2个小于塑限含水率，1个接近塑限含水率，相邻两个含水率的差值宜为2%。2、湿法：取天然含水率的代表性土样20Kg（重型为50Kg），碾碎，过5mm（重型过20mm或40mm）筛，将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限...
