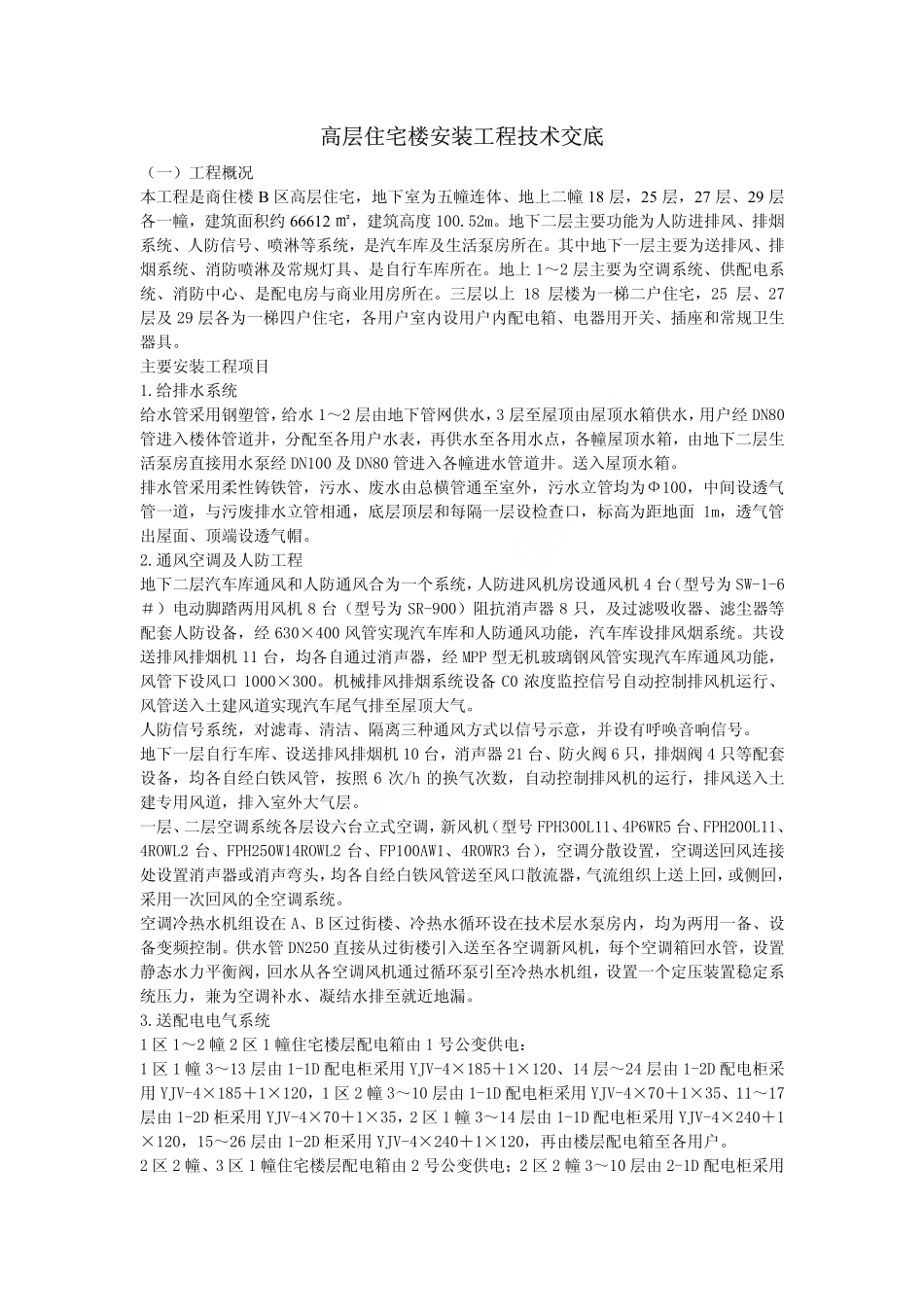

筑龙网WWW.ZHULONG.COM高层住宅楼安装工程技术交底（一）工程概况本工程是商住楼B区高层住宅，地下室为五幢连体、地上二幢18层，25层，27层、29层各一幢，建筑面积约66612㎡，建筑高度100.52m。地下二层主要功能为人防进排风、排烟系统、人防信号、喷淋等系统，是汽车库及生活泵房所在。其中地下一层主要为送排风、排烟系统、消防喷淋及常规灯具、是自行车库所在。地上1～2层主要为空调系统、供配电系统、消防中心、是配电房与商业用房所在。三层以上18层楼为一梯二户住宅，25层、27层及29层各为一梯四户住宅，各用户室内设用户内配电箱、电器用开关、插座和常规卫生器具。主要安装工程项目1.给排水系统给水管采用钢塑管，给水1～2层由地下管网供水，3层至屋顶由屋顶水箱供水，用户经DN80管进入楼体管道井，分配至各用户水表，再供水至各用水点，各幢屋顶水箱，由地下二层生活泵房直接用水泵经DN100及DN80管进入各幢进水管道井。送入屋顶水箱。排水管采用柔性铸铁管，污水、废水由总横管通至室外，污水立管均为Ф100，中间设透气管一道，与污废排水立管相通，底层顶层和每隔一层设检查口，标高为距地面1m，透气管出屋面、顶端设透气帽。2.通风空调及人防工程地下二层汽车库通风和人防通风合为一个系统，人防进风机房设通风机4台（型号为SW-1-6＃）电动脚踏两用风机8台（型号为SR-900）阻抗消声器8只，及过滤吸收器、滤尘器等配套人防设备，经630×400风管实现汽车库和人防通风功能，汽车库设排风烟系统。共设送排风排烟机11台，均各自通过消声器，经MPP型无机玻璃钢风管实现汽车库通风功能，风管下设风口1000×300。机械排风排烟系统设备C0浓度监控信号自动控制排风机运行、风管送入土建风道实现汽车尾气排至屋顶大气。人防信号系统，对滤毒、清洁、隔离三种通风方式以信号示意，并设有呼唤音响信号。地下一层自行车库、设送排风排烟机10台，消声器21台、防火阀6只，排烟阀4只等配套设备，均各自经白铁风管，按照6次/h的换气次数，自动控制排风机的运行，排风送入土建专用风道，排入室外大气层。一层、二层空调系统各层设六台立式空调，新风机（型号FPH300L11、4P6WR5台、FPH200L11、4ROWL2台、FPH250W14ROWL2台、FP100AW1、4ROWR3台），空调分散设置，空调送回风连接处设置消声器或消声弯头，均各自经白铁风管送至风口散流器，气流组织上送上回，或侧回，采用一次回风的全空调系统。空调冷热水机组设在A、B区过街楼、冷热水循环设在技术层水泵房内，均为两用一备、设备变频控制。供水管DN250直接从过街楼引入送至各空调新风机，每个空调箱回水管，设置静态水力平衡阀，回水从各空调风机通过循环泵引至冷热水机组，设置一个定压装置稳定系统压力，兼为空调补水、凝结水排至就近地漏。3.送配电电气系统1区1～2幢2区1幢住宅楼层配电箱由1号公变供电：1区1幢3～13层由1-1D配电柜采用YJV-4×185＋1×120、14层～24层由1-2D配电柜采用YJV-4×185＋1×120，1区2幢3～10层由1-1D配电柜采用YJV-4×70＋1×35、11～17层由1-2D柜采用YJV-4×70＋1×35，2区1幢3～14层由1-1D配电柜采用YJV-4×240＋1×120，15～26层由1-2D柜采用YJV-4×240＋1×120，再由楼层配电箱至各用户。2区2幢、3区1幢住宅楼层配电箱由2号公变供电；2区2幢3～10层由2-1D配电柜采用筑龙网WWW.ZHULONG.COMYJV-4×70＋1×35，3区1幢3～15层，采用YJV-4×240＋1×120电缆。2区2幢11～17层由2-2D柜采用YJV-4×70＋1×35，3区1幢16～28层采用YJV-4×240＋1×120再由楼层配电箱至各用户。B区地块1区公用电源由1号专变经3-3D及3-5D屏分别事故照明、消防电梯、人防、防排烟风机，采用NHYJV-5线至各配电箱，客梯、生活泵、公建照明、空调采用YJV-5线至各配电箱。2区及3区公用电源由2号专变经4-3D及4-5D屏分别供2区2幢及3区1幢地事故照明、消防电梯、人防及防排烟风机、消防控制中心，全部采用NHYJV-5线至各配电箱，3幢楼客梯及公建照明采用YJV-5线至各配电箱。分层配电箱至分户配电箱采用BV2×16＋BVR1×16—DG32管，室内照明回路采用BV-2×2.5-DG20，插座与空调插座回路采用BV2×2.5＋BVR1×2.5—DG20管暗敷。本工程属二类防雷建筑...
