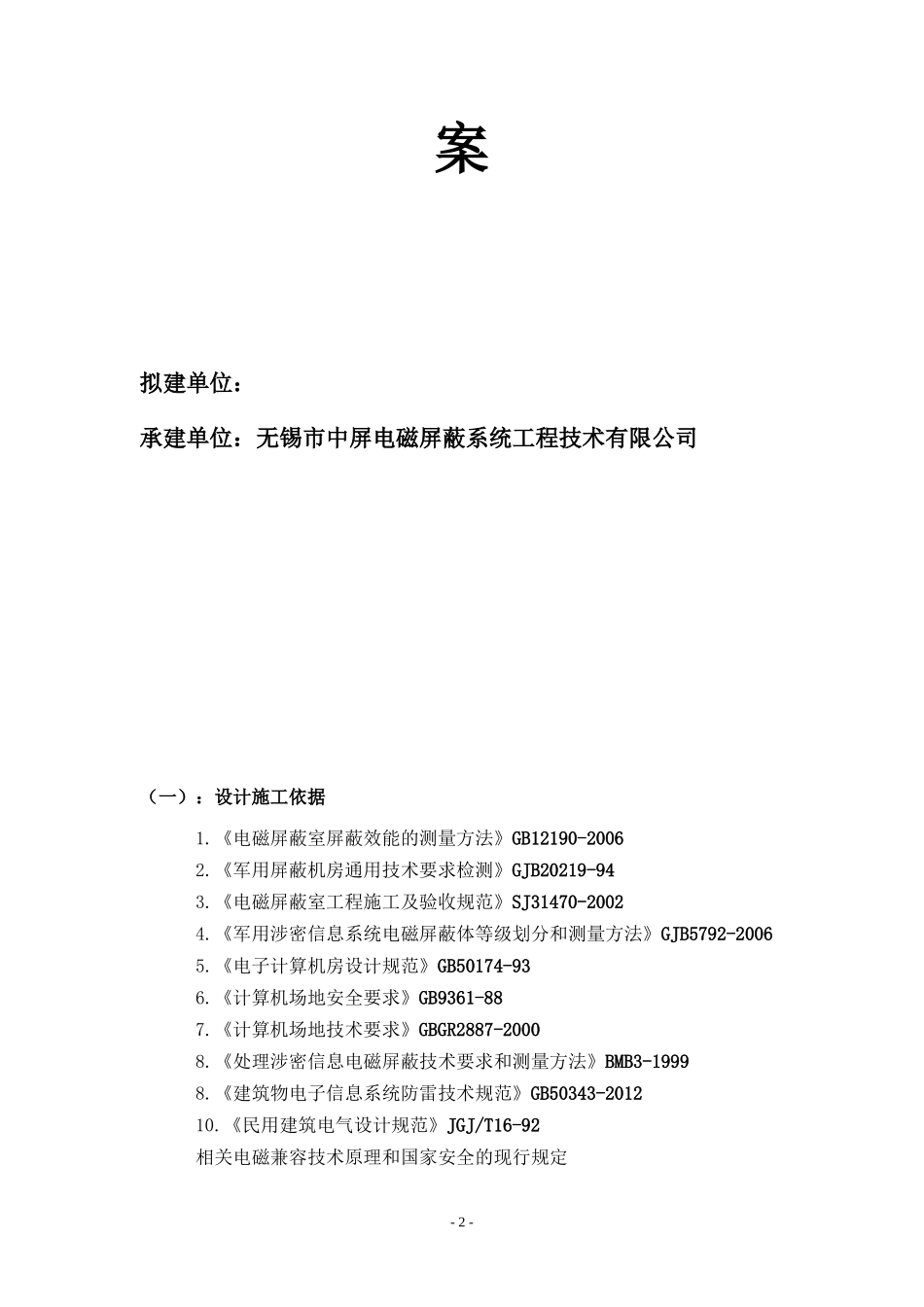

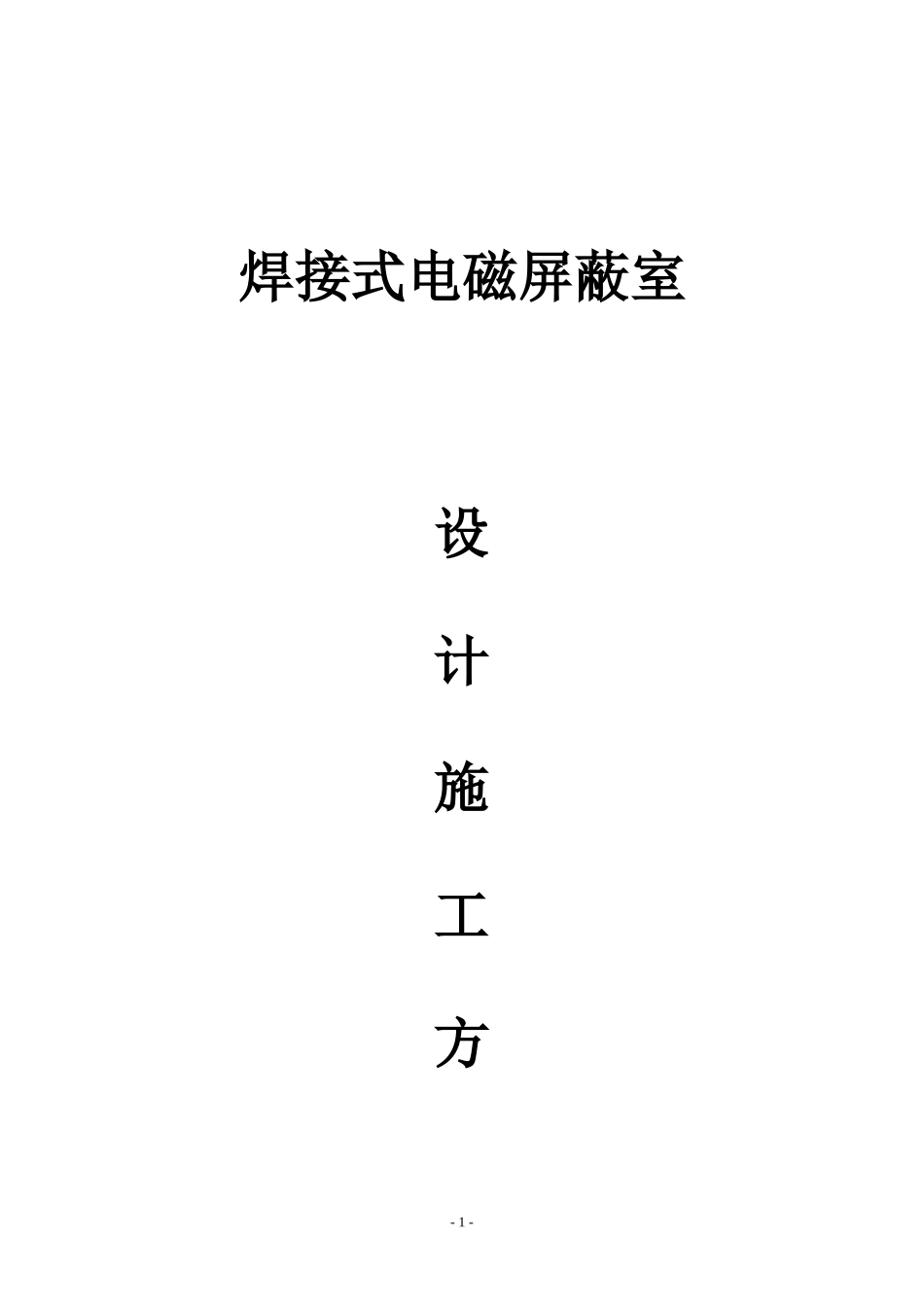

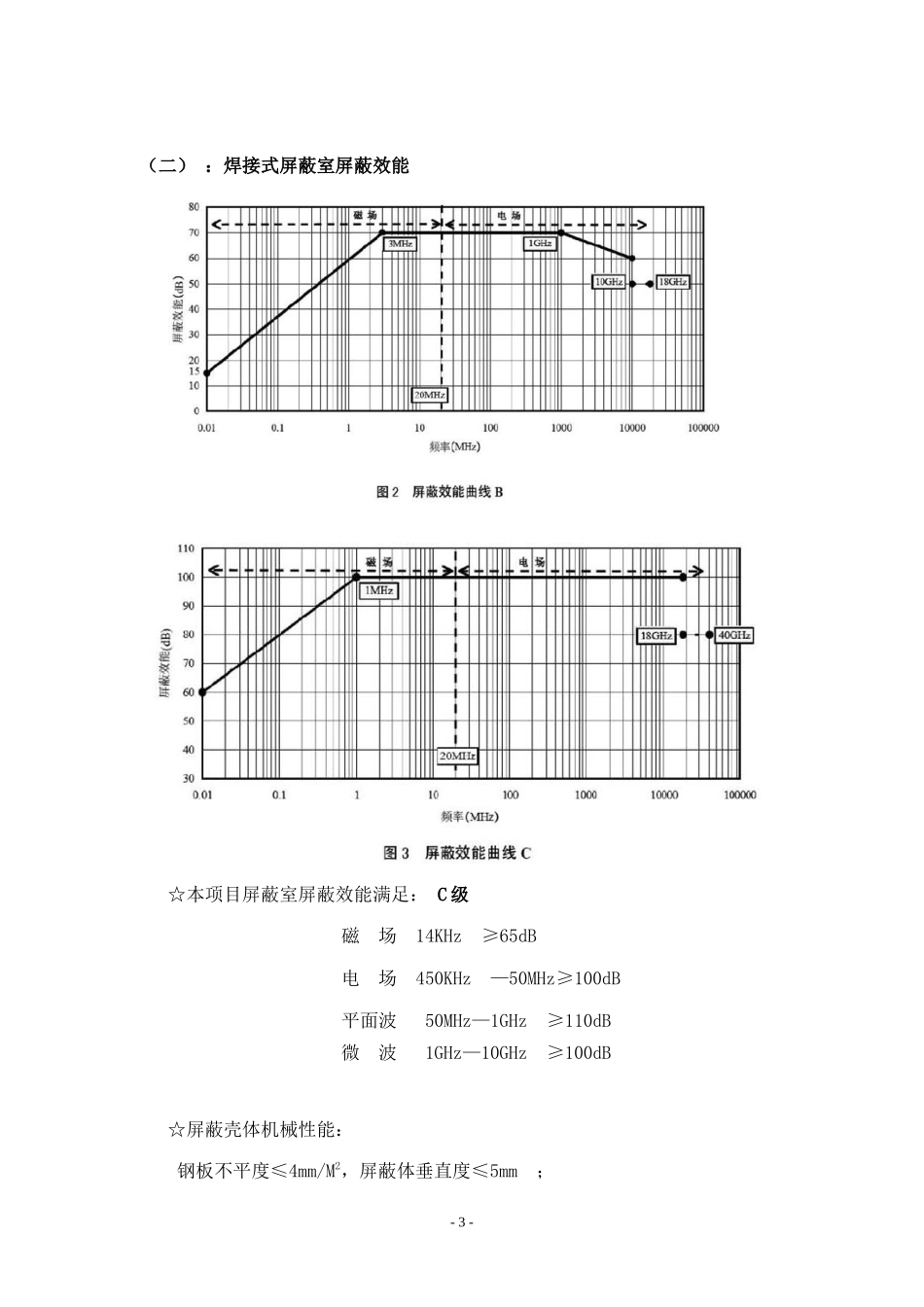

焊接式电磁屏蔽室设计施工方-1-案拟建单位：承建单位：无锡市中屏电磁屏蔽系统工程技术有限公司（一）：设计施工依据1.《电磁屏蔽室屏蔽效能的测量方法》GB12190-20062.《军用屏蔽机房通用技术要求检测》GJB20219-943.《电磁屏蔽室工程施工及验收规范》SJ31470-20024.《军用涉密信息系统电磁屏蔽体等级划分和测量方法》GJB5792-20065.《电子计算机房设计规范》GB50174-936.《计算机场地安全要求》GB9361-887.《计算机场地技术要求》GBGR2887-20008.《处理涉密信息电磁屏蔽技术要求和测量方法》BMB3-19998.《建筑物电子信息系统防雷技术规范》GB50343-201210.《民用建筑电气设计规范》JGJ/T16-92相关电磁兼容技术原理和国家安全的现行规定-2-（二）：焊接式屏蔽室屏蔽效能☆本项目屏蔽室屏蔽效能满足：C级磁场14KHz≥65dB电场450KHz—50MHz≥100dB平面波50MHz—1GHz≥110dB微波1GHz—10GHz≥100dB☆屏蔽壳体机械性能：钢板不平度≤4mm/M2，屏蔽体垂直度≤5mm；-3-二年内变形程度：顶部下陷≤8mm底部凹陷≤3mm。整体抗震度8级（三）、屏蔽室配置（详见报价单明细表）如有增减按实际结算（四）、屏蔽室主体结构及预制件屏蔽壳体原材料及钢板厚度：武钢产优质冷扎钢板，厚度2—3mm☆屏蔽机房安装场要求1、据拟建屏蔽机房的要求和机房内设备的工作条件以及建造场地的环境情况，现场勘察后，制定详细建造方案和组织施工方案，并向拟建方提出屏蔽机房建造的场地或对建筑物的要求。2、按设计文件在厂部组织生产屏蔽机房的支撑龙门框架结构件、屏蔽壳体，屏蔽门、波导窗等成套配件。3、机房安装前期对建筑墙体、地面进性平整度处理，原混凝土基础需全部凝固干后及进行高强度绝缘防潮橡胶垫的铺设，制作过程中严格把关，减少虚位并保证墙体平面的平整度。☆屏蔽机房主体支撑结构屏蔽机房尺寸：7米*6米*3.4米1、屏蔽室地面龙骨采用40*60*3mm矩形管按定尺寸下料后现场焊接，600mm*600mm井字架框架结构，焊接完毕后即进行防锈处理。2、屏蔽室墙面竖柱龙骨采用40*60*3mm矩形管，竖柱龙骨间距1250mm，竖柱龙骨之间架设横龙骨，横龙骨采用40*60*3mm矩形管，横龙骨间距1250mm。3、屏蔽室顶面架设主梁，主梁采用10#槽钢，主梁间距1250mm，主梁间架设次梁，次梁龙骨采用40*60*3mm矩形管，龙骨间距625mm。4、屏蔽室顶部开设维修用屏蔽小门（600mm*800mm），便于进出屏蔽室顶部进行维护维修（本项目设计滤波器集中安装在屏蔽室顶部）。滤波器一般安装在屏蔽室顶面或者墙面，具体安装位置根据现场实际情况定。-4-（五）、屏蔽室制作工艺1.本次屏蔽室屏蔽体选择优质武钢冷轧板，墙面、顶部钢板厚为2mm，地面钢板厚度为3mm。2.考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：钢板不平度≤4mm/M2，屏蔽体垂直度≤10mm,以及屏蔽体抗震≥8级。3.根据屏蔽壳体不同部位承载力的不同，而设计制作不同截面积的矩形钢龙骨作屏蔽体的加固支撑，龙骨采用矩形管依附屏蔽体钢板焊接。4.屏蔽壳板加工制作成单元模块，现场按装采用熔焊工艺进行连续的焊接（CO2二氧化碳保护焊），此种工艺确保了模块板之间接缝处的屏蔽效能与无接缝处的钢板相同，同时还能提高焊缝的抗电化腐蚀性。5.预留波导窗、滤波器、空调风口及其它需要穿越屏蔽壳体线缆或设备的安装孔口。6.屏蔽钢板不能划伤或重力冲击，表面做防腐防锈处理。7.以上工艺制作完毕后即进入现场安装工序，屏蔽壳体在出厂前最后检查、审核数量。8.屏蔽壳体与大地都应作绝缘防潮处理，绝缘材料为黑色工业橡胶板厚5mm。(六)、屏蔽门工艺电动屏蔽门：密码+刷卡，右外开电动屏蔽门尺寸和开门方向可根据实际需求定制配置电动屏蔽门1米*2米（内净尺寸）1扇该屏蔽门具有以下特点：◆控制功能·可通过密码或刷卡半自动（按扭控制）来实行门的锁紧过程。◆独立的驱动源·电动锁紧该过程通过电机、蜗轮蜗杆、带轮、斜面机构闭合、电器及控制-5-板独立完成·过程简单可靠接触启动装置后，电动锁紧开始工作，门扇脱开簧片槽一定距离后停止。·应急处理一旦发生停电及其他情况，则可启动手动机构，保证工作人员进出安全。屏蔽门采用三排簧片与插刀...
