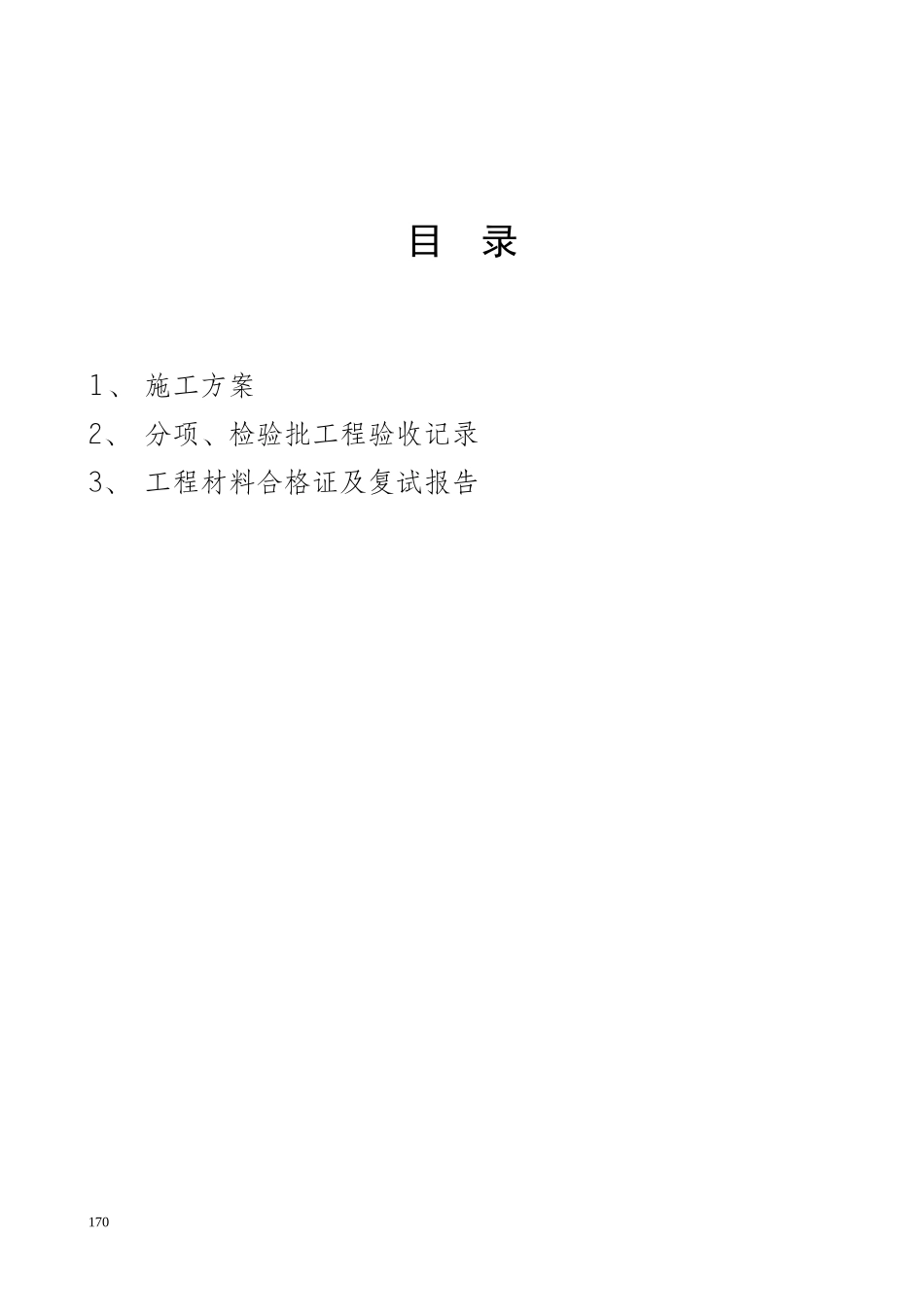

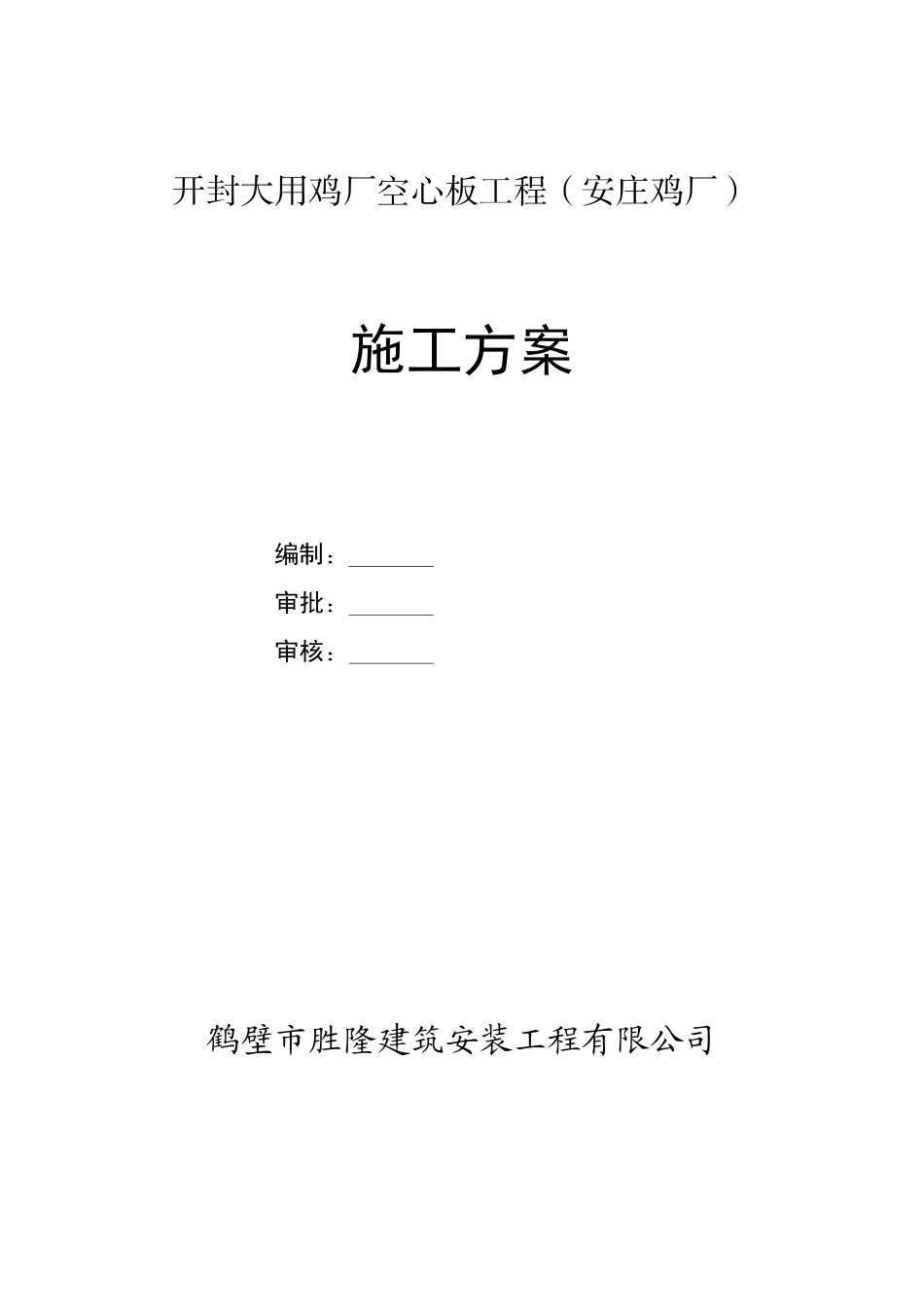

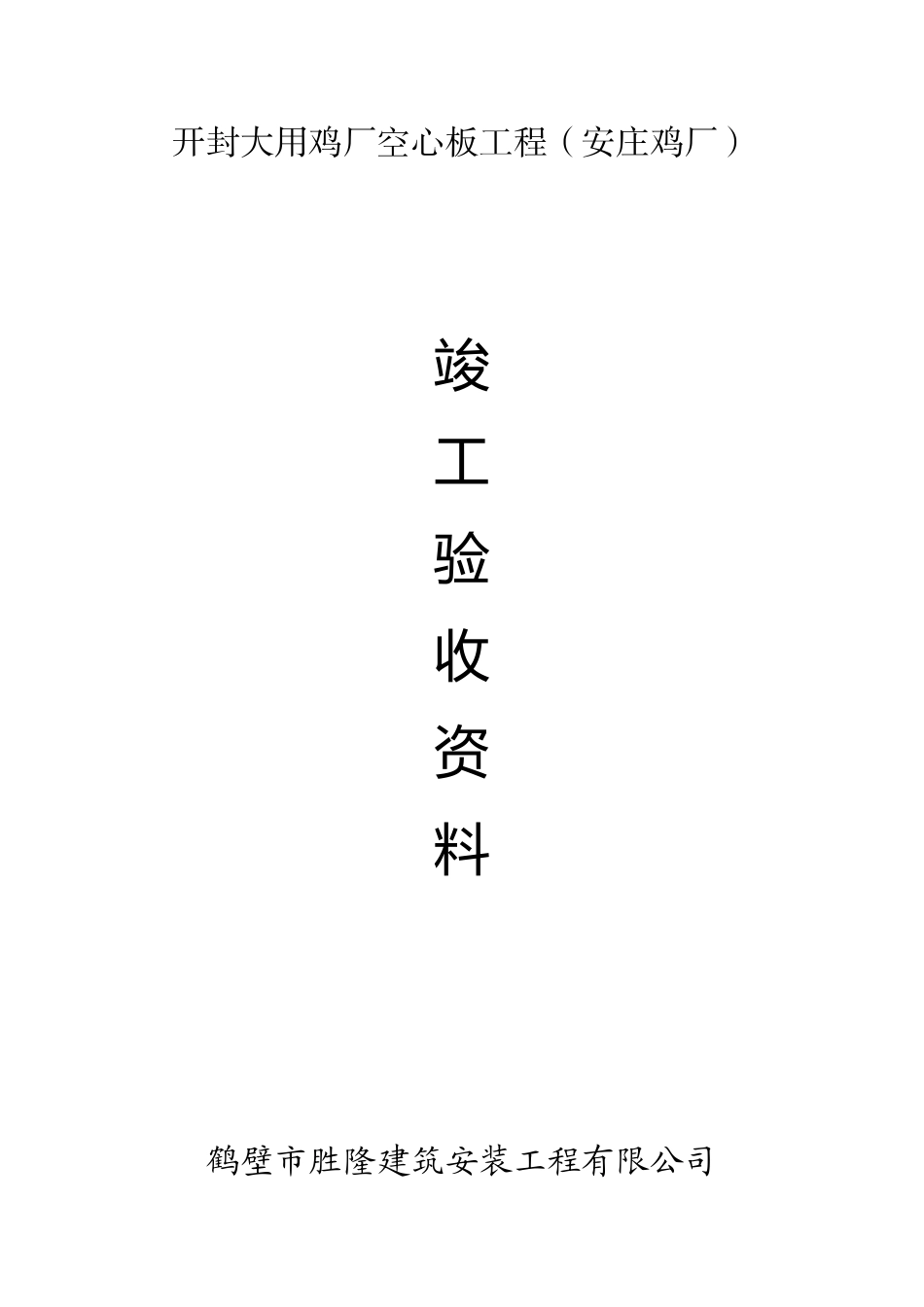

开封大用鸡厂空心板工程（安庄鸡厂）竣工验收资料鹤壁市胜隆建筑安装工程有限公司目录1、施工方案2、分项、检验批工程验收记录3、工程材料合格证及复试报告170开封大用鸡厂空心板工程（安庄鸡厂）施工方案编制：审批：审核：鹤壁市胜隆建筑安装工程有限公司预制空心楼板安装方案一、工程概况本工程为开封杞县安庄商品鸡厂空心板工程（包括空心板制作、安装、灌缝不含现浇板带），共10栋鸡舍。工程计划开工日期2011年9月28日，计划竣工日期2011年12月13日。建设单位为开封大用实业有限责任公司，施工单位为鹤壁市胜隆建筑安装工程有限公司。二、施工准备2.1安装前检查空心板是否到达强度要求，未达到强度要求的禁止吊装。2.2设备和人员准备施工设备：50t履带吊2台，平板车2辆。施工人员：施工技术负责人1人，施工人员2人，吊装指挥员1人，安装工4人，吊车司机2人。三、施工工艺3.1、工艺流程及操作要点3.1.1工艺流程检查预制空心楼板的质量板端堵孔复核墙体轴线尺寸及预留洞口尺寸抄平、抹找平层弹线板端坐浆吊装楼板调整就位板缝支模、钢管支撑清洗板缝、刷素水泥浆浇筑细石砼、振实、搓毛砼养护板端浇筑砼拆模3.2.2操作要点3.2.2.1按一般的安装要求准备好施工工具、材料。3.2.2.1.1施工前熟悉施工流程，合理配置时施工机械及所需用的劳动力，保证材料的供应。3.2.2.1.2检查预制空心板质量，构件要有出厂合格证，表面是否有裂缝、掉角、翘曲、等明显缺陷，如有缺陷立即予以更换。3.2.2.1.3预制空心板堆放场地应平整坚实。四周有排水沟。堆放是要注意构件受力方向，严禁错向堆放，每垛不得超过10块，层间放置垫木。按板的不同型号分类堆放，板端锚固筋用套管理顺，并向上完成45°的弯，不得完成死弯，防止断裂。3.2.2.1.4预先制备足够数量的特制底模：如下图1723.2.2.2板端堵孔板端堵孔可以保证质量，提高房屋的整体抗震能力。事先用M2.5水泥砂浆预制50mm左右高，外径小于板孔径的圆柱体堵块。堵块一端预埋两根18～20号铁丝。为增强板端缝砼与板的连接性能，板支撑于砖墙，堵块深入板孔40mm在大模板墙上深入50～80mm，放置堵块后用预埋铁丝勾住板肋固定堵块。3.2.2.3复核墙体轴线及预留洞口准确的墙体尺寸能保证安装正确型号的预制空心板，会发生过长或过短的情况。预留洞口准确定位才能调整好板间距。3.2.2.4抄平、抹找平层安装前两天将墙顶或梁顶清扫干净，检查标高，如标高不对则按设计标高抄平，抹1:2.5水泥砂浆找平层。当需要找平的厚度大于20mm时，应用细石砼找平。3.2.2.5弹线在找平层上弹出板端支撑长度控制线（在砖墙上支撑不小于80mm，梁上支撑不小于60mm），在墙或梁的侧面弹出安装位置线。3.2.2.6板端坐浆安装预制空心板是要保证板与墙体或梁是整体性，抹一层8～10mm厚的1:2.5水泥砂浆，随吊随抹。3.2.2.7吊装起吊时要求各调点均匀受力，板面保持水平，避免扭翘使板开裂，板要对号入座，不得错放，板端对准位置线，缓缓下降，安稳后再脱钩。3.2.2.8调整就位用撬棍拨动两端，使板面两端支承长度及板间缝隙符合要求。3.2.2.9板缝支模、钢管支撑因为板缝控制在20~30mm,采用预制好的底模安装与板底，为防止在浇筑砼时模板沉降或变形，间距800mm用钢管竖向进行支撑，如下图：3.2.2.10清洗板缝灌缝前先对板缝进行彻底清洗，去除板边积灰及杂质，用钢丝刷刷洗，最后用5％～10％的纯碱液刷洗。保持灌缝前板边砼的湿润24h以上。3.2.2.11刷素水泥浆灌缝时板缝内刷水灰比为0.4～0.5素水泥浆一道，增加界面粘结力。3.2.2.12灌缝3.2.2.12.1灌缝砼强度等级C30。3.2.2.12.2分两层浇筑，采用微型振动棒将砼振密实，至板面平，但不收光而是凿毛。3.2.2.13砼养护须派专人对板缝进行养护。根据季节的不同采取相应的养护方法。保证砼强度按时达到预期强度。夏季定期洒水，保持砼湿润，防止暴晒；冬季浇筑完毕用塑料薄膜或草帘进行覆盖。养护期间严防踩踏及堆载。3.2.2.14板端浇筑砼浇筑前认真清理好板端灰尘与杂物，并用水冲刷干净，使细石砼与板、墙或梁有很好的结合。短向板将板端伸出胡子筋整理成45°相互交叉；长向板则将锚固筋绑扎，用一根直径为12mm的通长筋，把每块板端伸出的预应力...
