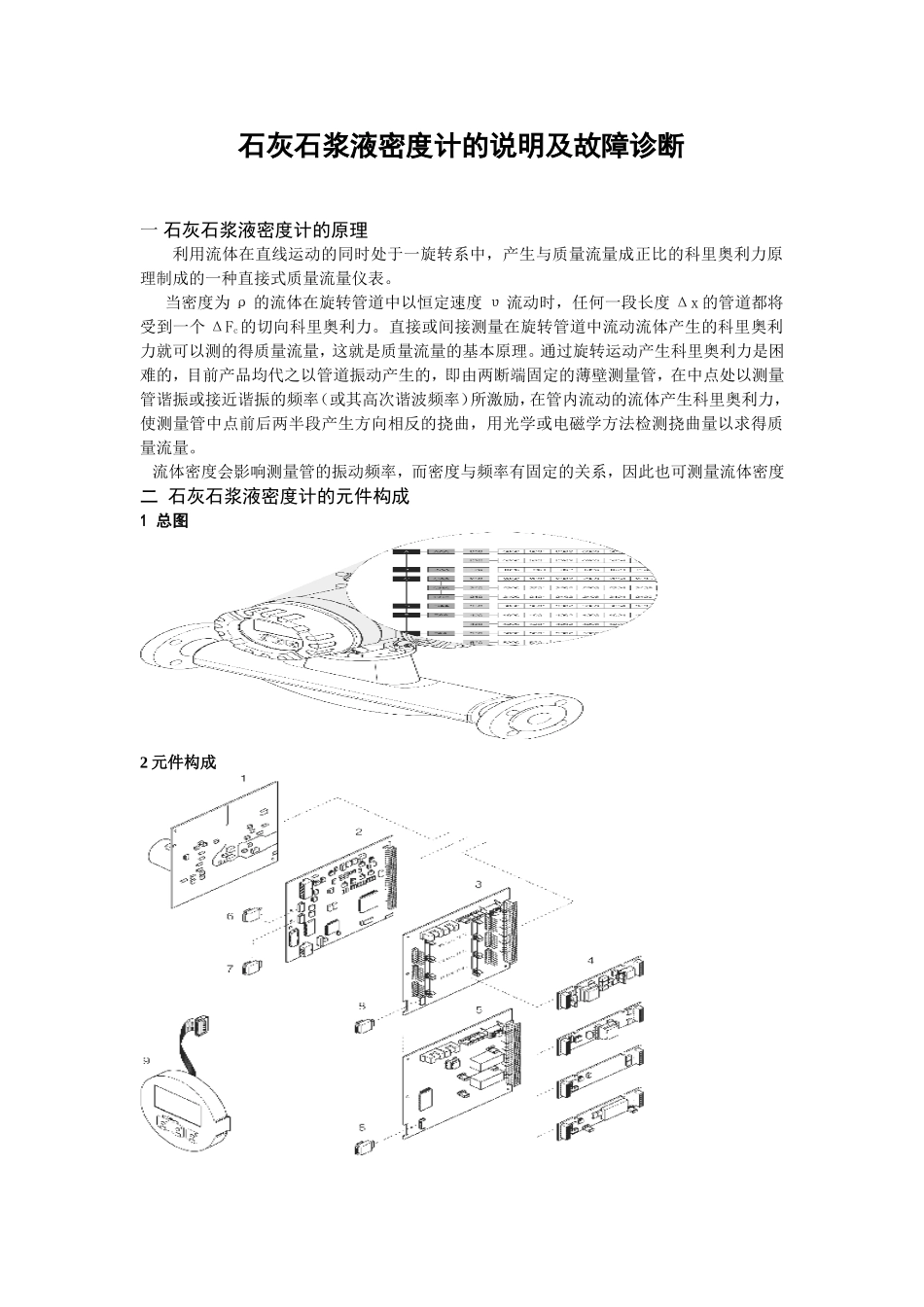

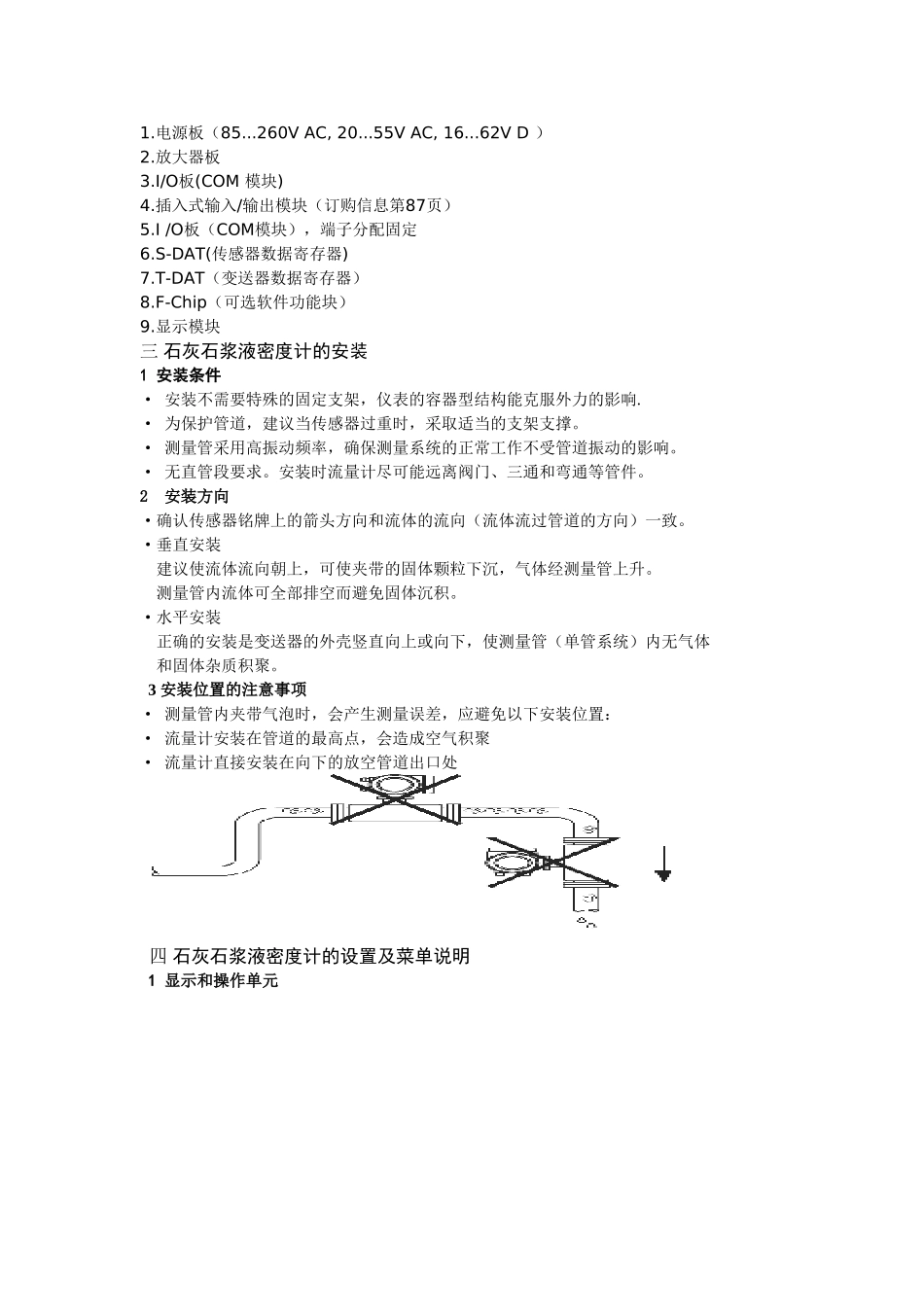

石灰石浆液密度计的说明及故障诊断一石灰石浆液密度计的原理利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx的管道都将受到一个ΔFc的切向科里奥利力。直接或间接测量在旋转管道中流动流体产生的科里奥利力就可以测的得质量流量，这就是质量流量的基本原理。通过旋转运动产生科里奥利力是困难的，目前产品均代之以管道振动产生的，即由两断端固定的薄壁测量管，在中点处以测量管谐振或接近谐振的频率（或其高次谐波频率）所激励，在管内流动的流体产生科里奥利力，使测量管中点前后两半段产生方向相反的挠曲，用光学或电磁学方法检测挠曲量以求得质量流量。流体密度会影响测量管的振动频率，而密度与频率有固定的关系，因此也可测量流体密度二石灰石浆液密度计的元件构成1总图2元件构成1.电源板（85...260VAC,20...55VAC,16...62VD）2.放大器板3.I/O板(COM模块)4.插入式输入/输出模块（订购信息第87页）5.I/O板（COM模块），端子分配固定6.S-DAT(传感器数据寄存器)7.T-DAT（变送器数据寄存器）8.F-Chip（可选软件功能块）9.显示模块三石灰石浆液密度计的安装1安装条件·安装不需要特殊的固定支架，仪表的容器型结构能克服外力的影响.·为保护管道，建议当传感器过重时，采取适当的支架支撑。·测量管采用高振动频率，确保测量系统的正常工作不受管道振动的影响。·无直管段要求。安装时流量计尽可能远离阀门、三通和弯通等管件。2安装方向·确认传感器铭牌上的箭头方向和流体的流向（流体流过管道的方向）一致。·垂直安装建议使流体流向朝上，可使夹带的固体颗粒下沉，气体经测量管上升。测量管内流体可全部排空而避免固体沉积。·水平安装正确的安装是变送器的外壳竖直向上或向下，使测量管（单管系统）内无气体和固体杂质积聚。3安装位置的注意事项·测量管内夹带气泡时，会产生测量误差，应避免以下安装位置：·流量计安装在管道的最高点，会造成空气积聚·流量计直接安装在向下的放空管道出口处四石灰石浆液密度计的设置及菜单说明1显示和操作单元（1）液晶显示带背光，四行液晶显示，显示测量值，对话文字，故障信息和注意信息。正常测量过程中屏幕显示设置为主显示页（测量模式）；显示读数.正常操作模式的典型显示（主显示页位置）1．主显示行：显示主测量值，如质量流量2．附加行：显示测量变量和状态变量，如累积器3．信息行：显示测量变量和状态变量的附加信息，如，质量流量限值棒图4．“信息标识”区域：该区域内显示表示测量变量附加信息的图标，图标及其含义→第页5．“测量值”区域：该区域显示当前测量值6．“测量单位”区域：该区域显示当前测量值的测量单位和时间（2）光敏触摸键控制+/-键·主显示页位置→直接进入累积器值和输入/输出实际值·输入数值，选择参数·在功能矩阵中选择不同的块、组、功能组同时按+/-键，启动下列功能：·一步步退出功能矩阵→主显示页位置·按+/-键并保持3秒以上→直接回到主显示页位置·取消数据输入E键·主显示页位置→进入功能矩阵·储存您输入的数值或改变的设定值2图标的含义3功能表介绍3．1功能表的一般结构3．1．1区（A,B,C等）区是仪表操作选项中的最高级。它包括“测量变量、快速设定、人机界面、累加器”等3．1．2组（AAA,AEA,CAA等）一个区有一个或多个组组成。每个组代表了较高区的更具体的操作选项。如“人机界面”组中包括：“控制、主显示行、附加显示行”等功能组。3．1．3功能组一个组有一个或多个功能组组成。每个功能组代表了较高区的更具体的操作选项。如“控制”功能组中包括：“基本组态，开/关程序，操作”等功能。3．1．4功能每个功能组有一个或多个功能组成。功能用于操作或设定仪表的参数。数值会被输入到相应的参数中，并被保存。如“基本组态”功能组中包括“语言、显示阻尼、对比度”等功能。改变屏幕上的语言的过程如下：·选择“人机界面”区·选择“控制”组·选择“基本组态”功能组·选择“语言”功能（在此可以选择所需的语言）3．1．5代码识别的单元在功能表...
