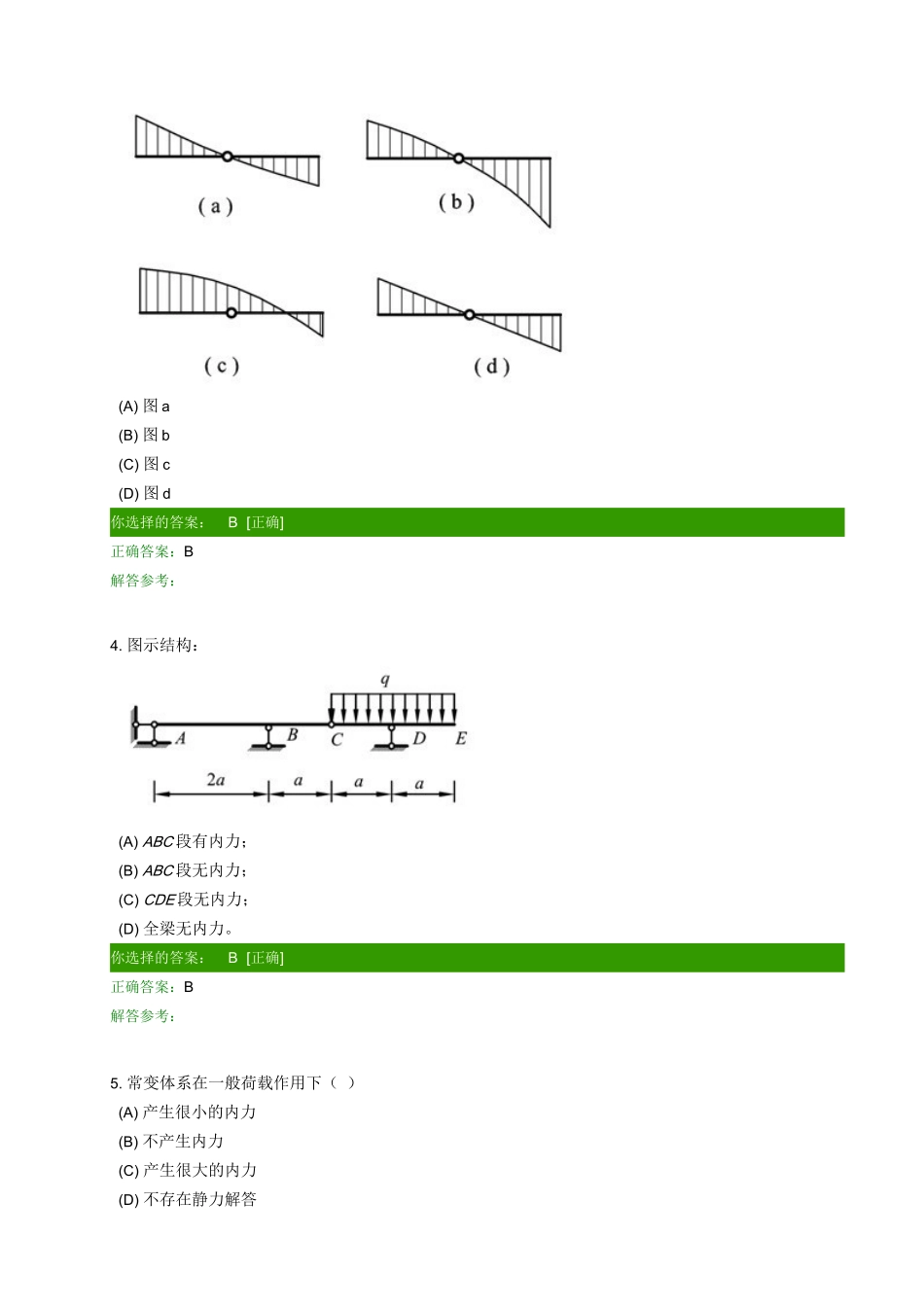

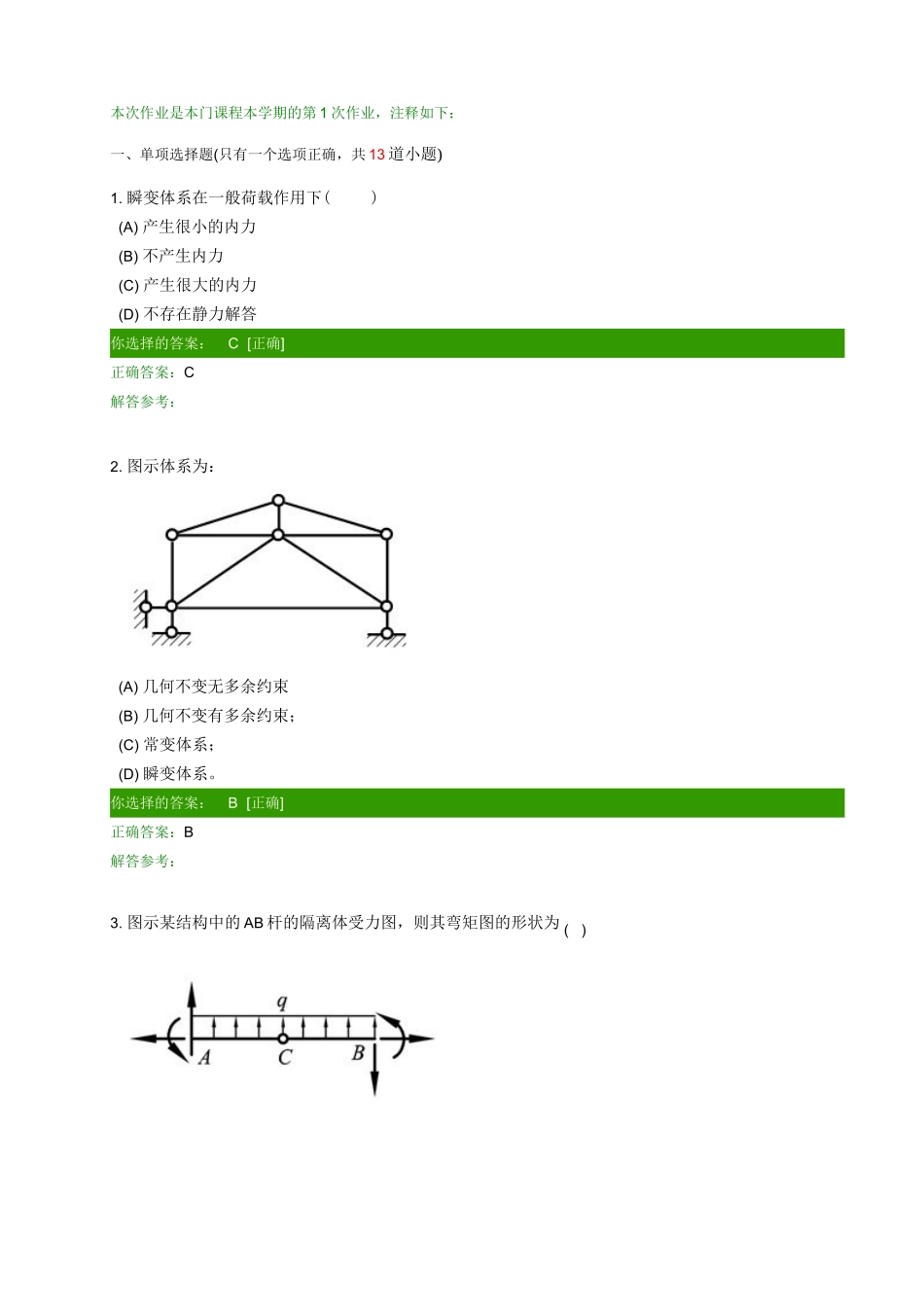

本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共13道小题)1.瞬变体系在一般荷载作用下()(A)产生很小的内力(B)不产生内力(C)产生很大的内力(D)不存在静力解答你选择的答案：C[正确]正确答案：C解答参考：2.图示体系为：(A)几何不变无多余约束(B)几何不变有多余约束；(C)常变体系；(D)瞬变体系。你选择的答案：B[正确]正确答案：B解答参考：3.图示某结构中的AB杆的隔离体受力图，则其弯矩图的形状为()(A)图a(B)图b(C)图c(D)图d你选择的答案：B[正确]正确答案：B解答参考：4.图示结构：(A)ABC段有内力；(B)ABC段无内力；(C)CDE段无内力；(D)全梁无内力。你选择的答案：B[正确]正确答案：B解答参考：5.常变体系在一般荷载作用下（）(A)产生很小的内力(B)不产生内力(C)产生很大的内力(D)不存在静力解答你选择的答案：D[正确]正确答案：D解答参考：6.图示体系的几何组成为(A)几何不变，无多余联系；(B)几何不变，有多余联系；(C)瞬变；(D)常变。你选择的答案：D[正确]正确答案：D解答参考：7.在弯矩图的拐折处作用的外力是（）。(A)轴向外力(B)横向集中力(C)集中力偶(D)无外力你选择的答案：B[正确]正确答案：B解答参考：8.对于图示结构，下面哪个结论是正确的。（）(A)该结构为桁架结构；(B)该结构是组合结构，其中只有57杆是受拉或受压杆（二力杆）；(C)只有杆34的内力有弯矩；(D)除杆123外，其余各杆均为二力杆。你选择的答案：B[正确]正确答案：B解答参考：9.在径向均布荷载作用下，三铰拱的合理轴线为：()(A)圆弧线；(B)抛物线；(C)悬链线；(D)正弦曲线。你选择的答案：A[正确]正确答案：A解答参考：10.如图示各结构弯矩图的形状正确的是()(A)如图a(B)如图b(C)如图c(D)如图d你选择的答案：B[正确]正确答案：B解答参考：11.静定结构在支座移动时，会产生：()(A)内力；(B)应力；(C)刚体位移；(D)变形。你选择的答案：C[正确]正确答案：C解答参考：12.图示桁架，各杆EA为常数，除支座链杆外，零杆数为：()(A)四根；(B)二根；(C)一根；(D)零根。你选择的答案：A[正确]正确答案：A解答参考：13.图示两结构及其受载状态，它们的内力符合。(A)弯矩相同，剪力不同；(B)弯矩相同，轴力不同；(C)弯矩不同，剪力相同；(D)弯矩不同，轴力不同。你选择的答案：B[正确]正确答案：B解答参考：二、判断题(判断正误，共8道小题)14.图示两个抛物线三铰拱的受力是不相同的。()你选择的答案：说法错误[正确]正确答案：说法错误解答参考：15.你选择的答案：说法错误[正确]正确答案：说法错误解答参考：16.合理拱轴是所有截面的弯矩、剪力都等于零，而只有轴力()你选择的答案：说法正确[正确]正确答案：说法正确解答参考：17.你选择的答案：说法错误[正确]正确答案：说法错误解答参考：18.用图乘法可求得各种结构在荷载作用下的位移。()你选择的答案：说法错误[正确]正确答案：说法错误解答参考：19.外力作用在基本部分上时，附属部分的内力、变形和位移均为零。()你选择的答案：说法错误[正确]正确答案：说法错误解答参考：20.按拱的合理拱轴线制成的三铰拱在任意荷载作用下能使拱各截面弯矩为零。()你选择的答案：说法错误[正确]正确答案：说法错误解答参考：21.图示梁的跨中挠度为零。（）你选择的答案：说法正确[正确]正确答案：说法正确解答参考：本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共8道小题)1.(A)(B)(C)(D)前三种答案都有可能。你选择的答案：[前面作业中已经做正确][正确]正确答案：D解答参考：2.在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？(A)不变(B)增大(C)减小(D)你选择的答案：B[正确]正确答案：B解答参考：3.图示两刚架的EI均为常数，并分别为EI＝1和EI＝10，这两刚架的内力关系为：(A)M图相同(B)M图不同(C)图a刚架各截面弯矩大于图b刚架各相应截面弯矩；(D)图a刚架各截面弯矩小于图b刚架各相应截面弯矩。你选择的答案：[前面作业中已经做正确][正确]正确答案：A解答参考：4.如果拱的基础较差，应采用下列哪些措施？（）(A)不改变三铰位置调整拱轴线形状(B)增大矢高或两支座间加拉杆(C)...
