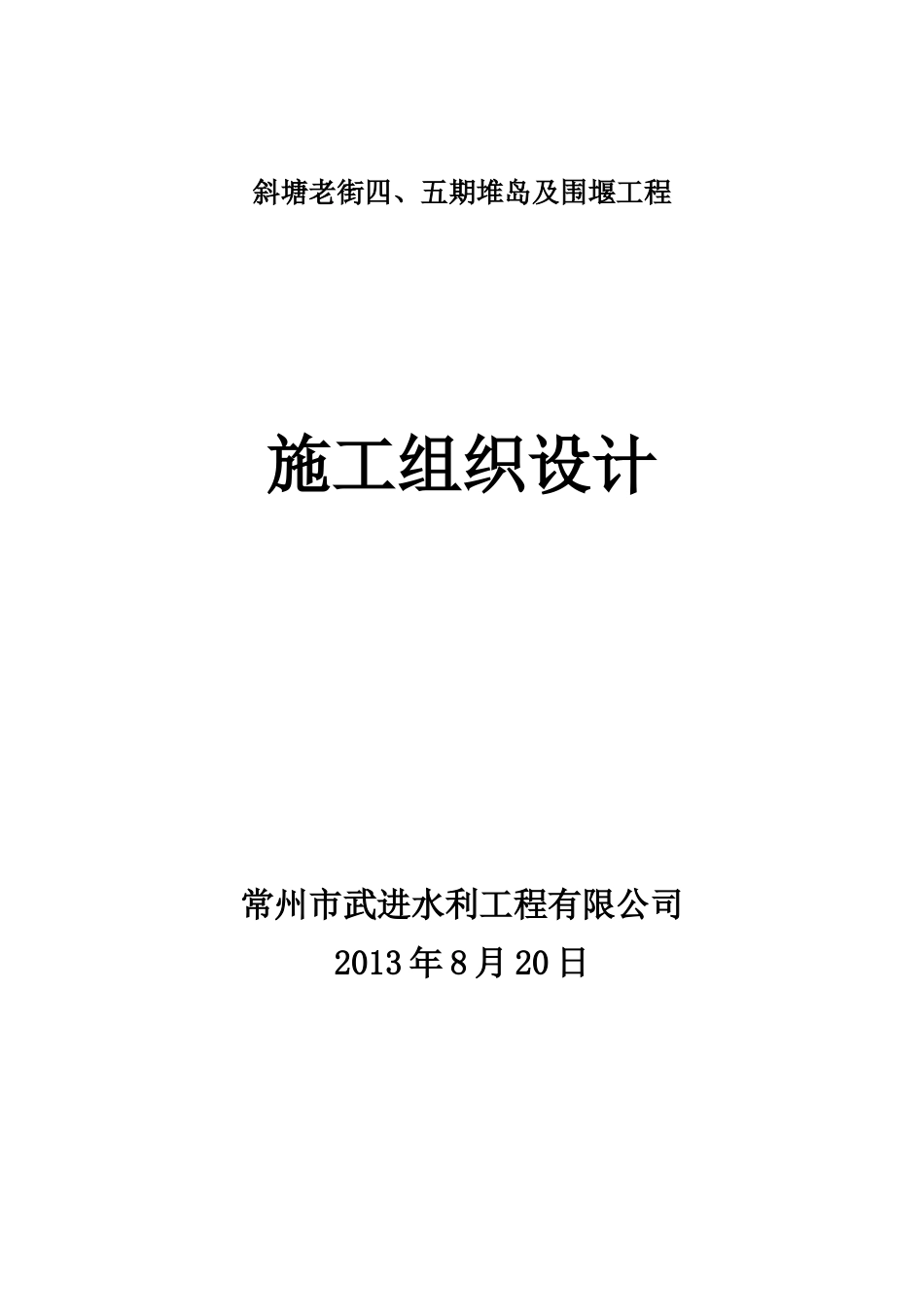

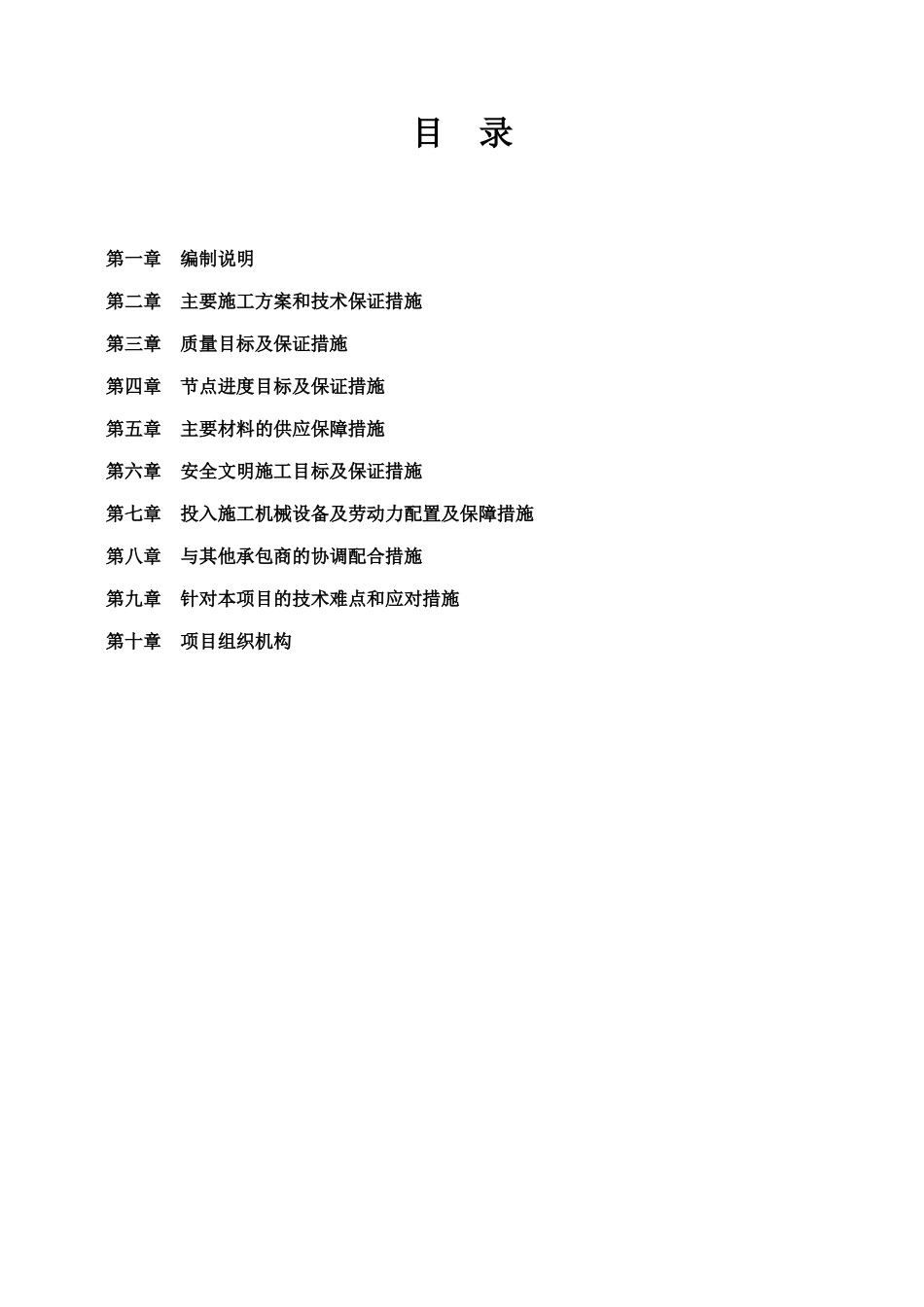

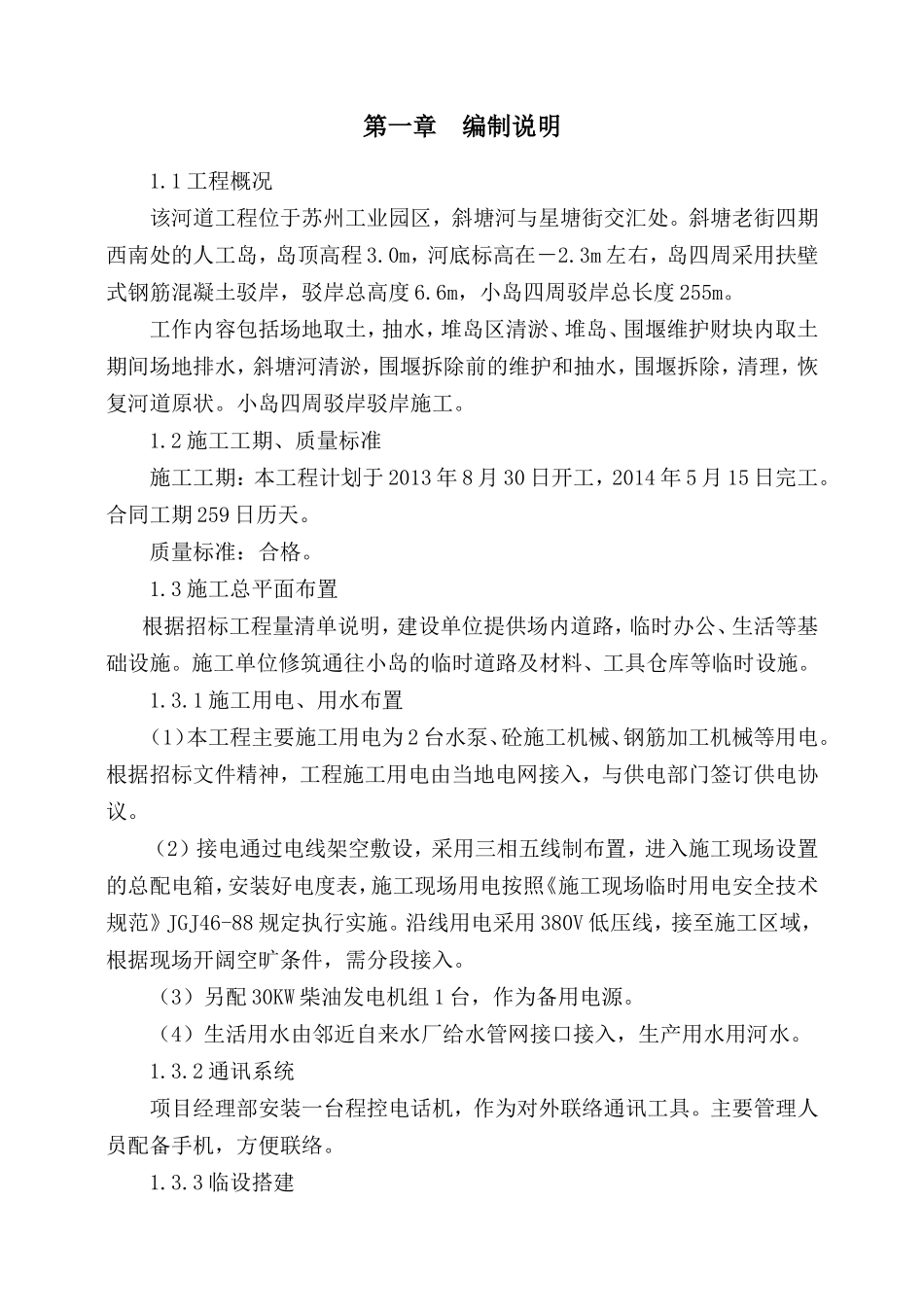

斜塘老街四、五期堆岛及围堰工程施工组织设计常州市武进水利工程有限公司2013年8月20日目录第一章编制说明第二章主要施工方案和技术保证措施第三章质量目标及保证措施第四章节点进度目标及保证措施第五章主要材料的供应保障措施第六章安全文明施工目标及保证措施第七章投入施工机械设备及劳动力配置及保障措施第八章与其他承包商的协调配合措施第九章针对本项目的技术难点和应对措施第十章项目组织机构第一章编制说明1.1工程概况该河道工程位于苏州工业园区，斜塘河与星塘街交汇处。斜塘老街四期西南处的人工岛，岛顶高程3.0m，河底标高在－2.3m左右，岛四周采用扶壁式钢筋混凝土驳岸，驳岸总高度6.6m，小岛四周驳岸总长度255m。工作内容包括场地取土，抽水，堆岛区清淤、堆岛、围堰维护财块内取土期间场地排水，斜塘河清淤，围堰拆除前的维护和抽水，围堰拆除，清理，恢复河道原状。小岛四周驳岸驳岸施工。1.2施工工期、质量标准施工工期：本工程计划于2013年8月30日开工，2014年5月15日完工。合同工期259日历天。质量标准：合格。1.3施工总平面布置根据招标工程量清单说明，建设单位提供场内道路，临时办公、生活等基础设施。施工单位修筑通往小岛的临时道路及材料、工具仓库等临时设施。1.3.1施工用电、用水布置（1）本工程主要施工用电为2台水泵、砼施工机械、钢筋加工机械等用电。根据招标文件精神，工程施工用电由当地电网接入，与供电部门签订供电协议。（2）接电通过电线架空敷设，采用三相五线制布置，进入施工现场设置的总配电箱，安装好电度表，施工现场用电按照《施工现场临时用电安全技术规范》JGJ46-88规定执行实施。沿线用电采用380V低压线，接至施工区域，根据现场开阔空旷条件，需分段接入。（3）另配30KW柴油发电机组1台，作为备用电源。（4）生活用水由邻近自来水厂给水管网接口接入，生产用水用河水。1.3.2通讯系统项目经理部安装一台程控电话机，作为对外联络通讯工具。主要管理人员配备手机，方便联络。1.3.3临设搭建（1）工程项目部及生活用房工程项目部及生活用房由业主提供。（2）堆场和仓库在小岛附近，设机械停放场地、钢筋车间、工具仓库等。（3）场外标牌标牌按规定尺寸制作，在指定地点树立。施工铭牌2块，分别位小岛及标段搭临处。工程文明施工牌1块。防火须知牌1块。。安全无事故累计天数牌1块。工地主要管理人员名单牌1块。（4）专用警示牌施工情况告示牌，沿线布设。交通标志牌，在交通要道口布设。安全警示牌，在施工现场及交通要道口布设。第二章主要施工方案和技术保证措施2.1围堰施工本工程围堰施工拟采用双排钢板桩围堰，围堰分两条、长度约150米，设计顶宽3.5米，顶高程高出常水位2米，钢板桩内侧挂竹帘片和防渗土工布，内侧填筑粘土。两侧进行填土加固，填土顶高程暂定▽3.2m,迎水面坡度1：2，背水面坡度1：2.5。2.1.1插打钢板桩前的准备工作1、钢板桩经过装卸、运输、会出现撞伤、弯扭及锁口变形，钢板桩在施工前必须进行检查。2、插打钢板桩的定位根据设计位置进行定位，双排钢板桩间距3.5米，单排钢板桩桩间距暂定0.8米，钢板桩长度15米，单根钢板桩打入原土深度不少于10米。2.1.2施工工艺1、钢板桩的吊运插打钢板桩由运输船运至水上浮吊作业范围之内，由浮吊吊起插正，然后开启振动锤一边振动，一边插打。2、钢板桩围堰的整体连接及填土在钢板桩打桩结束后根据设计要求进行整体连接，并挂竹帘片和土工布，围堰填土前先清理围堰区域内的淤泥，再进行回填粘土，回填粘土尽量现场取土，如现场土质不合格，方可采用外进土。3、围堰内侧填土结束后，进行两侧填土。填土符合设计要求。2.2河道排水1、施工围堰完成后，架设2台22KW浊流泵将河水排出。2、河道排水结束后，在河道中间沿河道开挖一条排水沟，在围堰附近各开挖一个集水坑，将排水龙沟内的水汇入集水坑，用潜水泵将集水坑内积水排入外河内。3、初期排水(1)抽水平台布置在围堰上，河道排水面积不大，约有30000m2，安排两台泵抽水，布置两个抽水平台。(2)排水量的计算排水面积约30000m2，平均水深3m，排水量V=30000×3=90000m3，考虑围堰渗水的影响，取积水系数K=1.1，计划抽水时间5...
