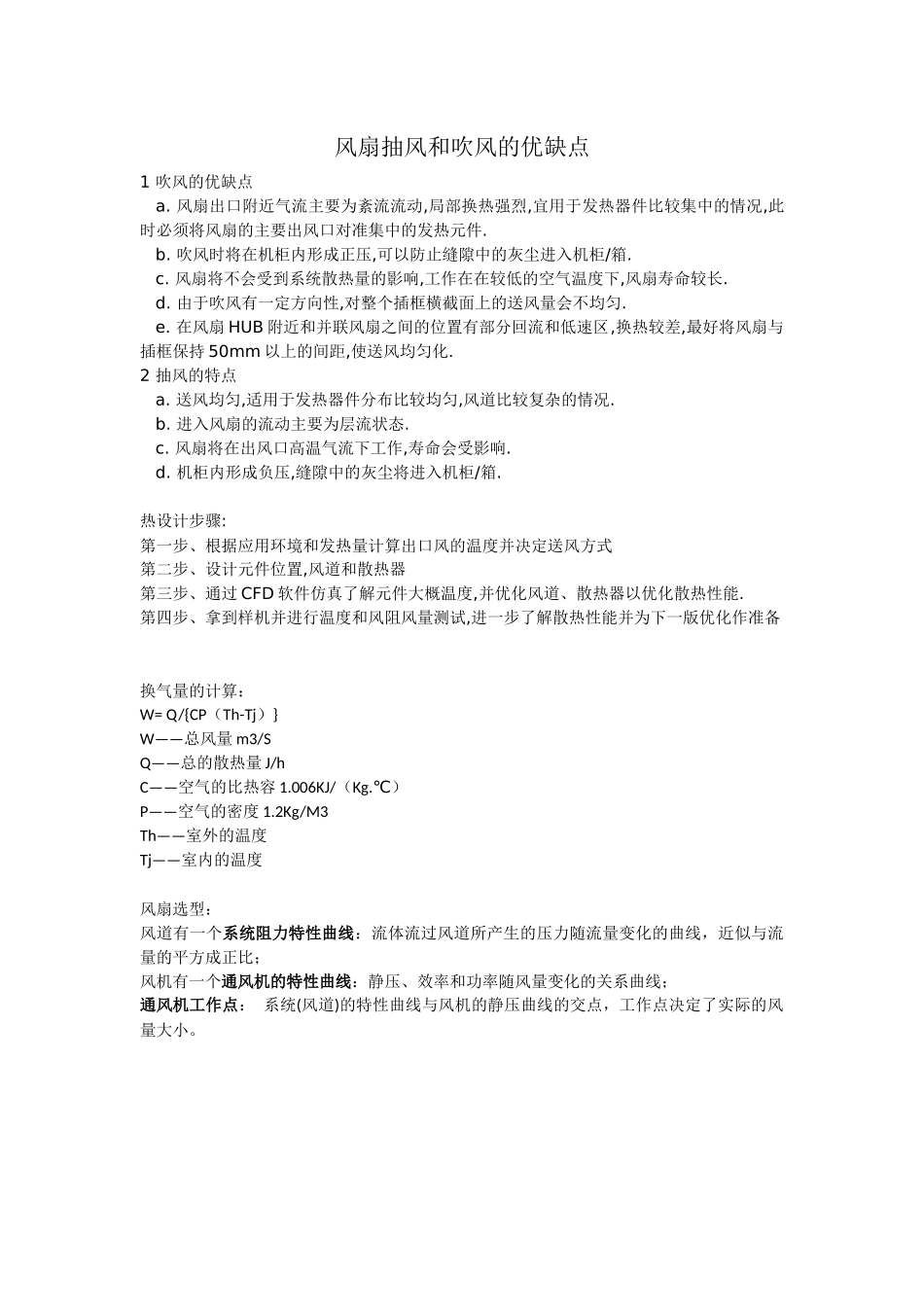

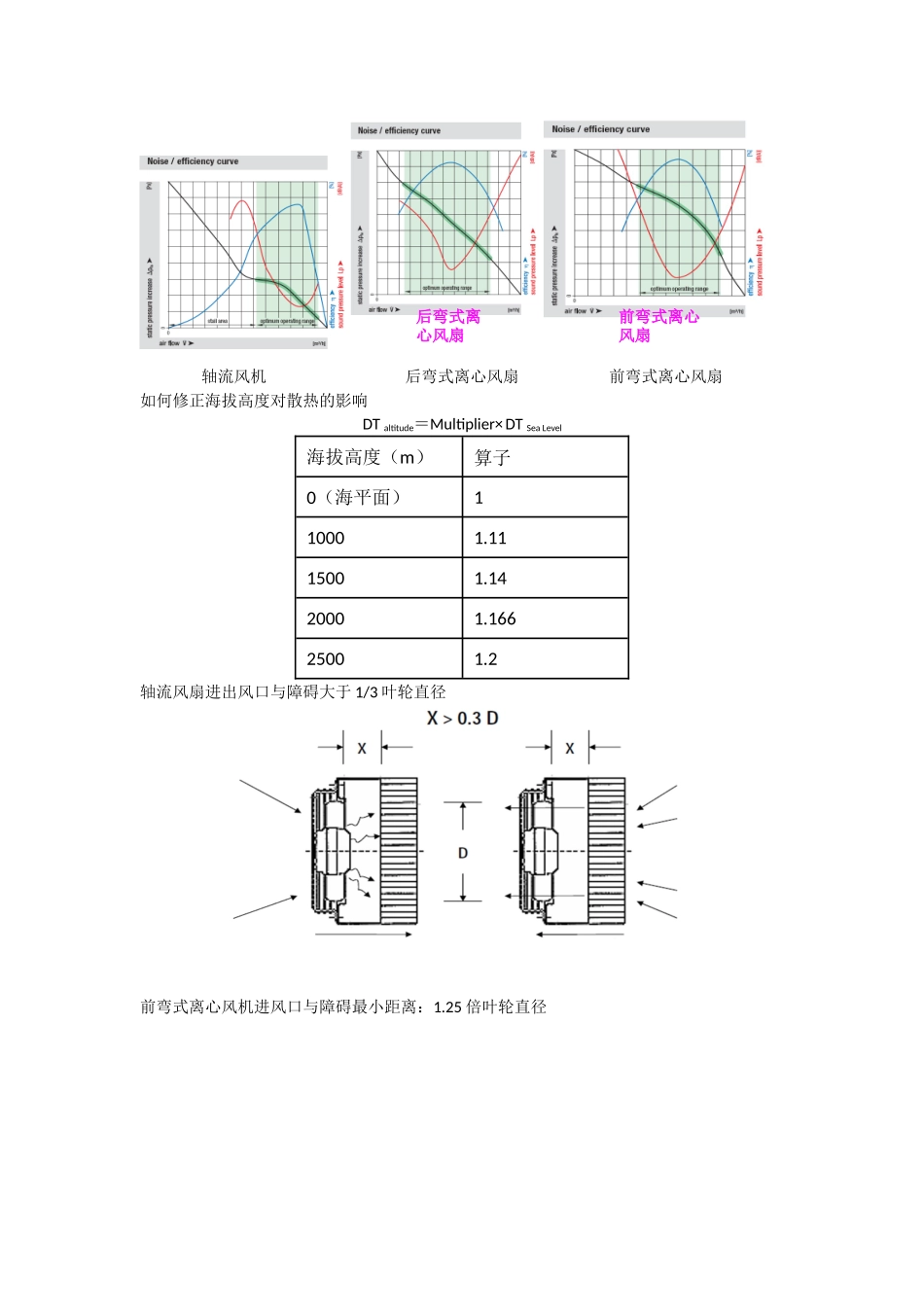

风扇抽风和吹风的优缺点1吹风的优缺点a.风扇出口附近气流主要为紊流流动,局部换热强烈,宜用于发热器件比较集中的情况,此时必须将风扇的主要出风口对准集中的发热元件.b.吹风时将在机柜内形成正压,可以防止缝隙中的灰尘进入机柜/箱.c.风扇将不会受到系统散热量的影响,工作在在较低的空气温度下,风扇寿命较长.d.由于吹风有一定方向性,对整个插框横截面上的送风量会不均匀.e.在风扇HUB附近和并联风扇之间的位置有部分回流和低速区,换热较差,最好将风扇与插框保持50mm以上的间距,使送风均匀化.2抽风的特点a.送风均匀,适用于发热器件分布比较均匀,风道比较复杂的情况.b.进入风扇的流动主要为层流状态.c.风扇将在出风口高温气流下工作,寿命会受影响.d.机柜内形成负压,缝隙中的灰尘将进入机柜/箱.热设计步骤:第一步、根据应用环境和发热量计算出口风的温度并决定送风方式第二步、设计元件位置,风道和散热器第三步、通过CFD软件仿真了解元件大概温度,并优化风道、散热器以优化散热性能.第四步、拿到样机并进行温度和风阻风量测试,进一步了解散热性能并为下一版优化作准备换气量的计算:W=Q/{CP(Th-Tj)}W——总风量m3/SQ——总的散热量J/hC——空气的比热容1.006KJ/(Kg.℃)P——空气的密度1.2Kg/M3Th——室外的温度Tj——室内的温度风扇选型:风道有一个系统阻力特性曲线:流体流过风道所产生的压力随流量变化的曲线,近似与流量的平方成正比;风机有一个通风机的特性曲线:静压、效率和功率随风量变化的关系曲线;通风机工作点:系统(风道)的特性曲线与风机的静压曲线的交点,工作点决定了实际的风量大小。不同静压曲线的风机在不同风阻的风道中,实际获得的风量不尽相同风扇的串联与并联:理论上串联Q=Q1=Q2,P=P1+P2;并联Q=Q1+Q2,P=P1=P2。针对各种风机推荐的工作区域:轴流风机后弯式离心风扇前弯式离心风扇如何修正海拔高度对散热的影响DTaltitude=Multiplier×DTSeaLevel海拔高度(m)算子0(海平面)110001.1115001.1420001.16625001.2轴流风扇进出风口与障碍大于1/3叶轮直径前弯式离心风机进风口与障碍最小距离:1.25倍叶轮直径后弯式离心风扇前弯式离心风扇后弯式离心风机进风口与障碍最小距离:导风圈到叶轮顶部距离后弯式离心风机轴向出风:风扇盒直径不小于1.4倍叶轮直径
