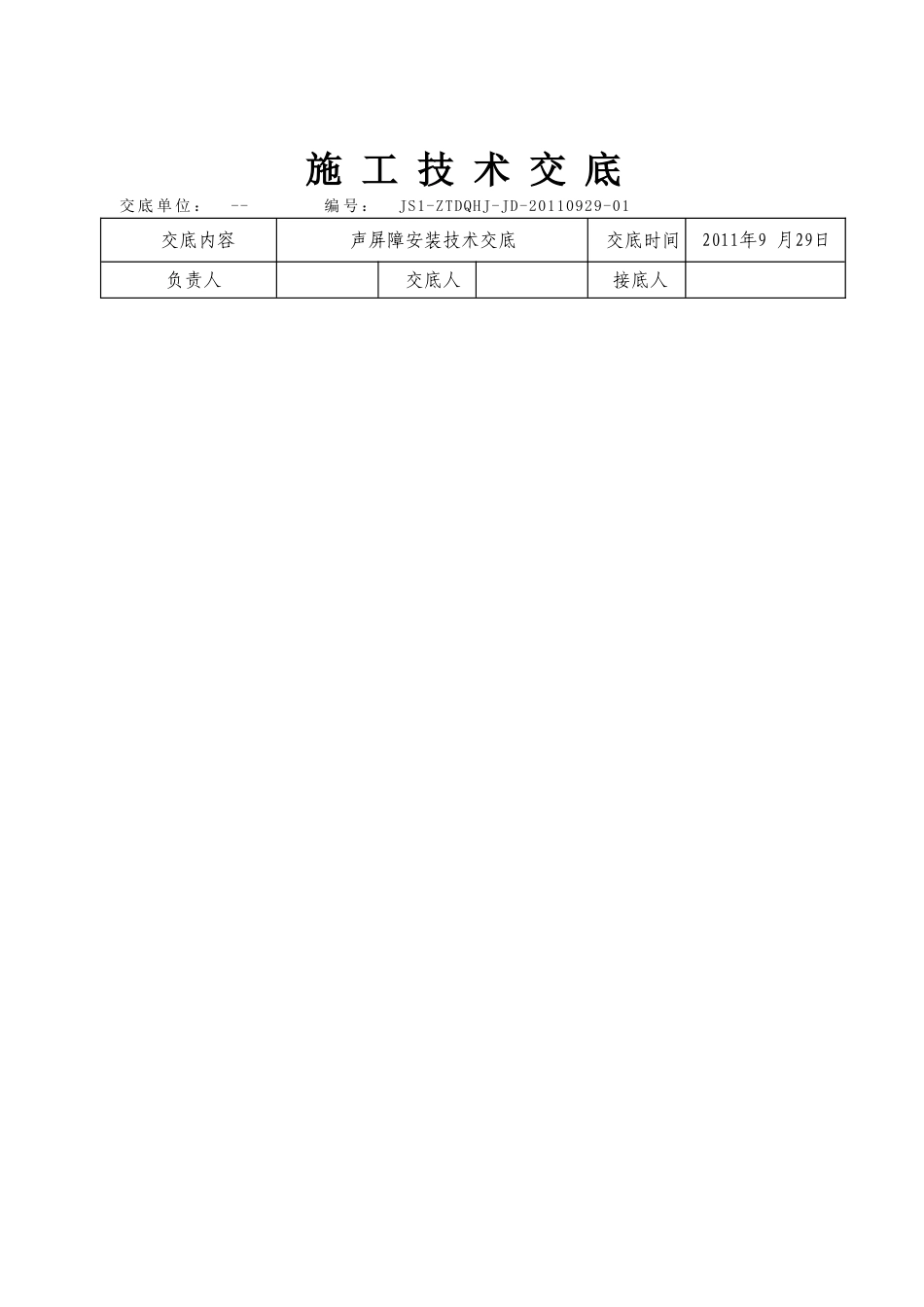

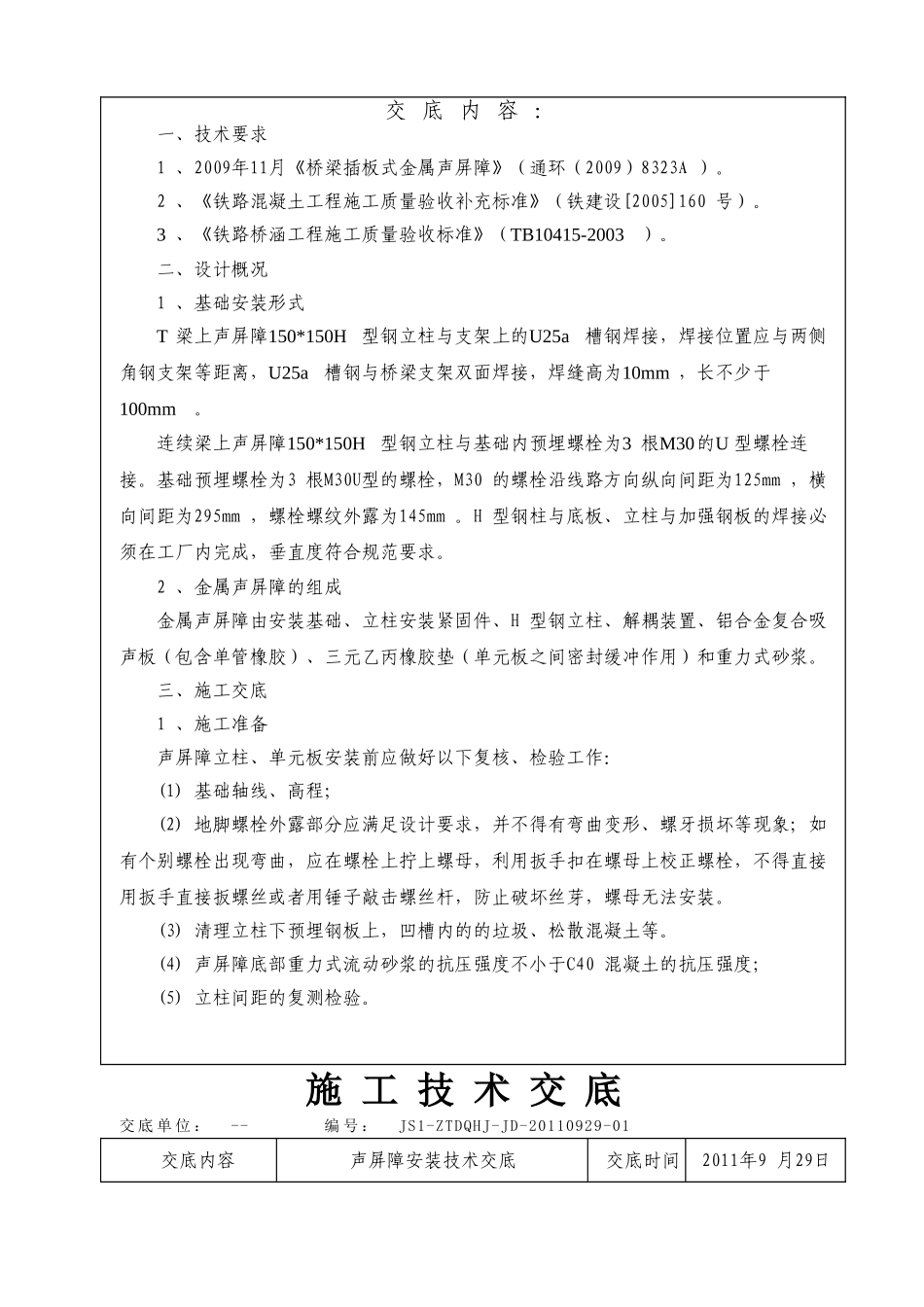

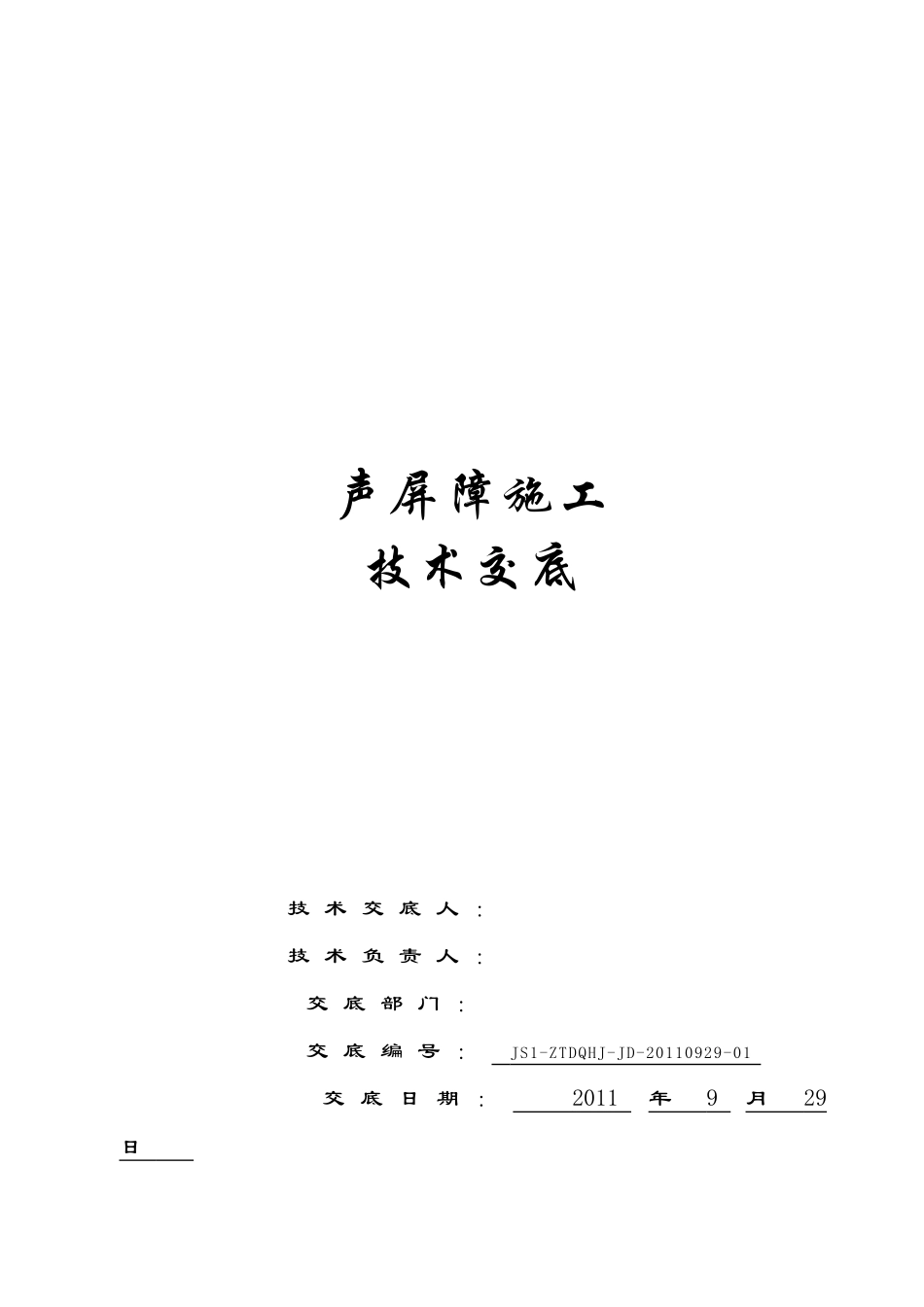

声屏障施工技术交底技术交底人：技术负责人：交底部门：交底编号：JS1-ZTDQHJ-JD-20110929-01交底日期：2011年9月29日施工技术交底交底单位：--编号：JS1-ZTDQHJ-JD-20110929-01交底内容声屏障安装技术交底交底时间2011年9月29日负责人交底人接底人交底内容：一、技术要求1、2009年11月《桥梁插板式金属声屏障》（通环（2009）8323A）。2、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）。3、《铁路桥涵工程施工质量验收标准》（TB10415-2003）。二、设计概况1、基础安装形式T梁上声屏障150*150H型钢立柱与支架上的U25a槽钢焊接，焊接位置应与两侧角钢支架等距离，U25a槽钢与桥梁支架双面焊接，焊缝高为10mm，长不少于100mm。连续梁上声屏障150*150H型钢立柱与基础内预埋螺栓为3根M30的U型螺栓连接。基础预埋螺栓为3根M30U型的螺栓，M30的螺栓沿线路方向纵向间距为125mm，横向间距为295mm，螺栓螺纹外露为145mm。H型钢柱与底板、立柱与加强钢板的焊接必须在工厂内完成，垂直度符合规范要求。2、金属声屏障的组成金属声屏障由安装基础、立柱安装紧固件、H型钢立柱、解耦装置、铝合金复合吸声板（包含单管橡胶）、三元乙丙橡胶垫（单元板之间密封缓冲作用）和重力式砂浆。三、施工交底1、施工准备声屏障立柱、单元板安装前应做好以下复核、检验工作：(1)基础轴线、高程；(2)地脚螺栓外露部分应满足设计要求，并不得有弯曲变形、螺牙损坏等现象；如有个别螺栓出现弯曲，应在螺栓上拧上螺母，利用扳手扣在螺母上校正螺栓，不得直接用扳手直接扳螺丝或者用锤子敲击螺丝杆，防止破坏丝芽，螺母无法安装。(3)清理立柱下预埋钢板上，凹槽内的的垃圾、松散混凝土等。(4)声屏障底部重力式流动砂浆的抗压强度不小于C40混凝土的抗压强度；(5)立柱间距的复测检验。施工技术交底交底单位：--编号：JS1-ZTDQHJ-JD-20110929-01交底内容声屏障安装技术交底交底时间2011年9月29日负责人交底人接底人交底内容：2、声屏障施工流程3、施工方法3.1立柱安装3.1.1连续梁立柱安装⑴根据施工现场情况及任务安排，提前将钢立柱吊上桥梁并运到相应位置。⑵将基础面清理干净，并安装设计高度依次安装调平螺栓和橡胶垫圈，并用水平调平。⑶将木板平铺在预埋螺栓基础处，木板一头对齐预埋螺栓，一头搁在中间竖墙上，将Hw150*150立柱抬放到木板上，将立柱底座对好预埋螺栓并在立柱上栓好保护绳，四个人施工技术交底交底单位：--编号：JS1-ZTDQHJ-JD-20110929-01交底内容声屏障安装技术交底交底时间2011年9月29日负责人交底人接底人交底内容：慢慢抬起搁在竖墙一端的模板，2个人负责立柱底座孔位和预埋螺栓的对齐。立柱立好后依次安装防滑垫片和固定螺母，其中防滑垫片为一对并且必须对扣，固定螺母为两个。⑷安装完毕后，清理垃圾及杂物等恢复现场。安装过程中，注意保护立柱加强钢板。⑸检查钢立柱垂直度及纵向误差符合设计要求后，重复上述步骤⑵⑶⑷程序，继续安装其他立柱。H型钢立柱的垂直度误差不得大于2‰，相邻两H型钢立柱的高程和纵向间距误差均为±5mm。3.1.2T梁上钢立柱安装⑴根据施工现场情况及任务安排，提前将钢立柱吊上桥梁并运到相应位置。⑵将槽钢基础面清理干净，划线标示出立柱安装位置，确保立柱位置准确。⑶将木板平铺在槽钢基础处，木板一头对齐槽钢上，一头搁在竖墙上，将Hw150*150立柱抬放到木板上，将立柱底座对好槽钢立柱安装位置并在立柱上栓好保护绳，四个人慢慢抬起搁在竖墙一端的模板，2个人负责立柱底座和槽钢放样线的对齐。立柱立好后与槽钢双面焊接，焊缝高为10mm，长不少于100mm。⑷焊接完毕后，敲除焊渣、清理垃圾及杂物等恢复现场。⑸检查立柱垂直度及纵向误差符合设计要求后，重复上述步骤⑵⑶⑷程序，继续安装其他立柱。H型钢立柱的垂直度误差不得大于2‰，相邻两H型钢立柱的高程和纵向间距误差均为±5mm。3.2重力式砂浆灌注连续梁H型钢立柱垂直度及钢板水平度满足要求后，底座板下需灌注重力流动式砂浆，具体施工步骤如下：⑴清理施工现场，并把重力流动式砂浆、水及相应施工机具运至施工现场。⑵清理、平整基础顶面，核对钢柱型号，安装相应模板、调平并固...
