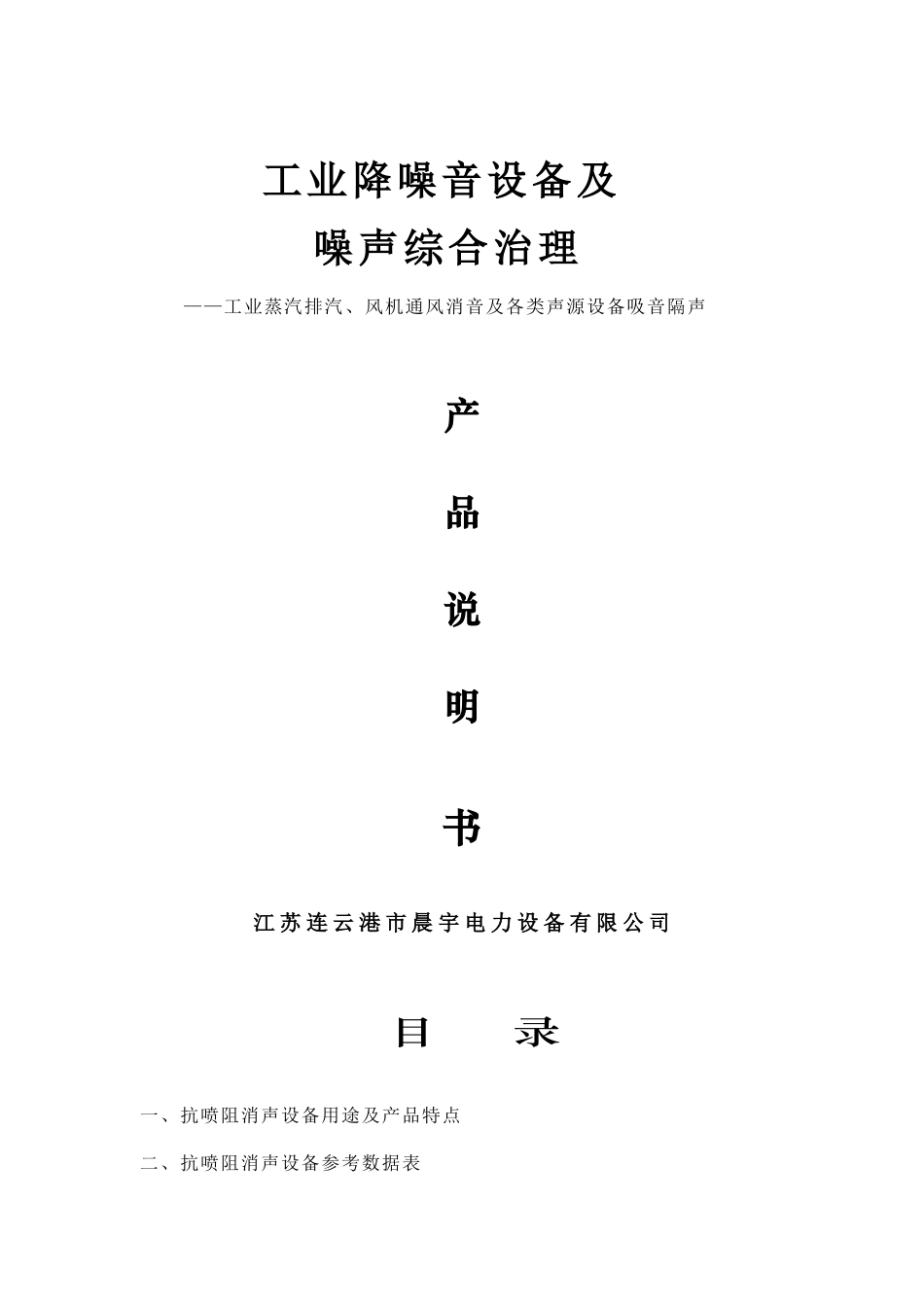

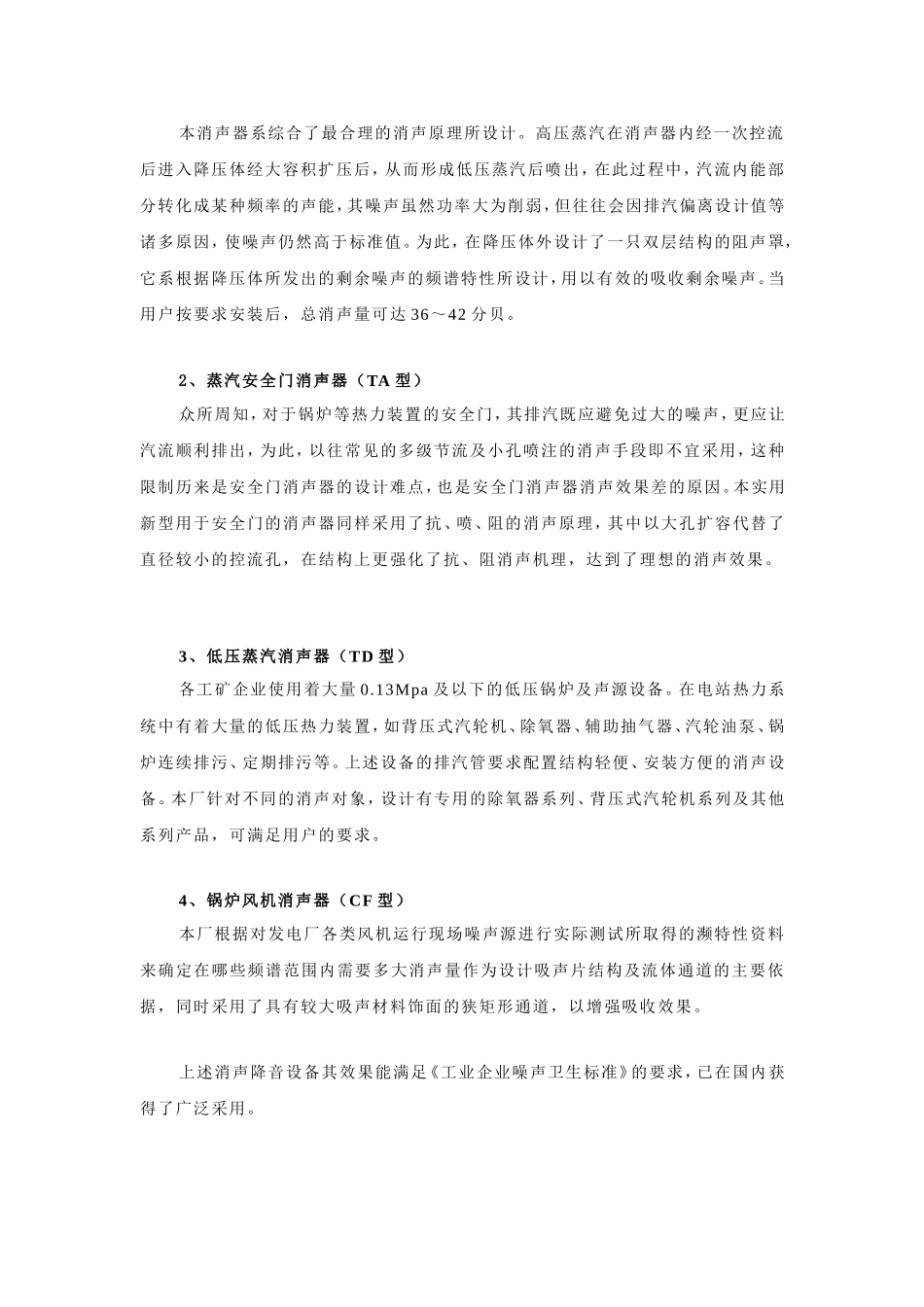

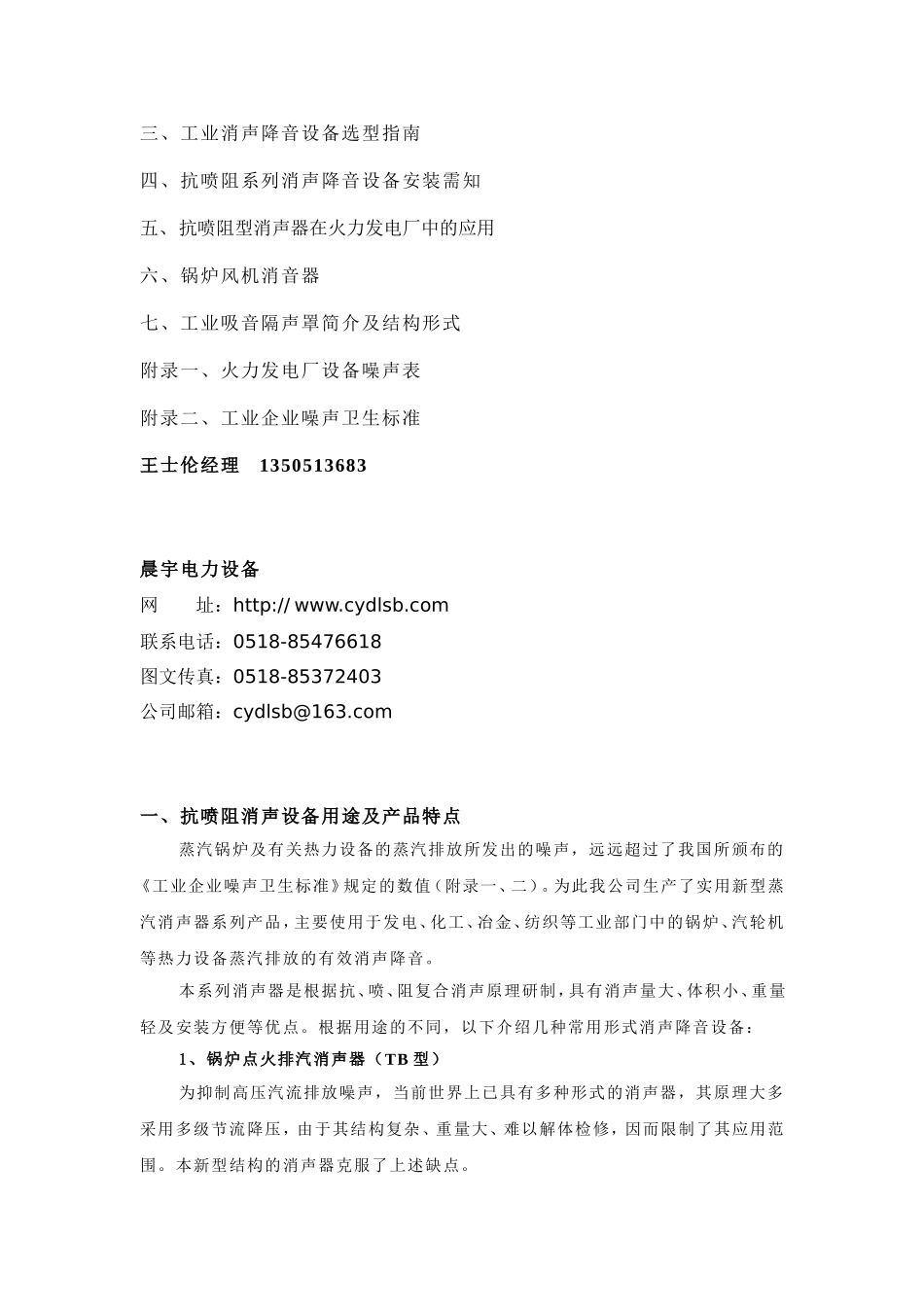

工业降噪音设备及噪声综合治理——工业蒸汽排汽、风机通风消音及各类声源设备吸音隔声产品说明书江苏连云港市晨宇电力设备有限公司目录一、抗喷阻消声设备用途及产品特点二、抗喷阻消声设备参考数据表三、工业消声降音设备选型指南四、抗喷阻系列消声降音设备安装需知五、抗喷阻型消声器在火力发电厂中的应用六、锅炉风机消音器七、工业吸音隔声罩简介及结构形式附录一、火力发电厂设备噪声表附录二、工业企业噪声卫生标准王士伦经理1350513683晨宇电力设备网址：http://www.cydlsb.com联系电话：0518-85476618图文传真：0518-85372403公司邮箱：cydlsb@163.com一、抗喷阻消声设备用途及产品特点蒸汽锅炉及有关热力设备的蒸汽排放所发出的噪声，远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值（附录一、二）。为此我公司生产了实用新型蒸汽消声器系列产品，主要使用于发电、化工、冶金、纺织等工业部门中的锅炉、汽轮机等热力设备蒸汽排放的有效消声降音。本系列消声器是根据抗、喷、阻复合消声原理研制，具有消声量大、体积小、重量轻及安装方便等优点。根据用途的不同，以下介绍几种常用形式消声降音设备：1、锅炉点火排汽消声器（TB型）为抑制高压汽流排放噪声，当前世界上已具有多种形式的消声器，其原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本新型结构的消声器克服了上述缺点。本消声器系综合了最合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效的吸收剩余噪声。当用户按要求安装后，总消声量可达36～42分贝。2、蒸汽安全门消声器（TA型）众所周知，对于锅炉等热力装置的安全门，其排汽既应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段即不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声效果差的原因。本实用新型用于安全门的消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、阻消声机理，达到了理想的消声效果。3、低压蒸汽消声器（TD型）各工矿企业使用着大量0.13Mpa及以下的低压锅炉及声源设备。在电站热力系统中有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备的排汽管要求配置结构轻便、安装方便的消声设备。本厂针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮机系列及其他系列产品，可满足用户的要求。4、锅炉风机消声器（CF型）本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。上述消声降音设备其效果能满足《工业企业噪声卫生标准》的要求，已在国内获得了广泛采用。三、抗喷阻消声设备选型指南1、本厂生产的蒸汽消声器分下列三大类型1）TB型消声器：用于高、中压锅炉点火排汽消声，由表1选型。2）TA型消声器：用于高、中压蒸汽安全门排放消声，由表2、3选型。3）TD型低压通孔消声器：用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声，由表4、5选型。凡表中未列入的，用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由我公司代为选型。2、型号模式：………….——。。。。。。。——。。。。。。。ⅠIIIII（Ⅰ）由两个或三个英文字母组成第一字母表示消声器结构特征T—通孔式消声器。P—小孔式消声器。（非抗、喷、阻复合型）第二字母表示消声对象B—锅炉点火排汽及其他人工排汽。A—各类声源设备安全门。D—低压通孔式消声器。C—冲管用。当用于某些特殊用途时，还设置了用英文小写字母表...
