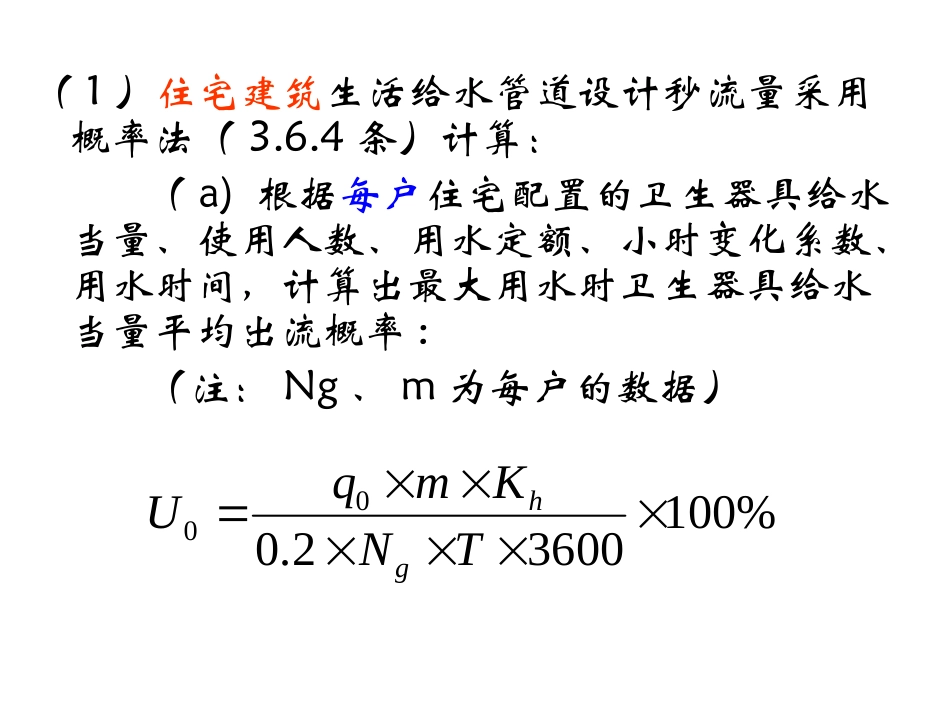

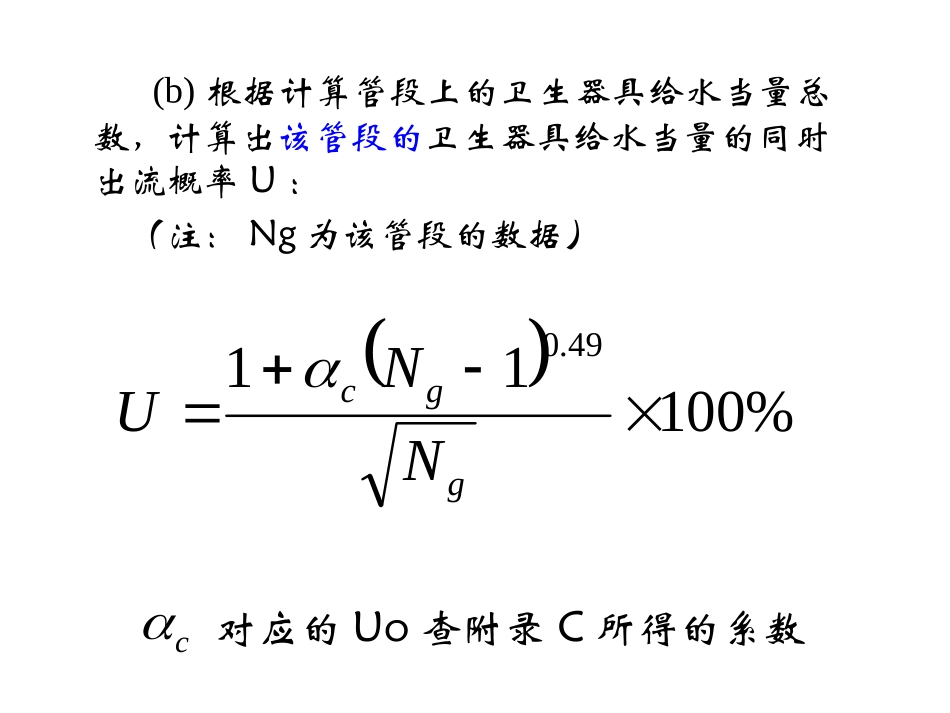

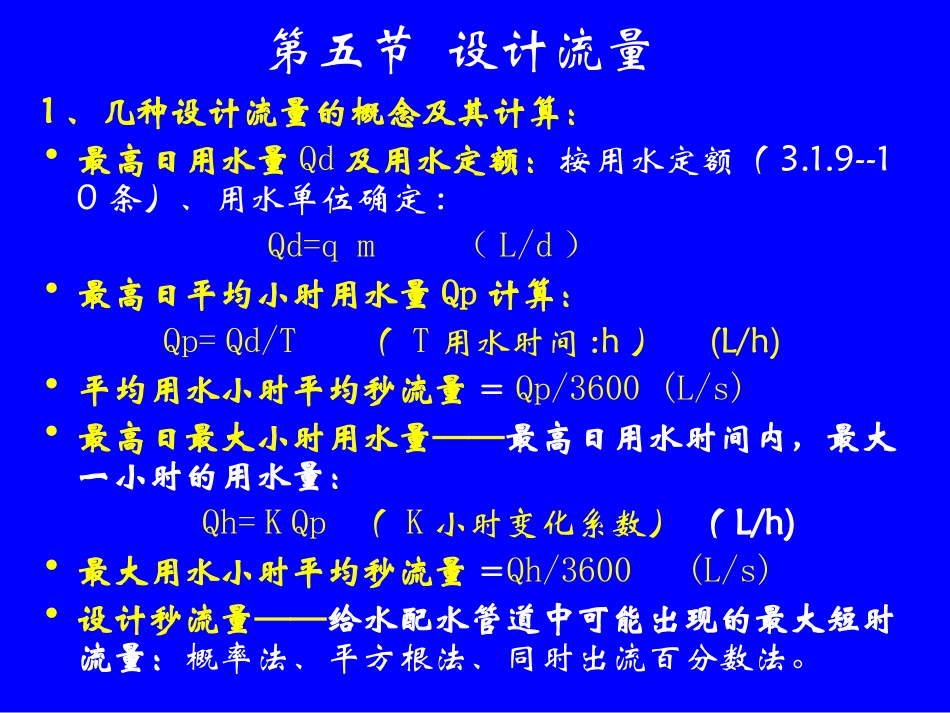

第五节设计流量1、几种设计流量的概念及其计算：•最高日用水量Qd及用水定额：按用水定额（3.1.9--10条）、用水单位确定:Qd=qm（L/d）•最高日平均小时用水量Qp计算：Qp=Qd/T（T用水时间:h）(L/h)•平均用水小时平均秒流量=Qp/3600(L/s)•最高日最大小时用水量——最高日用水时间内，最大一小时的用水量：Qh=KQp（K小时变化系数）（L/h)•最大用水小时平均秒流量=Qh/3600(L/s)•设计秒流量——给水配水管道中可能出现的最大短时流量：概率法、平方根法、同时出流百分数法。（1）住宅建筑生活给水管道设计秒流量采用概率法（3.6.4条）计算：（a)根据每户住宅配置的卫生器具给水当量、使用人数、用水定额、小时变化系数、用水时间，计算出最大用水时卫生器具给水当量平均出流概率:（注：Ng、m为每户的数据）%10036002.000TNKmqUgh(b)根据计算管段上的卫生器具给水当量总数，计算出该管段的卫生器具给水当量的同时出流概率U：（注：Ng为该管段的数据）%1001149.0ggcNNUc对应的Uo查附录C所得的系数(c)根据计算管段的卫生器具给水当量同时出流概率U，计算该管段的设计秒流量q(L/s)：ggNUq2.0简化方法：•计算Uo;•根据Uo、计算管段的Ng，查附录D直接得到q。•当计算管段的Ng值超过附录D中的最大值时，其流量应取最大用水时平均秒流量。（2）集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量（3.6.5条）计算：—根据建筑物用途确定的系数。ggNq2.0使用该公式应注意的问题：•如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。•如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用。•有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以0.5计，计算得到附加1.10L/s的流量后，为该管段的给水设计秒流量。•综合性建筑的a值应加权平均。（3）工业企业生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆运动员休息室、剧院的化妆间、普通理化实验室等建筑的生活给水管道设计秒流量（3.6.6条）计算：bnqqg00—同类型的一个卫生器具给水额定流量，L/s；—同类型卫生器具数；—卫生器具的同时给水百分数（%）；0q0nb使用该公式应注意的问题：•如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。•仅对有同时使用可能的设备进行叠加。2、建筑物给水引入管设计流量（3.6.3）（1）室内用水全部由外网供给时：引入管设计流量===设计秒流量q（2）室内用水全部自行加压供给时：引入管设计流量==贮水池的设计补水量Q（平均小时用水量≦Q≦最大小时用水量）（3）室内用水部分自行加压、部分外网供给时：引入管设计流量==Q+q3、居住小区设计流量（1）居住小区给水设计用水量应根据下列用水量确定:(3.1.1条)1居住生活用水量；2公共建筑用水量;3绿化用水量;4水景、娱乐设施用水量;5道路广场用水量;6公用设施用水量;7未预见水量及管网漏失水量；8消防水量。注：消防用水量仅用于校核管网计算，不属正常用水量。（2）居住小区室外给水管道的设计流量：（3.6.1条）•3000人以下，枝状管网时：住宅、配套的文体、餐饮娱乐、商铺、市场等设施的节点流量==这些建筑物给水引入管设计流量•3000人以上，环状管网，符合3.5.1规定时：住宅、配套的文体、餐饮娱乐、商铺、市场等设施的节点流量==这些建筑物最大用水时平均秒流量•小区内配套的文教、医疗保健、社区管理、绿化景观、道路广场、公共设施的节点流量==这些建筑物平均用水小时平均秒流量注：未预见水量及管网漏失水量不计入管网的节点流量。练习题1、小时变化系数的定义?()A最大时用水量与平均时用水量的比值;B最高日最大时用水量与平均日最大时用水量的比值；C最高日最大时用水量与最高日平均时用水量的比值;D平均日最大时用水量与平均日用水量的比值;C为正确答案.2、最大时用水量是指__.()A最高日用水时间...
