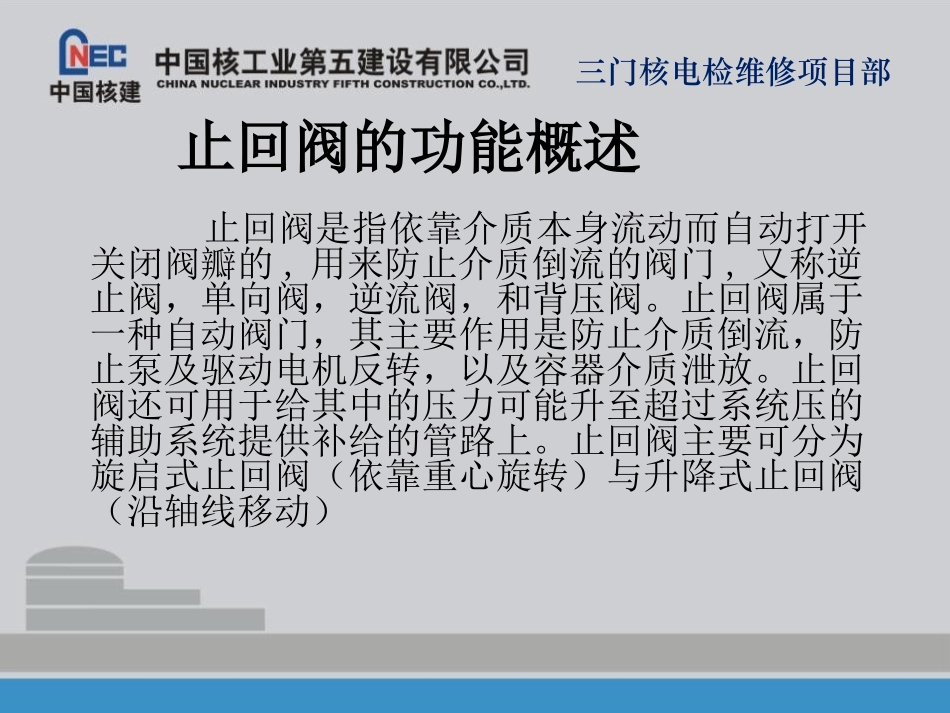

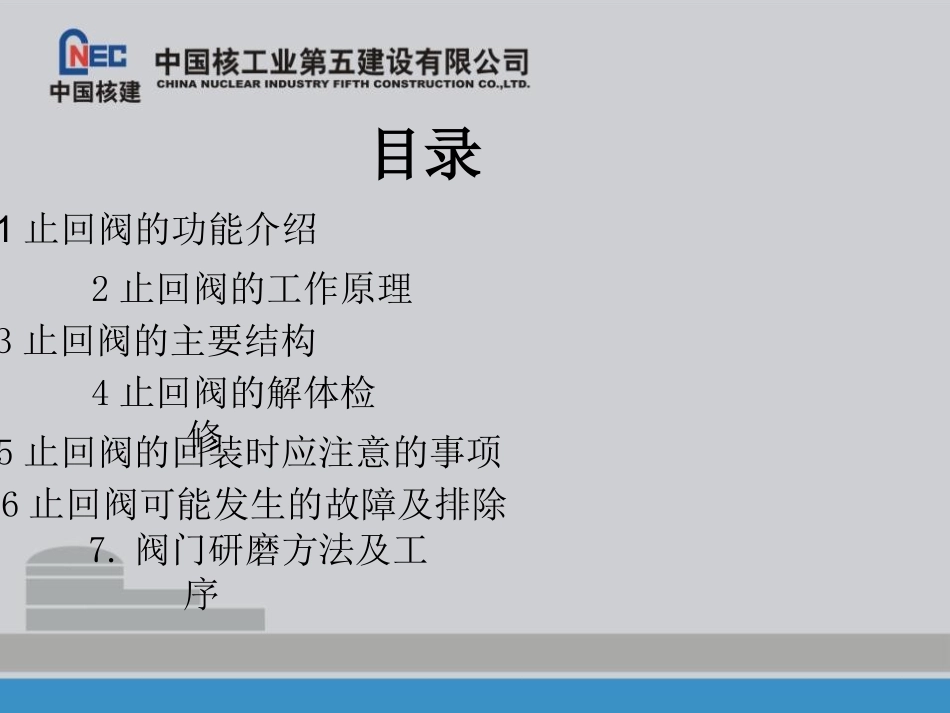

1三门核电检维修项目部止回阀的原理与结构介绍志刚2011.11.0622止回阀的工作原理3止回阀的主要结构4止回阀的解体检修5止回阀的回装时应注意的事项6止回阀可能发生的故障及排除1止回阀的功能介绍目录7.阀门研磨方法及工序三门核电检维修项目部止回阀是指依靠介质本身流动而自动打开关闭阀瓣的,用来防止介质倒流的阀门,又称逆止阀，单向阀，逆流阀，和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流，防止泵及驱动电机反转，以及容器介质泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依靠重心旋转）与升降式止回阀（沿轴线移动）止回阀的功能概述三门核电检维修项目部这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的液体压力作用下，阀瓣打开;流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。其中止回阀就属于这种类型的阀门，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能达到阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋起空间，并使阀瓣真正的，全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革，橡胶，或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不止回阀的工作原理止回阀的工作原理受阻碍，因此通过的压力将相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，液体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属的结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降止回阀的工作原理式止回阀的压力降比旋起式止回阀大些，而且旋起式止回阀的流量受到的限制很少。三门核电检维修项目部首先切断压力来源,打开止回阀前后的疏水排污阀,以及放气排空阀,确保施工人员的人身安全.熟悉阀门在管路中的工作情况，主要是介质和工作压力等。从管路上拆下来应在两边管路上法兰口用彩条布把管口封好保证管内清洁度。并做好标记。确保管内清洁度并清洗阀的零部件。检查零部件的破坏情况，并对已坏的零部件进行修理或更换。按照正确的方法和顺序进行装配。进行密封性能和强度试验，并对阀体刷防腐漆。拆卸过程中，尽量避免碰、摔、砸等破坏性操作，以防造成设备和人身事故。注意保护垫片，尽量不使其破坏。当垫片发生粘连破坏时，一定要把粘连在阀体和阀盖上的垫片清除干净，否则安装后容易造成泄漏。注意保护密封面。止回阀的解体检修三门核电检维修项目部1、法体2、阀板3、阀座4、销轴5、密封垫片6、罚盖7、检修起吊环8、螺栓及垫片9、法兰止回阀的主要结构123456789拧紧法兰螺栓步骤图拧紧法兰螺栓步骤图12故障事故原因排除方法阀瓣转动不灵活1.销轴磨损严重2.阀门被杂物堵塞3.阀瓣与摇臂变形1.更换销轴2.开关冲洗阀门，除杂物3.更换阀瓣和摇臂阀座密封泄露1.阀门未关到位2.阀门内有杂物3.阀瓣与阀座密封面损坏1.调整阀瓣的密封位置2.开启并冲洗阀门除杂物3.拆卸检查阀瓣或阀座密封面阀体与阀盖密封泄露1.阀盖连接螺钉松动2.缠绕垫片损坏1.拧紧螺钉2.更换缠绕垫片止回阀可能发生的故障及排除止回阀根据其结构和安装方式1.旋起式止回阀：旋起式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋起式止回阀分单瓣式，双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减少水力冲击。止回阀根据其结构和安装方式2.升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，这种阀门只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样，因此它的...
