四光束红外对射VIP免费

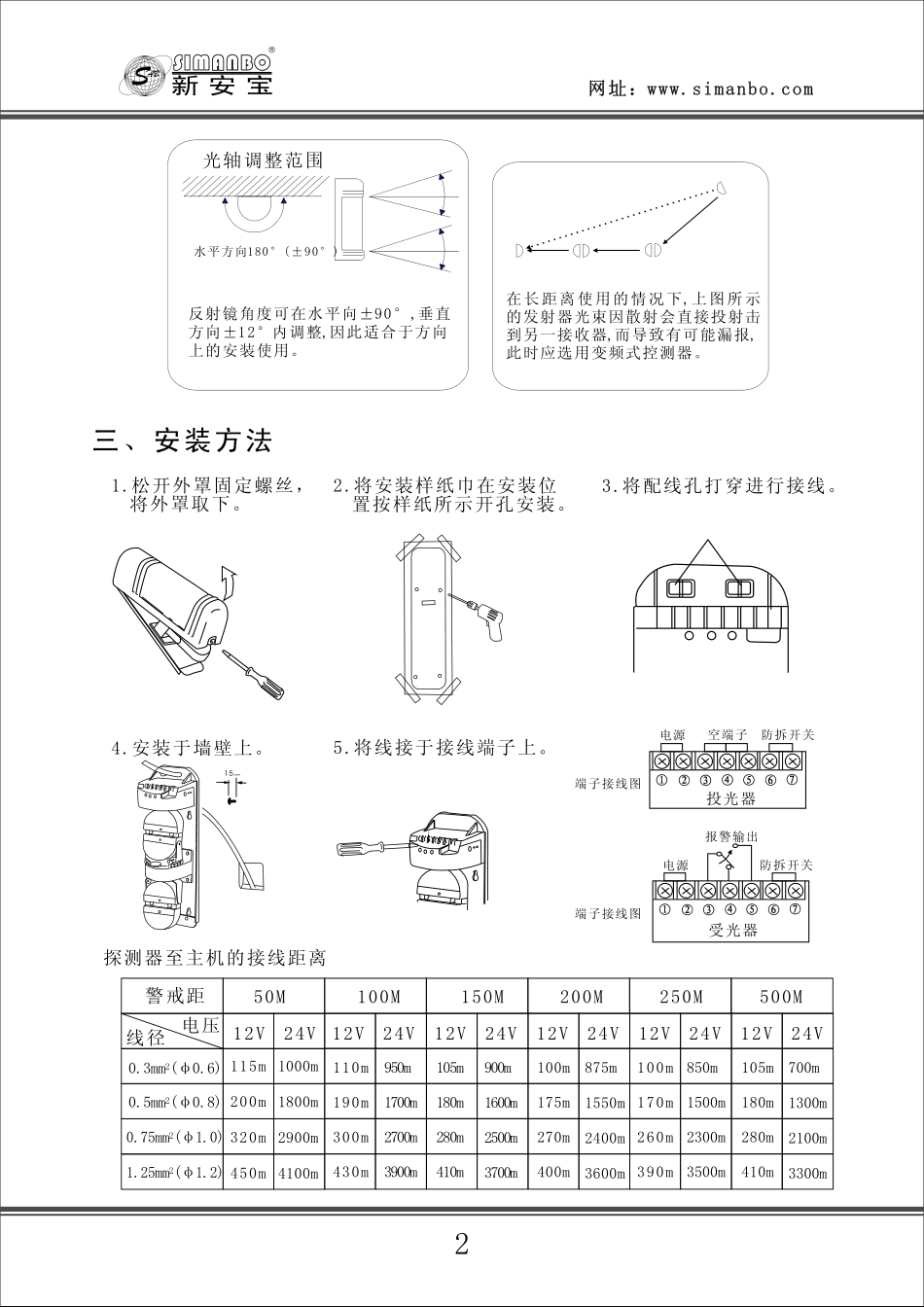

使用说明书室内150M室内300M室内450M室内600M室内750M室外1500M室外50M室外100M室外150M室外200M室外250M室外300M红外对射探测器DIGITALACTIVEINFRAREDSENSOR外罩机体接线端子指示灯瞄准镜上下调整螺丝水平角度微调旋钮遮光时间调整旋钮（仅限于接收器）调整电压测试孔（仅限于接收器）防拆开关水平角度调整旋钮（1)指示灯接收器发射器POWER（电源指示灯）接通电源，指示灯亮ALARM报警时，指示灯亮MONITOR（调整指示灯）光轴调整准确时。绿色指示灯亮，反之红灯亮UPPER上段光束投射时，指示灯亮LOWER下段光束投射时，指示灯亮（2）调整电压测试孔：将光轴调整至最佳状态时使用（参见“调整电压测试孔的使用方法”）。（3）遮光时间调整旋钮：在遮光时间调整时使用（参见“遮光时间调整”）。一、各部件名称二、安装注意事项为使探测器正确工作，请按下述注意事项进行安装请勿安装在下述场所发射、接收器中间有树木及晾晒衣物等遮挡物的场所（特别注意树木生长的季节变化，树叶生长造成遮挡）。安装不牢、地质松软不稳定的场所太阳、汽车大灯直射到的地方（不得使其入射与光轴所成角度在±2°以内）50M100M150M200M250M500M0.8M1.6M2.4M3.2M4.0M4.8M探测距离光轴散射直径安装高度及探测距离探测距离如下表所示安装高度0.71.0M~光束范围光轴散射直径光束范围探测距离1网址：www.simanbo.comMONITOR2光轴调整范围水平方向180°(±90°)反射镜角度可在水平向±90°,垂直方向±12°内调整,因此适合于方向上的安装使用。在长距离使用的情况下,上图所示的发射器光束因散射会直接投射击到另一接收器,而导致有可能漏报,此时应选用变频式控测器。三、安装方法1.松开外罩固定螺丝，将外罩取下。2.将安装样纸巾在安装位置按样纸所示开孔安装。3.将配线孔打穿进行接线。4.安装于墙壁上。5.将线接于接线端子上。端子接线图电源空端子防拆开关投光器电源报警输出防拆开关受光器端子接线图探测器至主机的接线距离警戒距线径电压50M12V24V100M150M200M250M500M20.3mm(φ0.6)20.5mm(φ0.8)20.75mm(φ1.0)21.25mm(φ1.2)115m200m320m450m10001800m2900m4100mm110190m300m430mm950m1700m2700m3900m105180m280m410mm900m1600m2500m3700m100175m270m400mm875m1550m2400m3600m100170m260m390mm850m1500m2300m3500m105180m280m410mm700m1300m2100m3300m12V24V12V24V12V24V12V24V12V24V网址：www.simanbo.com3柱式安装1.从柱子的开孔将线引出。2.按“壁装”时“1”的要领取下外景。3.按下图将机体、后罩固定于柱子上。4.两个探测器背对背安装，将4个垫柱(订制)安装于机体中间。按下图将另一机体通过螺丝固定于垫柱上。四、光轴调整为使探测器可靠动作，必须进行发射，接收器的光轴调整。1.拆下外罩接通电源。2.将接收器中位于反射镜后侧的滤光片取出按下图贴在反射镜下面（上下共用）。3.按下图距瞄准约10CM处，调整的射镜水平，垂直角度，使对面探测器位于瞄准备镜中央位置。4.经过“3”步骤调整，此时接收器的调整指示灯“应变为绿色”若是红色，则直至调整到主为绿色为止。水平角度微调旋钮上下角度调整螺丝往上（旋转）往下（旋转）进行上段光轴调整后，对面的也同时可进行调整调整完毕后，将滤光片放回原处网址：www.simanbo.com41.接收器上下反射镜用滤光片罩好；2.将万用插头插入测试孔（注意极性）；3.反复调整水平及上下角度使用达到如右表规定的电压值以上即可（调整时注意请勿用手遮挡光束）。4.调整完毕后，将滤光片放回原处。5.用滤光片罩住接收器反射镜，使调整指示灯变绿，已达到调整要求，但是用电压测试的方法可使探测器处于更佳的工作状态可靠性更好。调整电压测试孔的用法根据测试孔读出的电压可使光轴调整达到最佳状态调整电压的基准值在接收器端，用遮光时间调整钮，参照右图按“1”“2”“3”“4”刻度设定。比设定时间速度更快地通过时，探测器不报警，根据环境的需要进行调整。在鸟类较多及空中漂浮物遮断光束可能性较大的场所，请将遮光时间调整的稍长些为好。五、遮光时间的调整遮光时间的调整12345快速跑动（6.9m/s）快速步行（1.2m/s）普通步行（0.7m/s）缓行（0.3-0.5m/s）缓行...
