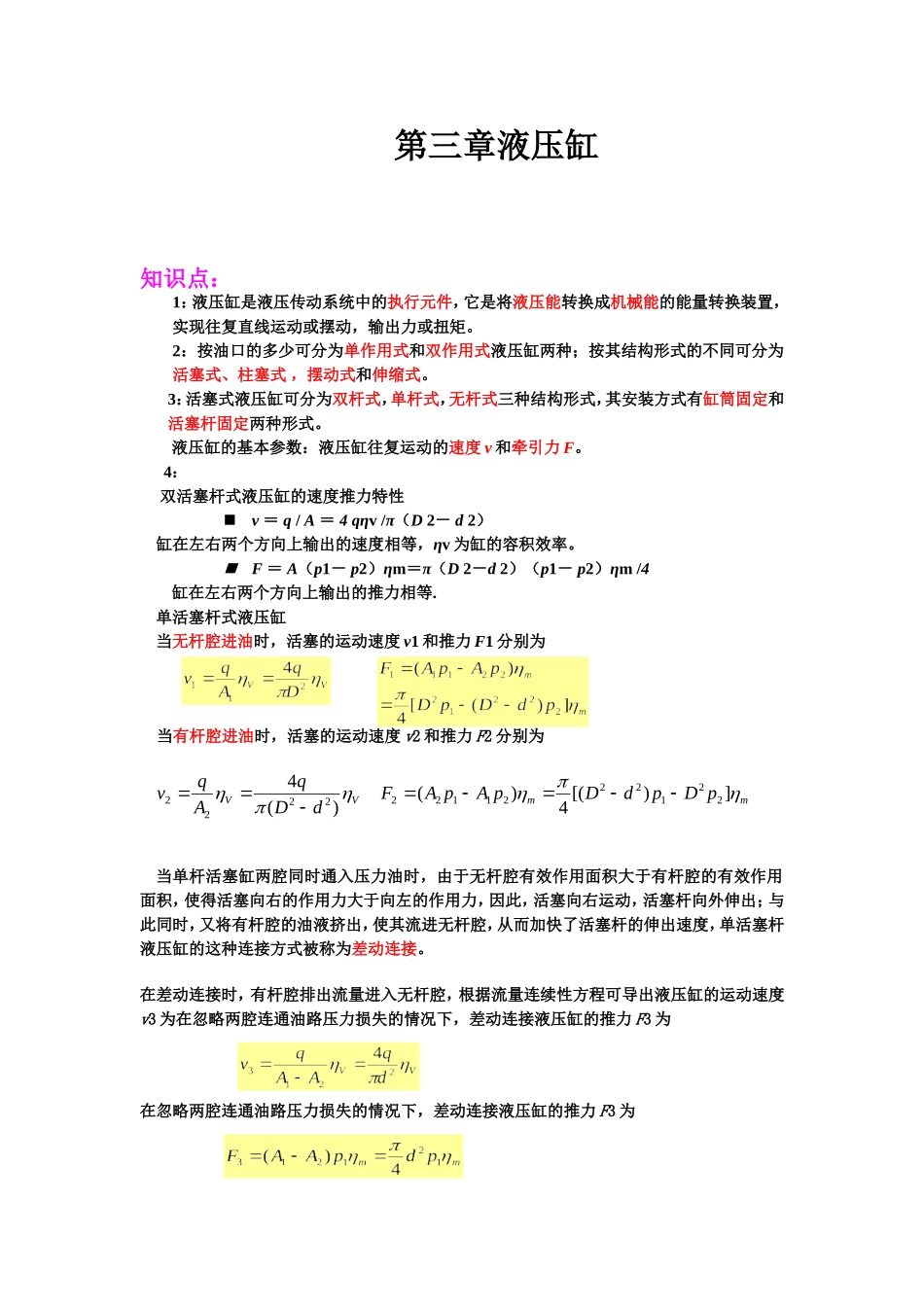

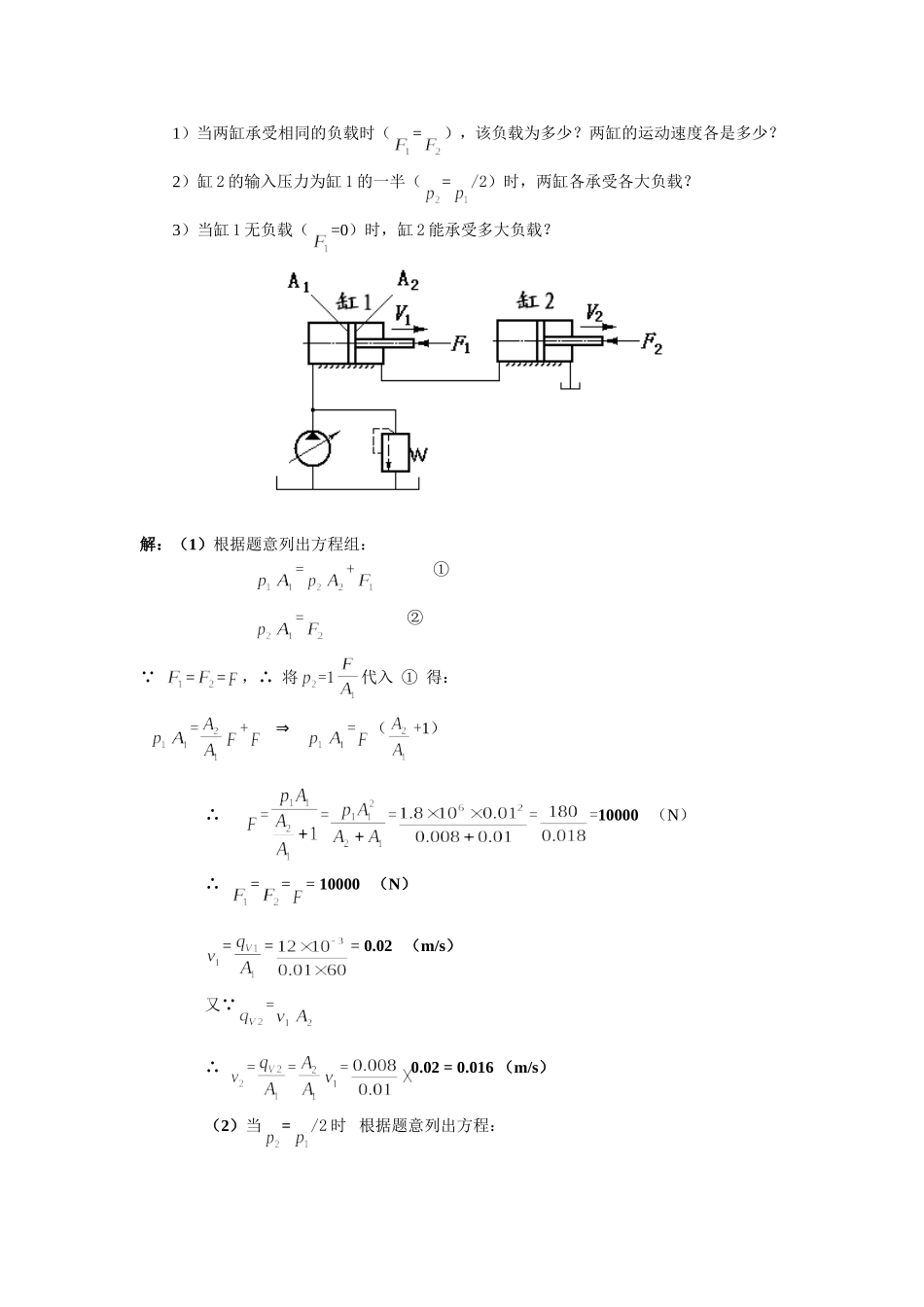

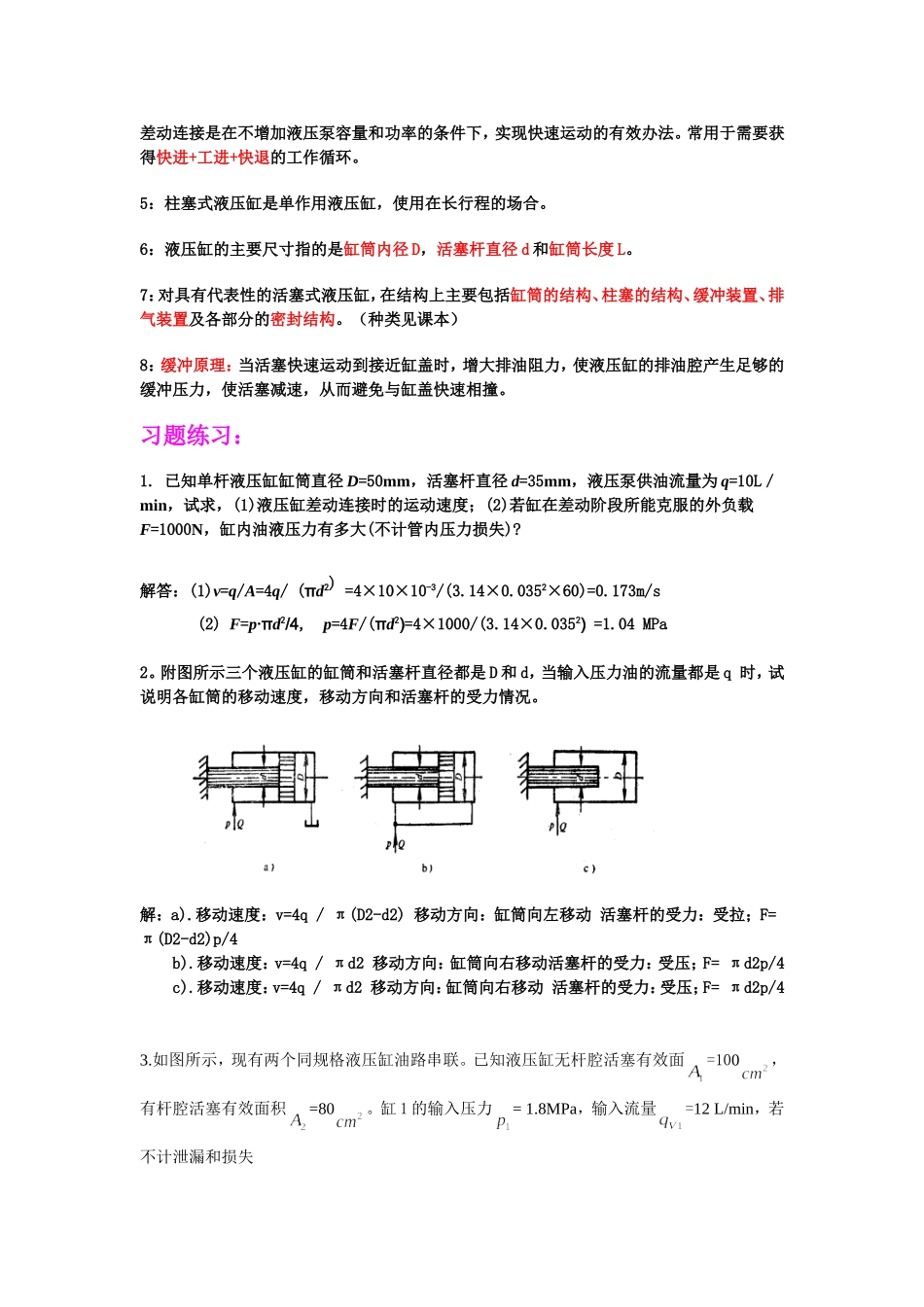

第三章液压缸知识点：1：液压缸是液压传动系统中的执行元件，它是将液压能转换成机械能的能量转换装置，实现往复直线运动或摆动，输出力或扭矩。2：按油口的多少可分为单作用式和双作用式液压缸两种；按其结构形式的不同可分为活塞式、柱塞式，摆动式和伸缩式。3：活塞式液压缸可分为双杆式，单杆式，无杆式三种结构形式，其安装方式有缸筒固定和活塞杆固定两种形式。液压缸的基本参数：液压缸往复运动的速度v和牵引力F。4：双活塞杆式液压缸的速度推力特性v＝q/A＝4qηv/π（D2－d2）缸在左右两个方向上输出的速度相等，ηv为缸的容积效率。F＝A（p1－p2）ηm＝π（D2－d2）（p1－p2）ηm/4缸在左右两个方向上输出的推力相等.单活塞杆式液压缸当无杆腔进油时，活塞的运动速度v1和推力F1分别为当有杆腔进油时，活塞的运动速度v2和推力F2分别为当单杆活塞缸两腔同时通入压力油时，由于无杆腔有效作用面积大于有杆腔的有效作用面积，使得活塞向右的作用力大于向左的作用力，因此，活塞向右运动，活塞杆向外伸出；与此同时，又将有杆腔的油液挤出，使其流进无杆腔，从而加快了活塞杆的伸出速度，单活塞杆液压缸的这种连接方式被称为差动连接。在差动连接时，有杆腔排出流量进入无杆腔，根据流量连续性方程可导出液压缸的运动速度v3为在忽略两腔连通油路压力损失的情况下，差动连接液压缸的推力F3为在忽略两腔连通油路压力损失的情况下，差动连接液压缸的推力F3为VVdDqAqv)(42222mmpDpdDpApAF])[(4)(2212221122差动连接是在不增加液压泵容量和功率的条件下，实现快速运动的有效办法。常用于需要获得快进+工进+快退的工作循环。5：柱塞式液压缸是单作用液压缸，使用在长行程的场合。6：液压缸的主要尺寸指的是缸筒内径D，活塞杆直径d和缸筒长度L。7：对具有代表性的活塞式液压缸，在结构上主要包括缸筒的结构、柱塞的结构、缓冲装置、排气装置及各部分的密封结构。（种类见课本）8：缓冲原理：当活塞快速运动到接近缸盖时，增大排油阻力，使液压缸的排油腔产生足够的缓冲压力，使活塞减速，从而避免与缸盖快速相撞。习题练习：1.已知单杆液压缸缸筒直径D=50mm，活塞杆直径d=35mm，液压泵供油流量为q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)?解答：(1)v=q/A=4q/(πd2)=4×10×10-3/(3.14×0.0352×60)=0.173m/s(2)F=p·πd2/4,p=4F/(πd2)=4×1000/(3.14×0.0352)=1.04MPa2。附图所示三个液压缸的缸筒和活塞杆直径都是D和d，当输入压力油的流量都是q时，试说明各缸筒的移动速度，移动方向和活塞杆的受力情况。解：a).移动速度：v=4q/π(D2-d2)移动方向：缸筒向左移动活塞杆的受力：受拉；F=π(D2-d2)p/4b).移动速度：v=4q/πd2移动方向：缸筒向右移动活塞杆的受力：受压；F=πd2p/4c).移动速度：v=4q/πd2移动方向：缸筒向右移动活塞杆的受力：受压；F=πd2p/43.如图所示，现有两个同规格液压缸油路串联。已知液压缸无杆腔活塞有效面=100，有杆腔活塞有效面积=80。缸1的输入压力=1.8MPa，输入流量=12L/min，若不计泄漏和损失1）当两缸承受相同的负载时（=），该负载为多少？两缸的运动速度各是多少？2）缸2的输入压力为缸1的一半（=/2）时，两缸各承受各大负载？3）当缸1无负载（=0）时，缸2能承受多大负载？解：（1）根据题意列出方程组：=+①=② ==，∴将=1代入①得：=+⇒=（+1）∴=====10000（N）∴===10000（N）===0.02（m/s）又 =∴===0.02=0.016（m/s）（2）当=/2时根据题意列出方程：=+③=（）=（）1.8=50400（N） ==0.01=90000（N）（3）当=0时，==代入===1.8=22500（N）4.现有两个同规格液压缸，油路串联，如图所示。无杆腔活塞有效面积=100，有杆腔活塞有效面积=50。两活塞杆外加负载==10000N，各腔内充满油液，若打进的流量=6L/min，试指出活塞杆分别运动时的各腔压力值、、、？以及各活塞杆的运动速度？解：===0.6（m/min）=0.01（m/s） =∴==0.6=0.3（m/min）=0.005（m/s） D腔接油箱，∴=0 =∴===1（MPa） B腔与C腔相通， ==1（MPa）又...
