田湾核电站#3常规岛除氧器安装方案 -15.6.10VIP免费

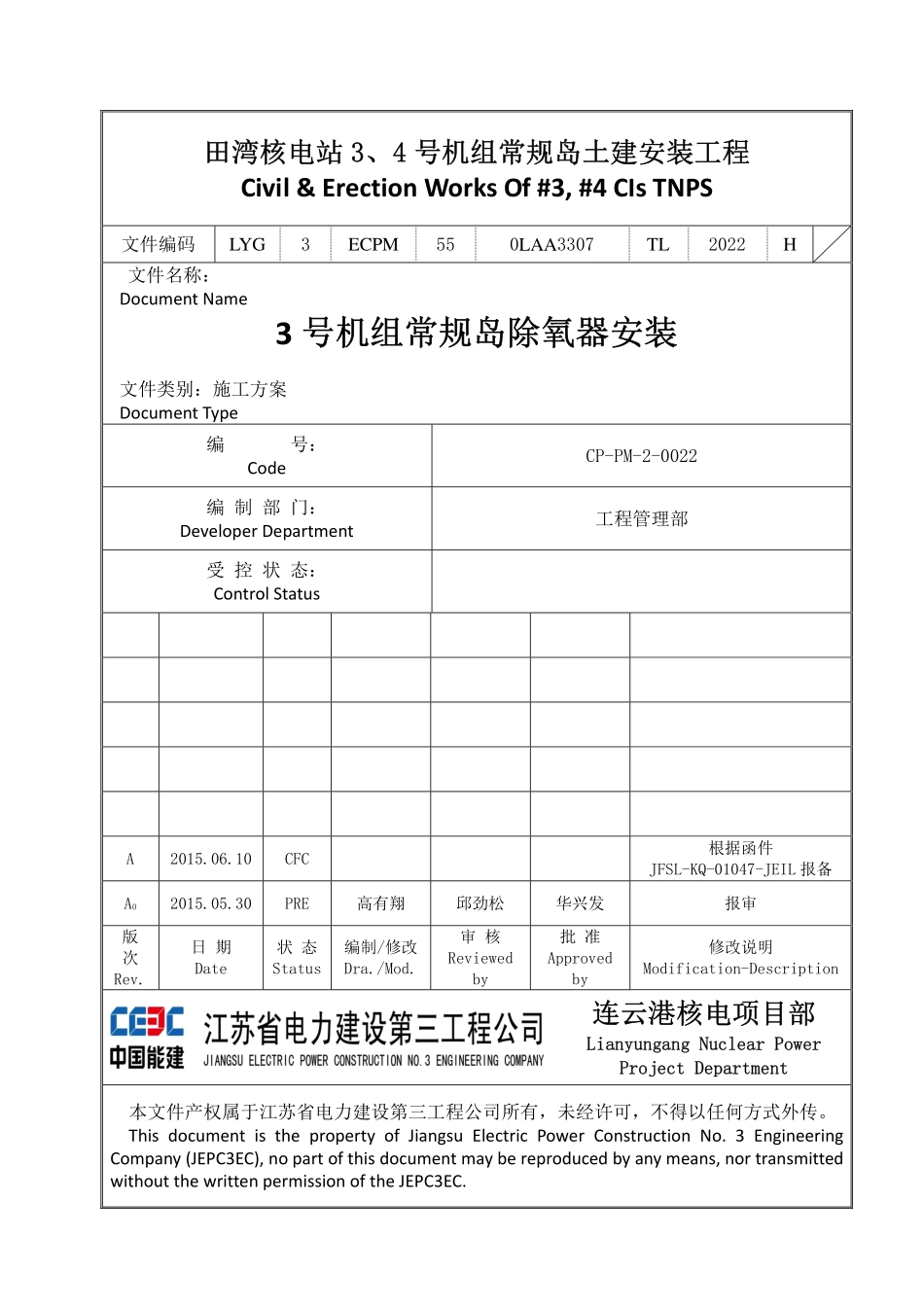

田湾核电站#3常规岛除氧器安装方案 -15.6.10_第1页
1/24

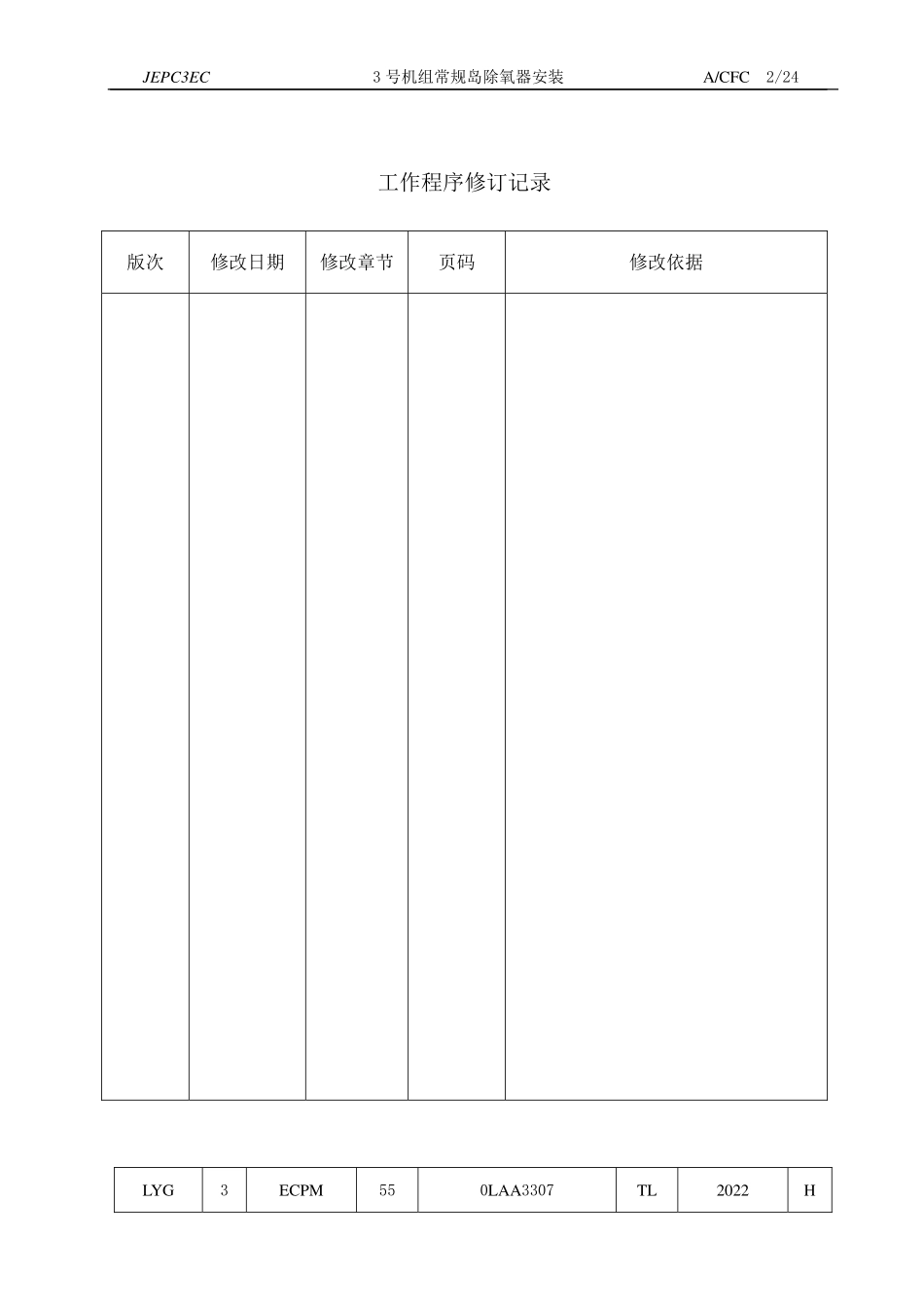

田湾核电站#3常规岛除氧器安装方案 -15.6.10_第2页
2/24

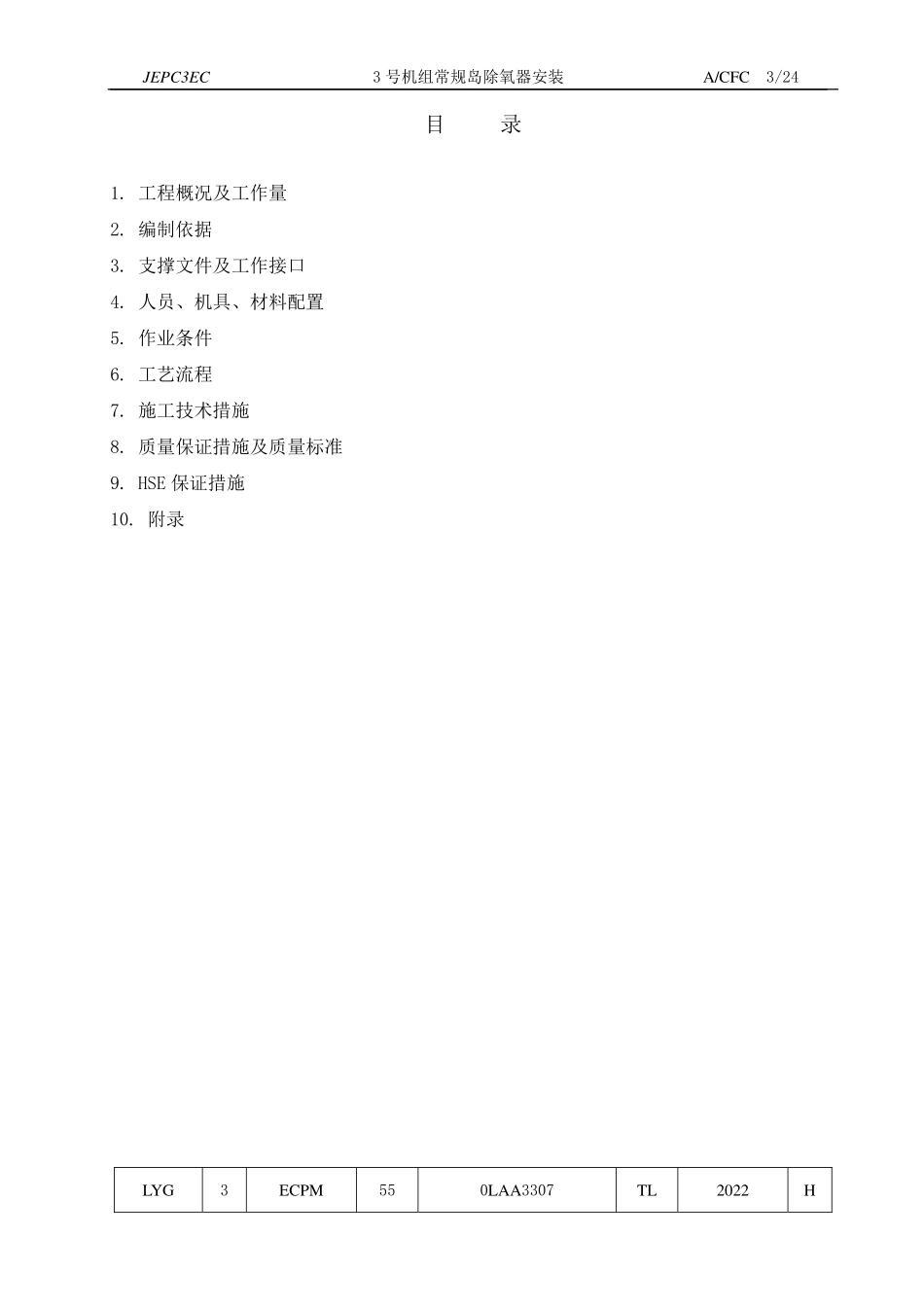

田湾核电站#3常规岛除氧器安装方案 -15.6.10_第3页
3/24
田湾核电站3、4号机组常规岛土建安装工程Civil&ErectionWorksOf#3,#4CIsTNPS文件编码LYG3ECPM550LAA3307TL2022H文件名称:DocumentName3号机组常规岛除氧器安装文件类别:施工方案DocumentType编号:CodeCP-PM-2-0022编制部门:DeveloperDepartment工程管理部受控状态:ControlStatusA2015.06.10CFC根据函件JFSL-KQ-01047-JEIL报备A02015.05.30PRE高有翔邱劲松华兴发报审版次Rev.日期Date状态Status编制/修改Dra./Mod.审核Reviewedby批准Approvedby修改说明Modification-Description连云港核电项目部LianyungangNuclearPowerProjectDepartment本文件产权属于江苏省电力建设第三工程公司所有,未经许可,不得以任何方式外传。ThisdocumentisthepropertyofJiangsuElectricPowerConstructionNo.3EngineeringCompany(JEPC3EC),nopartofthisdocumentmaybereproducedbyanymeans,nortransmittedwithoutthewrittenpermissionoftheJEPC3EC.LYG3ECPM550LAA3307TL2022HJEPC3EC3号机组常规岛除氧器安装A/CFC2/24工作程序修订记录版次修改日期修改章节页码修改依据LYG3ECPM550LAA3307TL2022HJEPC3EC3号机组常规岛除氧器安装A/CFC3/24目录1.工程概况及工作量2.编制依据3.支撑文件及工作接口4.人员、机具、材料配置5.作业条件6.工艺流程7.施工技术措施8.质量保证措施及质量标准9.HSE保证措施10.附录LYG3ECPM550LAA3307TL2022HJEPC3EC3号机组常规岛除氧器安装A/CFC4/241.工程概况及工作量1.1田湾核电站3号机组常规岛除氧器为单筒式除氧器(型号:YYN-6760/450),分三段运至现场,组装焊接后筒体长49410mm、规格为φ4560mm×30mm,净重约256t。除氧器采用卧式放置的方式安装在3只滑动支座1只固定支座上,安装固定后按照厂家、设计院提供的图纸、资料要求的内容进行内、外部部件安装及除氧器内部和管道冲洗施工。1.2计划施工工期:除氧器整体就位找平找正30个工日除氧器内部部件、外部平台楼梯栏杆安装及筒体内部和管道冲洗90个工日2.编制依据2.1LYG-3-NRJ1-31-1UMA0021-DG-0401-HB/CFC3号机组汽轮机厂房附属机械及辅助设备安装图2.2LYG-3-D105-52-BB300000-MN-0001-H设备安装和使用说明书2.3LYG-3-D105-52-BB300000-MN-0003-H设备包装、运输、贮存条件、维护保养文件2.4除氧器厂家图纸2.5DL5190.3-2012电力建设施工技术规范第3部分:汽轮发电机组2.6DL/T5210.3-2009电力建设施工质量验收及评价规程第3部分:汽轮发电机组2.7DL5009.1-2002电力建设安全工作规程2.8工程建设强制性条文(电力工程部分)2011版2.9GB50231-2009机械设备安装工程施工及验收通用规范2.10GB150.1~150.4-2011压力容器3.支撑文件及工作接口3.1WP-PM-0-028A/CFC容器、集装式设备安装3.2WP-PM-0-040A/CFC工程物项维护保养管理3.3WP-PM-1-019C/CFC脚手架搭设与维护3.4WP-PM-1-023C/CFC油漆施工3.5WP-PM-3-001A/CFC施工用电管理3.6WP-SS-0-013B/CFC特种作业人员管理3.7WP-SS-0-020A/CFC安全、电气、起重工器具管理3.8WP-SS-0-025A/CFC消防安全管理LYG3ECPM550LAA3307TL2022HJEPC3EC3号机组常规岛除氧器安装A/CFC5/243.9WP-SS-0-026A/CFC防火防爆安全管理3.10WP-SS-0-029A/CFC人身事故应急预案3.11WP-SS-0-042A/CFC受限空间作业管理4.人员、材料、机具配置4.1人员配置要求4.1.1参加施工人员工种齐全,特殊工种作业人员均持有效证件。4.1.2参加作业人员已经过三级安全教育,并已考试合格。4.1.3参加作业人员具有较强的技能,并经过施工方案技术、安全交底,方可上岗。4.1.4劳动力的配置序号工种数量(人)职责1安装班长1名组织人员到位、内部协调2技术员1名负责相应的技术工作3测量人员2名负责现场测量定位4QA人员1名监督现场执行质量管理程序、施工文件的实施情况5QC人员1名现场质量监督、检查工作6安全员1名负责现场的安全、文明施工工作7安装工10名除氧器组装就位8风、电焊工2名配合安装工做安装过程中相应的焊接工作9起重工2名相应的起重吊装作业及指挥起重器械作业工作10电工1名负责现场的施工用电及相关接线工作11架子工4名除氧器安装施工用脚手架的搭设4.2材料配置材料规格单位数量斜垫铁200×100×30-10付56平垫铁200×100×...
