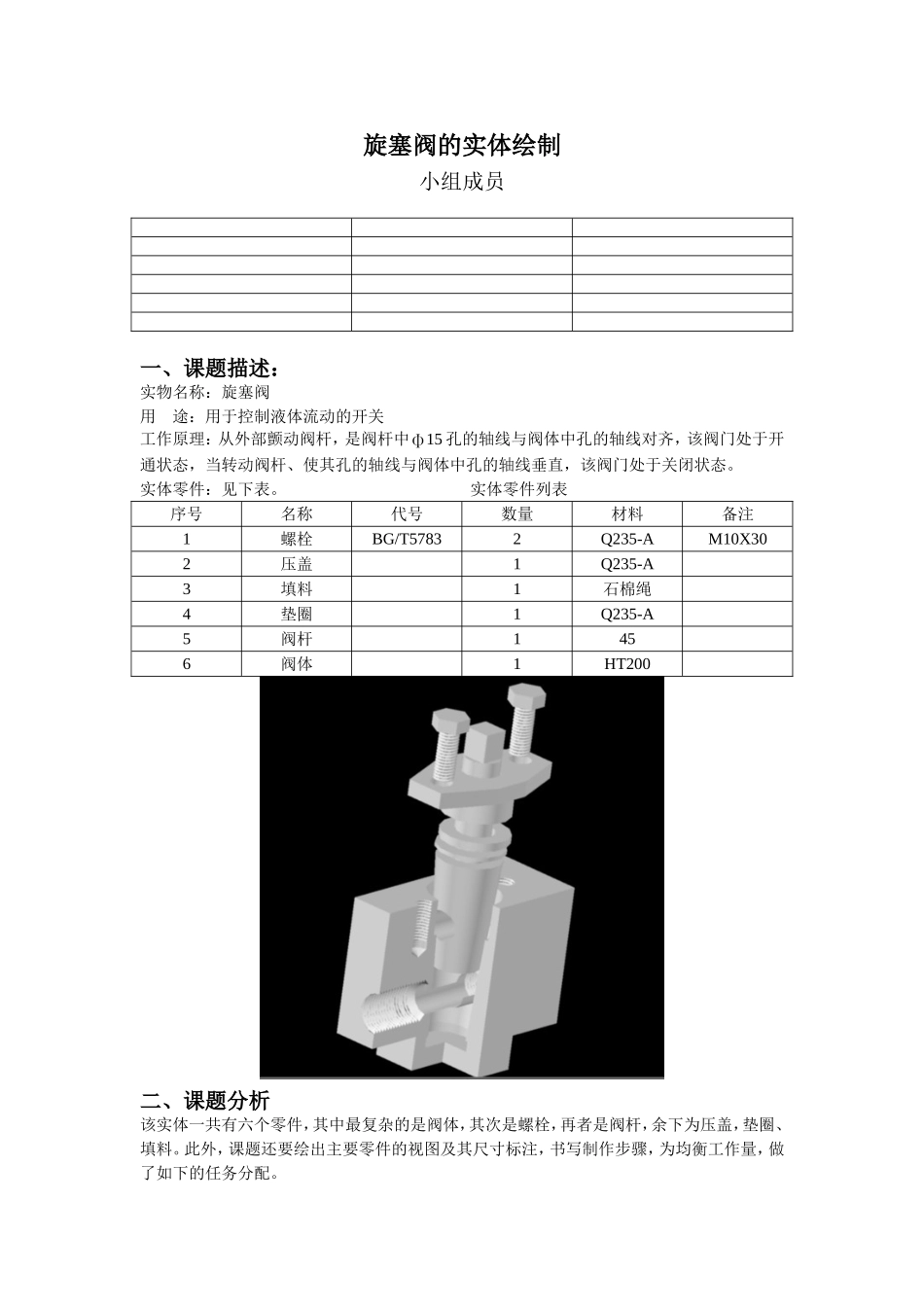

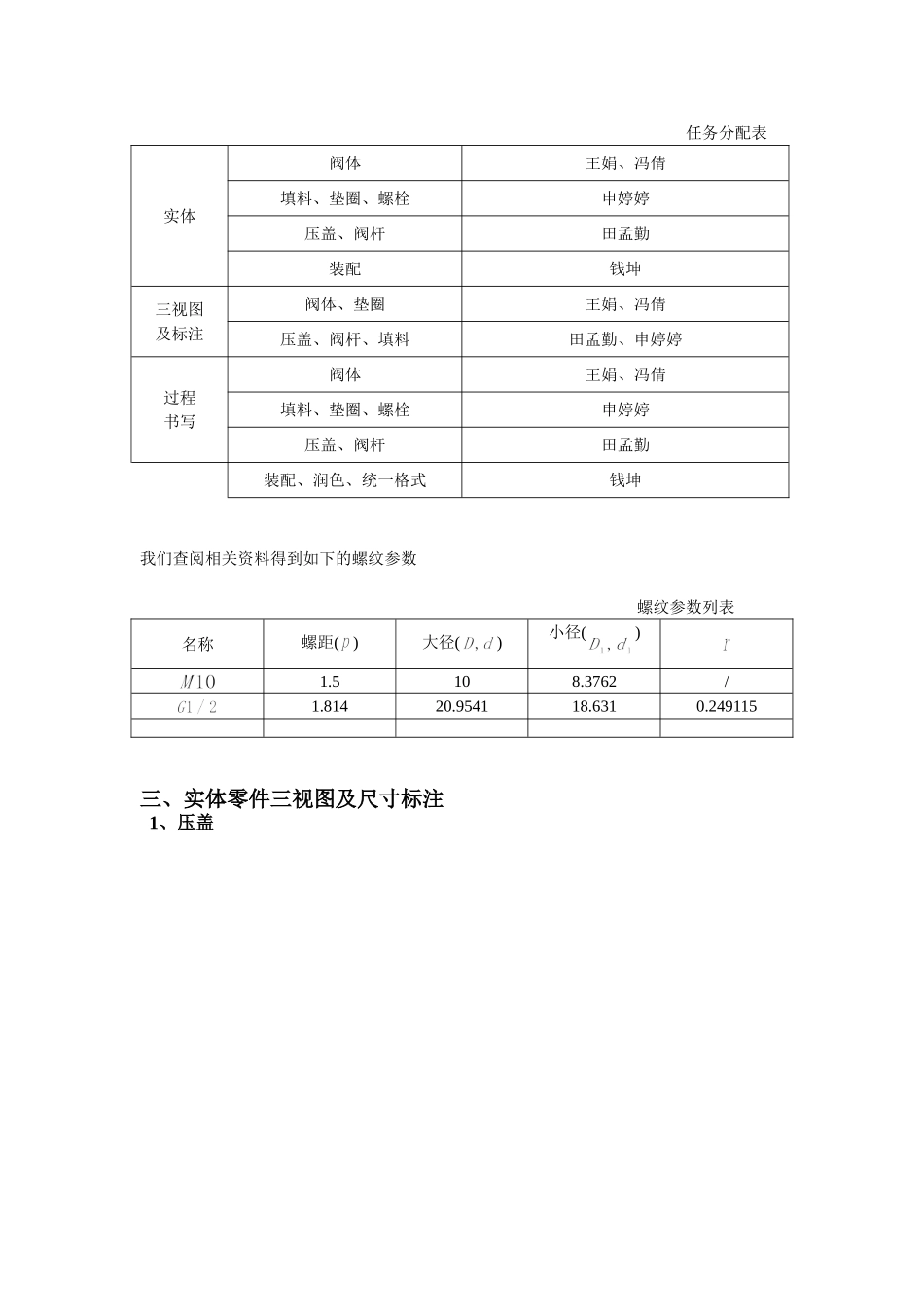

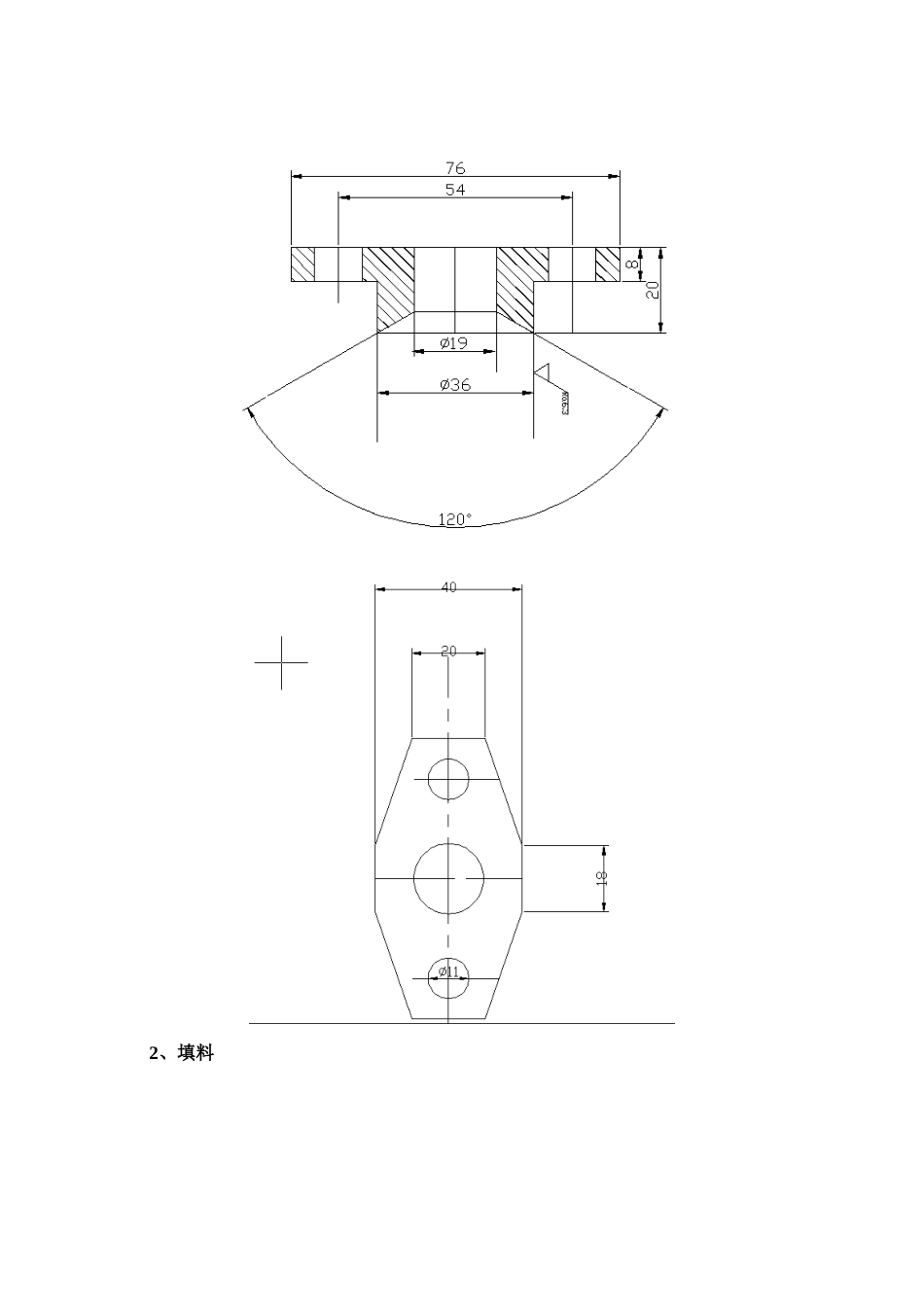

旋塞阀的实体绘制小组成员一、课题描述：实物名称：旋塞阀用途：用于控制液体流动的开关工作原理：从外部颤动阀杆，是阀杆中15孔的轴线与阀体中孔的轴线对齐，该阀门处于开通状态，当转动阀杆、使其孔的轴线与阀体中孔的轴线垂直，该阀门处于关闭状态。实体零件：见下表。实体零件列表序号名称代号数量材料备注1螺栓BG/T57832Q235-AM10X302压盖1Q235-A3填料1石棉绳4垫圈1Q235-A5阀杆1456阀体1HT200二、课题分析该实体一共有六个零件，其中最复杂的是阀体，其次是螺栓，再者是阀杆，余下为压盖，垫圈、填料。此外，课题还要绘出主要零件的视图及其尺寸标注，书写制作步骤，为均衡工作量，做了如下的任务分配。任务分配表实体阀体王娟、冯倩填料、垫圈、螺栓申婷婷压盖、阀杆田孟勤装配钱坤三视图及标注阀体、垫圈王娟、冯倩压盖、阀杆、填料田孟勤、申婷婷过程书写阀体王娟、冯倩填料、垫圈、螺栓申婷婷压盖、阀杆田孟勤装配、润色、统一格式钱坤我们查阅相关资料得到如下的螺纹参数螺纹参数列表名称螺距()大径()小径()1.5108.3762/1.81420.954118.6310.249115三、实体零件三视图及尺寸标注1、压盖2、填料3、垫圈4、阀杆5、阀体主视图俯视图左视图四、实体零件绘制过程1、垫圈、填料的绘制第一步：在俯视图状态下，在“绘图”工具栏中打开“建模”，选择“圆柱体”，画一个直径为34，高为4的一个圆柱体，一个直径为19，高为8的圆柱体，一个直径为34，高2的圆柱体。第二步：将视图切换到主视图状态，选择“平移”，系统提示选择移动对象，选中高为8的圆柱体，基点为圆柱体上底面圆心，终点为高为4的圆柱上底面圆心。再选中高位8的圆柱体，选择“编辑”->“带基点复制”，基点为上底面圆心，选择“粘贴”，粘贴点为高为2的圆柱的上底面圆心。第三步：将视图切换到俯视图，选择“修改”->“实体编辑”->“差集”。系统提示选择被减体，选中垫圈，按回车，系统提示选择减体，选中小圆柱体，按回车即可。在用同样的方法制作填料。其结果如下图所示：2、螺栓的绘制基本思想：螺栓分为螺帽和螺栓杆两个部分，分开绘制。其过程如下：第一步：选择“视图”—>“三维视图”—>“主视图”，启动正交模式，选择“绘图”—>“正多边形”，绘制一个边长为1.5的正三角形。过正三角形的顶点画底面的垂线，点击“绘图”—>“点”—>“定数等分”，将这根垂线8等分，点击“格式”—>“点样式”，将点样式换成一个容易观测到的样式。过1/8处画一条水平的构造线，如图所示：第二步：用直线画出相交部分，同时通过删除和修剪命令去除一些不必要的辅助线和辅助物。如下图所示：第三步：绘图—面域（选择梯形的各边创建一个面域），点击旋转图标，选择对象梯形，旋转基点为梯形上底面的中点，旋转角度为270度。第四步：绘制两个同心圆，直径分别为8.3762023679，10，启动正交模式，过圆心画一条水平的构造线，取消正交模式，在命令行中用move命令，选择梯形以梯形上底面的中点为基点，移动至小圆的与水平构造线的交点，如图所示：第五步：启动正交模式，过大圆与水平构造线的交点画一条垂直构造线，过梯形两个底角作两条水平的构造线，再画出两个交点之间的直线，如图：第六步：将所需要的图形(梯形和构造线)通过move命令移动到空白处，修剪图形，删除构造线，并用多线段画出一个梯形，如下图所示：第七步：将当前视图切换到俯视图，点击“绘图”—＞“螺旋线”，在空白处任选一点为底面的中心点，指定底面直径和顶面直径为8.3762023679，选择圈高h为1.5，圈数t为20圈。将视图切换到主视图可见如下图形：第八步：将视图切换到俯视图，点击“绘图”—＞“建模”—＞“扫掠”，系统提示选择要扫掠的对象，选中梯形，系统提示选择要扫掠的路径，选中螺旋线，扫掠图形及其渲染图形如下所示：第九步：将当前视图切换到俯视图，画一个底面直径为10，高度为28的圆柱体。第十步：将当前视图切换到主视图，输入move命令，选择螺旋线，以其底面圆心为基点，终点为圆柱下底面圆心，如下图所示：第十一步：选择“修改”—＞“实体编辑”—＞“差集”，选择被减的实体为圆柱体，选择要减去的实体为里面的弹簧，回车确认，得到如下的图形：
