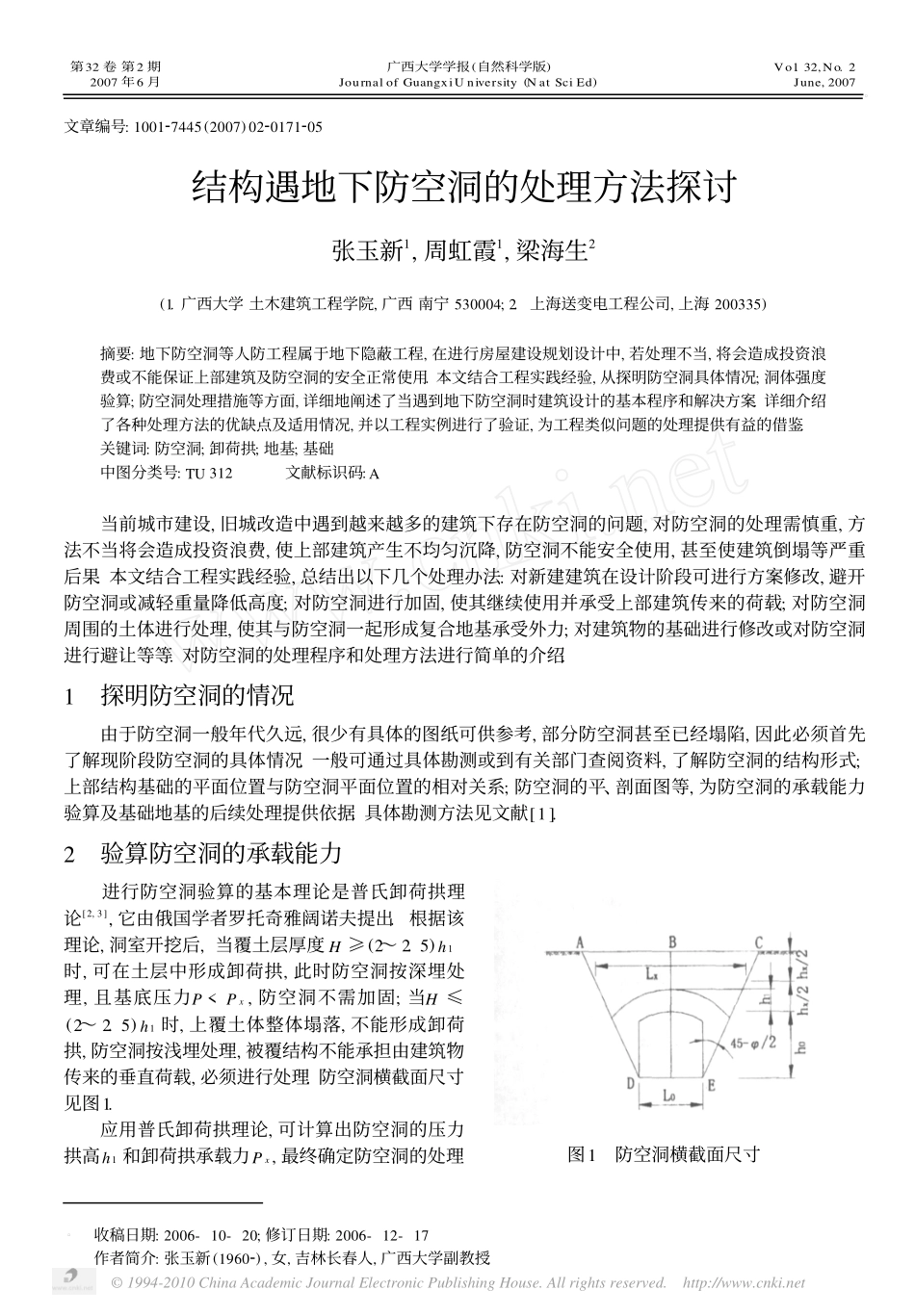

结构遇地下防空洞的处理方法探讨VIP免费

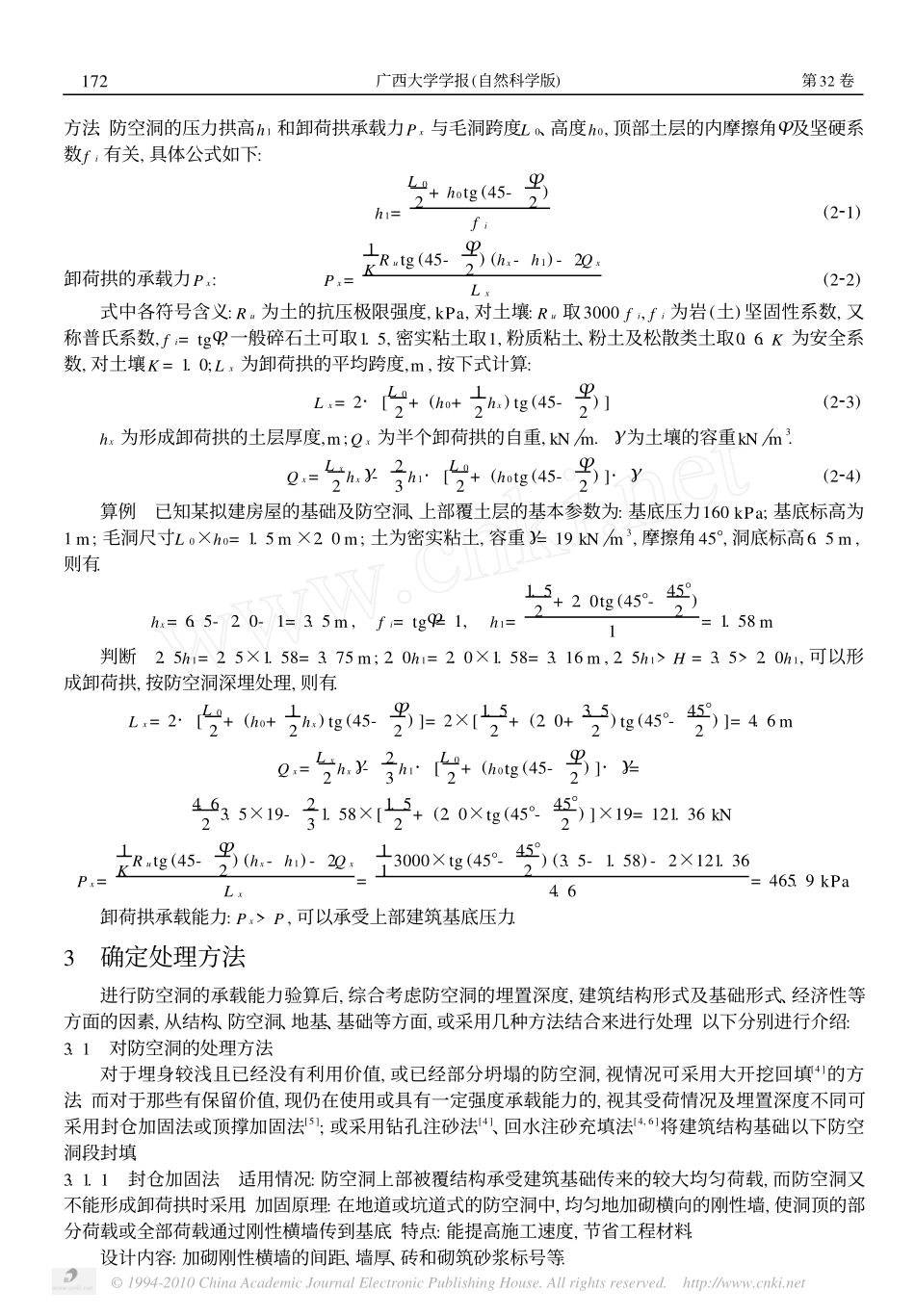

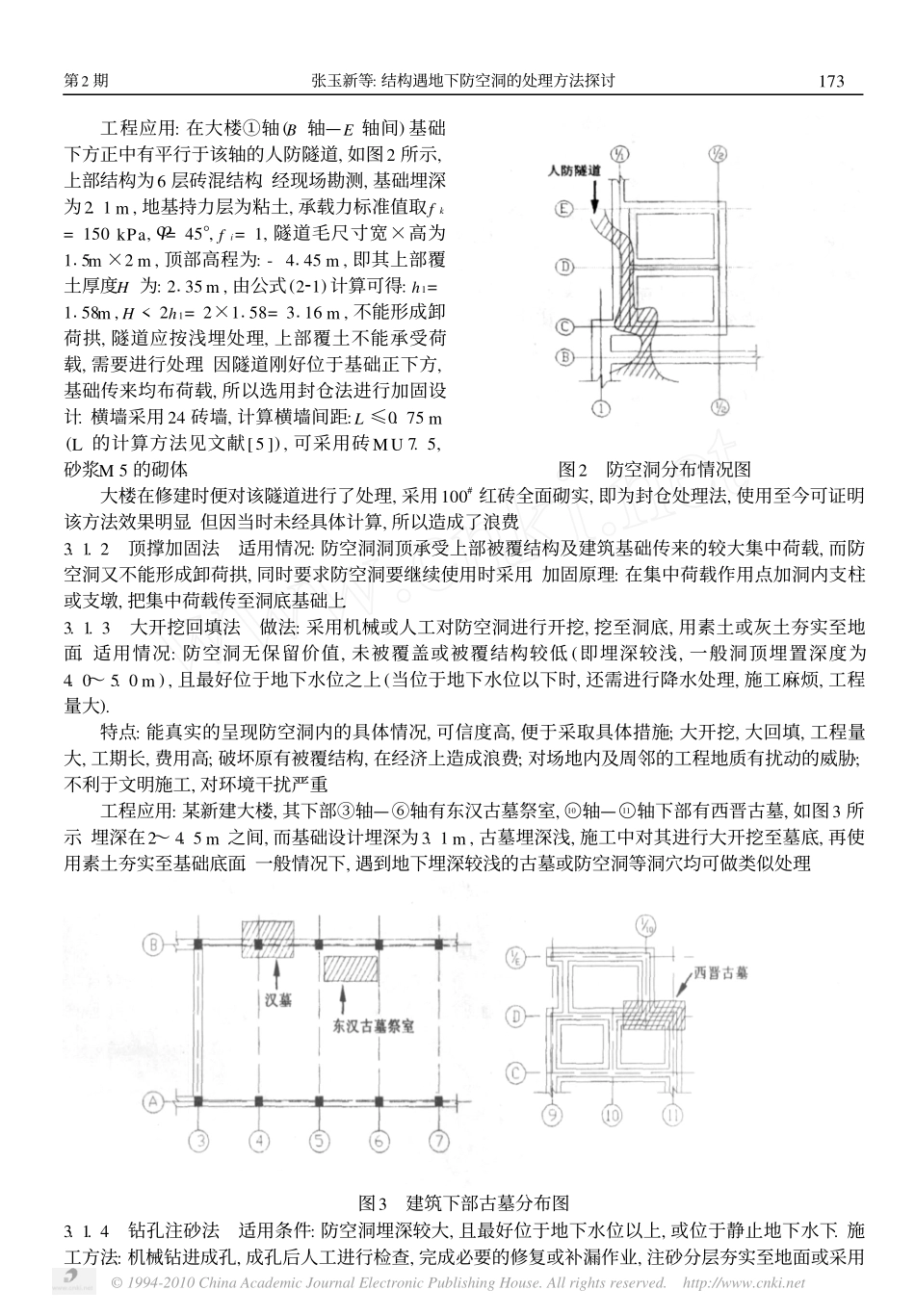

©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.netα文章编号:100127445(2007)0220171205结构遇地下防空洞的处理方法探讨张玉新1,周虹霞1,梁海生2(1.广西大学土木建筑工程学院,广西南宁530004;2.上海送变电工程公司,上海200335)摘要:地下防空洞等人防工程属于地下隐蔽工程,在进行房屋建设规划设计中,若处理不当,将会造成投资浪费或不能保证上部建筑及防空洞的安全正常使用.本文结合工程实践经验,从探明防空洞具体情况;洞体强度验算;防空洞处理措施等方面,详细地阐述了当遇到地下防空洞时建筑设计的基本程序和解决方案.详细介绍了各种处理方法的优缺点及适用情况,并以工程实例进行了验证,为工程类似问题的处理提供有益的借鉴.关键词:防空洞;卸荷拱;地基;基础中图分类号:TU312文献标识码:A当前城市建设,旧城改造中遇到越来越多的建筑下存在防空洞的问题,对防空洞的处理需慎重,方法不当将会造成投资浪费,使上部建筑产生不均匀沉降,防空洞不能安全使用,甚至使建筑倒塌等严重后果.本文结合工程实践经验,总结出以下几个处理办法:对新建建筑在设计阶段可进行方案修改,避开防空洞或减轻重量降低高度;对防空洞进行加固,使其继续使用并承受上部建筑传来的荷载;对防空洞周围的土体进行处理,使其与防空洞一起形成复合地基承受外力;对建筑物的基础进行修改或对防空洞进行避让等等.对防空洞的处理程序和处理方法进行简单的介绍.1探明防空洞的情况由于防空洞一般年代久远,很少有具体的图纸可供参考,部分防空洞甚至已经塌陷,因此必须首先了解现阶段防空洞的具体情况.一般可通过具体勘测或到有关部门查阅资料,了解防空洞的结构形式;上部结构基础的平面位置与防空洞平面位置的相对关系;防空洞的平、剖面图等,为防空洞的承载能力验算及基础地基的后续处理提供依据.具体勘测方法见文献[1].2验算防空洞的承载能力图1防空洞横截面尺寸进行防空洞验算的基本理论是普氏卸荷拱理论[2,3],它由俄国学者罗托奇雅阔诺夫提出.根据该理论,洞室开挖后,当覆土层厚度H≥(2～2.5)h1时,可在土层中形成卸荷拱,此时防空洞按深埋处理,且基底压力PH=3.5>2.0h1,可以形成卸荷拱,按防空洞深埋处理,则有.Lx=2·[L02+(h0+12hx)tg(45-Υ2)]=2×[1.52+(2.0+3.52)tg(45°-45°2)]=4.6mQx=Lx2hxΧ-23h1·[L02+(h0tg(45-Υ2)]·Χ=4.623.5×19-231.58×[1.52+(2.0×tg(45°-45°2)]×19=121.36kNPx=1KRutg(4...
