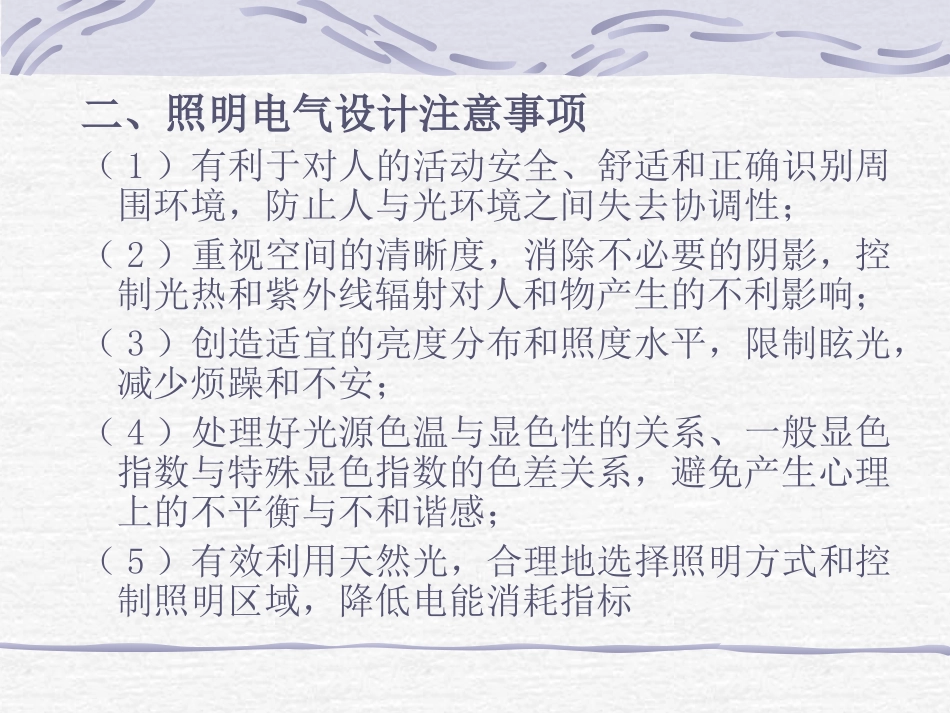

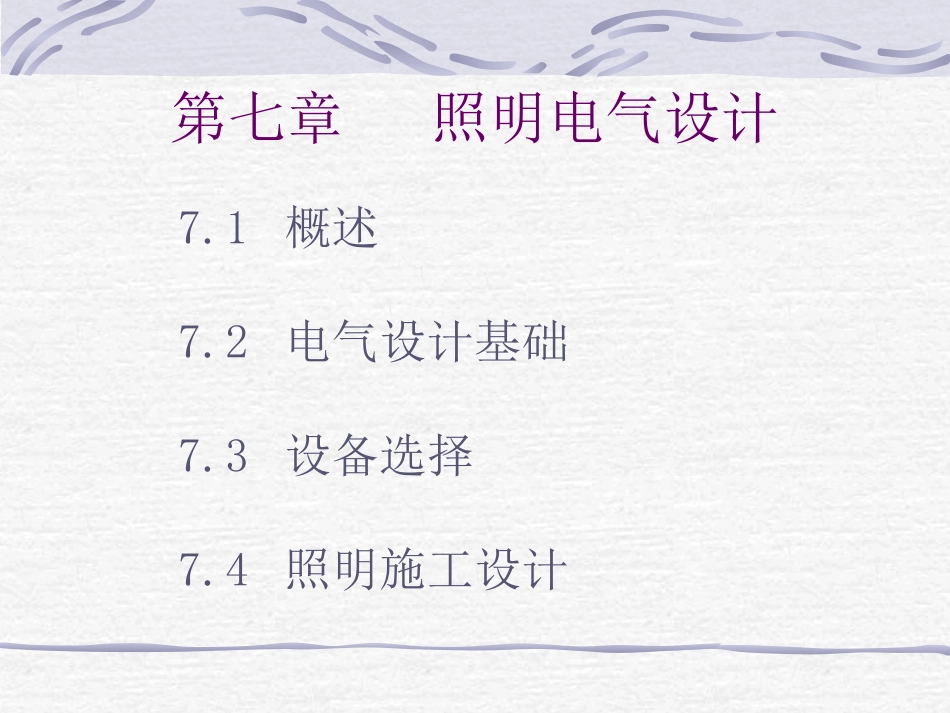

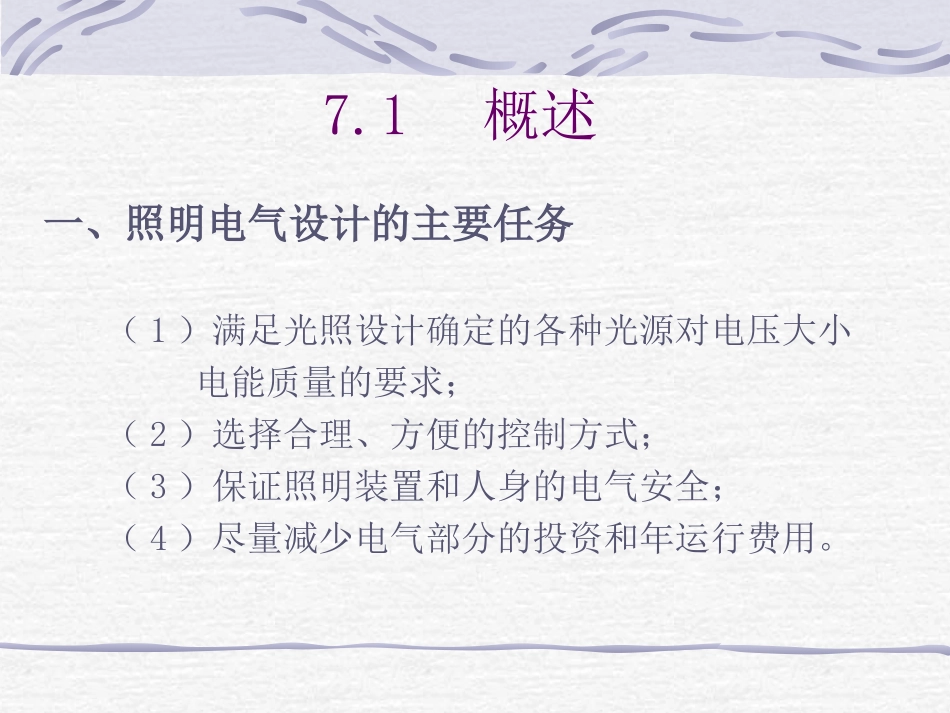

第七章照明电气设计7.1概述7.2电气设计基础7.3设备选择7.4照明施工设计一、照明电气设计的主要任务（1）满足光照设计确定的各种光源对电压大小电能质量的要求；（2）选择合理、方便的控制方式；（3）保证照明装置和人身的电气安全；（4）尽量减少电气部分的投资和年运行费用。7.1概述二、照明电气设计注意事项（1）有利于对人的活动安全、舒适和正确识别周围环境，防止人与光环境之间失去协调性；（2）重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响；（3）创造适宜的亮度分布和照度水平，限制眩光，减少烦躁和不安；（4）处理好光源色温与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡与不和谐感；（5）有效利用天然光，合理地选择照明方式和控制照明区域，降低电能消耗指标三、照明电气设计的步骤（一）负荷计算（二）管网的综合（三）施工图的绘制（四）照明控制策略、方式和系统的确定（五）概算(预算)书的编制7.1电气设计基础一、初始资料搜集（1）建筑的平面、立面和剖面图；（2）建筑的建设规模、生产工艺、建筑构造和总平面布置情况；（3）电力系统情况：供电电源的供电方式、供电的电压等级、电源的回路数、对功率因数的要求等；（4）工艺设备布置图和室内布置图；（5）建设标准；（6）进户电源的进线方位，对进户标高的要求；（7）工程建设地点的气象、地质资料，建筑物周围的土壤类别和自然环境，防雷接地装置有无障碍二、照明供电（1）照明对电压质量的要求1、电压漂移2、电压波动与闪变电压波动电压闪变%100minmaxnfUUUu%100)(2110ffuau%100nnuUUU（2）照明负荷分级一级负荷、二级负荷、三级负荷（3）电压和供电方式的选择1）在正常环境中，我国灯用电压一般为220V；2）容易触及而又无防止触电措施的固定式或移动式灯具，及在一些危险场合，使用电压不应超过24V；3）手提行灯的电压一般采用36V，但在一些特定场合工作时，供电电压不应超过12V；4）由蓄电池供电时，割据容量、电源、使用要求等因素分别采用220V、36V、24V、12V；5）热力管道隧道和电缆隧道内的照明电压宜采用36V。三、照明负荷计算（一）需用系数法1.照明器的设备容量2.分支回路的计算负荷——各个照明器的设备负荷，单位为kW；——照明器的数量；——插座回路的需用系数。eiPjslPePniiexljslPkP1nxlk3.干线计算负荷——各个分支回路的计算负荷kW；——分支回路的数量；——照明干线回路的需用系数nijslixLjsLPkP1jsLPjsliPnxLk4.进户线、低压总干线的计算负荷—干线的计算负荷，单位为kW；—干线的数量；—进户线、低压总干线的需用系数jsPjsLiPnxknijsLixjsPkP1（二）负荷密度法负荷密度法定义为单位面积上的负荷需求量与建筑面积的乘积。——建筑物的总计算负荷，单位为kW；——单位面积上的负荷需求量，单位为；——建筑面积，单位。1000AKPjsjsPK2mW2mA7.1设备选择一、线路的计算电流1.照明设备接在相电压（1）单相线路的计算电流—单相负荷所在线路的总计算负荷，单位为kW；—单相负荷所在线路的额定相电压，单位为kV；—单相负荷的功率因数。cosNPjsPjsPUPIcosNPUjsPP（2）三相等效负荷——三相等效计算负荷，单位为kW——三个单相负荷中最大的相负荷，单位为kW（3）三相线路的线计算电流——单相负荷所在线路的额定线电压，单位为kV——相负荷的功率因数max3PjsPPjsPmaxPPcos3cos33cos3maxmaxNLPNLPNLjsjsLUPUPUPIcosNLU2.照明设备接在线电压⑴三相等效负荷——三相负荷中最大线间负荷，单位为kW⑵三相线路中的线计算电流max3LjsPPcos3cos33cos3maxmaxNLLNLLNLjsjsLUPUPUPImaxLP二、导线和电缆选择与敷设（一）导体材料及电缆芯数的选择（1）导体材料的选择（2）电缆芯数的选择（二）电线和电缆的型号与敷设条件（三）导线和电缆的截面选择1.按允许载流量(负荷电流)选择⑴长期工作制负荷⑵重复性短时工作负荷。⑶短时工作制负荷。⒉按允许电压损失选择⒊按机械强度选择⒋按热稳定性的最小截面校验（四）在照明电气设计中，还应按以下的...
