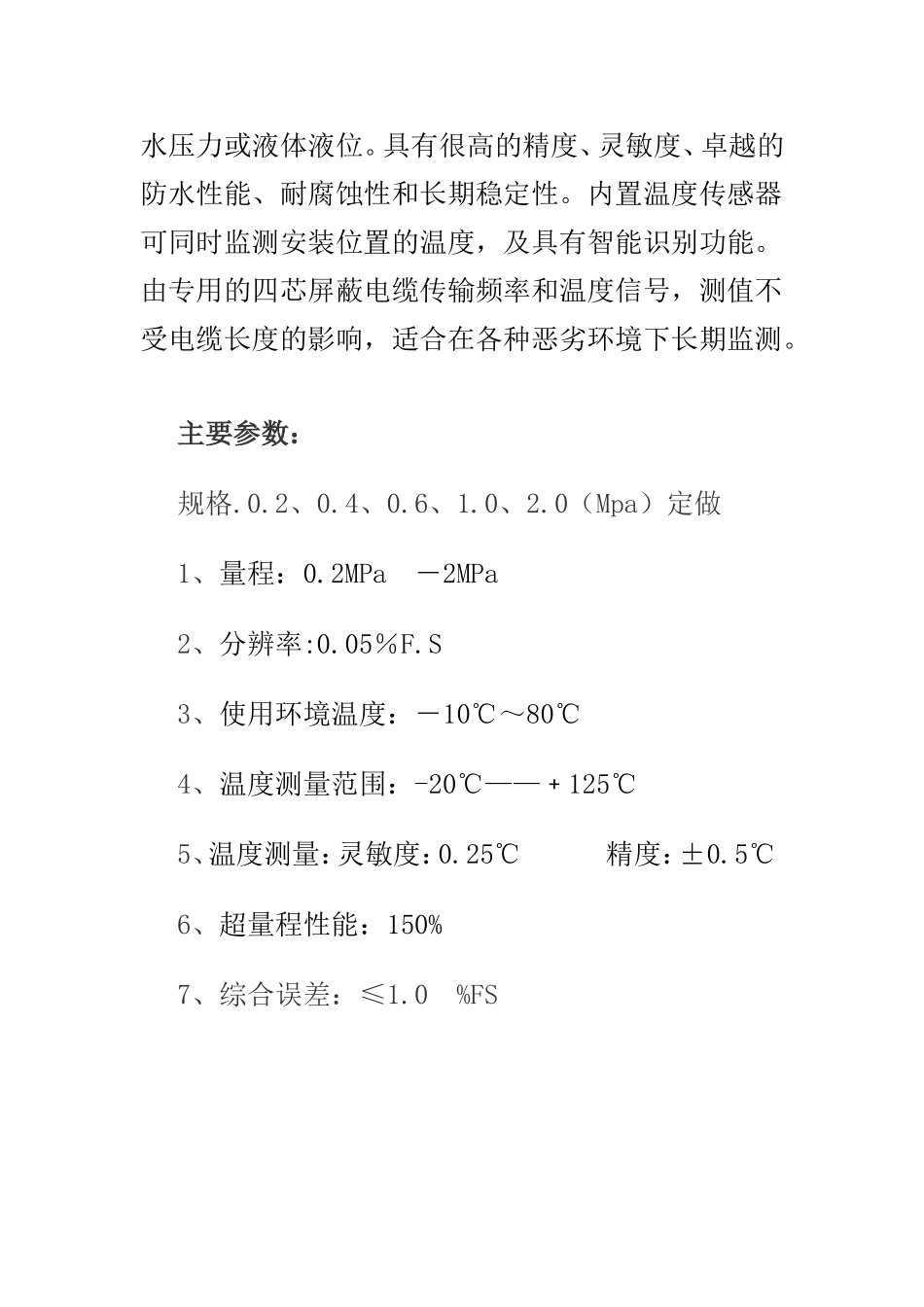

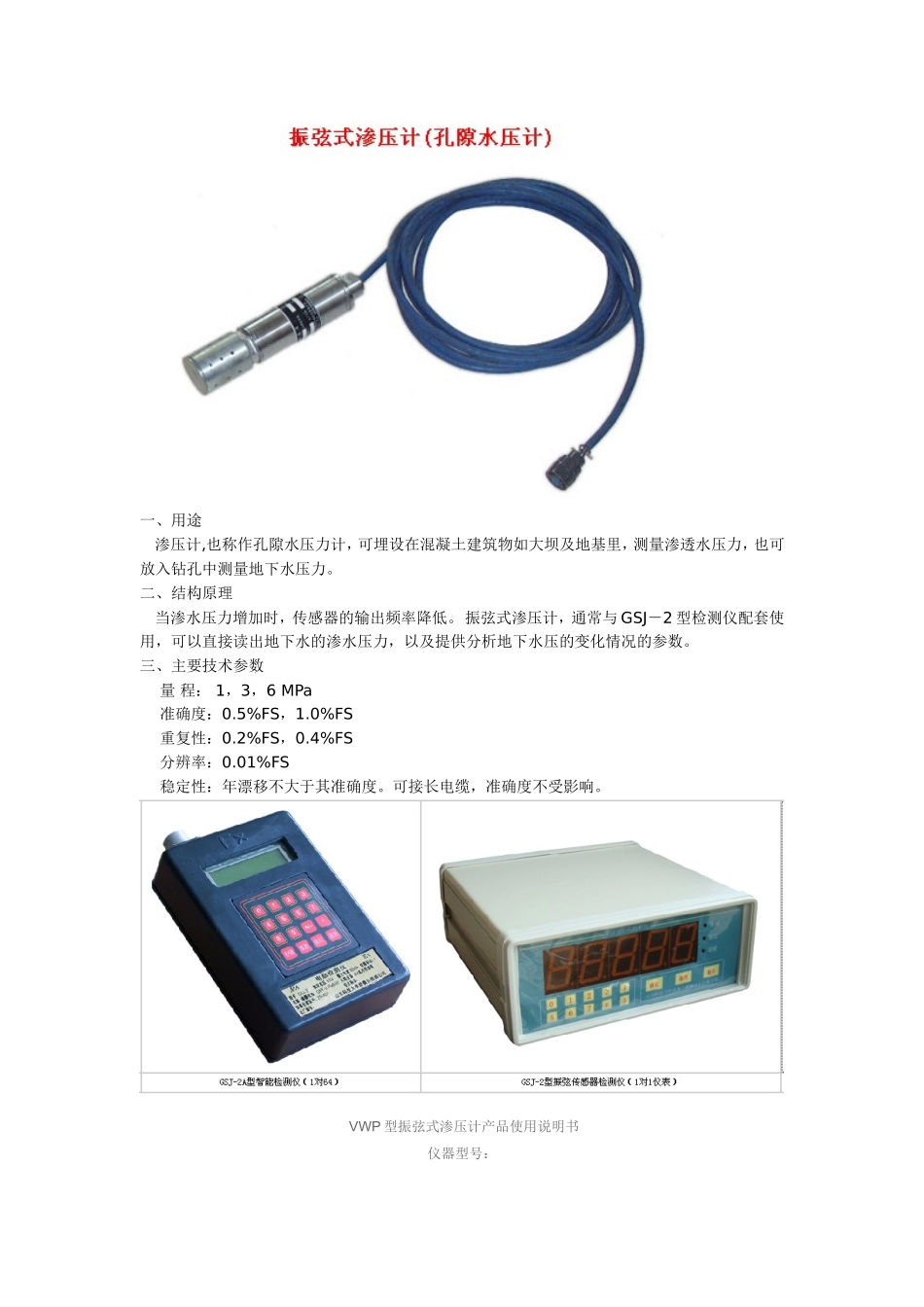

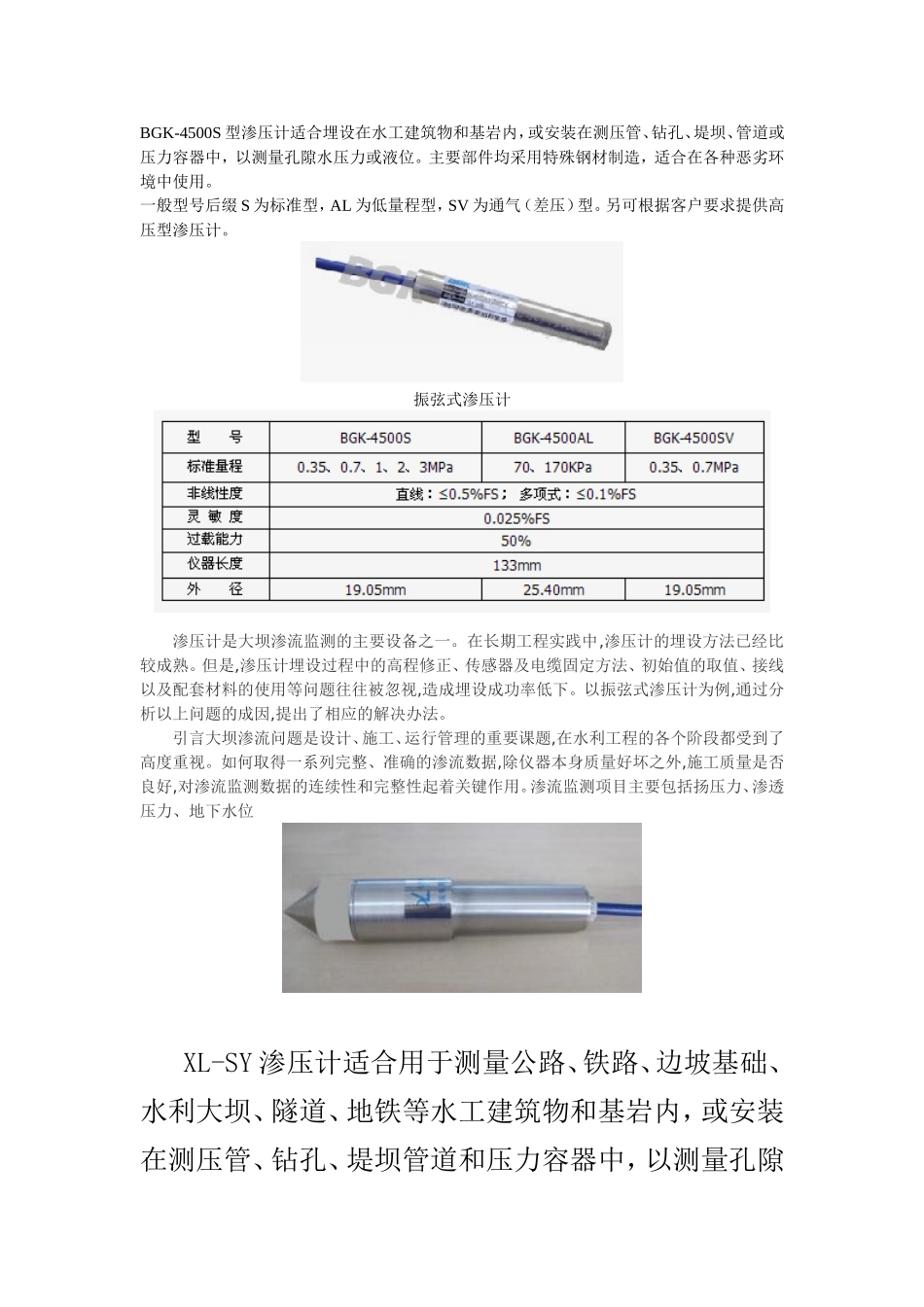

BGK-4500S型渗压计适合埋设在水工建筑物和基岩内，或安装在测压管、钻孔、堤坝、管道或压力容器中，以测量孔隙水压力或液位。主要部件均采用特殊钢材制造，适合在各种恶劣环境中使用。一般型号后缀S为标准型，AL为低量程型，SV为通气（差压）型。另可根据客户要求提供高压型渗压计。振弦式渗压计渗压计是大坝渗流监测的主要设备之一。在长期工程实践中,渗压计的埋设方法已经比较成熟。但是,渗压计埋设过程中的高程修正、传感器及电缆固定方法、初始值的取值、接线以及配套材料的使用等问题往往被忽视,造成埋设成功率低下。以振弦式渗压计为例,通过分析以上问题的成因,提出了相应的解决办法。引言大坝渗流问题是设计、施工、运行管理的重要课题,在水利工程的各个阶段都受到了高度重视。如何取得一系列完整、准确的渗流数据,除仪器本身质量好坏之外,施工质量是否良好,对渗流监测数据的连续性和完整性起着关键作用。渗流监测项目主要包括扬压力、渗透压力、地下水位XL-SY渗压计适合用于测量公路、铁路、边坡基础、水利大坝、隧道、地铁等水工建筑物和基岩内，或安装在测压管、钻孔、堤坝管道和压力容器中，以测量孔隙水压力或液体液位。具有很高的精度、灵敏度、卓越的防水性能、耐腐蚀性和长期稳定性。内置温度传感器可同时监测安装位置的温度，及具有智能识别功能。由专用的四芯屏蔽电缆传输频率和温度信号，测值不受电缆长度的影响，适合在各种恶劣环境下长期监测。主要参数：规格.0.2、0.4、0.6、1.0、2.0（Mpa）定做1、量程：0.2MPa－2MPa2、分辨率:0.05％F.S3、使用环境温度：－10℃～80℃4、温度测量范围：-20℃——﹢125℃5、温度测量：灵敏度：0.25℃精度：±0.5℃6、超量程性能：150%7、综合误差：≤1.0%FS一、用途渗压计,也称作孔隙水压力计，可埋设在混凝土建筑物如大坝及地基里，测量渗透水压力，也可放入钻孔中测量地下水压力。二、结构原理当渗水压力增加时，传感器的输出频率降低。振弦式渗压计，通常与GSJ－2型检测仪配套使用，可以直接读出地下水的渗水压力，以及提供分析地下水压的变化情况的参数。三、主要技术参数量程：1，3，6MPa准确度：0.5%FS，1.0%FS重复性：0.2%FS，0.4%FS分辨率：0.01%FS稳定性：年漂移不大于其准确度。可接长电缆，准确度不受影响。VWP型振弦式渗压计产品使用说明书仪器型号：VWP型振弦式渗压计，其中包括有VWP-1、VWP-2、VWP-4、VWP-6、VWP-10、VWP-16、VWP-25等系列型号。仪器用途：VWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。渗压计加装配套附件可在测压管道、地基钻孔中使用。产品特点：渗压计使用场合很广，如测量混凝土的渗透水压力，土壤中的孔隙水压力，扬压力管内的水位等，所以埋设安装时应根据不同情况进行布设。渗压计用于观测土体中的孔隙水压力及岩体和混凝土内的渗透水压力，埋设安装时应根据设计要求进行观测点的布设，并根据被测结构物的特点采用相应的安装埋设方法。工作原理：当被测水压荷载作用在渗压计上，将引起弹性膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同时可同步测出埋设点的温度值。
