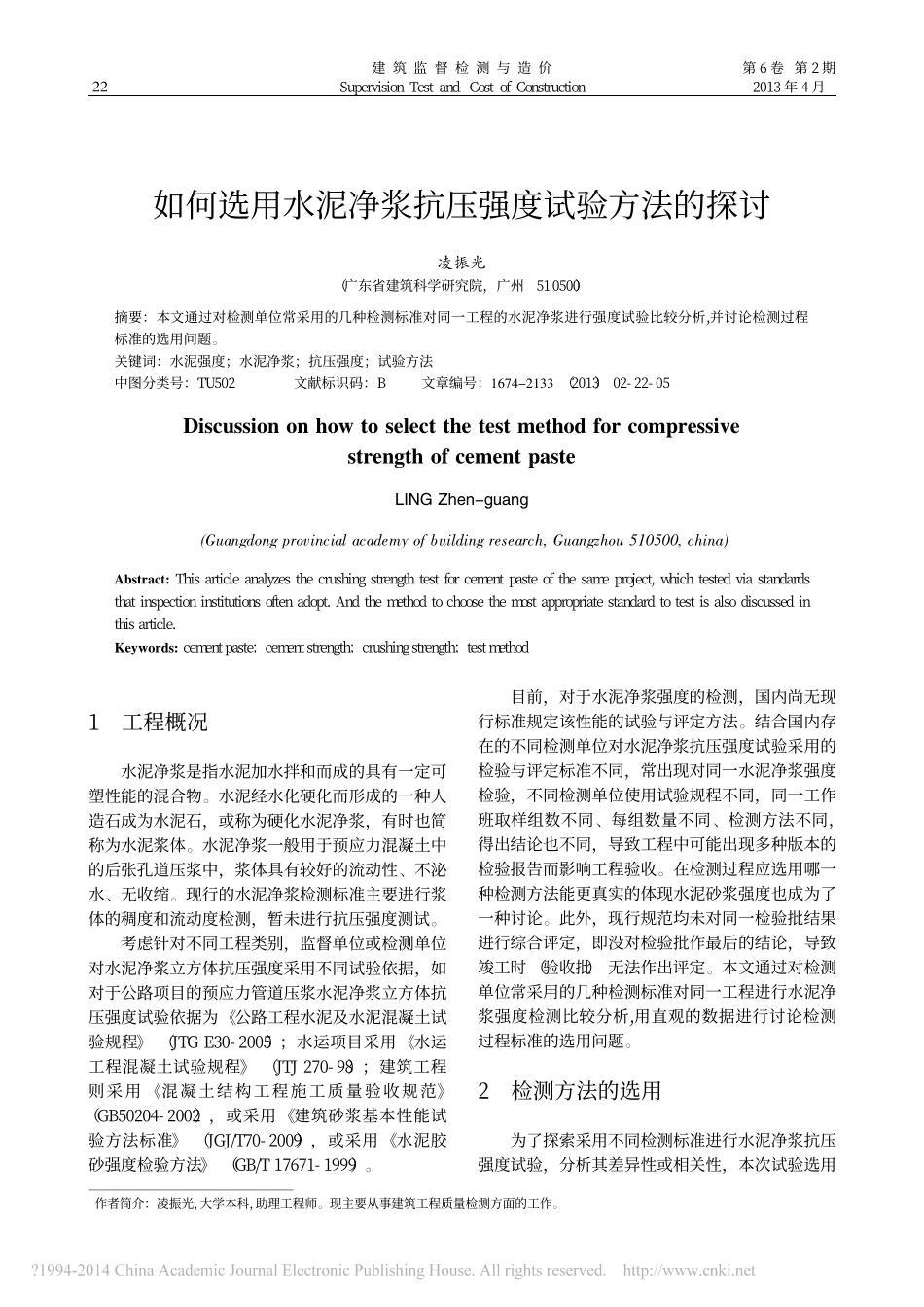

如何选用水泥净浆抗压强度试验方法的探讨VIP免费

作者简介：凌振光，大学本科，助理工程师。现主要从事建筑工程质量检测方面的工作。如何选用水泥净浆抗压强度试验方法的探讨凌振光（广东省建筑科学研究院，广州510500）摘要：本文通过对检测单位常采用的几种检测标准对同一工程的水泥净浆进行强度试验比较分析,并讨论检测过程标准的选用问题。关键词：水泥强度；水泥净浆；抗压强度；试验方法中图分类号：TU502文献标识码：B文章编号：1674-2133（2013）02-22-05DiscussiononhowtoselectthetestmethodforcompressivestrengthofcementpasteLINGZhen-guang(Guangdongprovincialacademyofbuildingresearch,Guangzhou510500,china)Abstract:Thisarticleanalyzesthecrushingstrengthtestforcementpasteofthesameproject,whichtestedviastandardsthatinspectioninstitutionsoftenadopt.Andthemethodtochoosethemostappropriatestandardtotestisalsodiscussedinthisarticle.Keywords:cementpaste；cementstrength；crushingstrength；testmethod1工程概况水泥净浆是指水泥加水拌和而成的具有一定可塑性能的混合物。水泥经水化硬化而形成的一种人造石成为水泥石，或称为硬化水泥净浆，有时也简称为水泥浆体。水泥净浆一般用于预应力混凝土中的后张孔道压浆中，浆体具有较好的流动性、不泌水、无收缩。现行的水泥净浆检测标准主要进行浆体的稠度和流动度检测，暂未进行抗压强度测试。考虑针对不同工程类别，监督单位或检测单位对水泥净浆立方体抗压强度采用不同试验依据，如对于公路项目的预应力管道压浆水泥净浆立方体抗压强度试验依据为《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）；水运项目采用《水运工程混凝土试验规程》（JTJ270-98）；建筑工程则采用《混凝土结构工程施工质量验收规范》（GB50204-2002），或采用《建筑砂浆基本性能试验方法标准》（JGJ/T70-2009），或采用《水泥胶砂强度检验方法》（GB/T17671-1999）。目前，对于水泥净浆强度的检测，国内尚无现行标准规定该性能的试验与评定方法。结合国内存在的不同检测单位对水泥净浆抗压强度试验采用的检验与评定标准不同，常出现对同一水泥净浆强度检验，不同检测单位使用试验规程不同，同一工作班取样组数不同、每组数量不同、检测方法不同，得出结论也不同，导致工程中可能出现多种版本的检验报告而影响工程验收。在检测过程应选用哪一种检测方法能更真实的体现水泥砂浆强度也成为了一种讨论。此外，现行规范均未对同一检验批结果进行综合评定，即没对检验批作最后的结论，导致竣工时（验收批）无法作出评定。本文通过对检测单位常采用的几种检测标准对同一工程进行水泥净浆强度检测比较分析,用直观的数据进行讨论检测过程标准的选用问题。2检测方法的选用为了探索采用不同检测标准进行水泥净浆抗压强度试验，分析其差异性或相关性，本次试验选用建筑监督检测与造价SupervisionTestandCostofConstruction第6卷第2期2013年4月22的水泥净浆为40MPa，水泥浆配合比（水灰比0.425），按《城市桥梁工程施工与质量验收规范》（CJJ2-2008）第8.4.8之6“压浆作业，每一工作台班应留取不少于3组砂浆试块，标准养护28d”养护试件，共60组试块,其中尺寸为40mm×40mm×160mm的试件共20组60块、其中尺寸为70.7mm×70.7mm×70.7mm的试件共40组180块，分别按以下三种检测方法进行试验。方法1根据《混凝土结构工程施工质量验收规范》（GB50204-2002）包括了混凝土结构工程及其分项工程施工质量验收标准、内容和程序，施工现场质量管理和质量控制要求，涉及结构安全的见证及抽样检测。其中预应力分项工程中对灌浆（水泥净浆）的强度的验收有相关规定，故方法1选用《混凝土结构工程施工质量验收规范》（GB50204-2002）之6.5.5进行试验。方法2根据《公路桥涵施工技术规范》(JTG/TF50-2011）7.9.10要求压浆（水泥净浆）时，每一工作班应制作留取不少于3组尺寸为40mm×40mm×160mm的试件，标准养护28天，进行抗压强度和抗折强度试验，作为质量评定的依据。试验方法应按照现行国家标准《水泥胶砂强度检验方法》GB/T17671-1999的规定执行，则方法2选用《水泥胶砂强度检验方法》（GB/T17671...
