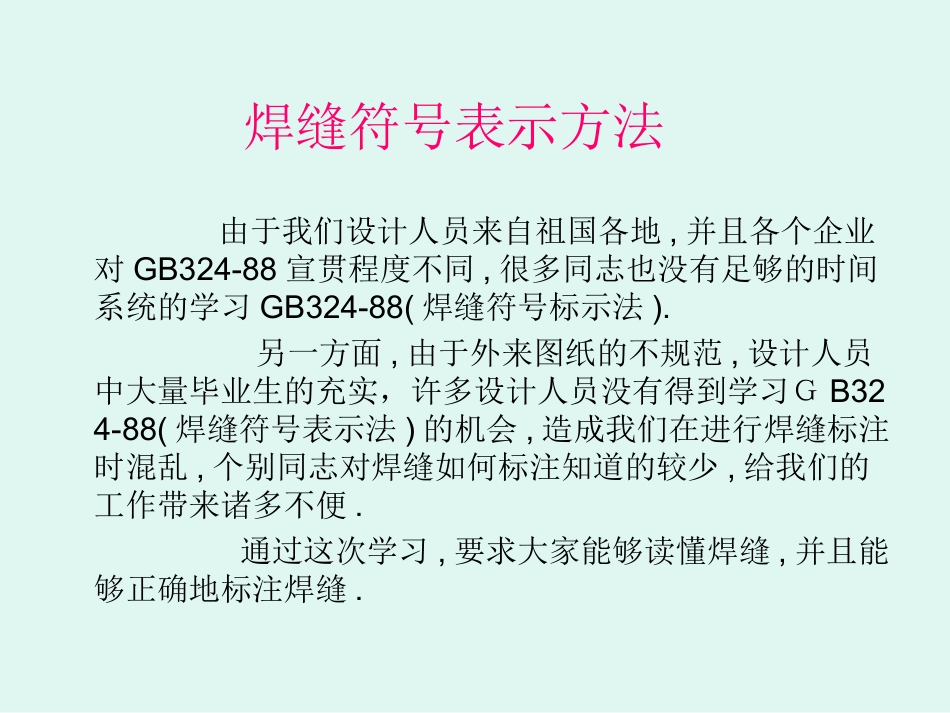

焊缝符号表示方法由于我们设计人员来自祖国各地,并且各个企业对GB324-88宣贯程度不同,很多同志也没有足够的时间系统的学习GB324-88(焊缝符号标示法).另一方面,由于外来图纸的不规范,设计人员中大量毕业生的充实，许多设计人员没有得到学习ＧB324-88(焊缝符号表示法)的机会,造成我们在进行焊缝标注时混乱,个别同志对焊缝如何标注知道的较少,给我们的工作带来诸多不便.通过这次学习,要求大家能够读懂焊缝,并且能够正确地标注焊缝.授课内容•焊缝符号的组成•焊缝符号的综合标注举例(注:焊接术语中是没有综合标注一词的,采用这一说法是想告诉大家:采用GB324-88中的某一部分当作一个完整的焊缝符号是不合适的.)•焊缝标注及技术要求中的注意事项我们在标注焊缝时常见的错误下下面下面的焊缝只表示焊缝某种形式(或者说是焊缝的某种模型,我们知道从模型是看不出实物的尺寸的,下面的两个所谓焊缝就没有说明焊缝的具体尺寸.一个完整的焊缝标示不仅要有焊缝模型(其标准术语叫作焊缝基本符号),还应该有焊缝尺寸符号.1,错把焊缝基本符号当作焊缝符号使用举出上面两个例子,是想提醒大家:焊缝基本符号必须有焊缝尺寸符号相配合才行,但对于上面的对接焊缝大家已用习惯,生产中并没有产生误解,大家仍可沿用.第一第一种情况是对使用哪一种焊缝基本符号模糊不清.第二种情况比较特殊,也是比较难掌握的一点,那就是两个工件的厚度相同,标注相同的焊接符号,为什么一个对,一个不对呢?这是因为宽度尺寸相对大的工件无坡口对接焊缝可以采用双面自动焊能够焊透,而宽度尺寸很小的工件,虽然也能用双面自动焊,但这么小的工件如用自动焊则非常麻烦,而用手工焊则很难焊透,如把它标为双面坡口焊缝用手工焊则比较方便.-----选用的焊缝基本符号必须与焊缝方法相适应.2,焊缝基本符号的选用含糊不清66645¡ã60¡ã-12*800*12000-12*150*500错误正确正确错误错误正确3,指引线指示不清,一个焊缝可以说成是件1的焊缝又能说成是件2的焊缝.在小车架焊缝标示中,这种情况尤其多•一，焊缝符号的组成•基本符号•辅助符号•补充符号•指引线•焊缝尺寸符号一个完整的焊缝符号必须包括上面全部或几部组成，到底用几部份其原则是能全面描述焊缝的形状;大小;位置及有无特殊要求;前三者是每个焊缝必须具有的,缺一就无法把一条焊缝表示清楚,后一条视具体情况而定.一条焊缝不仅要满足强度要求，也要满足工艺要求，既标注的焊缝要合情合理。•焊缝基本符号（焊缝基本符号是表示焊缝横截面形状的符号----只表示形状，不表示焊缝尺寸的大小。这一点经常搞不清。)1,焊缝基本符号2，辅助符号辅助符号是表示焊缝表面特征的符号（如焊缝表面磨平，不许下凹）。3，补充焊缝补充焊缝是补充说明焊缝的某些特征（如现场焊缝，周围焊缝）。补充焊缝应用示例4，指引线我们常见的错误是指引线不完整，不完整的指引线常无法判断坡口方向。•基准线的虚线可以画在实线的上侧或下侧•基准线一般应与图面的底边相平行，但在特殊情况下也可与底边相垂直。•如果在接头的箭头侧，则将基本符号标在基准线的实线侧。•如果在接头的非箭头侧，则将基本符号标在基准线的虚线侧。•对称焊缝可不加虚线。60¡ã60¡ã60¡ã60¡ã2222基准符号可以标在基准线的实线侧,也可标在虚线侧.在实线侧的基准符号,其坡口形式开在箭头的指引侧,标在虚线上的基准符号其坡口形式在箭头的另一侧.双面不对称焊缝应根据不同情况决定是否可剩略虚线(此点与GB324-88略有不同)或或262263535焊接空间不受限制,J形坡口在哪一侧焊接都不受影响,虚线可剩略20,8,20，8,对称焊缝可剩略虚线,焊缝尺寸符号亦可只标注一侧。6焊接空间受限制,两侧坡口尺寸分配不同,形坡口在不同的侧面焊接受影响,虚线不可剩略.5,焊缝尺寸及其标注焊缝尺寸符号所代表的含意焊缝尺寸符号标注示例二,焊缝符号的综合标注举例几点注意事项•焊缝横截面上的尺寸标在基本符号的左侧,•焊缝长度方向的尺寸标在基本符号的右侧.•坡口角度,坡口面角度,根部间隙标在基本符号的上部或下部,•相同数量符号标在尾部,•当需要标注的尺寸数据较多且又不易分辩时,应在数据前面增加相应的尺寸符号,几个常用的尺寸符号:角焊缝焊角...
