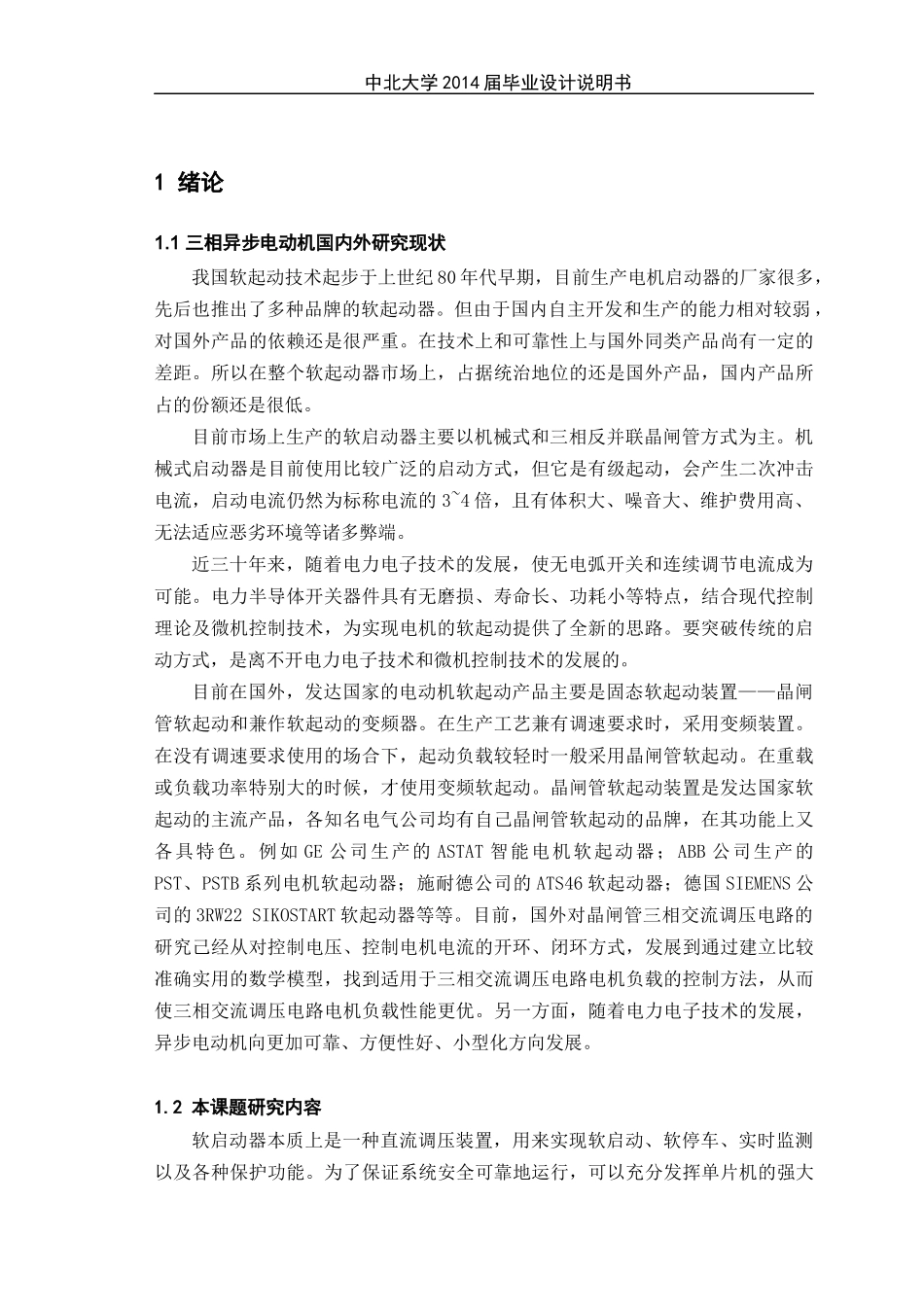

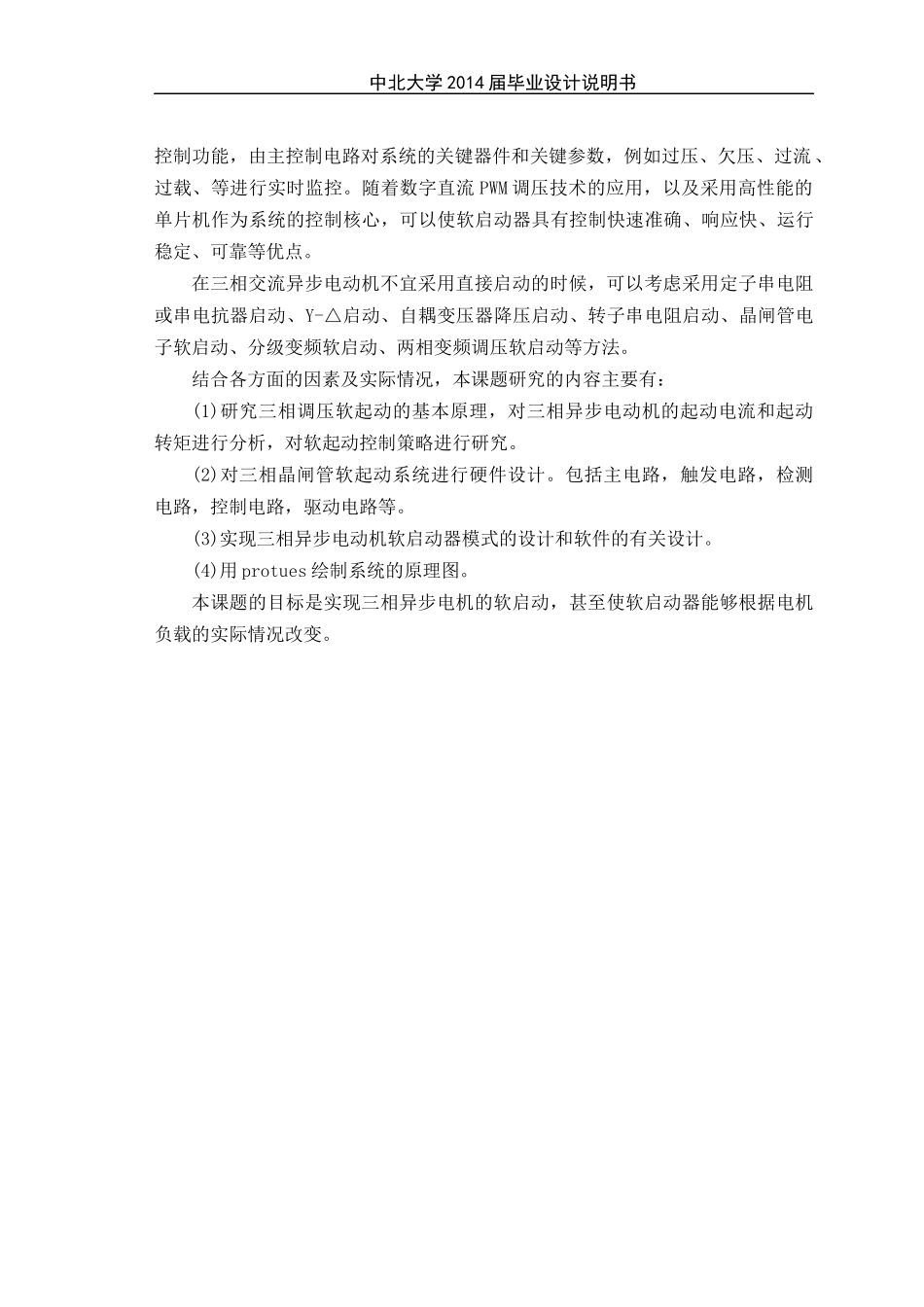

中北大学2014届毕业设计说明书1绪论1.1三相异步电动机国内外研究现状我国软起动技术起步于上世纪80年代早期，目前生产电机启动器的厂家很多，先后也推出了多种品牌的软起动器。但由于国内自主开发和生产的能力相对较弱，对国外产品的依赖还是很严重。在技术上和可靠性上与国外同类产品尚有一定的差距。所以在整个软起动器市场上，占据统治地位的还是国外产品，国内产品所占的份额还是很低。目前市场上生产的软启动器主要以机械式和三相反并联晶闸管方式为主。机械式启动器是目前使用比较广泛的启动方式，但它是有级起动，会产生二次冲击电流，启动电流仍然为标称电流的3~4倍，且有体积大、噪音大、维护费用高、无法适应恶劣环境等诸多弊端。近三十年来，随着电力电子技术的发展，使无电弧开关和连续调节电流成为可能。电力半导体开关器件具有无磨损、寿命长、功耗小等特点，结合现代控制理论及微机控制技术，为实现电机的软起动提供了全新的思路。要突破传统的启动方式，是离不开电力电子技术和微机控制技术的发展的。目前在国外，发达国家的电动机软起动产品主要是固态软起动装置——晶闸管软起动和兼作软起动的变频器。在生产工艺兼有调速要求时，采用变频装置。在没有调速要求使用的场合下，起动负载较轻时一般采用晶闸管软起动。在重载或负载功率特别大的时候，才使用变频软起动。晶闸管软起动装置是发达国家软起动的主流产品，各知名电气公司均有自己晶闸管软起动的品牌，在其功能上又各具特色。例如GE公司生产的ASTAT智能电机软起动器；ABB公司生产的PST、PSTB系列电机软起动器；施耐德公司的ATS46软起动器；德国SIEMENS公司的3RW22SIKOSTART软起动器等等。目前，国外对晶闸管三相交流调压电路的研究己经从对控制电压、控制电机电流的开环、闭环方式，发展到通过建立比较准确实用的数学模型，找到适用于三相交流调压电路电机负载的控制方法，从而使三相交流调压电路电机负载性能更优。另一方面，随着电力电子技术的发展，异步电动机向更加可靠、方便性好、小型化方向发展。1.2本课题研究内容软启动器本质上是一种直流调压装置，用来实现软启动、软停车、实时监测以及各种保护功能。为了保证系统安全可靠地运行，可以充分发挥单片机的强大中北大学2014届毕业设计说明书控制功能，由主控制电路对系统的关键器件和关键参数，例如过压、欠压、过流、过载、等进行实时监控。随着数字直流PWM调压技术的应用，以及采用高性能的单片机作为系统的控制核心，可以使软启动器具有控制快速准确、响应快、运行稳定、可靠等优点。在三相交流异步电动机不宜采用直接启动的时候，可以考虑采用定子串电阻或串电抗器启动、Y-△启动、自耦变压器降压启动、转子串电阻启动、晶闸管电子软启动、分级变频软启动、两相变频调压软启动等方法。结合各方面的因素及实际情况，本课题研究的内容主要有：(1)研究三相调压软起动的基本原理，对三相异步电动机的起动电流和起动转矩进行分析，对软起动控制策略进行研究。(2)对三相晶闸管软起动系统进行硬件设计。包括主电路，触发电路，检测电路，控制电路，驱动电路等。(3)实现三相异步电动机软启动器模式的设计和软件的有关设计。(4)用protues绘制系统的原理图。本课题的目标是实现三相异步电机的软启动，甚至使软启动器能够根据电机负载的实际情况改变。中北大学2014届毕业设计说明书2三相异步电动机的起动控制的研究交流三相异步电动机的传统启动技术，如定子串电阻/电抗器启动、自耦变压器降压启动、星形-三角形降压启动、转子串电阻或频敏变阻器启动等，在交流电动机启动技术发展过程中都有过重要应用。但随着晶闸管技术的发展，三相交流调压软启动器因为具有性能良好、产品多样、电压可连续调节以及转矩或电流可闭环控制等优点，使得电子软启动器得到了深入而广泛的发展，成为软启动市场中的主流产品。2.1三相异步电机的启动方法三相异步电动机的起动方法主要有直接起动、传统减压启动和软启动三种启动方法。下面就分别做详细介绍。2.1.1直接起动直接起动，也叫全压起动。起动时通过一些直接起动设备，将全部电源电压(即全压)直接加到异步电动机的定子绕...
