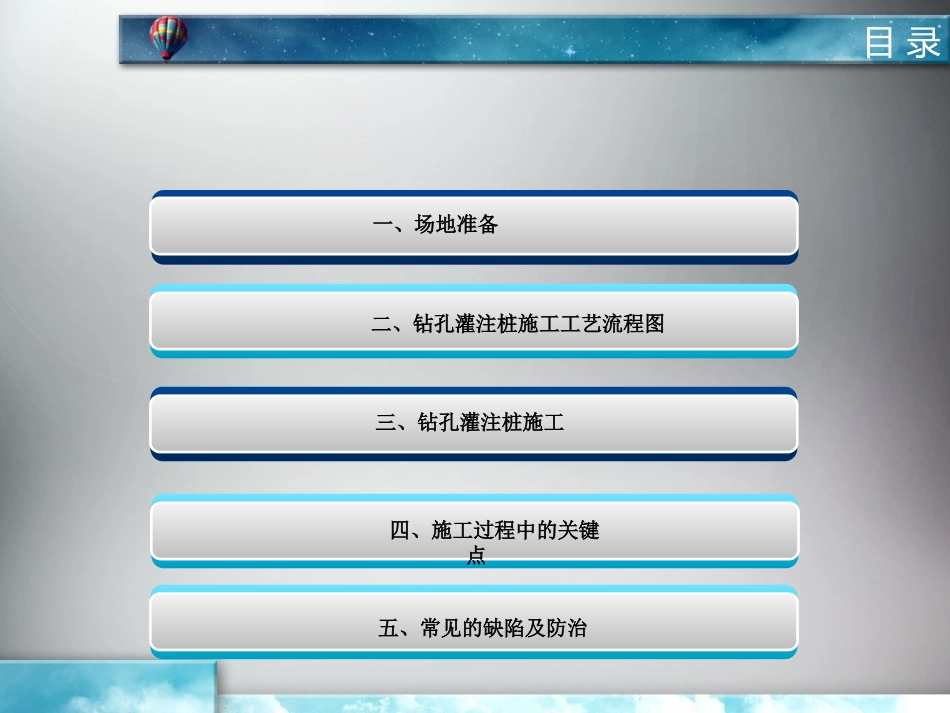

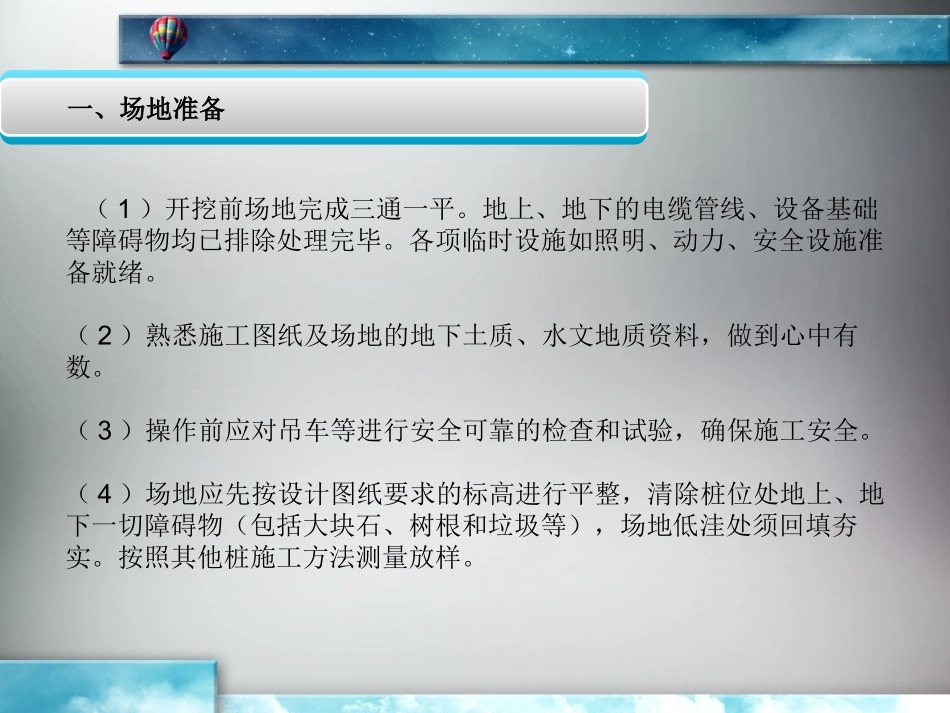

钻孔灌注桩施工工艺工程技术科编制：郑良一、场地准备二、钻孔灌注桩施工工艺流程图三、钻孔灌注桩施工四、施工过程中的关键点目录五、常见的缺陷及防治（1）开挖前场地完成三通一平。地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。各项临时设施如照明、动力、安全设施准备就绪。（2）熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。（3）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。（4）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等），场地低洼处须回填夯实。按照其他桩施工方法测量放样。一、场地准备二、钻孔灌注桩施工工艺流程图三、钻孔灌注桩施工场地平整，图纸核对钻机选择以及钻孔前检查施工前准备钻孔，埋设护筒，钢筋笼制作、安装泥浆备制、灌注钻孔灌注桩施工流程成孔检测桩头清理及桩基检测质量检测1、施工前准备：（1）在三通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作、泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。（2）、钻机选型根据本段地层情况，初步确定此次试验选用CZ-8D型冲击钻机钻进成孔。三、钻孔灌注桩施工2、钻孔灌注桩施工流程（1）桩位测量放样根据设计所提供的控制点，采用全站仪现场布置控制网并复核。依据桩基中心轴线坐标值，用坐标法或极坐标法放样桩基中心线、桩基中心点等，并打入标桩，中心线的放样误差应控制在2cm范围内。在距桩中心约2m安全的地带设置十字形控制桩，便于校核，桩上标明桩号。桩位测量必须请测量监理工程师复核合格之后方可进行下道工序。三、钻孔灌注桩施工（2）埋设钢护筒护筒埋设应向监理工程师报验，经监理工程师检查合格后方可进行下道工序。护筒埋设一般采用挖埋法和压入法，当采用挖埋法时埋坑不宜太大，一般比护筒直径大0.6m～1.0m，使用冲击钻时应大于钻头40cm。护筒外侧回填黏土至地面，并分层夯实，护筒顶面宜高出施工水位或地下水位2m，并高出地面0.5m；其中在砂土及其它松软地层中埋设护筒时，将护筒以下的松散软土至少挖除0.5m，换填好粘土并分层夯实。换土不能满足要求时，护筒必须加长，使筒脚落到硬土层上。为防止护筒陷落，可用方木做成井字架夹持护筒中部，一起埋于土中；也可用钢丝绳把护筒捆住，系于地面的方木上。在粘性土中挖埋时，挖坑深度与护筒高度相等，坑底稍加平整即可。三、钻孔灌注桩施工护筒在埋设过程中，要求护筒中心与桩位中心的偏差不大于50mm，护筒的垂直倾斜度不大于1%。采用冲击钻机成孔时，要求护筒内径大于设计桩径300～400mm，壁厚10mm，护筒顶端露出地面0.5m，埋设深度在粘性土层中不小于1.0～1.5m,砂土中不小于2m。护筒埋设好后，测量护筒顶高程并记录，以便测量孔深。三、钻孔灌注桩施工为了校正护筒及桩孔中心，在挖护筒之前采用“+”字交叉法在护筒以外较稳定的部位设4个定位桩，以便在挖埋护筒及钻孔过程随时校正桩位。并在埋设前通过定位桩拉线放样，把钻孔中心位置标于坑底；再把护筒放进坑内，用十字架找出护筒的圆心位置，移动护筒使其圆心与坑底钻孔中心位置重合，用水平尺校正，使其直立，护筒就位后，其外侧开挖缝分层回填捣密。如采用压入法安装护筒时，在压入时要防止护筒卷口。在钻孔施工过程中，尽量避免撞击护筒，同时要求经常校正护筒的垂直度和桩位。（3）泥浆制备采用钻孔自造浆，在钻孔过程中按比例向孔内投入粘土或膨润土即可。泥浆造浆材料选用优质粘土，粘土以水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的粘土为好，但应尽量就地取材。试验室负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。三、钻孔灌注桩施工在钻孔桩施工过程中，设置沉淀池和泥浆池，从孔口出来的混合液，在沉淀池中沉淀后进入泥浆池再用泥浆泵送入孔底，然后泥浆将钻渣从孔底携带出孔口，流入沉淀池，循环利用；在泥浆将钻渣携带出孔口时，如钻渣不及时从循环液中分离出来，会被重新注入孔内，降低钻进效率和泥浆性能指标，影响护壁效果，易造成塌孔、埋钻或卡孔等，为此要求经常检测泥浆的各种性能指标是否满足施工要求。（4）钻机选择以及钻...
