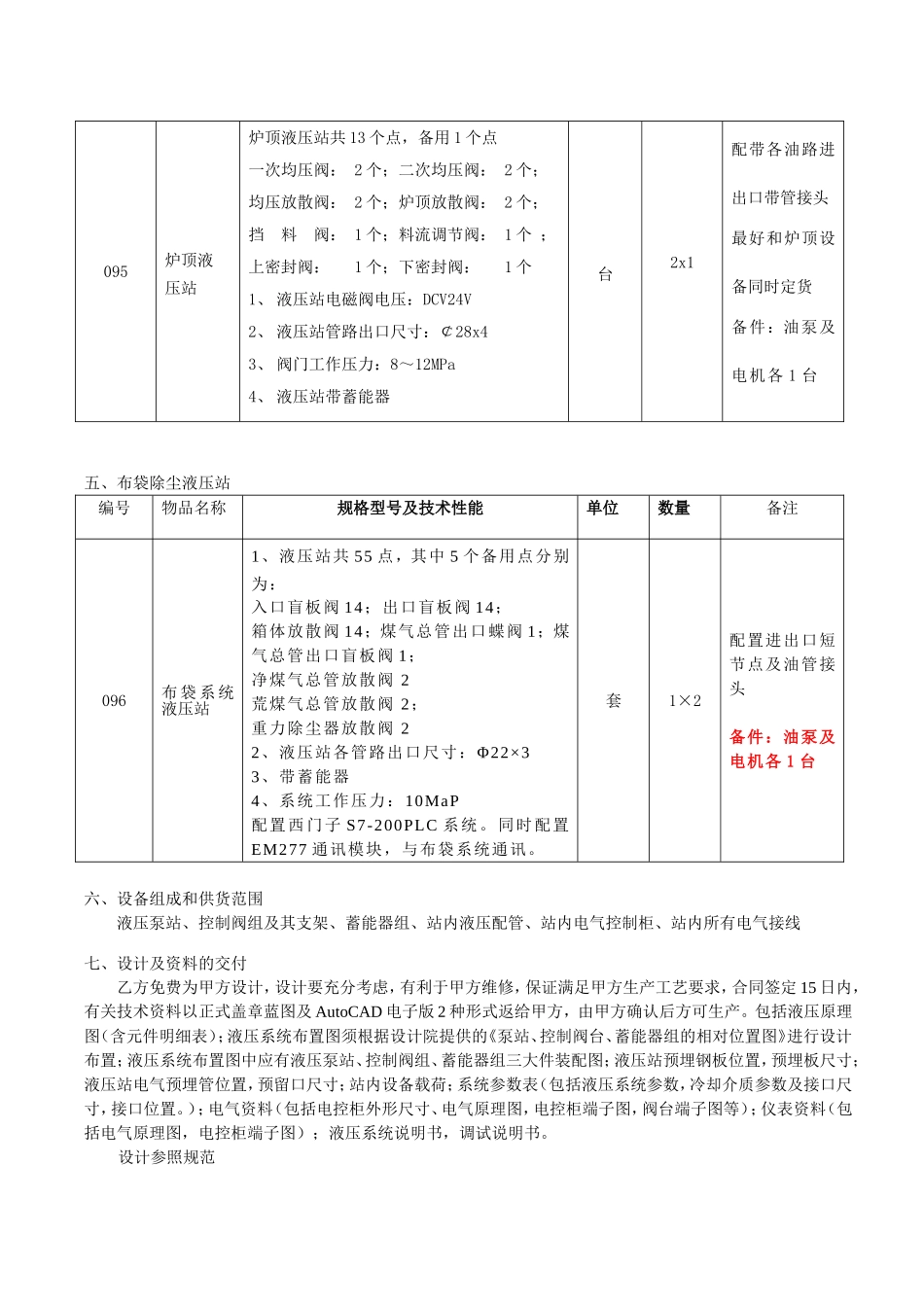

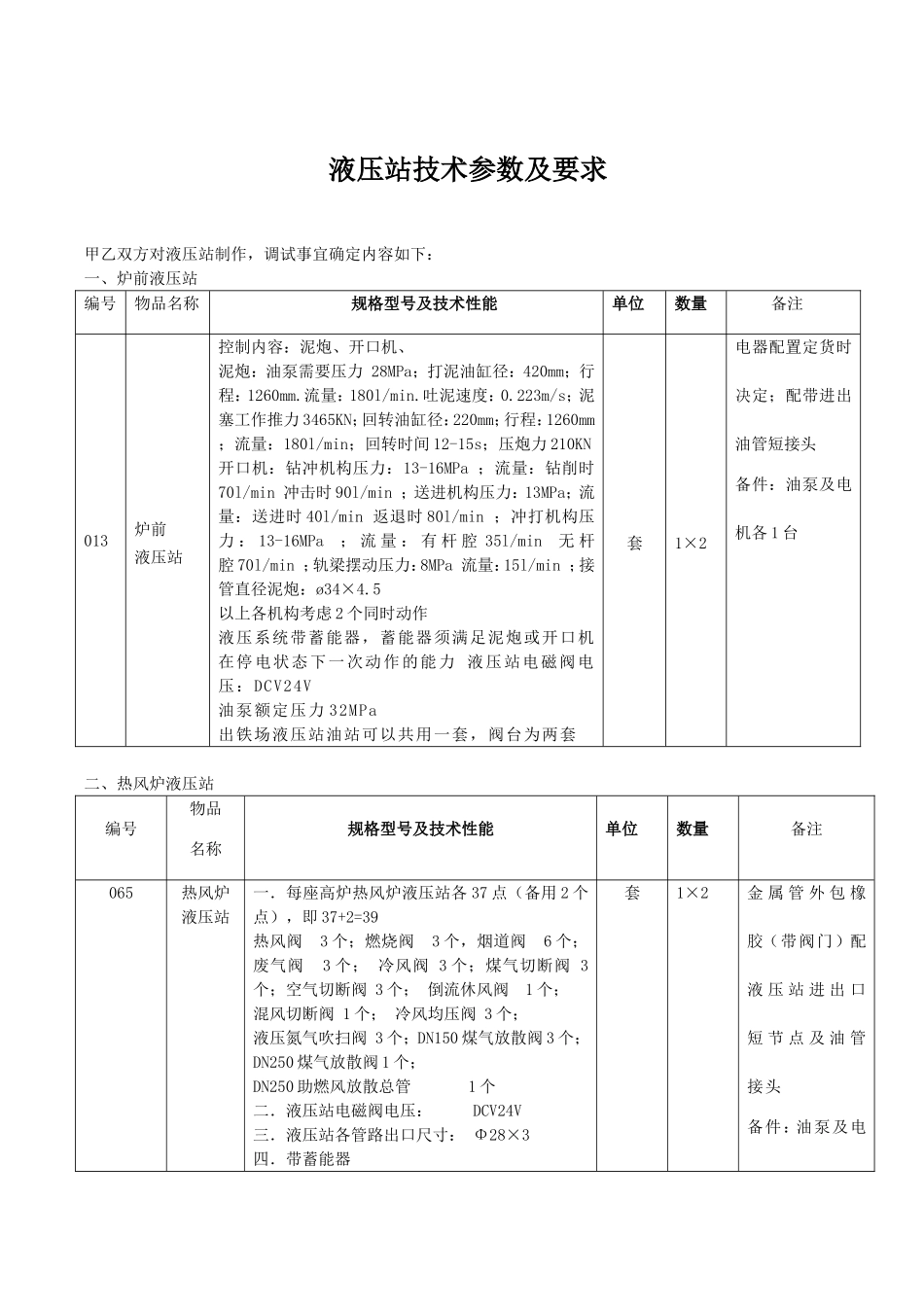

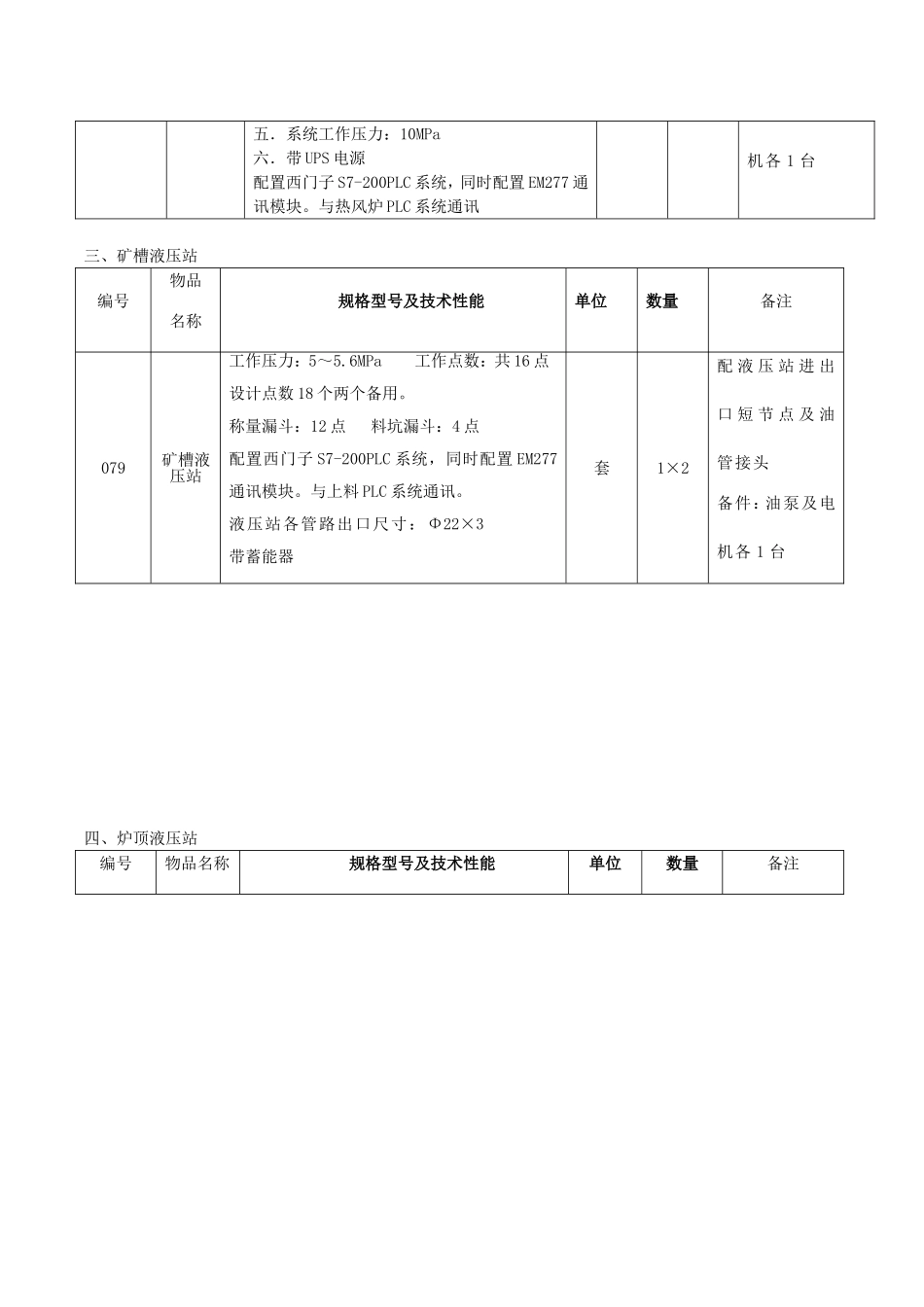

液压站技术参数及要求甲乙双方对液压站制作，调试事宜确定内容如下：一、炉前液压站编号物品名称规格型号及技术性能单位数量备注013炉前液压站控制内容：泥炮、开口机、泥炮：油泵需要压力28MPa；打泥油缸径：420mm；行程：1260mm.流量：180l/min.吐泥速度：0.223m/s；泥塞工作推力3465KN；回转油缸径：220mm；行程：1260mm；流量：180l/min；回转时间12-15s；压炮力210KN开口机：钻冲机构压力：13-16MPa；流量：钻削时70l/min冲击时90l/min；送进机构压力：13MPa；流量：送进时40l/min返退时80l/min；冲打机构压力：13-16MPa；流量：有杆腔35l/min无杆腔70l/min；轨梁摆动压力：8MPa流量：15l/min；接管直径泥炮：ø34×4.5以上各机构考虑2个同时动作液压系统带蓄能器，蓄能器须满足泥炮或开口机在停电状态下一次动作的能力液压站电磁阀电压：DCV24V油泵额定压力32MPa出铁场液压站油站可以共用一套，阀台为两套套1×2电器配置定货时决定；配带进出油管短接头备件：油泵及电机各1台二、热风炉液压站编号物品名称规格型号及技术性能单位数量备注065热风炉液压站一．每座高炉热风炉液压站各37点（备用2个点），即37+2=39热风阀3个；燃烧阀3个，烟道阀6个；废气阀3个；冷风阀3个；煤气切断阀3个；空气切断阀3个；倒流休风阀1个；混风切断阀1个；冷风均压阀3个；液压氮气吹扫阀3个；DN150煤气放散阀3个；DN250煤气放散阀1个；DN250助燃风放散总管1个二．液压站电磁阀电压：DCV24V三．液压站各管路出口尺寸：Φ28×3四．带蓄能器套1×2金属管外包橡胶（带阀门）配液压站进出口短节点及油管接头备件：油泵及电五．系统工作压力：10MPa六．带UPS电源配置西门子S7-200PLC系统，同时配置EM277通讯模块。与热风炉PLC系统通讯机各1台三、矿槽液压站编号物品名称规格型号及技术性能单位数量备注079矿槽液压站工作压力：5～5.6MPa工作点数：共16点设计点数18个两个备用。称量漏斗：12点料坑漏斗：4点配置西门子S7-200PLC系统，同时配置EM277通讯模块。与上料PLC系统通讯。液压站各管路出口尺寸：Φ22×3带蓄能器套1×2配液压站进出口短节点及油管接头备件：油泵及电机各1台四、炉顶液压站编号物品名称规格型号及技术性能单位数量备注095炉顶液压站炉顶液压站共13个点，备用1个点一次均压阀：2个；二次均压阀：2个；均压放散阀：2个；炉顶放散阀：2个；挡料阀：1个；料流调节阀：1个；上密封阀：1个；下密封阀：1个1、液压站电磁阀电压：DCV24V2、液压站管路出口尺寸：￠28x43、阀门工作压力：8～12MPa4、液压站带蓄能器台2x1配带各油路进出口带管接头最好和炉顶设备同时定货备件：油泵及电机各1台五、布袋除尘液压站编号物品名称规格型号及技术性能单位数量备注096布袋系统液压站1、液压站共55点，其中5个备用点分别为：入口盲板阀14；出口盲板阀14；箱体放散阀14；煤气总管出口蝶阀1；煤气总管出口盲板阀1；净煤气总管放散阀2荒煤气总管放散阀2；重力除尘器放散阀22、液压站各管路出口尺寸：Φ22×33、带蓄能器4、系统工作压力：10MaP配置西门子S7-200PLC系统。同时配置EM277通讯模块，与布袋系统通讯。套1×2配置进出口短节点及油管接头备件：油泵及电机各1台六、设备组成和供货范围液压泵站、控制阀组及其支架、蓄能器组、站内液压配管、站内电气控制柜、站内所有电气接线七、设计及资料的交付乙方免费为甲方设计，设计要充分考虑，有利于甲方维修，保证满足甲方生产工艺要求，合同签定15日内，有关技术资料以正式盖章蓝图及AutoCAD电子版2种形式返给甲方，由甲方确认后方可生产。包括液压原理图（含元件明细表）；液压系统布置图须根据设计院提供的《泵站、控制阀台、蓄能器组的相对位置图》进行设计布置；液压系统布置图中应有液压泵站、控制阀组、蓄能器组三大件装配图；液压站预埋钢板位置，预埋板尺寸；液压站电气预埋管位置，预留口尺寸；站内设备载荷；系统参数表（包括液压系统参数，冷却介质参数及接口尺寸，接口位置。）；电气资料（包括电控柜外形尺寸、电气原理图，电控柜端子图，阀台端子图等）；仪表资料（包括电气原理图，电控柜端子图）；液压系统说明书，调试说明书。设计参...
