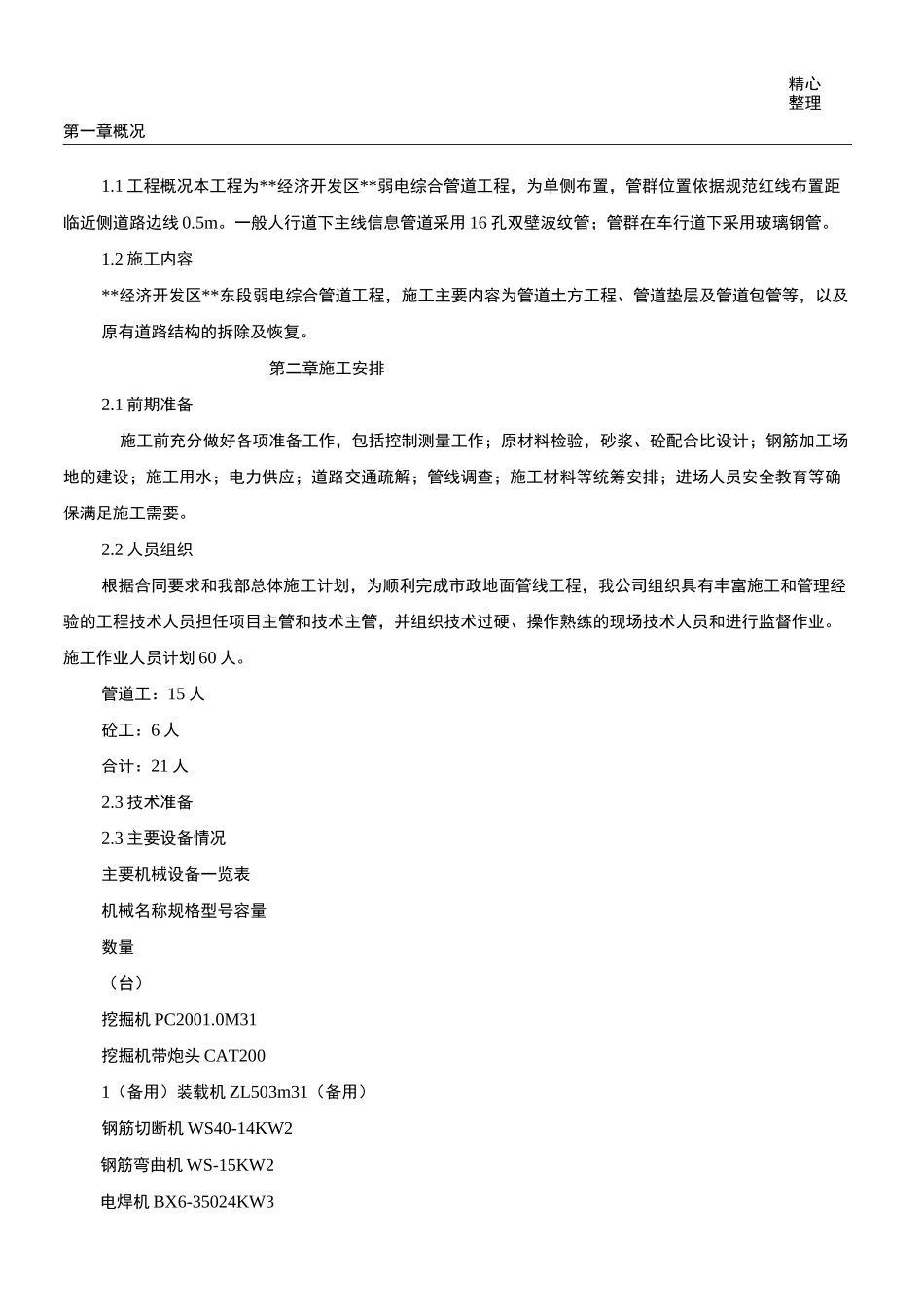

精心整理第一章概况1.1工程概况本工程为**经济开发区**弱电综合管道工程，为单侧布置，管群位置依据规范红线布置距临近侧道路边线0.5m。一般人行道下主线信息管道采用16孔双壁波纹管；管群在车行道下采用玻璃钢管。1.2施工内容**经济开发区**东段弱电综合管道工程，施工主要内容为管道土方工程、管道垫层及管道包管等，以及原有道路结构的拆除及恢复。第二章施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2.2人员组织根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。施工作业人员计划60人。管道工：15人砼工：6人合计：21人2.3技术准备2.3主要设备情况主要机械设备一览表机械名称规格型号容量数量（台）挖掘机PC2001.0M31挖掘机带炮头CAT2001（备用）装载机ZL503m31（备用）钢筋切断机WS40-14KW2钢筋弯曲机WS-15KW2电焊机BX6-35024KW3第三章施工工艺3.1测量放样3.2施工技术要点通信管道工程3.2.1沟槽回填土填方材料品种:三类土。密实度:填土压实系数不小于0.95，若在道路下还应满足道路路基的相关要求。其他:结构砼强度达到100%后方可回填土，侧墙两边回填土应对称进行，薄层轻夯，不得用重型机械压实。3.2.2PVC排水管管道材料名称:PVC排水管；管材规格pllOmmPVC管；埋设深度:以设计图纸为准；其它:人孔井排水均采用d^llOmmPVC排水管就近排入附近雨水井内；垫层厚度为8cm厚clO砼。3.2.3双壁波纹管管道材料名称:双壁波纹管，含伸缩缝；管材规格：0llOmm*4mm;埋设深度:以设计图纸为准;接□形式:采用接结胶圈固定连接；垫层厚度，材料品种，强度:ClO砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:Cl5素混凝土包封；其他:如果在车行道下管道覆土不足O.7m，包管结构应做加筋加固处理。3.2.4玻璃钢管管道材料名称:玻璃钢管，含伸缩缝；管材规格：0lOOmm*5mm;埋设深度:以设计图纸为准;接□形式:采用接结胶圈固定连接；垫层厚度，材料品种，强度:ClO砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:Cl5素混凝土包封；其他:如果在车行道下管道覆土不足O.7m，包管结构应做加筋加固处理。3.2.5人孔井施工1、井的尺寸，深度:具体详见小号直通井施工图；2、井身材料:侧墙采用MlO水泥砂浆砌MUlO灰砂砖，抹面座浆采用l:2.5防水水泥砂浆厚内l5mm/外2Omm；3、基础:厚度，强度:底板采用Cl5混凝土，厚l2cm；4、盖板:上覆盖板采用C2O混凝土，厚l5cm，（含盖板钢筋）；5、盖板安装:墙体的强度达到lOO%后方可安装上覆盖板，然后回填土；积水罐、井圈及铸铁井盖均采用成品件；6、其它:砌体施工质量控制等级为B级，墙体与底板连接处应凿毛，砖砌前要清洗干净，砌体砂浆必须饱满，墙身预留管孔与管道敷设同步实施，人孔井排水采用dl50mm的PVC排水管就近排入附近雨水井内；3.3．通信管道混凝土包封敷设1).通信管道与其它专业管道交叉达不到规范规定的交叉净距时，本管道应在交叉点左右各做2m的混凝土包封；2)•所有进出人孔的管道，在出入两侧均应做2m的包封(规范规定通信管道与水管、燃气管、电力管的最小交叉净距分别为0.15m、0.3m、0.15m)；3).当通信管道在人行道上或绿化带内敷设埋深小于0.7m，在车行道上敷设埋深小于0.8m时需采用钢筋混凝土包封；4).管道包封处地面必须达到95%以上的密实度。3.4.本工程新建人孔均采用《道路管道人孔和管块组群图集》中的标准人孔，上覆全部处于人行道上或绿化带内的人孔，上覆配筋将主筋II级钢改为等径的I级钢。3.5通信管道工程施工方法3.5.1基础施工顺序：施工准备一测量定位一管槽开挖一验槽一基础处理一管道安装一管道包封一隐蔽验收一管槽回填土f单项工程验收。3.5.2管沟开挖管沟开挖采用机械开挖，开挖深度不得小于管线埋深深度(管线埋设深度不小于70cm),管道开挖时，应注意对现有保护管线的保护，在现有管...
