家用燃气灶的腐蚀与防护VIP免费

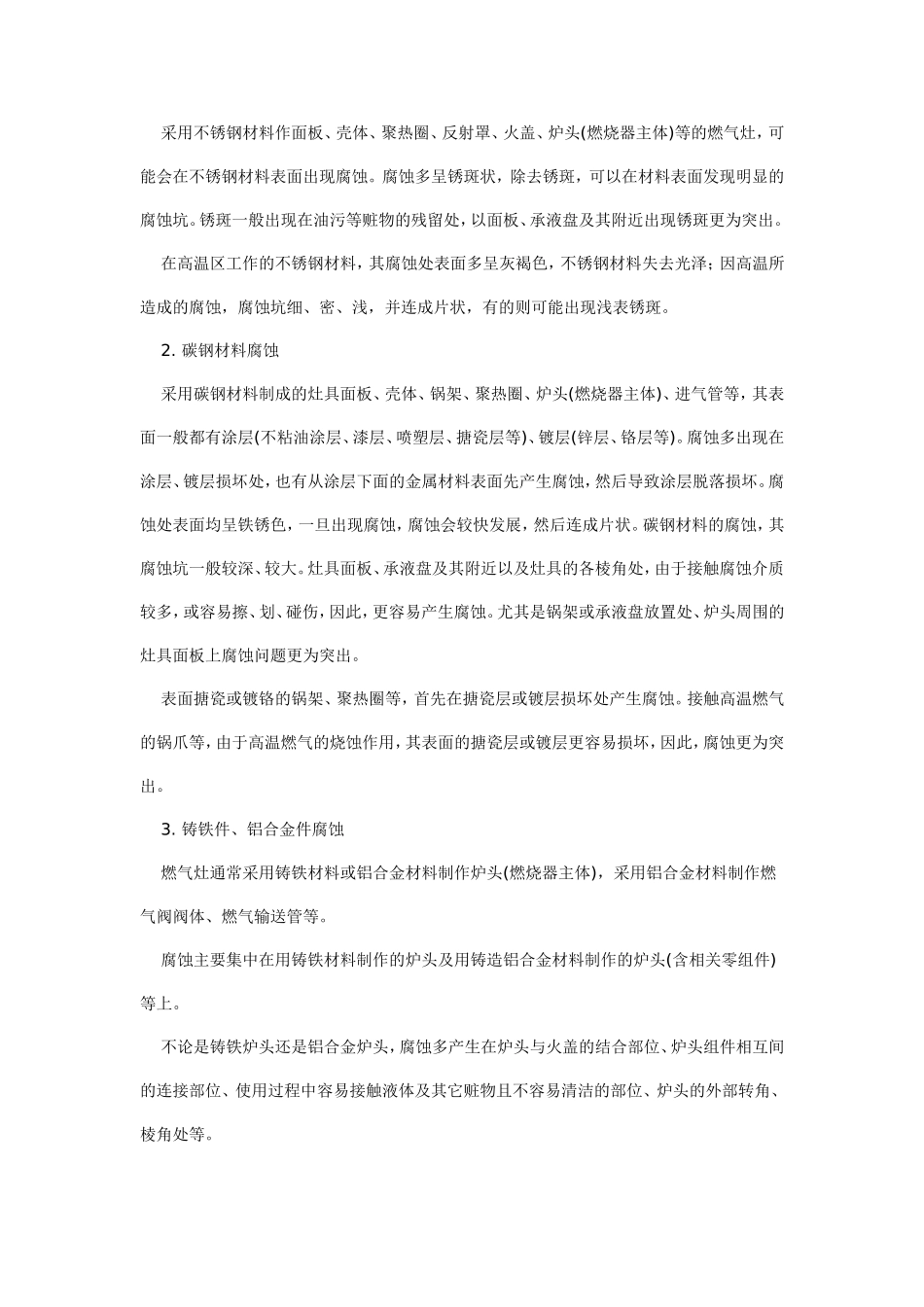

家用燃气灶的腐蚀与防护摘要：随着嵌入式家用燃气灶的兴起及嵌入式家用燃气灶在使用中因腐蚀所带来的使用性、维修性、安全性等一系列问题，家用燃气灶的“腐蚀与防腐蚀”越来越受到人们的重视。本文从家用燃气具的主要腐蚀问题、腐蚀原因分析入手，提出减少家用燃气灶腐蚀的五条主要措施及两点建议。其措施为：(1)改善设计，提高燃气灶的保洁功能；(2)正确选择灶具材料及其相应的防腐保护层；(3)铝合金件要进行防护处理；(4)加强涂层、镀层等的工艺、质量控制；(5)加强使用过程中的维护保养。其建议为：(1)以不锈钢面板替代采用涂料作防护层的碳钢材料面板；(2)应重视非金属材料面板的研究及应用。本文对解决家用燃气灶腐蚀问题有一定的参考作用。关键词：燃气灶腐蚀防护前言金属材料的腐蚀问题在我们日常生活中随处可见，钢铁“生锈”就是一种最为普遍的金属材料腐蚀现象。家用燃气灶的腐蚀并不是一个新鲜问题，它伴随着家用燃气具的发展一直存在着。随着嵌入式家用燃气灶的兴起及嵌入式家用燃气灶在使用中因腐蚀所带来的使用性、维修性、安全性等一系列问题，家用燃气灶的“腐蚀与防护”越来越受到人们的重视。尤其是家用燃气具的生产厂家，更应尽早采取措施，从设计入手，解决已出现或可能出现的腐蚀问题。本文将从家用燃气具的主要腐蚀问题、腐蚀原因分析入手，提出减少家用燃气灶腐蚀的主要措施及相关建议。希望能对解决家用燃气灶的腐蚀问题提供一点参考作用。一、家用燃气灶的主要腐蚀问题1.不锈钢材料腐蚀采用不锈钢材料作面板、壳体、聚热圈、反射罩、火盖、炉头(燃烧器主体)等的燃气灶，可能会在不锈钢材料表面出现腐蚀。腐蚀多呈锈斑状，除去锈斑，可以在材料表面发现明显的腐蚀坑。锈斑一般出现在油污等赃物的残留处，以面板、承液盘及其附近出现锈斑更为突出。在高温区工作的不锈钢材料，其腐蚀处表面多呈灰褐色，不锈钢材料失去光泽；因高温所造成的腐蚀，腐蚀坑细、密、浅，并连成片状，有的则可能出现浅表锈斑。2.碳钢材料腐蚀采用碳钢材料制成的灶具面板、壳体、锅架、聚热圈、炉头(燃烧器主体)、进气管等，其表面一般都有涂层(不粘油涂层、漆层、喷塑层、搪瓷层等)、镀层(锌层、铬层等)。腐蚀多出现在涂层、镀层损坏处，也有从涂层下面的金属材料表面先产生腐蚀，然后导致涂层脱落损坏。腐蚀处表面均呈铁锈色，一旦出现腐蚀，腐蚀会较快发展，然后连成片状。碳钢材料的腐蚀，其腐蚀坑一般较深、较大。灶具面板、承液盘及其附近以及灶具的各棱角处，由于接触腐蚀介质较多，或容易擦、划、碰伤，因此，更容易产生腐蚀。尤其是锅架或承液盘放置处、炉头周围的灶具面板上腐蚀问题更为突出。表面搪瓷或镀铬的锅架、聚热圈等，首先在搪瓷层或镀层损坏处产生腐蚀。接触高温燃气的锅爪等，由于高温燃气的烧蚀作用，其表面的搪瓷层或镀层更容易损坏，因此，腐蚀更为突出。3.铸铁件、铝合金件腐蚀燃气灶通常采用铸铁材料或铝合金材料制作炉头(燃烧器主体)，采用铝合金材料制作燃气阀阀体、燃气输送管等。腐蚀主要集中在用铸铁材料制作的炉头及用铸造铝合金材料制作的炉头(含相关零组件)等上。不论是铸铁炉头还是铝合金炉头，腐蚀多产生在炉头与火盖的结合部位、炉头组件相互间的连接部位、使用过程中容易接触液体及其它赃物且不容易清洁的部位、炉头的外部转角、棱角处等。腐蚀可能造成火盖与炉头间、不同炉头组件间相互粘接，以致难于分解；对于有螺钉定位、连接的炉头来讲，还会因腐蚀问题造成螺钉拧下困难或无法拧下，这一问题在嵌入式燃气灶上尤为突出。铸铁炉头的腐蚀从涂层、镀层损坏处开始，台式燃气灶炉头腐蚀比嵌入式燃气灶炉头腐蚀更为严重。腐蚀重者，炉头外表布满锈斑。铝合金炉头主要用于嵌入式燃气灶。铝合金炉头腐蚀部位，一般有明显的腐蚀坑。曾发现位于嵌入式燃气灶底壳内的铝合金炉头部件及其他铝合金件产生腐蚀，腐蚀部位长出成片的“白毛”，连接件间难于正常分解；刮掉“白毛”，可以看到明显的腐蚀坑。在台式燃气灶上，也曾发现铝合金燃气阀阀体长“白毛”的腐蚀现象。4.铜合金材料腐蚀家用燃气灶上所使用的铜合金材料，主要用于制作火盖、火盖装饰...
