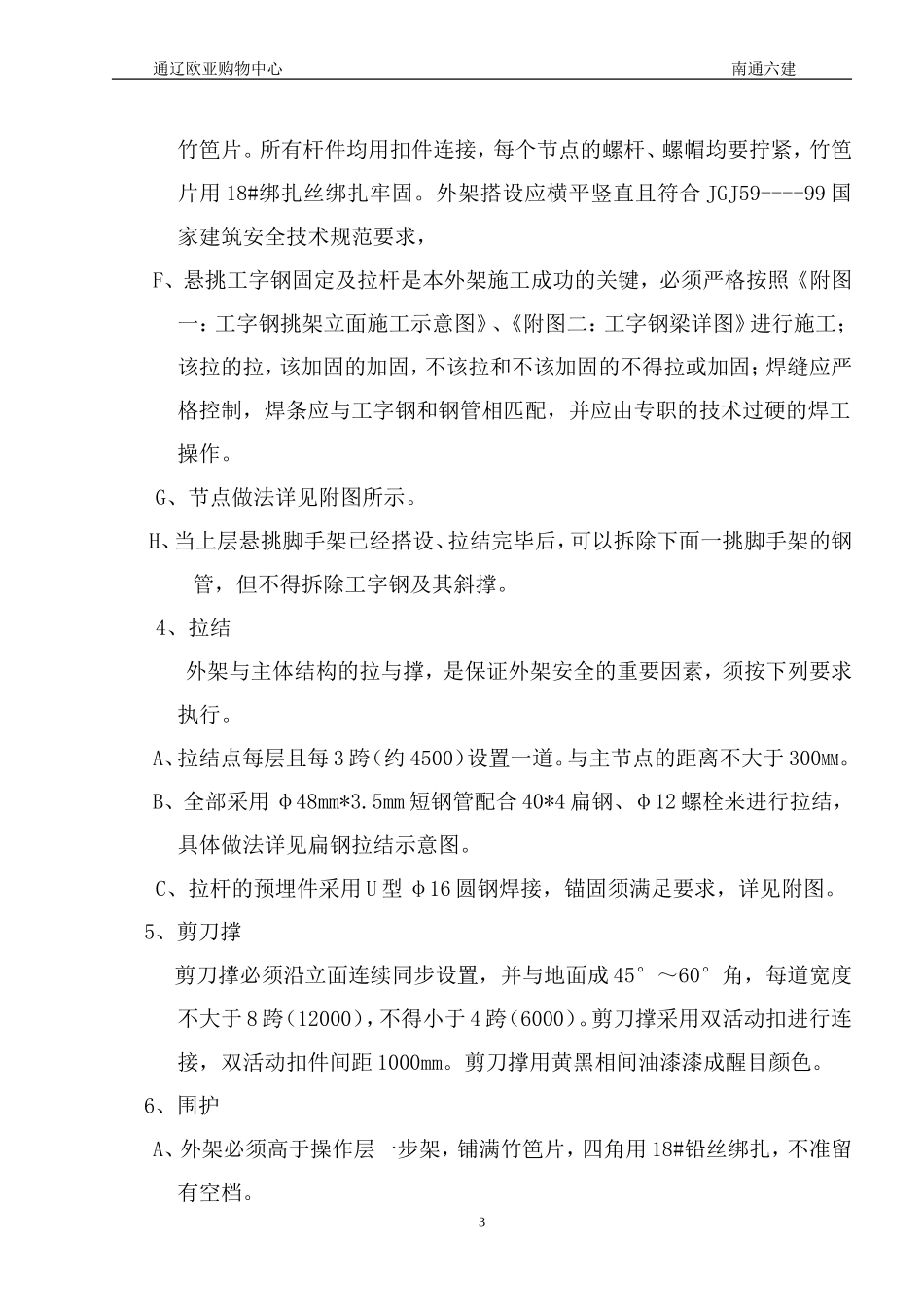

通辽欧亚购物中心南通六建花园酒店（一期）脚手架施工方案一、工程概况1、本工程由吉实益田房地产开发公司开发，位于长春市净月开发区内，西临梧桐路，南临丁二十二路，为五星级酒店及会议中心，建筑面积为75645.88㎡，建筑工程等级为一般，结构类型为钢筋砼框剪结构，等级一般，抗震设防烈度为七度，地下一层，局部二层，地上8层，由深圳机械院建筑设计有限公司设计，由江苏江中集团有限公司承建。2、本工程主楼为花园酒店，女儿墙顶标高为37.4m，核心筒体屋顶高度为41.9m，裙房女儿墙顶标高为12.5m，地下室为-5m，局部-8m。二、编制依据1、工程建设标准编制条款。2、JGJ59—99建筑施工安全检查标准。3、JGJ130—2001、J84—2001建筑施工扣件式钢管脚手架安全技术规范。4、深圳机械院设计有限公司设计的施工图纸。5、中国建筑工业出版社出版的《建筑施工脚手架实用手册》。脚手架选择与搭设方案三、本工程为框剪结构，异型尺寸，对主楼部分拟采用悬挑式双排钢管脚手架，对地下室、裙房、主楼一层门厅至二层顶部位均采用落地脚手架，落地高度较低，对主楼与裙房地下室相交处自裙房地下室高一层进行悬挑。四、外架搭拆与维护1、材料A、钢管：采用《直缝电焊钢管》）（GB/T13793）规定的3号普通钢管，规格为φ48mm*3.5mm。钢管质量必须符合国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的要求，不得采用开裂、压扁、弯曲、严重锈蚀或明显变形的钢管，钢管上严禁打孔。B、托架：采用14#热轧普通工字钢，材料进场时须有合格的相关质量证明材料。C、钢丝绳：采用Ф9.3钢丝绳，配相应规格的花篮螺丝和蟹夹。D、扣件：采用可锻铸铁扣件，材质应符合《钢管脚手架扣件》（GB15831）的规定。不得有脆裂、变形、滑丝及螺杆螺丝不配套等现象。扣件、螺杆必须清洗上油。1通辽欧亚购物中心南通六建E、安全网、竹笆片必须符合要求，不得霉烂和严重破损，必须清洗或清理干净方可使用。竹笆片须整齐，破损部分须修整。F、钢管、扣件、螺杆、安全网、安全带等材料工具，必须规格统一，材质符合要求并有生产许可证、出厂合格证。同时须具有当地所在省市颁发的准用证。2、人员所有从事搭拆外架人员都必须经过健康检查，无恐高症、高血压、癫痫及其他可能影响高处作业时安全的身体疾病和身体残疾；并需经过专业培训，有架子工上岗证。作业时应戴好安全帽，系好安全带，并经施工员、安全员交底后方可施工，严禁酒后上岗。3、架体A、架体和立杆的垂直度须严格按照JGJ130—2001（J84－2001）《建筑施工扣件式钢管脚手架安全技术规范》及JGJ59《建筑施工安全检查标准》等相关安全技术规范的有关要求进行施工和验收。B、立杆排距1500mm（个别受结构条件限制处可适当调整排距），架体步高1800mm，宽800mm。落地脚手架在离地200处设扫地杆一道。C、架体离外墙（或悬挑构件）250～300mm，每层应设6根水平杆（大横杆），其中防护杆两根，踩脚杆四根。小横杆伸出立杆100mm。D、立杆、水平杆接口必须参差布置。水平杆：相邻两跨或两层的水平杆接头沿水平方向错开500，距离主节点不大于500，采用对接扣件连接，或采用搭接（搭接长度1000，设3个旋转扣件固定）；立杆：除顶部可以采用搭结外（搭结长度1000，2个旋转扣件固定），其余均使用对接扣件连接，相邻立杆的接头不得设在同步内，同步内的不相邻立杆接头沿高度错开500，接头中心至主节点的距离不大于600。E、架体搭设顺序为立杆（斜撑）→小横杆→水平杆→防护栏杆→剪刀撑→2通辽欧亚购物中心南通六建竹笆片。所有杆件均用扣件连接，每个节点的螺杆、螺帽均要拧紧，竹笆片用18#绑扎丝绑扎牢固。外架搭设应横平竖直且符合JGJ59----99国家建筑安全技术规范要求，F、悬挑工字钢固定及拉杆是本外架施工成功的关键，必须严格按照《附图一：工字钢挑架立面施工示意图》、《附图二：工字钢梁详图》进行施工；该拉的拉，该加固的加固，不该拉和不该加固的不得拉或加固；焊缝应严格控制，焊条应与工字钢和钢管相匹配，并应由专职的技术过硬的焊工操作。G、节点做法详见附图所示。H、当上层悬挑脚手架已经搭设、拉结完毕后，可以拆除下面一挑脚手架的钢管，但不得拆除工...
