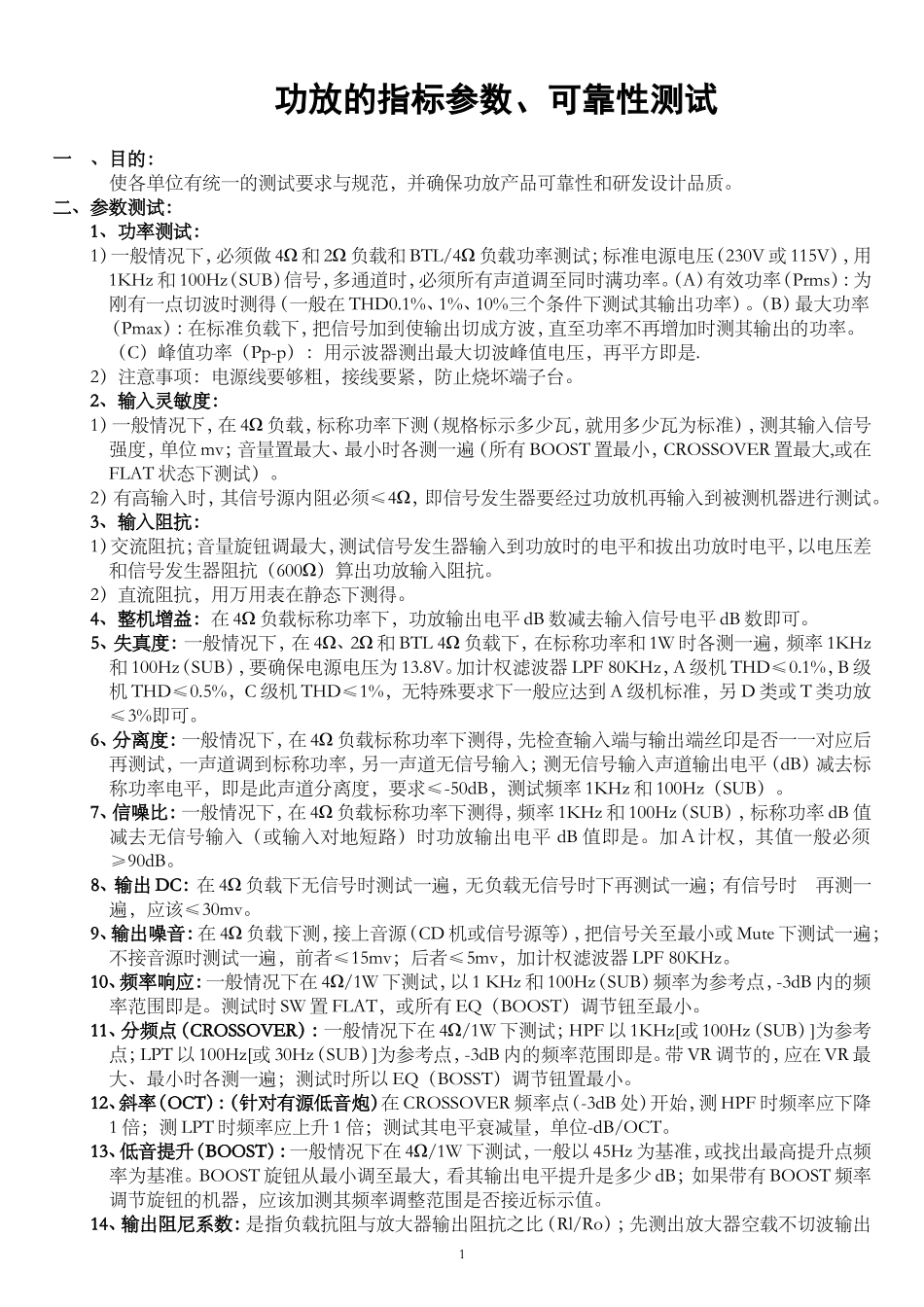

功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质。二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V或115V），用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率。（A）有效功率（Prms）：为刚有一点切波时测得（一般在THD0.1%、1%、10%三个条件下测试其输出功率）。（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波，直至功率不再增加时测其输出的功率。（C）峰值功率（Pp-p）：用示波器测出最大切波峰值电压，再平方即是.2）注意事项：电源线要够粗，接线要紧，防止烧坏端子台。2、输入灵敏度：1）一般情况下，在4Ω负载，标称功率下测（规格标示多少瓦，就用多少瓦为标准），测其输入信号强度，单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大,或在FLAT状态下测试）。2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试。3、输入阻抗：1）交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平，以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。2）直流阻抗，用万用表在静态下测得。4、整机增益：在4Ω负载标称功率下，功放输出电平dB数减去输入信号电平dB数即可。5、失真度：一般情况下，在4Ω、2Ω和BTL4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz（SUB），要确保电源电压为13.8V。加计权滤波器LPF80KHz，A级机THD≤0.1%，B级机THD≤0.5%，C级机THD≤1%，无特殊要求下一般应达到A级机标准，另D类或T类功放≤3%即可。6、分离度：一般情况下，在4Ω负载标称功率下测得，先检查输入端与输出端丝印是否一一对应后再测试，一声道调到标称功率，另一声道无信号输入；测无信号输入声道输出电平（dB）减去标称功率电平，即是此声道分离度，要求≤-50dB，测试频率1KHz和100Hz（SUB）。7、信噪比：一般情况下，在4Ω负载标称功率下测得，频率1KHz和100Hz（SUB），标称功率dB值减去无信号输入（或输入对地短路）时功放输出电平dB值即是。加Ａ计权，其值一般必须≥90dB。8、输出DC：在4Ω负载下无信号时测试一遍，无负载无信号时下再测试一遍；有信号时再测一遍，应该≤30mv。9、输出噪音：在4Ω负载下测，接上音源（CD机或信号源等），把信号关至最小或Mute下测试一遍；不接音源时测试一遍，前者≤15mv；后者≤5mv，加计权滤波器LPF80KHz。10、频率响应：一般情况下在4Ω/1W下测试，以1KHz和100Hz（SUB）频率为参考点，-3dB内的频率范围即是。测试时SW置FLAT，或所有EQ（BOOST）调节钮至最小。11、分频点（CROSSOVER）：一般情况下在4Ω/1W下测试；HPF以1KHz[或100Hz（SUB）]为参考点；LPT以100Hz[或30Hz（SUB）]为参考点，-3dB内的频率范围即是。带VR调节的，应在VR最大、最小时各测一遍；测试时所以EQ（BOSST）调节钮置最小。12、斜率（OCT）：（针对有源低音炮）在CROSSOVER频率点（-3dB处）开始，测HPF时频率应下降1倍；测LPT时频率应上升1倍；测试其电平衰减量，单位-dB/OCT。13、低音提升（BOOST）：一般情况下在4Ω/1W下测试，一般以45Hz为基准，或找出最高提升点频率为基准。BOOST旋钮从最小调至最大，看其输出电平提升是多少dB；如果带有BOOST频率调节旋钮的机器，应该加测其频率调整范围是否接近标示值。14、输出阻尼系数：是指负载抗阻与放大器输出阻抗之比（Rl/Ro）；先测出放大器空载不切波输出1电压值，再测出负载时不切波输出电压值；以它们之差和负载阻抗可算出放大器输出阻抗。注意：此参数与电源线粗细、电源供应器内阻有影响；线要越粗，其值越好。三、可靠性测试：1、过载能力测试：一般情况下，功放机从8Ω到2Ω和BTL/4Ω负载均能正常工作，此范围内满载烤机不应有焦味、冒烟、烧坏现象；电源电压±10%内均能正常工作，包括短保功能正常，波形正常、满载工作能超过8分钟以上。另用1Ω和BTL2Ω负载时，在整个供电电压范围内，从10Hz-20KHz频率均不能出现过载误保护现象，且工作2分钟无异常、无焦味；但2分...
