洁净室电气施工说明VIP免费

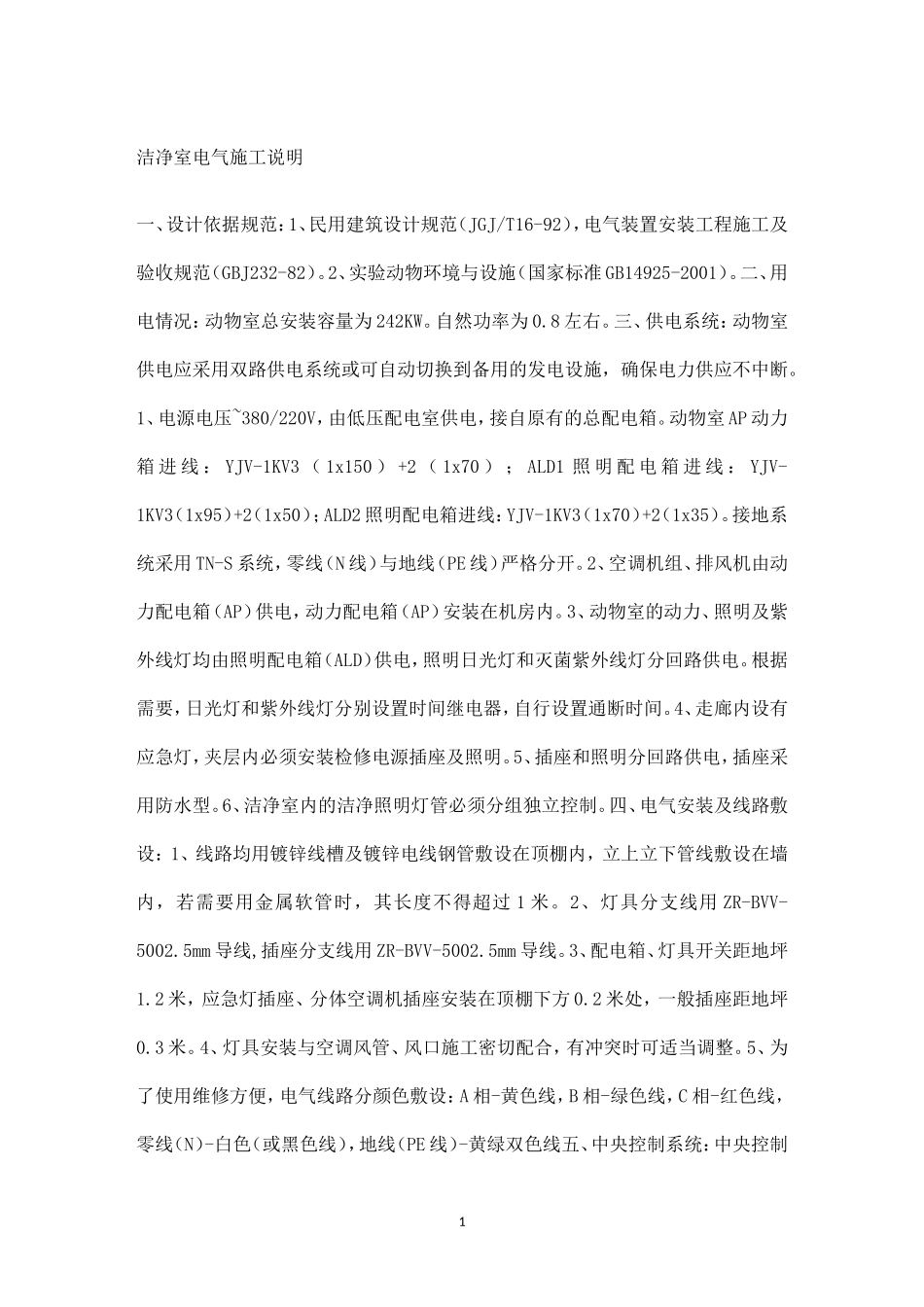

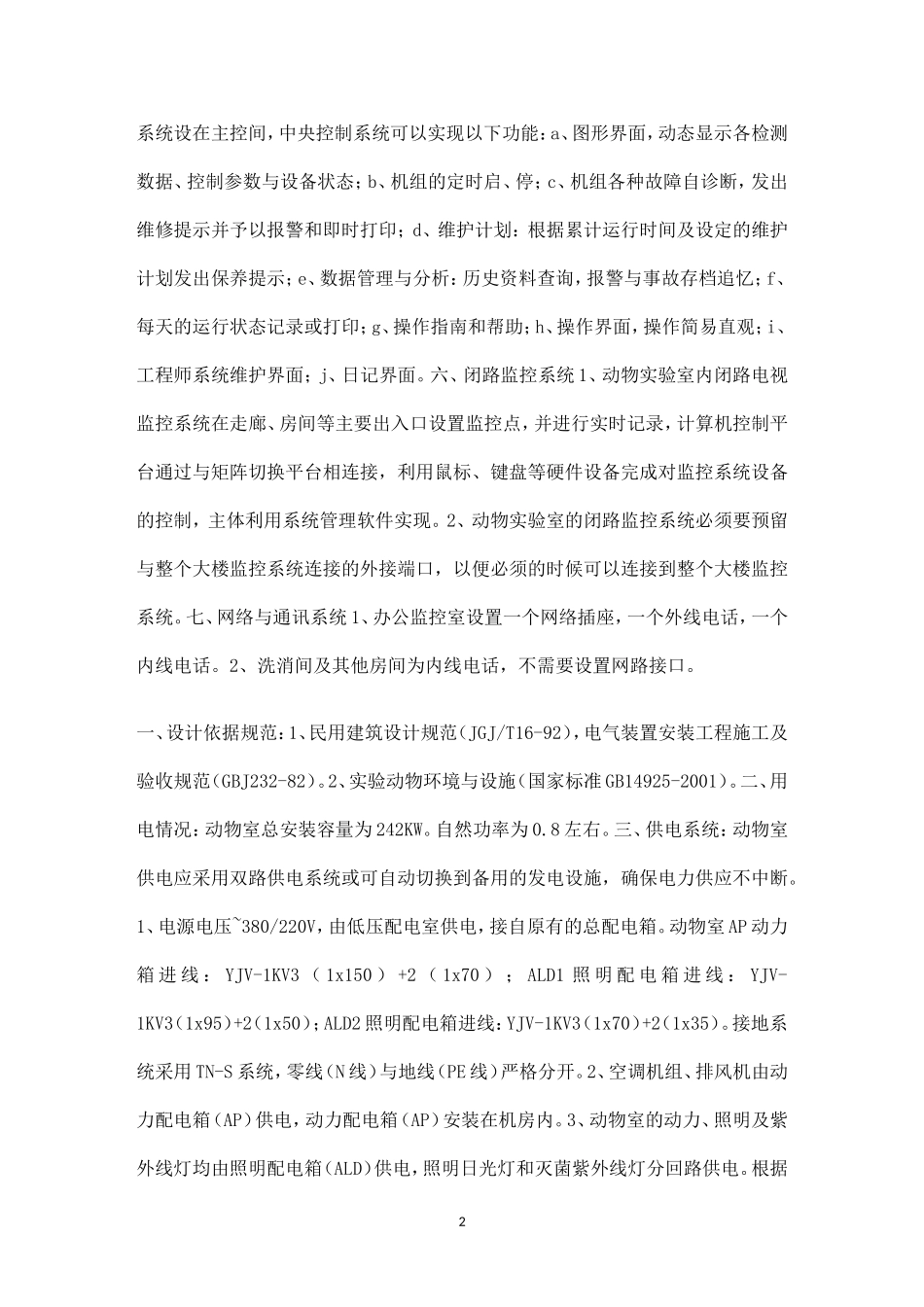

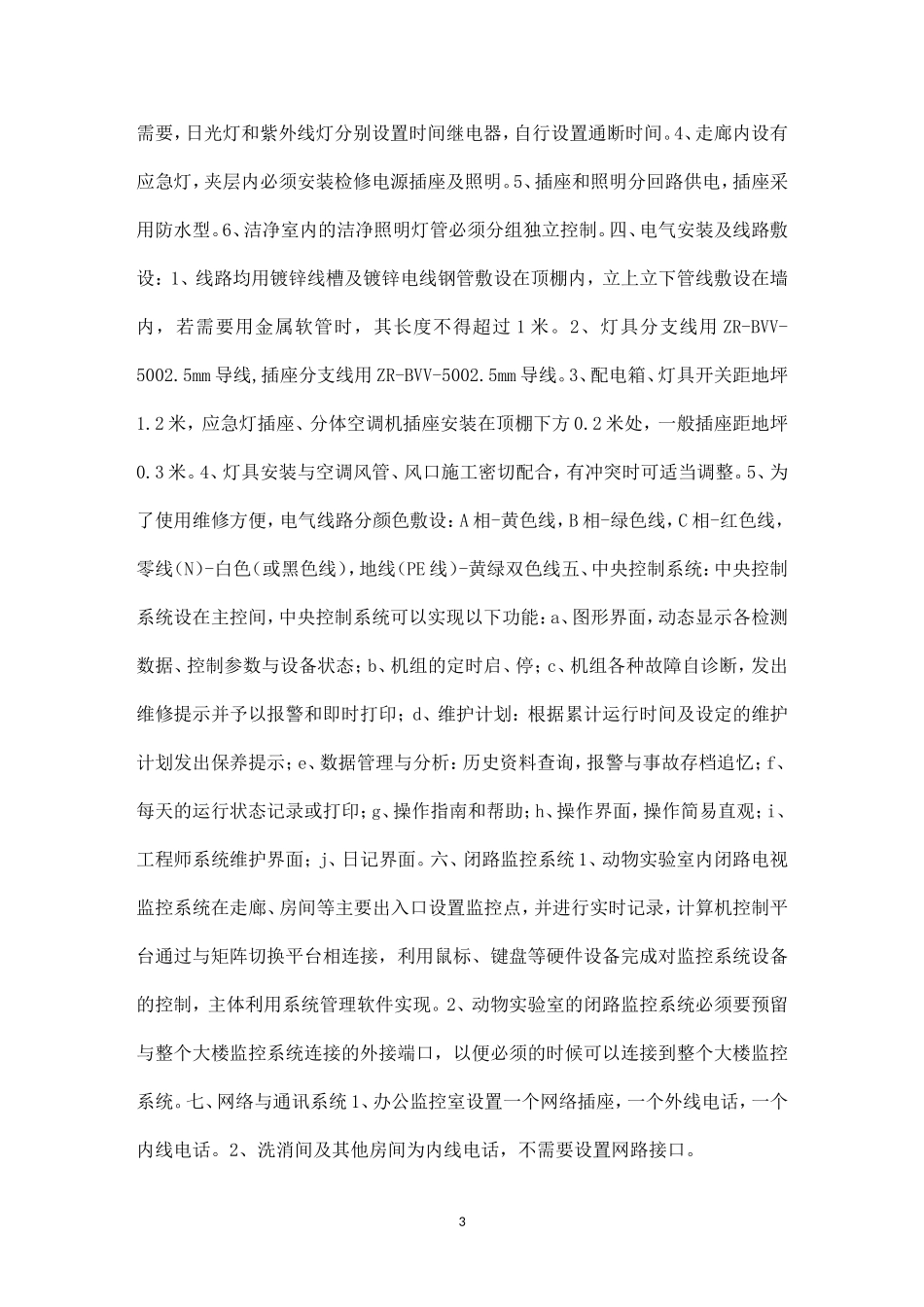

参数uzcag.comt9k8c洁净室电气施工说明一、设计依据规范：1、民用建筑设计规范（JGJ/T16-92），电气装置安装工程施工及验收规范（GBJ232-82）。2、实验动物环境与设施（国家标准GB14925-2001）。二、用电情况：动物室总安装容量为242KW。自然功率为0.8左右。三、供电系统：动物室供电应采用双路供电系统或可自动切换到备用的发电设施，确保电力供应不中断。1、电源电压~380/220V，由低压配电室供电，接自原有的总配电箱。动物室AP动力箱进线：YJV-1KV3（1x150）+2（1x70）；ALD1照明配电箱进线：YJV-1KV3（1x95）+2（1x50）；ALD2照明配电箱进线：YJV-1KV3（1x70）+2（1x35）。接地系统采用TN-S系统，零线（N线）与地线（PE线）严格分开。2、空调机组、排风机由动力配电箱（AP）供电，动力配电箱（AP）安装在机房内。3、动物室的动力、照明及紫外线灯均由照明配电箱（ALD）供电，照明日光灯和灭菌紫外线灯分回路供电。根据需要，日光灯和紫外线灯分别设置时间继电器，自行设置通断时间。4、走廊内设有应急灯，夹层内必须安装检修电源插座及照明。5、插座和照明分回路供电，插座采用防水型。6、洁净室内的洁净照明灯管必须分组独立控制。四、电气安装及线路敷设：1、线路均用镀锌线槽及镀锌电线钢管敷设在顶棚内，立上立下管线敷设在墙内，若需要用金属软管时，其长度不得超过1米。2、灯具分支线用ZR-BVV-5002.5mm导线,插座分支线用ZR-BVV-5002.5mm导线。3、配电箱、灯具开关距地坪1.2米，应急灯插座、分体空调机插座安装在顶棚下方0.2米处，一般插座距地坪0.3米。4、灯具安装与空调风管、风口施工密切配合，有冲突时可适当调整。5、为了使用维修方便，电气线路分颜色敷设：A相-黄色线，B相-绿色线，C相-红色线，零线（N）-白色（或黑色线），地线（PE线）-黄绿双色线五、中央控制系统：中央控制1参数uzcag.comt9k8c系统设在主控间，中央控制系统可以实现以下功能：a、图形界面，动态显示各检测数据、控制参数与设备状态；b、机组的定时启、停；c、机组各种故障自诊断，发出维修提示并予以报警和即时打印；d、维护计划：根据累计运行时间及设定的维护计划发出保养提示；e、数据管理与分析：历史资料查询，报警与事故存档追忆；f、每天的运行状态记录或打印；g、操作指南和帮助；h、操作界面，操作简易直观；i、工程师系统维护界面；j、日记界面。六、闭路监控系统1、动物实验室内闭路电视监控系统在走廊、房间等主要出入口设置监控点，并进行实时记录，计算机控制平台通过与矩阵切换平台相连接，利用鼠标、键盘等硬件设备完成对监控系统设备的控制，主体利用系统管理软件实现。2、动物实验室的闭路监控系统必须要预留与整个大楼监控系统连接的外接端口，以便必须的时候可以连接到整个大楼监控系统。七、网络与通讯系统1、办公监控室设置一个网络插座，一个外线电话，一个内线电话。2、洗消间及其他房间为内线电话，不需要设置网路接口。一、设计依据规范：1、民用建筑设计规范（JGJ/T16-92），电气装置安装工程施工及验收规范（GBJ232-82）。2、实验动物环境与设施（国家标准GB14925-2001）。二、用电情况：动物室总安装容量为242KW。自然功率为0.8左右。三、供电系统：动物室供电应采用双路供电系统或可自动切换到备用的发电设施，确保电力供应不中断。1、电源电压~380/220V，由低压配电室供电，接自原有的总配电箱。动物室AP动力箱进线：YJV-1KV3（1x150）+2（1x70）；ALD1照明配电箱进线：YJV-1KV3（1x95）+2（1x50）；ALD2照明配电箱进线：YJV-1KV3（1x70）+2（1x35）。接地系统采用TN-S系统，零线（N线）与地线（PE线）严格分开。2、空调机组、排风机由动力配电箱（AP）供电，动力配电箱（AP）安装在机房内。3、动物室的动力、照明及紫外线灯均由照明配电箱（ALD）供电，照明日光灯和灭菌紫外线灯分回路供电。根据2参数uzcag.comt9k8c需要，日光灯和紫外线灯分别设置时间继电器，自行设置通断时间。4、走廊内设有应急灯，夹层内必须安装检修电源插座及照明。5、插座和照明分回路供电，插座采用防水型。6、洁净室内的洁净照明灯管必须分组独立控制。四、电气安装及线路敷设：1、...
