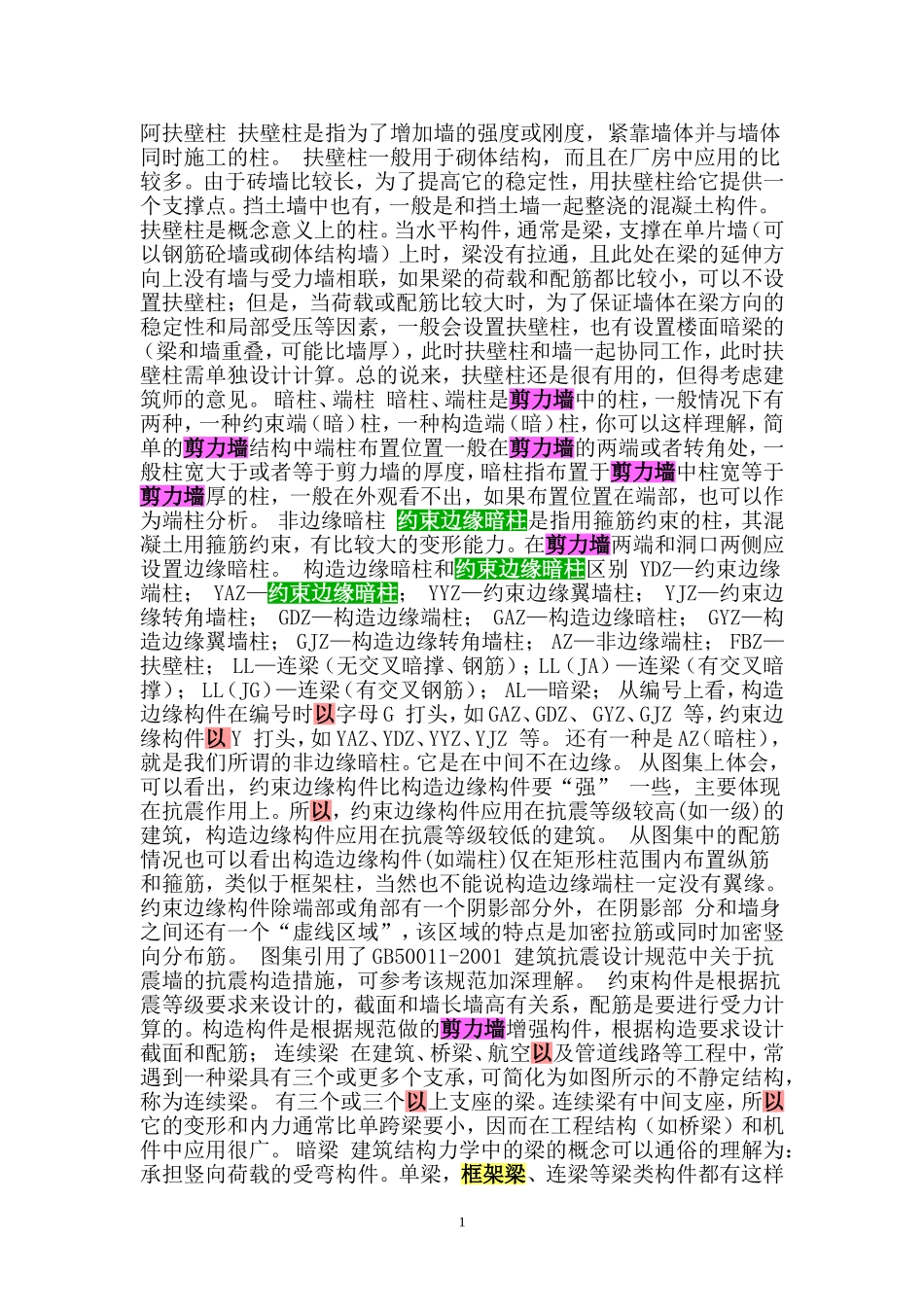

阿扶壁柱扶壁柱是指为了增加墙的强度或刚度，紧靠墙体并与墙体同时施工的柱。扶壁柱一般用于砌体结构，而且在厂房中应用的比较多。由于砖墙比较长，为了提高它的稳定性，用扶壁柱给它提供一个支撑点。挡土墙中也有，一般是和挡土墙一起整浇的混凝土构件。扶壁柱是概念意义上的柱。当水平构件，通常是梁，支撑在单片墙（可以钢筋砼墙或砌体结构墙）上时，梁没有拉通，且此处在梁的延伸方向上没有墙与受力墙相联，如果梁的荷载和配筋都比较小，可以不设置扶壁柱；但是，当荷载或配筋比较大时，为了保证墙体在梁方向的稳定性和局部受压等因素，一般会设置扶壁柱，也有设置楼面暗梁的（梁和墙重叠，可能比墙厚），此时扶壁柱和墙一起协同工作，此时扶壁柱需单独设计计算。总的说来，扶壁柱还是很有用的，但得考虑建筑师的意见。暗柱、端柱暗柱、端柱是剪力墙中的柱，一般情况下有两种，一种约束端（暗）柱，一种构造端（暗）柱，你可以这样理解，简单的剪力墙结构中端柱布置位置一般在剪力墙的两端或者转角处，一般柱宽大于或者等于剪力墙的厚度，暗柱指布置于剪力墙中柱宽等于剪力墙厚的柱，一般在外观看不出，如果布置位置在端部，也可以作为端柱分析。非边缘暗柱约束边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力。在剪力墙两端和洞口两侧应设置边缘暗柱。构造边缘暗柱和约束边缘暗柱区别YDZ—约束边缘端柱；YAZ—约束边缘暗柱；YYZ—约束边缘翼墙柱；YJZ—约束边缘转角墙柱；GDZ—构造边缘端柱；GAZ—构造边缘暗柱；GYZ—构造边缘翼墙柱；GJZ—构造边缘转角墙柱；AZ—非边缘端柱；FBZ—扶壁柱；LL—连梁（无交叉暗撑、钢筋）；LL（JA）—连梁（有交叉暗撑）；LL（JG）—连梁（有交叉钢筋）；AL—暗梁；从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。还有一种是AZ（暗柱），就是我们所谓的非边缘暗柱。它是在中间不在边缘。从图集上体会，可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。从图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。图集引用了GB50011-2001建筑抗震设计规范中关于抗震墙的抗震构造措施，可参考该规范加深理解。约束构件是根据抗震等级要求来设计的，截面和墙长墙高有关系，配筋是要进行受力计算的。构造构件是根据规范做的剪力墙增强构件，根据构造要求设计截面和配筋；连续梁在建筑、桥梁、航空以及管道线路等工程中，常遇到一种梁具有三个或更多个支承，可简化为如图所示的不静定结构，称为连续梁。有三个或三个以上支座的梁。连续梁有中间支座，所以它的变形和内力通常比单跨梁要小，因而在工程结构（如桥梁）和机件中应用很广。暗梁建筑结构力学中的梁的概念可以通俗的理解为：承担竖向荷载的受弯构件。单梁，框架梁、连梁等梁类构件都有这样1的功能。但有些以梁类命名的构件不完全具备这样的功能，其中之一就是暗梁。我们可以从以下属性中认识暗梁：暗梁的位置是它完全隐藏在板类构件或者混凝土墙类构件中，这是它被称为暗梁的原因。暗梁的钢筋设置方式与单梁和框架梁类构件非常近似。暗梁总是配合板或者墙类构件共同工作。板中的暗梁可以提高板的抗弯能力，因而仍然具备梁的通用受力特征。混凝土墙中的暗梁作用比较复杂，已不属于简单的受弯构件，它一方面强化墙体与顶板的节点构造，另一方面为横向受力的墙体提供边缘约束。强化墙体与顶板的刚性连接。在钢筋工程量计算时，特别是在剪力墙结构中，存在剪力墙身、剪力墙梁等构件，这些构件之间的关联关系是一直缠绕着部分预算人员的问题。对于要弄清墙身、墙梁之间的关系，首先必须弄明白墙身、墙梁的概念。剪力墙设计与框架柱及梁类构件设计有显著区...
