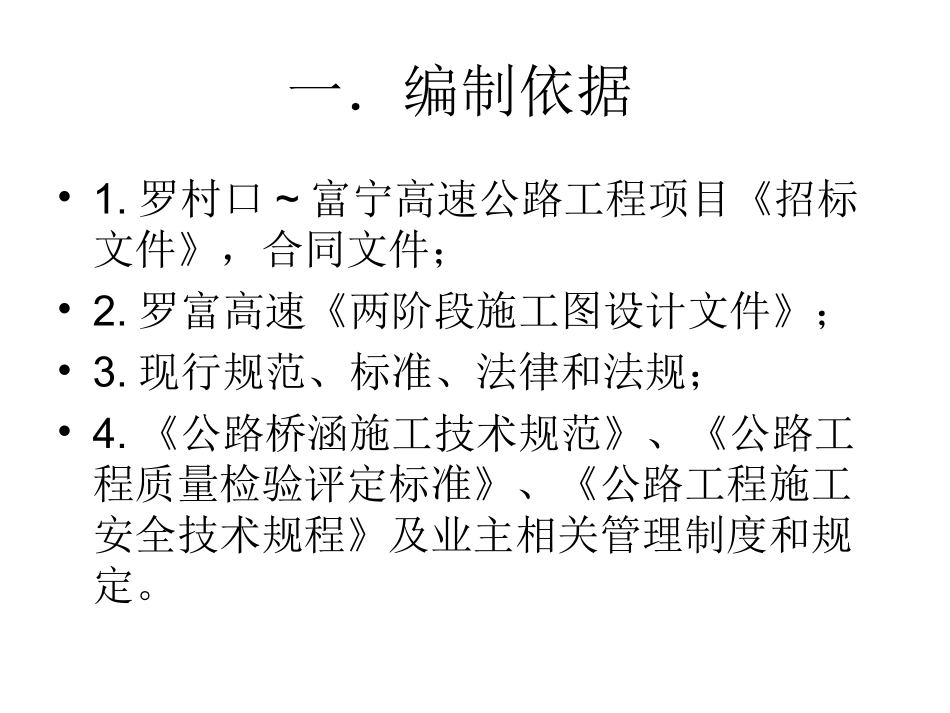

桥台施工方案路桥0904班肖灿090121404一．编制依据•1.罗村口~富宁高速公路工程项目《招标文件》，合同文件；•2.罗富高速《两阶段施工图设计文件》；•3.现行规范、标准、法律和法规；•4.《公路桥涵施工技术规范》、《公路工程质量检验评定标准》、《公路工程施工安全技术规程》及业主相关管理制度和规定。二．工程概况•1、桥位处地质、气象、水文：•路线起点K0+000位于桂，滇交界西南方向360米处。此桥路线所经区域一亚热带季风气候为主，具雨热同季，干冷同期，四季不明的特点。•历年平均气温为19.5度，最热月（7月）25.2度，最冷月（1月）10.8度。者桑、剥隘等海拔450m以下的河谷地带年平均气温21.8度，最高达40~42度。多年平均降雨量1196.16mm。雨量充沛，但降雨时空分布不均，雨季（5~10月）将于占全年降雨的83%。•桥位地层简单，下伏基岩为黄褐色粉砂质泥岩；黄灰色细砂岩。上覆黄灰色亚粘土，硬塑，含25~40%的泥岩碎石，容许承载力160~210kpa，极限摩擦力50~70kpa。黄褐色粉砂质泥岩，强风化，岩芯呈碎石状，局部为土状，容许承载力350~450kpa。黄灰色细砂岩，强风化，岩芯呈碎石状，局部呈块状，容许承载力400~600kpa；虚线一下弱风化，碎块状，容许承载力600~900kp。2.桥台工程数量表•0号桥台的工程数量表•项目数量（m3）.10号水泥砂浆砌桥台前墙及侧墙块石36.1片石7920号混凝土侧墙顶及护栏基座10.215号片石混凝土基础152.210号浆砌片石回填楔体6.8台背回填沙砾石433桥台挖基土方325桥台挖基石方2164号桥台工程数量表数量（m3）10号水泥砂浆砌桥台前墙及侧墙块石30.4,片石65.820号混凝土侧墙顶及护栏基座10.2.15号片石混凝土基础146.6.10号浆砌片石回填楔体6台背回填沙砾石469桥台挖基土方352桥台挖基石方235•1.桥台侧墙顶部50cm现浇20号混凝土；桥长范围内无桥台侧墙处，防撞护墙下设置20号现浇混凝土基座，用于预埋护栏锚固筋。•2.桥台地基承载力要求不得低于260kpa。•3.0号桥台胸墙后仰7cm；7号桥台胸墙前倾4cm施工前准备工作•1.施工人员组织•施工前组织技术人员进行施工前的技术交底，认真学习设计图纸的内容，熟悉规范和技术标准，制定出施工工艺。保证工程顺利进行。•主要人员组成包括：项目经理、项目副经理、技术总工程师、测量工程师、实验工程师、质检工程师，机械工程师、材料工程师等。.技术准备工作•施工前技术人员应做好一切准备工作。其包括施工放样、复核测量导线点、材料试验、配合比实验、机械检查等工作。在此阶段如遇什么问题应及时想办法解决，保证工程的进行。.施工场地准备工作•施工前应先进行施工场地准备工作，选择好场地后进行场地平整、夯实等工作。进行机械设备，供电系统的安装，砂石料堆放场地的安排，仓库建设等工作。另外施工前还应选好取土场地和弃土坑。材料准备工作•材料准备工作、施工工艺•整个桥台的施工工艺流程见下图桥台台身施工工艺•检查基础顶面标高——墙身砌筑——勾缝•1：当标高、强度都达到要求，应确定台身底部在基础上的位置，接下来开始砌筑。•2：施工时，桥台侧墙地面线以上应设置5*5cm的泄水孔，纵向按三米间距设置，高度方向按1米间距设置，上下排交错布置，最底一排应高出地面线20~30cm，泄水孔应向下倾斜（3~5%）。•0号桥台胸墙后仰7cm：7号桥台胸墙前倾4cm。•3：桥台侧墙顶部50cm厚现浇20号混凝土；桥长范围内无桥台侧墙处，防撞护墙下设置20号现浇混凝土基座，用于预埋护栏锚固筋。桥台胸墙后仰7cm：7号桥台胸墙前倾4cm。（三）、桥台台帽的施工工艺•核对台顶标高——绑扎钢筋——立模板——混泥土浇筑——养生——摸板拆解——台背回填•台背的回填：桥台施工完成后，技术人员先自检合格后报监理工程师检查，在监理工程师检查合格，且混凝土强度大于75%的情况下方可进行台背回填。台背的回填材料要满足强度和透水性的要求，且分层填筑夯实，保证密实度（四）质量保护措施•1、为了确保工程质量，组织施工人员，进行全面质量管理培训，认真学习技术规范和质量评定标准，熟悉掌握技术规范、设计图纸、施工工艺；实行技术交底制度，在施工前进行详细的技术交底。•2、严格控制控制原材料...
