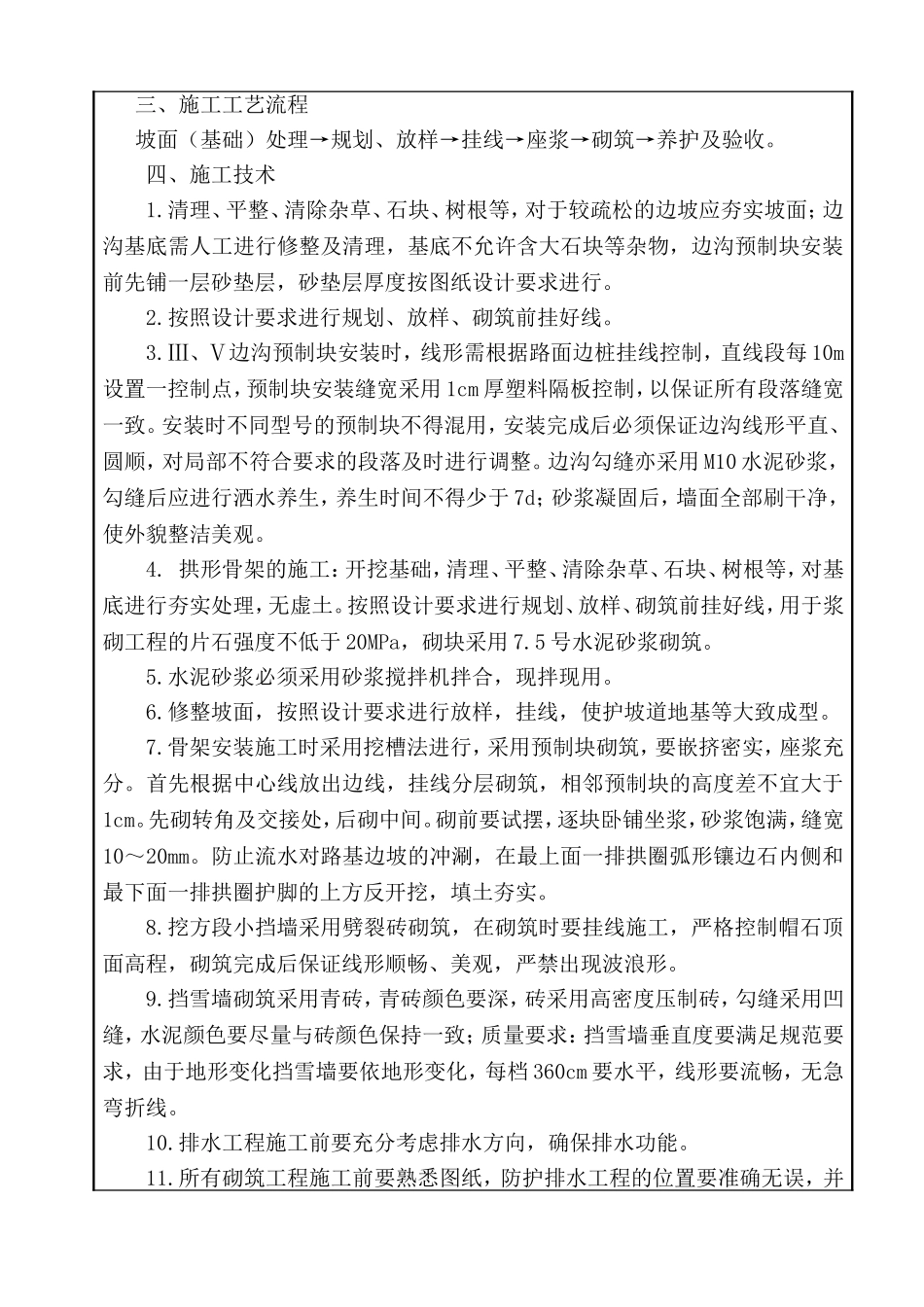

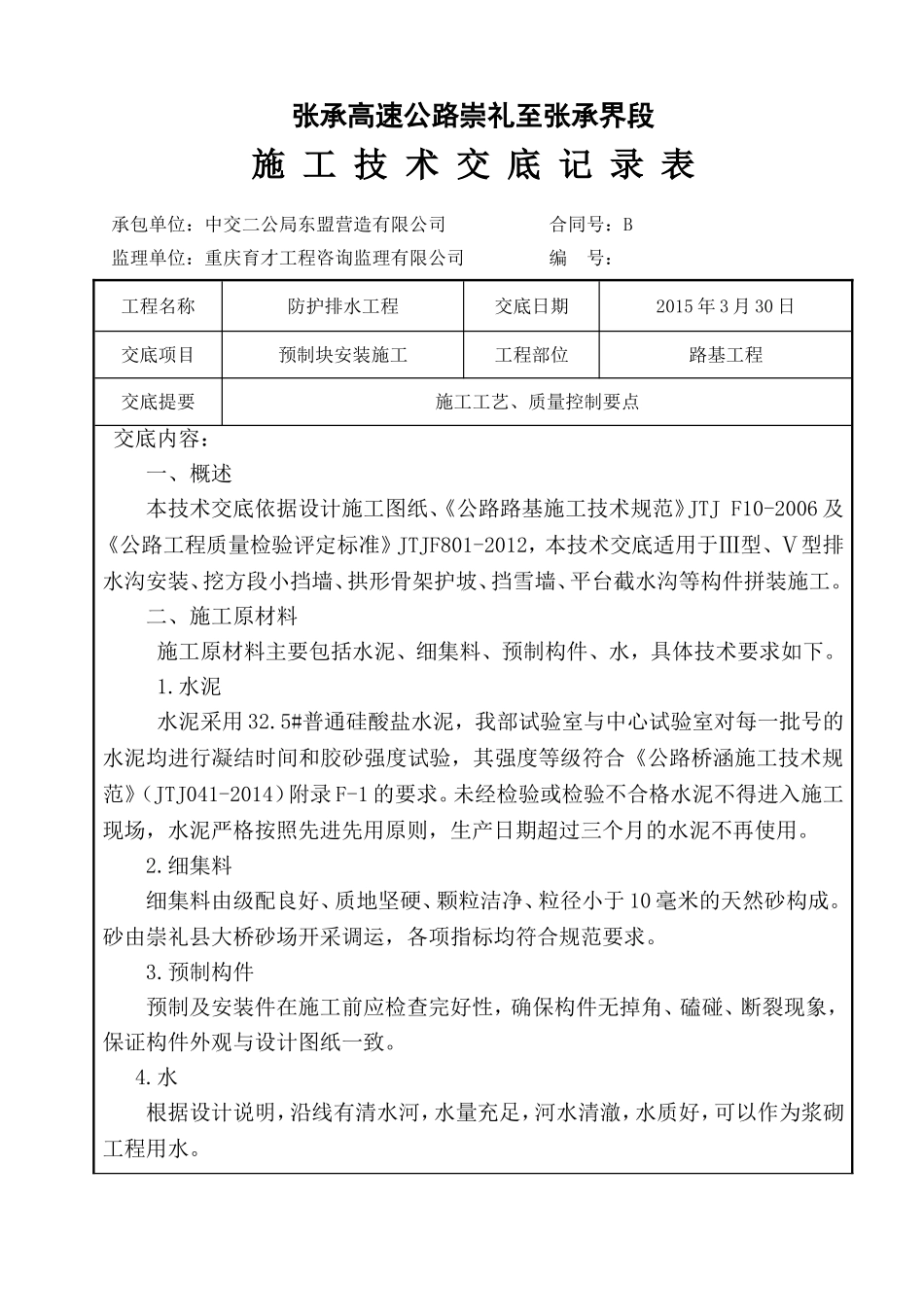

张承高速公路崇礼至张承界段施工技术交底记录表承包单位：中交二公局东盟营造有限公司合同号：B监理单位：重庆育才工程咨询监理有限公司编号：工程名称防护排水工程交底日期2015年3月30日交底项目预制块安装施工工程部位路基工程交底提要施工工艺、质量控制要点交底内容：一、概述本技术交底依据设计施工图纸、《公路路基施工技术规范》JTJF10-2006及《公路工程质量检验评定标准》JTJF801-2012，本技术交底适用于Ⅲ型、Ⅴ型排水沟安装、挖方段小挡墙、拱形骨架护坡、挡雪墙、平台截水沟等构件拼装施工。二、施工原材料施工原材料主要包括水泥、细集料、预制构件、水，具体技术要求如下。1.水泥水泥采用32.5#普通硅酸盐水泥，我部试验室与中心试验室对每一批号的水泥均进行凝结时间和胶砂强度试验，其强度等级符合《公路桥涵施工技术规范》（JTJ041-2014）附录F-1的要求。未经检验或检验不合格水泥不得进入施工现场，水泥严格按照先进先用原则，生产日期超过三个月的水泥不再使用。2.细集料细集料由级配良好、质地坚硬、颗粒洁净、粒径小于10毫米的天然砂构成。砂由崇礼县大桥砂场开采调运，各项指标均符合规范要求。3.预制构件预制及安装件在施工前应检查完好性，确保构件无掉角、磕碰、断裂现象，保证构件外观与设计图纸一致。4.水根据设计说明，沿线有清水河，水量充足，河水清澈，水质好，可以作为浆砌工程用水。三、施工工艺流程坡面（基础）处理→规划、放样→挂线→座浆→砌筑→养护及验收。四、施工技术1.清理、平整、清除杂草、石块、树根等，对于较疏松的边坡应夯实坡面；边沟基底需人工进行修整及清理，基底不允许含大石块等杂物，边沟预制块安装前先铺一层砂垫层，砂垫层厚度按图纸设计要求进行。2.按照设计要求进行规划、放样、砌筑前挂好线。3.Ⅲ、Ⅴ边沟预制块安装时，线形需根据路面边桩挂线控制，直线段每10m设置一控制点，预制块安装缝宽采用1cm厚塑料隔板控制，以保证所有段落缝宽一致。安装时不同型号的预制块不得混用，安装完成后必须保证边沟线形平直、圆顺，对局部不符合要求的段落及时进行调整。边沟勾缝亦采用M10水泥砂浆，勾缝后应进行洒水养生，养生时间不得少于7d；砂浆凝固后，墙面全部刷干净，使外貌整洁美观。4.拱形骨架的施工：开挖基础，清理、平整、清除杂草、石块、树根等，对基底进行夯实处理，无虚土。按照设计要求进行规划、放样、砌筑前挂好线，用于浆砌工程的片石强度不低于20MPa，砌块采用7.5号水泥砂浆砌筑。5.水泥砂浆必须采用砂浆搅拌机拌合，现拌现用。6.修整坡面，按照设计要求进行放样，挂线，使护坡道地基等大致成型。7.骨架安装施工时采用挖槽法进行，采用预制块砌筑，要嵌挤密实，座浆充分。首先根据中心线放出边线，挂线分层砌筑，相邻预制块的高度差不宜大于1cm。先砌转角及交接处，后砌中间。砌前要试摆，逐块卧铺坐浆，砂浆饱满，缝宽10～20mm。防止流水对路基边坡的冲涮，在最上面一排拱圈弧形镶边石内侧和最下面一排拱圈护脚的上方反开挖，填土夯实。8.挖方段小挡墙采用劈裂砖砌筑，在砌筑时要挂线施工，严格控制帽石顶面高程，砌筑完成后保证线形顺畅、美观，严禁出现波浪形。9.挡雪墙砌筑采用青砖，青砖颜色要深，砖采用高密度压制砖，勾缝采用凹缝，水泥颜色要尽量与砖颜色保持一致；质量要求：挡雪墙垂直度要满足规范要求，由于地形变化挡雪墙要依地形变化，每档360cm要水平，线形要流畅，无急弯折线。10.排水工程施工前要充分考虑排水方向，确保排水功能。11.所有砌筑工程施工前要熟悉图纸，防护排水工程的位置要准确无误，并满足成型后的实体美观、线形顺畅的要求。五、质量标准1.基本要求（1）砌体砂浆配合比正确，砌缝内砂浆均匀饱满，勾缝密实。（2）浆砌片石、混凝土预制块的质量和规格应符合设计要求。（3）砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。2.实测项目表5.3-3边沟安装实测项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）在合格标准内按附录F检查2轴线偏位50尺量：每200m测5处3沟底高程（mm）±15水准仪：每200测5点4墙面直顺度（mm）或坡度30或符合设计要求20m拉线、坡度...
