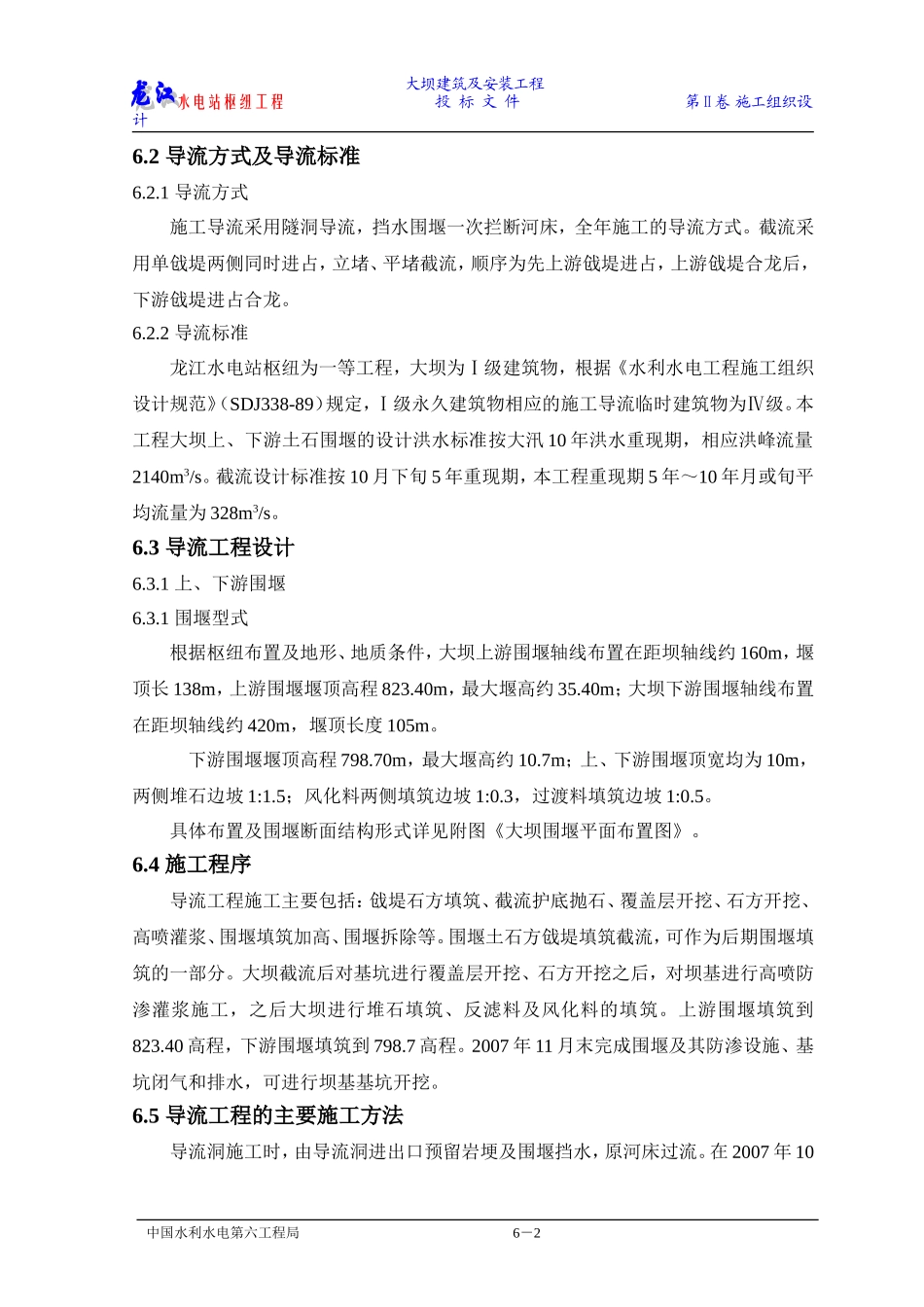

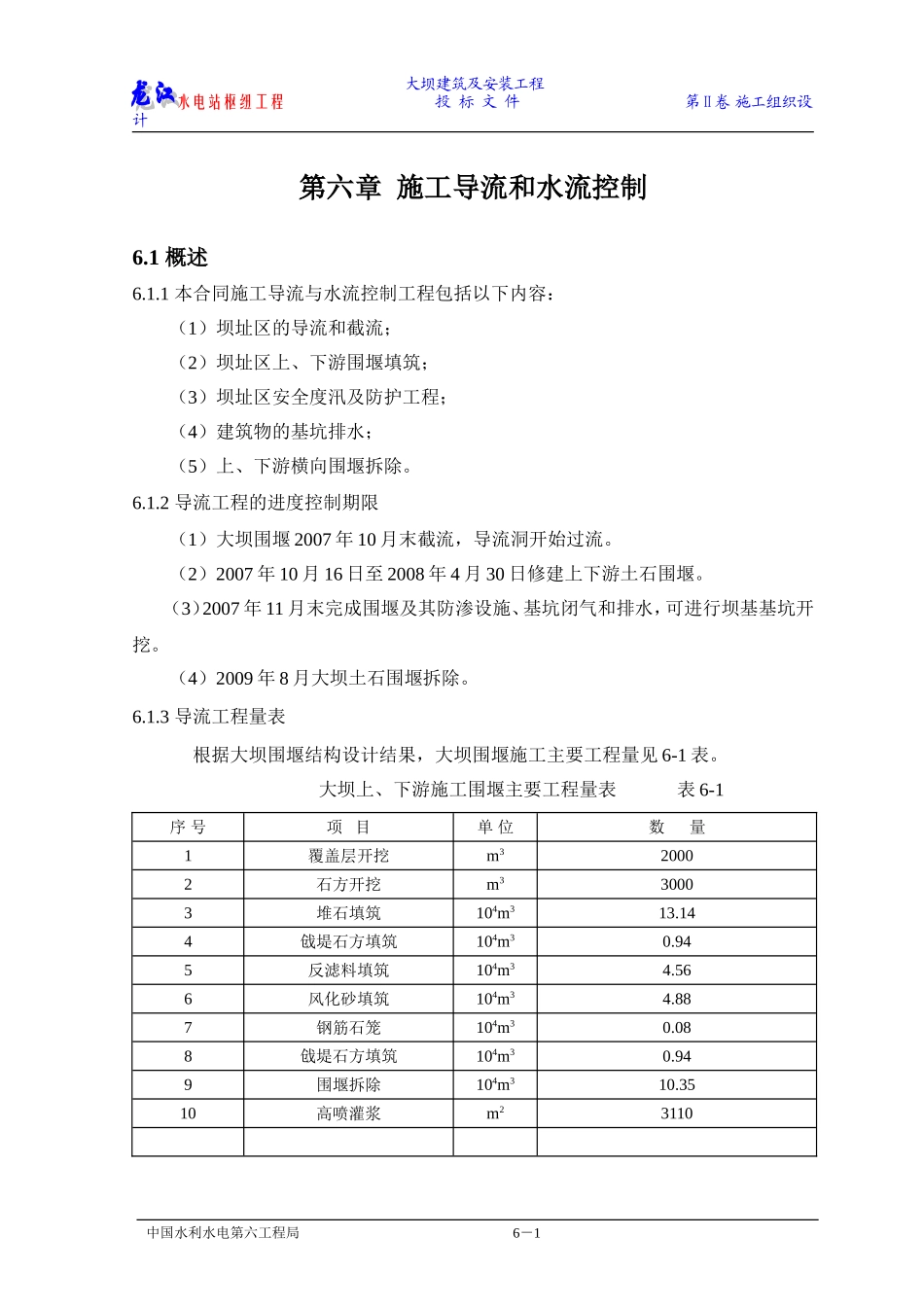

大坝建筑及安装工程水电站枢纽工程投标文件第Ⅱ卷施工组织设计第六章施工导流和水流控制6.1概述6.1.1本合同施工导流与水流控制工程包括以下内容：（1）坝址区的导流和截流；（2）坝址区上、下游围堰填筑；（3）坝址区安全度汛及防护工程；（4）建筑物的基坑排水；（5）上、下游横向围堰拆除。6.1.2导流工程的进度控制期限（1）大坝围堰2007年10月末截流，导流洞开始过流。（2）2007年10月16日至2008年4月30日修建上下游土石围堰。（3）2007年11月末完成围堰及其防渗设施、基坑闭气和排水，可进行坝基基坑开挖。（4）2009年8月大坝土石围堰拆除。6.1.3导流工程量表根据大坝围堰结构设计结果，大坝围堰施工主要工程量见6-1表。大坝上、下游施工围堰主要工程量表表6-1序号项目单位数量1覆盖层开挖m320002石方开挖m330003堆石填筑104m313.144戗堤石方填筑104m30.945反滤料填筑104m34.566风化砂填筑104m34.887钢筋石笼104m30.088戗堤石方填筑104m30.949围堰拆除104m310.3510高喷灌浆m23110中国水利水电第六工程局6－1大坝建筑及安装工程水电站枢纽工程投标文件第Ⅱ卷施工组织设计6.2导流方式及导流标准6.2.1导流方式施工导流采用隧洞导流，挡水围堰一次拦断河床，全年施工的导流方式。截流采用单戗堤两侧同时进占，立堵、平堵截流，顺序为先上游戗堤进占，上游戗堤合龙后，下游戗堤进占合龙。6.2.2导流标准龙江水电站枢纽为一等工程，大坝为Ⅰ级建筑物，根据《水利水电工程施工组织设计规范》（SDJ338-89）规定，Ⅰ级永久建筑物相应的施工导流临时建筑物为Ⅳ级。本工程大坝上、下游土石围堰的设计洪水标准按大汛10年洪水重现期，相应洪峰流量2140m3/s。截流设计标准按10月下旬5年重现期，本工程重现期5年～10年月或旬平均流量为328m3/s。6.3导流工程设计6.3.1上、下游围堰6.3.1围堰型式根据枢纽布置及地形、地质条件，大坝上游围堰轴线布置在距坝轴线约160m，堰顶长138m，上游围堰堰顶高程823.40m，最大堰高约35.40m；大坝下游围堰轴线布置在距坝轴线约420m，堰顶长度105m。下游围堰堰顶高程798.70m，最大堰高约10.7m；上、下游围堰顶宽均为10m，两侧堆石边坡1:1.5；风化料两侧填筑边坡1:0.3，过渡料填筑边坡1:0.5。具体布置及围堰断面结构形式详见附图《大坝围堰平面布置图》。6.4施工程序导流工程施工主要包括：戗堤石方填筑、截流护底抛石、覆盖层开挖、石方开挖、高喷灌浆、围堰填筑加高、围堰拆除等。围堰土石方戗堤填筑截流，可作为后期围堰填筑的一部分。大坝截流后对基坑进行覆盖层开挖、石方开挖之后，对坝基进行高喷防渗灌浆施工，之后大坝进行堆石填筑、反滤料及风化料的填筑。上游围堰填筑到823.40高程，下游围堰填筑到798.7高程。2007年11月末完成围堰及其防渗设施、基坑闭气和排水，可进行坝基基坑开挖。6.5导流工程的主要施工方法导流洞施工时，由导流洞进出口预留岩埂及围堰挡水，原河床过流。在2007年10中国水利水电第六工程局6－2大坝建筑及安装工程水电站枢纽工程投标文件第Ⅱ卷施工组织设计月31日截流，导流洞过流，在大坝围堰形成后，主体工程施工。6.5.1土石围堰的施工6.5.1.1施工条件（1）大坝填筑料到指定料场取料，用20T自卸车将开挖料直接运至填筑面，围堰填筑高程823.4m。（2）根据现场道路，右岸围堰回填道路由导流洞出口下游暂存场至右坝肩临时施工道路，左岸围堰回填道路由下游暂存场经跨江桥至左坝肩道路。6.5.1.2围堰料场大坝围堰填筑料取自导流洞出口下游暂存场料和1#弃渣场料，围堰所需的反滤料取自坝址上游约3km的江心砂砾石料场，围堰所需的防渗料取自坝址上游右岸的临时弃渣场，围堰土石方回填储备料满足施工用量要求。6.5.1.3围堰填筑（1）戗堤施工①戗堤施工方法戗堤施工用大块石进行填筑施工，采用3m3装载机装车，用20t自卸汽车运到施工现场后以进占法铺料进行施工，卸料后用推土机平料。水上部分填筑采用测量放线后按设计的坡比人工配合1.6m3反铲码放，戗堤填筑高程为796.4m。②施工截流a、截流时段的选择及标准根据招标文件及施工进度计划安排，截流时段选择在汛后期2007年10月31日截流。根据龙江水电站枢纽工程大坝建筑及安装工程澄清函（二...
