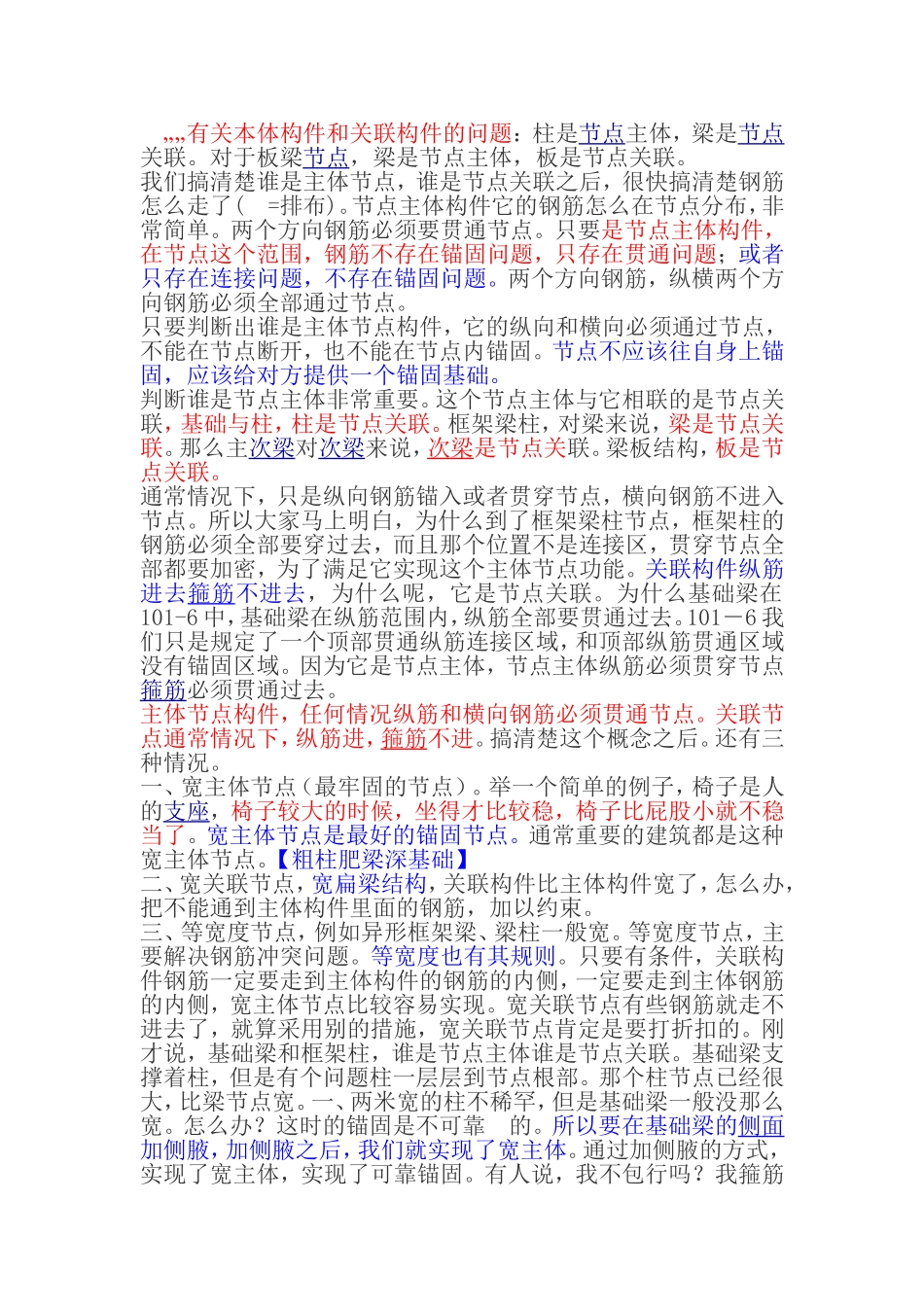

„„有关本体构件和关联构件的问题：柱是节点主体，梁是节点关联。对于板梁节点，梁是节点主体，板是节点关联。我们搞清楚谁是主体节点，谁是节点关联之后，很快搞清楚钢筋怎么走了(=排布)。节点主体构件它的钢筋怎么在节点分布，非常简单。两个方向钢筋必须要贯通节点。只要是节点主体构件，在节点这个范围，钢筋不存在锚固问题，只存在贯通问题；或者只存在连接问题，不存在锚固问题。两个方向钢筋，纵横两个方向钢筋必须全部通过节点。只要判断出谁是主体节点构件，它的纵向和横向必须通过节点，不能在节点断开，也不能在节点内锚固。节点不应该往自身上锚固，应该给对方提供一个锚固基础。判断谁是节点主体非常重要。这个节点主体与它相联的是节点关联，基础与柱，柱是节点关联。框架梁柱，对梁来说，梁是节点关联。那么主次梁对次梁来说，次梁是节点关联。梁板结构，板是节点关联。通常情况下，只是纵向钢筋锚入或者贯穿节点，横向钢筋不进入节点。所以大家马上明白，为什么到了框架梁柱节点，框架柱的钢筋必须全部要穿过去，而且那个位置不是连接区，贯穿节点全部都要加密，为了满足它实现这个主体节点功能。关联构件纵筋进去箍筋不进去，为什么呢，它是节点关联。为什么基础梁在101-6中，基础梁在纵筋范围内，纵筋全部要贯通过去。101－6我们只是规定了一个顶部贯通纵筋连接区域，和顶部纵筋贯通区域没有锚固区域。因为它是节点主体，节点主体纵筋必须贯穿节点箍筋必须贯通过去。主体节点构件，任何情况纵筋和横向钢筋必须贯通节点。关联节点通常情况下，纵筋进，箍筋不进。搞清楚这个概念之后。还有三种情况。一、宽主体节点（最牢固的节点）。举一个简单的例子，椅子是人的支座，椅子较大的时候，坐得才比较稳，椅子比屁股小就不稳当了。宽主体节点是最好的锚固节点。通常重要的建筑都是这种宽主体节点。【粗柱肥梁深基础】二、宽关联节点，宽扁梁结构，关联构件比主体构件宽了，怎么办，把不能通到主体构件里面的钢筋，加以约束。三、等宽度节点，例如异形框架梁、梁柱一般宽。等宽度节点，主要解决钢筋冲突问题。等宽度也有其规则。只要有条件，关联构件钢筋一定要走到主体构件的钢筋的内侧，一定要走到主体钢筋的内侧，宽主体节点比较容易实现。宽关联节点有些钢筋就走不进去了，就算采用别的措施，宽关联节点肯定是要打折扣的。刚才说，基础梁和框架柱，谁是节点主体谁是节点关联。基础梁支撑着柱，但是有个问题柱一层层到节点根部。那个柱节点已经很大，比梁节点宽。一、两米宽的柱不稀罕，但是基础梁一般没那么宽。怎么办？这时的锚固是不可靠的。所以要在基础梁的侧面加侧腋，加侧腋之后，我们就实现了宽主体。通过加侧腋的方式，实现了宽主体，实现了可靠锚固。有人说，我不包行吗？我箍筋箍到底，把基础梁给它串起来。框架梁跟柱的关联，和基础梁跟柱的关联正好反过来。基础梁是节点主体，柱是节点关联。因要尽可能做到宽主体，所以基础梁加侧腋。所谓“八字角”实际上是加侧腋。还有特殊情况，我们讲节点首先要找出谁是节点主体，谁是节点关联。这里还有一个互为主体节点的情况，例如井字梁交叉点，两方面梁谁也不是谁的支座，或者互为支座。还有一种是互为关联节点，比如两个悬挑梁，谁了不挑谁，在前面碰头。钢筋混凝土有什么难的，就是没有什么难的。所谓专家的职责就是复杂问题简单化，让大家更容易掌握，专家不仅要把复杂问题简单化，还要把简单的问题更简单化。根据上午会议安排，这一节讲座先到此。下午针对构造原理，和101-5全面进行讲解。广联达郑则直（2008/10/10上午）简单回顾一下刚才陈教授讲过的一些知识，记住了几点。一个是构造原理，一个是主体构件和关联构件的关系。如果这个是一个暗柱，红色这个是暗柱，咱们再画一个剪力墙，黑色就是剪力墙，再画一根钢筋，这个钢筋，大家看一下以前经常有人问道，钢筋顺到这个位置弯折，但有说这个暗柱尺寸非常大，这个暗柱尺寸有一米长，暗柱不能算一个独立构件，无非是红色部位配筋大一些。基础上有柱子，柱子上有楼层框架梁。支座主体和被支座的构件的关系，基础箍筋，陈教授讲这个箍筋，到柱子这一位...
