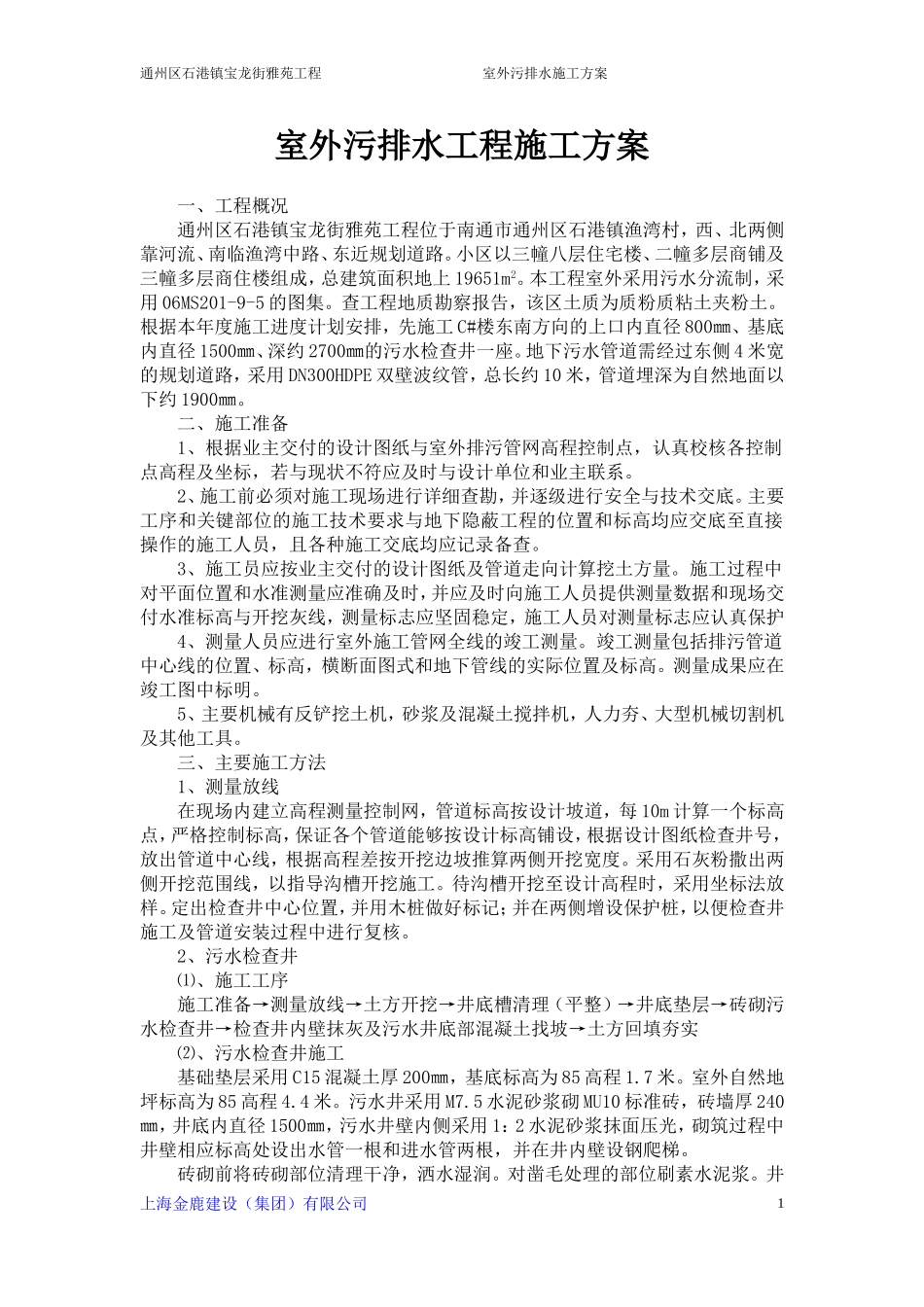

通州区石港镇宝龙街雅苑工程室外污排水施工方案室外污排水工程施工方案一、工程概况通州区石港镇宝龙街雅苑工程位于南通市通州区石港镇渔湾村，西、北两侧靠河流、南临渔湾中路、东近规划道路。小区以三幢八层住宅楼、二幢多层商铺及三幢多层商住楼组成，总建筑面积地上19651m2。本工程室外采用污水分流制，采用06MS201-9-5的图集。查工程地质勘察报告，该区土质为质粉质粘土夹粉土。根据本年度施工进度计划安排，先施工C#楼东南方向的上口内直径800㎜、基底内直径1500㎜、深约2700㎜的污水检查井一座。地下污水管道需经过东侧4米宽的规划道路，采用DN300HDPE双壁波纹管，总长约10米，管道埋深为自然地面以下约1900㎜。二、施工准备1、根据业主交付的设计图纸与室外排污管网高程控制点，认真校核各控制点高程及坐标，若与现状不符应及时与设计单位和业主联系。2、施工前必须对施工现场进行详细查勘，并逐级进行安全与技术交底。主要工序和关键部位的施工技术要求与地下隐蔽工程的位置和标高均应交底至直接操作的施工人员，且各种施工交底均应记录备查。3、施工员应按业主交付的设计图纸及管道走向计算挖土方量。施工过程中对平面位置和水准测量应准确及时，并应及时向施工人员提供测量数据和现场交付水准标高与开挖灰线，测量标志应坚固稳定，施工人员对测量标志应认真保护4、测量人员应进行室外施工管网全线的竣工测量。竣工测量包括排污管道中心线的位置、标高，横断面图式和地下管线的实际位置及标高。测量成果应在竣工图中标明。5、主要机械有反铲挖土机，砂浆及混凝土搅拌机，人力夯、大型机械切割机及其他工具。三、主要施工方法1、测量放线在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。采用石灰粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。2、污水检查井⑴、施工工序施工准备→测量放线→土方开挖→井底槽清理（平整）→井底垫层→砖砌污水检查井→检查井内壁抹灰及污水井底部混凝土找坡→土方回填夯实⑵、污水检查井施工基础垫层采用C15混凝土厚200㎜，基底标高为85高程1.7米。室外自然地坪标高为85高程4.4米。污水井采用M7.5水泥砂浆砌MU10标准砖，砖墙厚240㎜，井底内直径1500㎜，污水井壁内侧采用1：2水泥砂浆抹面压光，砌筑过程中井壁相应标高处设出水管一根和进水管两根，并在井内壁设钢爬梯。砖砌前将砖砌部位清理干净，洒水湿润。对凿毛处理的部位刷素水泥浆。井上海金鹿建设（集团）有限公司1通州区石港镇宝龙街雅苑工程室外污排水施工方案室以圆心为控制中心挂线，随砌随检查井室尺寸。采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌筑。砌完一层后，再铺浆砌筑上一层砖，上下两层砖间竖向缝错开。砖砌采用“三一”法砌筑，即一铲灰、一块砖、一挤揉。若采用铺浆法砌筑时铺浆长度不超过500mm。砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采用挤浆或加浆法，使其砂浆饱满。严禁用水冲浆灌缝。砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在8～12mm，抹面、勾缝、座浆、抹三角灰均用1：2防水水泥砂浆。井内壁墙用1:2防水水泥砂浆抹面至井顶部，厚20。3、污水管道施工⑴、施工工序土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实⑵、沟槽开挖土方开挖均采用斗容量为1m3反铲挖土机，为确保开挖时槽底原状地基土不受扰动，机械开挖时槽底预留200～300mm土层由人工挖至设计高程，保证沟底平整。排污管通过规划路时应首先破约200㎜厚C25混凝土路面，采用大型切割机将混凝土路面切割施工缝，而后利用反铲挖土机将路面混凝土挖开。⑶、沟槽开挖宽度B＝DN＋2b的确定式中B为管道沟槽底部开挖宽度(mm)；DN为管外径(mm)；b为无支撑要求时管道一侧支撑宽度，当坡顶无荷载且为自然放坡挖土时沟槽边坡...
