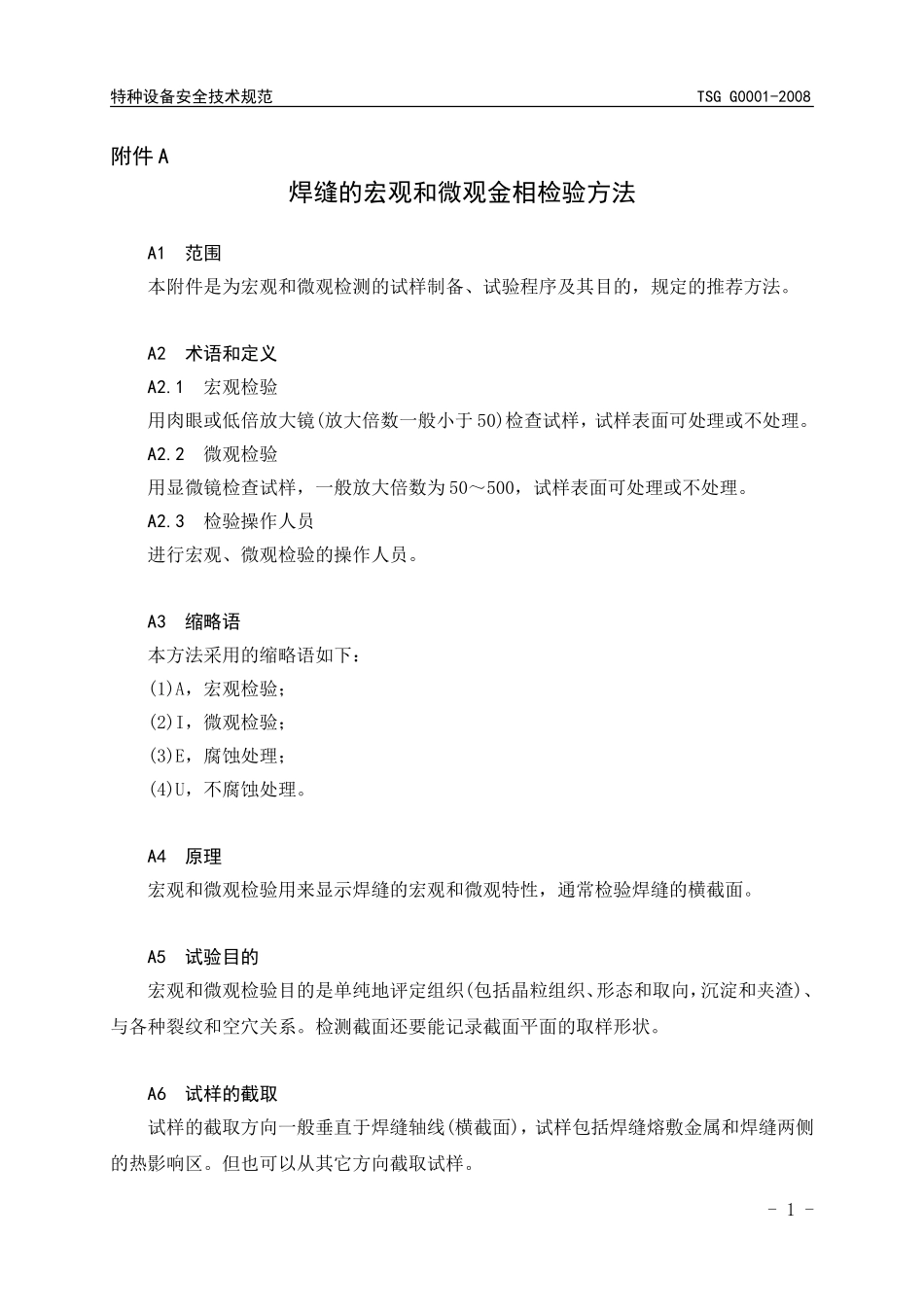

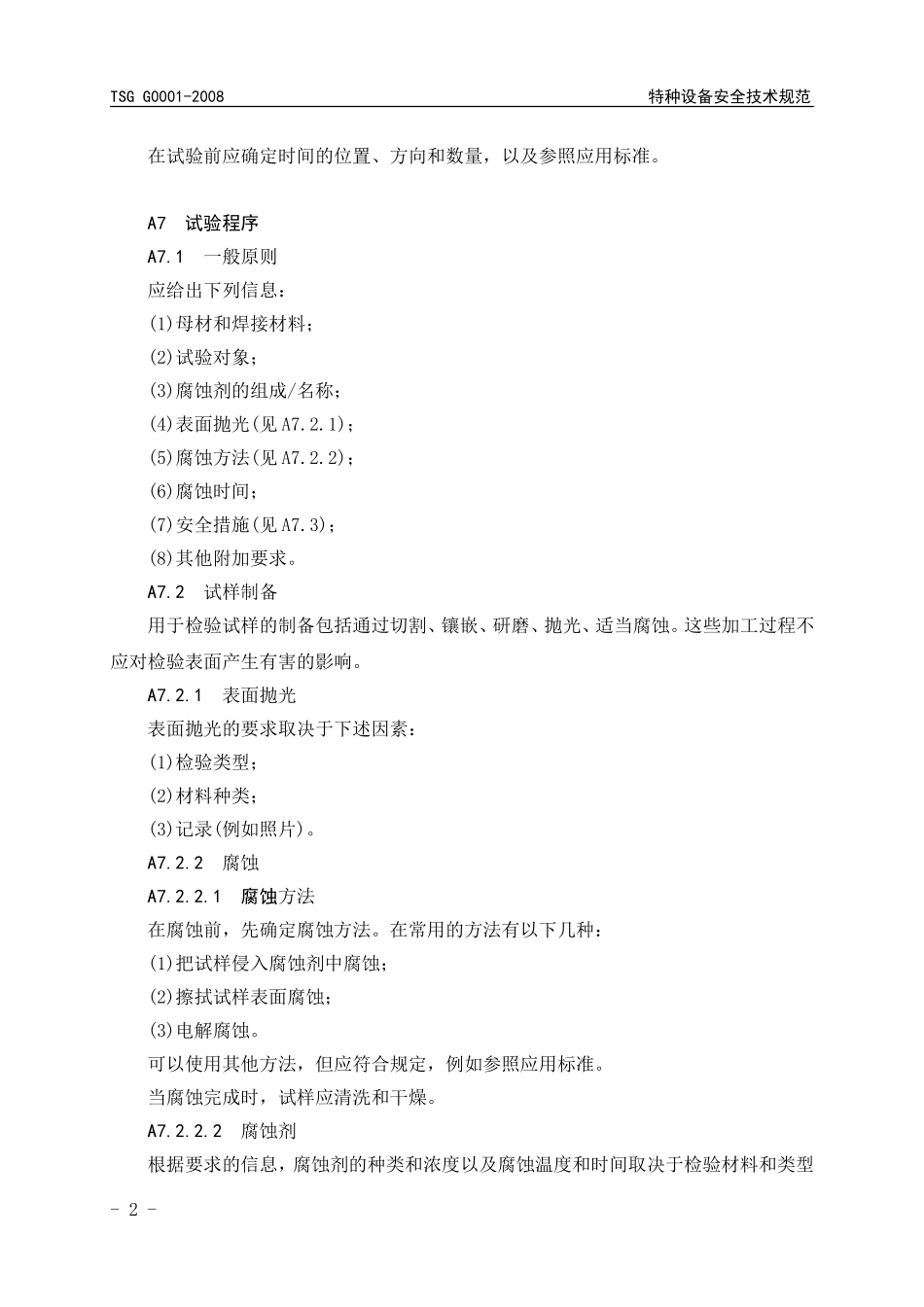

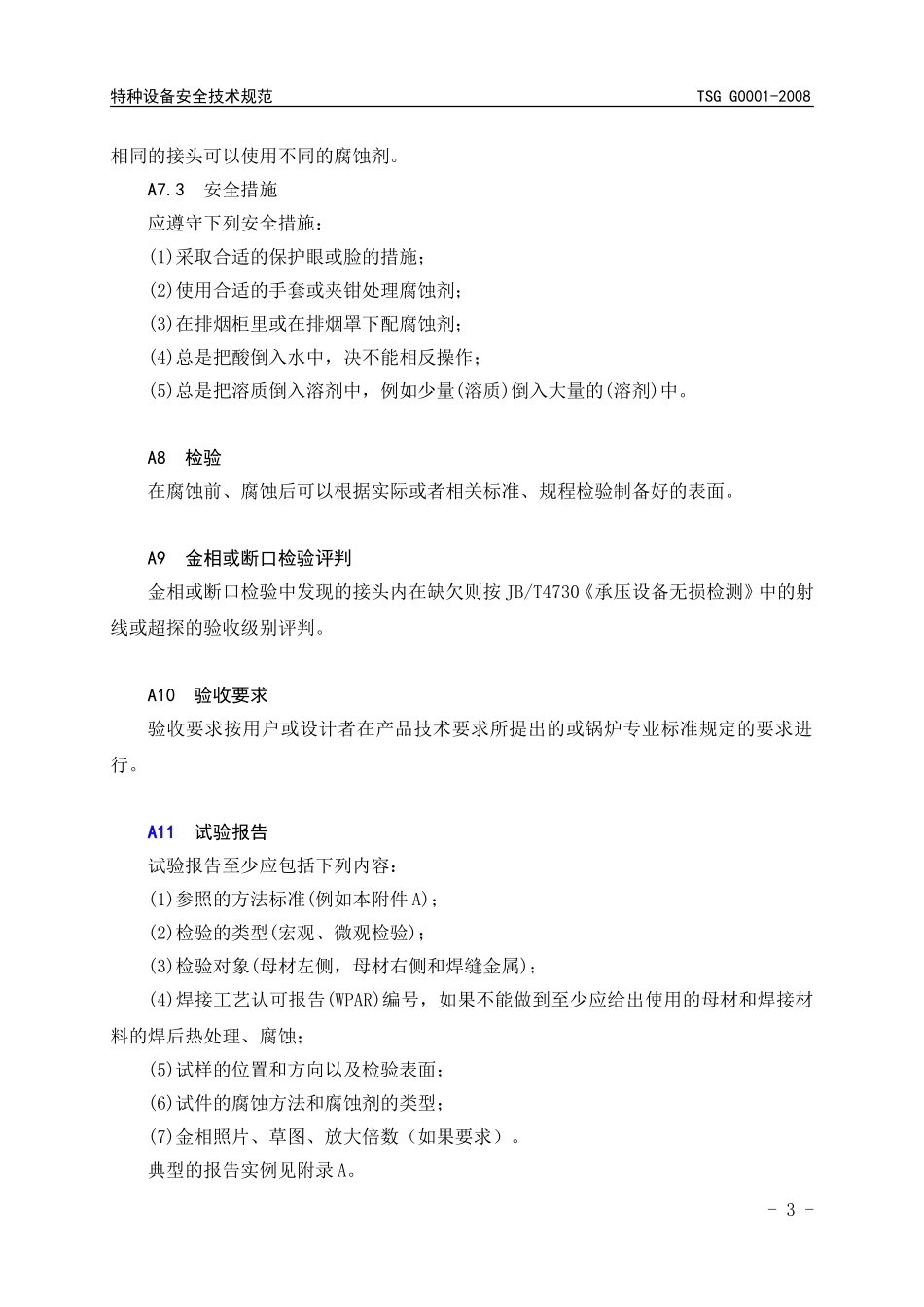

特种设备安全技术规范TSGG0001-2008附件A焊缝的宏观和微观金相检验方法A1范围本附件是为宏观和微观检测的试样制备、试验程序及其目的，规定的推荐方法。A2术语和定义A2.1宏观检验用肉眼或低倍放大镜(放大倍数一般小于50)检查试样，试样表面可处理或不处理。A2.2微观检验用显微镜检查试样，一般放大倍数为50～500，试样表面可处理或不处理。A2.3检验操作人员进行宏观、微观检验的操作人员。A3缩略语本方法采用的缩略语如下：(1)A，宏观检验；(2)I，微观检验；(3)E，腐蚀处理；(4)U，不腐蚀处理。A4原理宏观和微观检验用来显示焊缝的宏观和微观特性，通常检验焊缝的横截面。A5试验目的宏观和微观检验目的是单纯地评定组织(包括晶粒组织、形态和取向，沉淀和夹渣)、与各种裂纹和空穴关系。检测截面还要能记录截面平面的取样形状。A6试样的截取试样的截取方向一般垂直于焊缝轴线(横截面)，试样包括焊缝熔敷金属和焊缝两侧的热影响区。但也可以从其它方向截取试样。-1-TSGG0001-2008特种设备安全技术规范在试验前应确定时间的位置、方向和数量，以及参照应用标准。A7试验程序A7.1一般原则应给出下列信息：(1)母材和焊接材料；(2)试验对象；(3)腐蚀剂的组成/名称；(4)表面抛光(见A7.2.1)；(5)腐蚀方法(见A7.2.2)；(6)腐蚀时间；(7)安全措施(见A7.3)；(8)其他附加要求。A7.2试样制备用于检验试样的制备包括通过切割、镶嵌、研磨、抛光、适当腐蚀。这些加工过程不应对检验表面产生有害的影响。A7.2.1表面抛光表面抛光的要求取决于下述因素：(1)检验类型；(2)材料种类；(3)记录(例如照片)。A7.2.2腐蚀A7.2.2.1腐蚀方法在腐蚀前，先确定腐蚀方法。在常用的方法有以下几种：(1)把试样侵入腐蚀剂中腐蚀；(2)擦拭试样表面腐蚀；(3)电解腐蚀。可以使用其他方法，但应符合规定，例如参照应用标准。当腐蚀完成时，试样应清洗和干燥。A7.2.2.2腐蚀剂根据要求的信息，腐蚀剂的种类和浓度以及腐蚀温度和时间取决于检验材料和类型-2-特种设备安全技术规范TSGG0001-2008相同的接头可以使用不同的腐蚀剂。A7.3安全措施应遵守下列安全措施：(1)采取合适的保护眼或脸的措施；(2)使用合适的手套或夹钳处理腐蚀剂；(3)在排烟柜里或在排烟罩下配腐蚀剂；(4)总是把酸倒入水中，决不能相反操作；(5)总是把溶质倒入溶剂中，例如少量(溶质)倒入大量的(溶剂)中。A8检验在腐蚀前、腐蚀后可以根据实际或者相关标准、规程检验制备好的表面。A9金相或断口检验评判金相或断口检验中发现的接头内在缺欠则按JB/T4730《承压设备无损检测》中的射线或超探的验收级别评判。A10验收要求验收要求按用户或设计者在产品技术要求所提出的或锅炉专业标准规定的要求进行。A11试验报告试验报告至少应包括下列内容：(1)参照的方法标准(例如本附件A)；(2)检验的类型(宏观、微观检验)；(3)检验对象(母材左侧，母材右侧和焊缝金属)；(4)焊接工艺认可报告(WPAR)编号，如果不能做到至少应给出使用的母材和焊接材料的焊后热处理、腐蚀；(5)试样的位置和方向以及检验表面；(6)试件的腐蚀方法和腐蚀剂的类型；(7)金相照片、草图、放大倍数（如果要求）。典型的报告实例见附录A。-3-TSGG0001-2008特种设备安全技术规范附录A焊缝的宏观和微观金相检验报告编号：制造单位检验目的检验对象母材材质焊接材料焊接方式WPAR编号-4-特种设备安全技术规范TSGG0001-2008时效处理焊后热处理方式腐蚀方法温度参照的方法、标准锅炉安全技术监察规程附件A检验情况试件编号位置方向表面情况宏观微观检验结果放大倍数腐蚀方法腐蚀剂类型放大倍数腐蚀方法腐蚀剂类型结论意见：检验：日期：检验机构:（章）年月日审核：日期：-5-
