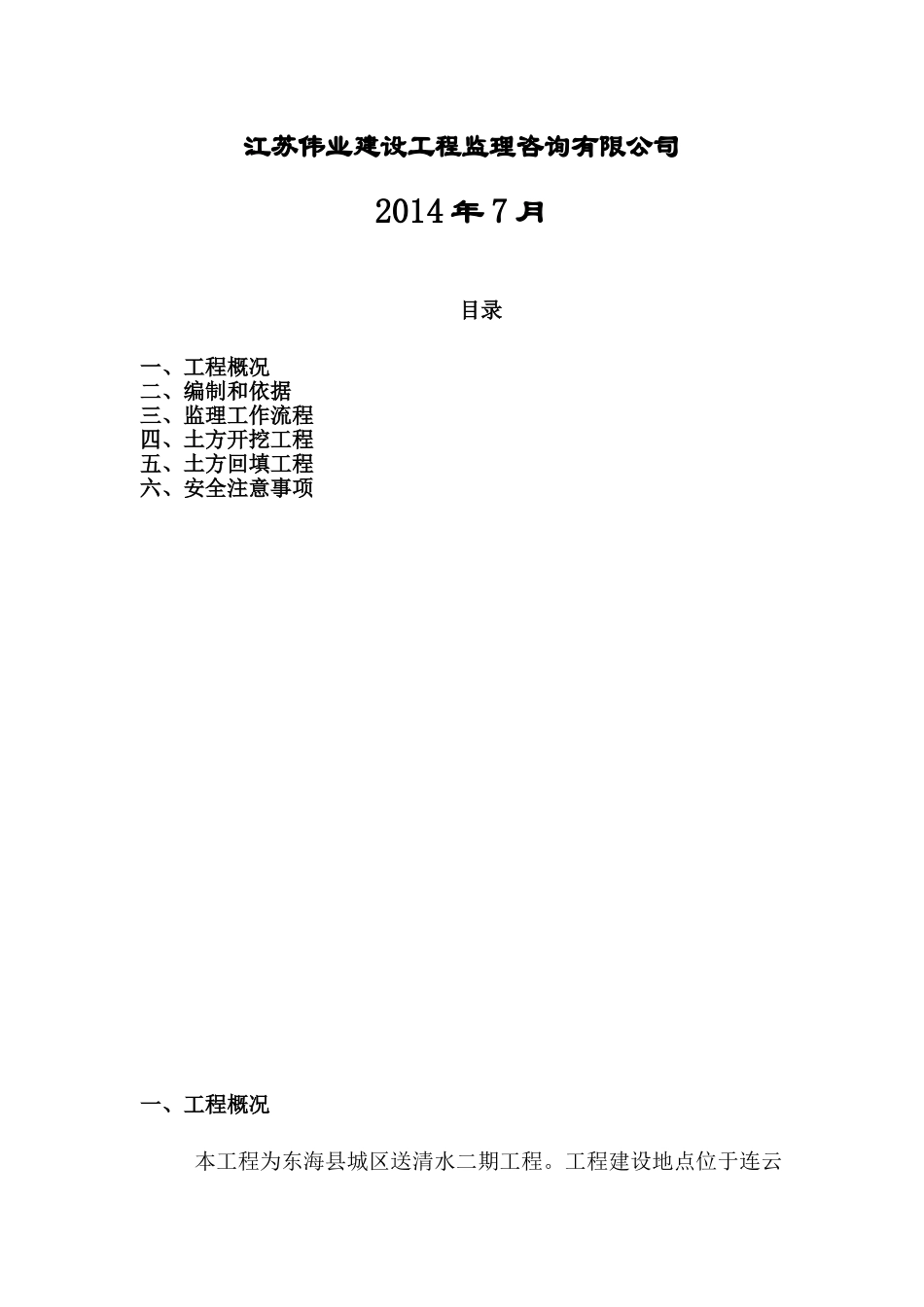

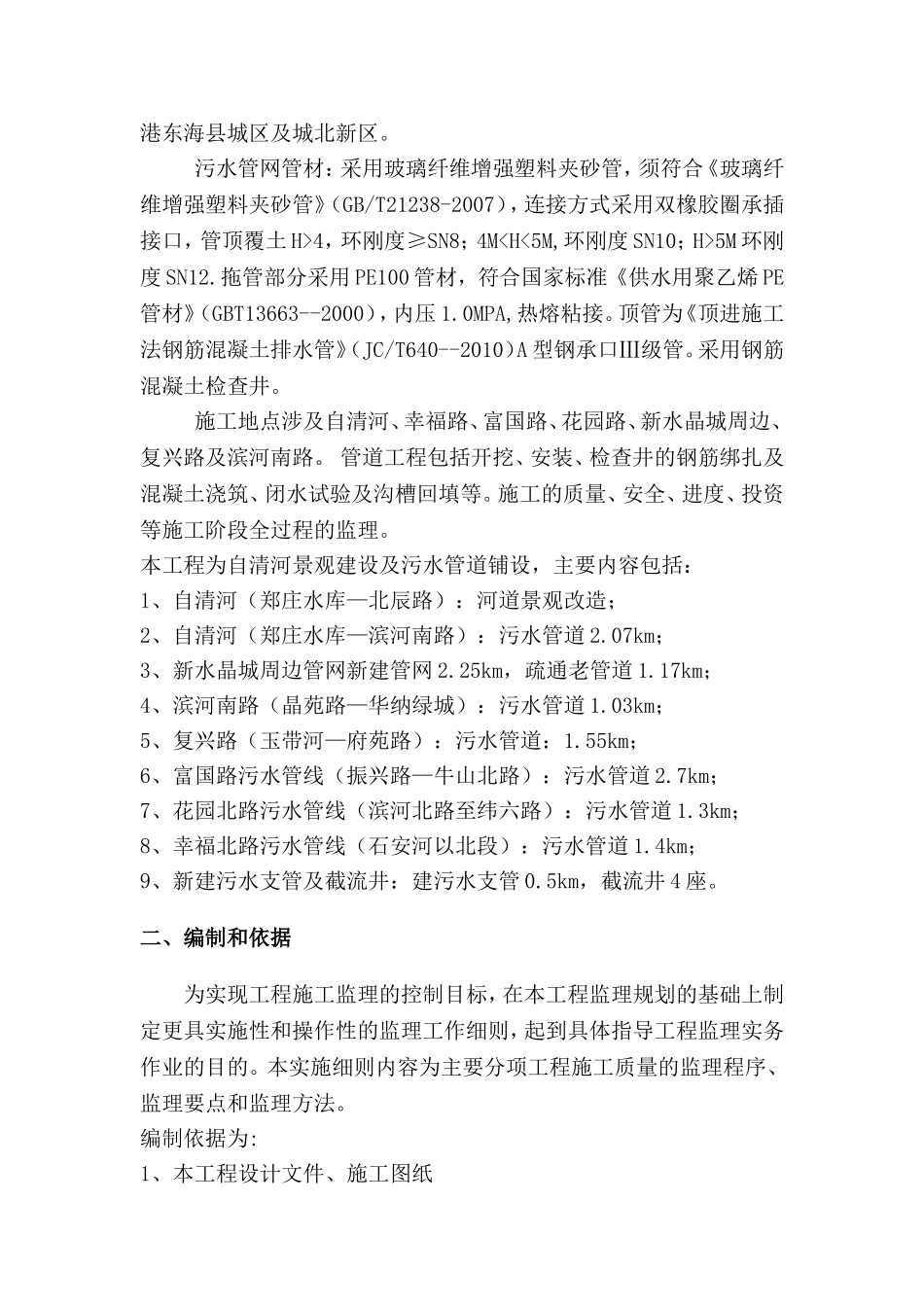

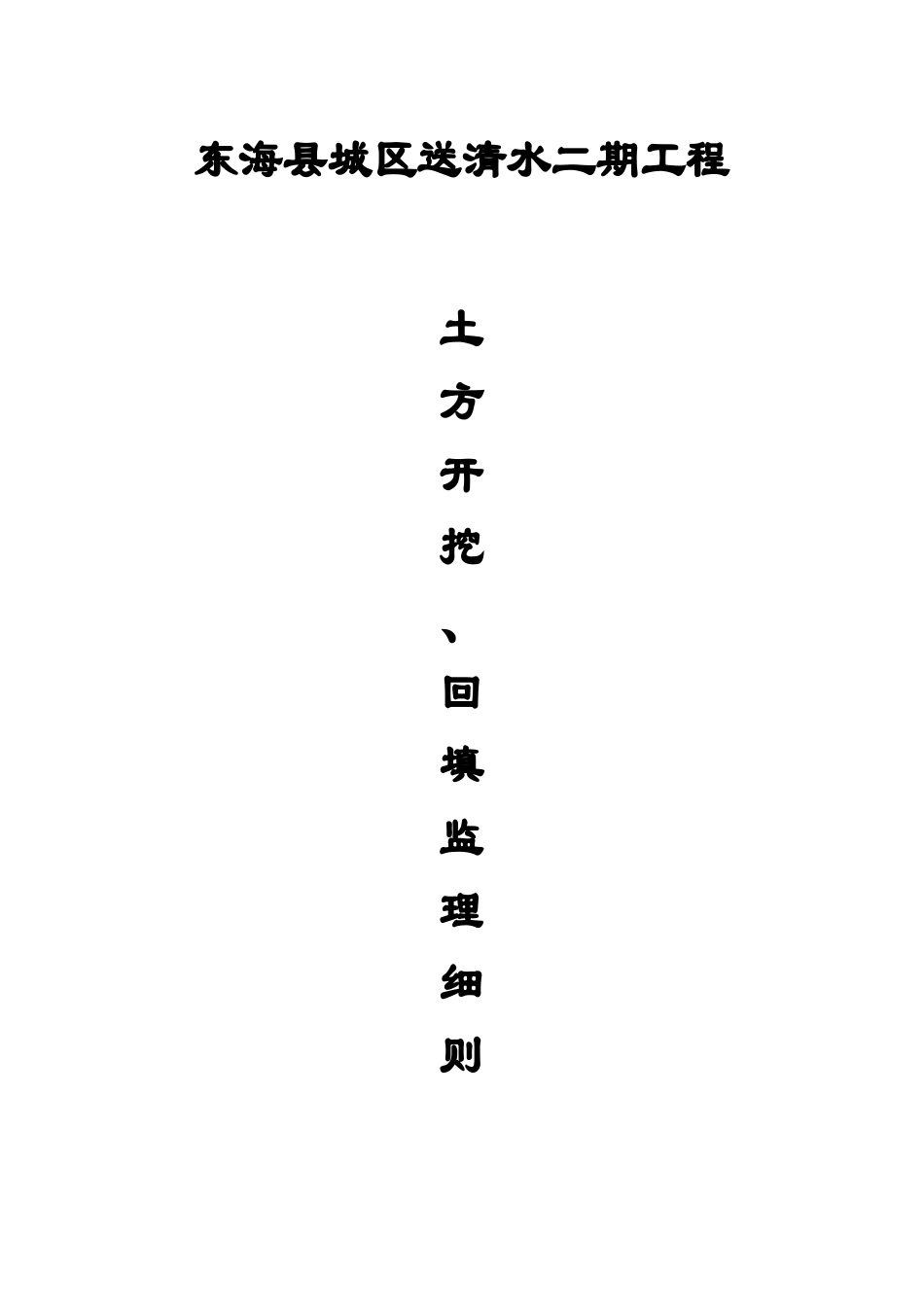

东海县城区送清水二期工程土方开挖、回填监理细则江苏伟业建设工程监理咨询有限公司2014年7月目录一、工程概况二、编制和依据三、监理工作流程四、土方开挖工程五、土方回填工程六、安全注意事项一、工程概况本工程为东海县城区送清水二期工程。工程建设地点位于连云港东海县城区及城北新区。污水管网管材：采用玻璃纤维增强塑料夹砂管，须符合《玻璃纤维增强塑料夹砂管》（GB/T21238-2007），连接方式采用双橡胶圈承插接口，管顶覆土H>4，环刚度≥SN8；4M5M环刚度SN12.拖管部分采用PE100管材，符合国家标准《供水用聚乙烯PE管材》（GBT13663--2000），内压1.0MPA,热熔粘接。顶管为《顶进施工法钢筋混凝土排水管》（JC/T640--2010）A型钢承口Ⅲ级管。采用钢筋混凝土检查井。施工地点涉及自清河、幸福路、富国路、花园路、新水晶城周边、复兴路及滨河南路。管道工程包括开挖、安装、检查井的钢筋绑扎及混凝土浇筑、闭水试验及沟槽回填等。施工的质量、安全、进度、投资等施工阶段全过程的监理。本工程为自清河景观建设及污水管道铺设，主要内容包括：1、自清河（郑庄水库—北辰路）：河道景观改造；2、自清河（郑庄水库—滨河南路）：污水管道2.07km；3、新水晶城周边管网新建管网2.25km，疏通老管道1.17km；4、滨河南路（晶苑路—华纳绿城）：污水管道1.03km；5、复兴路（玉带河—府苑路）：污水管道：1.55km；6、富国路污水管线（振兴路—牛山北路）：污水管道2.7km；7、花园北路污水管线（滨河北路至纬六路）：污水管道1.3km；8、幸福北路污水管线（石安河以北段）：污水管道1.4km；9、新建污水支管及截流井：建污水支管0.5km，截流井4座。二、编制和依据为实现工程施工监理的控制目标，在本工程监理规划的基础上制定更具实施性和操作性的监理工作细则，起到具体指导工程监理实务作业的目的。本实施细则内容为主要分项工程施工质量的监理程序、监理要点和监理方法。编制依据为:1、本工程设计文件、施工图纸2、工程委托监理合同、工程施工合同3、本工程监理规划4、《给水排水管道工程施工及验收规范》（GB50268—97）三、监理工作流程1、管道工程：熟悉图纸及设计要求→掌握施工工艺规范验收标准→审查施工单位资质→审核承包单位施工技术方案人员上岗证→签认开工报告→参加测量高程点→施工过程监理→各分项工程验收签认→巡视检查旁站监理→管道土方开挖完毕→管道铺设安装→管道土方回填2、钢筋混凝土检查井工程：熟悉图纸及设计要求→掌握施工工艺规范验收标准→审查施工单位资质→审核承包单位施工技术方案人员上岗证→签认开工报告→参加测量高程点→检查井土方开挖→施工过程监理→各分项工程验收签认→巡视检查旁站监理→检查井土方回填四、土方开挖工程（一）施工准备：1、在组织土方开挖施工前，施工单位应根据建设单位提供的各类图纸编制施工组织设计（或施工方案），报监理部审批。2、定位放线后，方可施工。沟槽开挖前,由建设单位组织监理单位、施工单位及测量队进行管位轴线、井位中心桩和原地面高程进行测量，由施工单位进行填报工程测量记录表和水准测量（纵断高程）记录表并附有关示意图等资料，由测量监理工程师组织复核并签署意见。施工单位对管道线路进行放线，由监理工程师验收合格后进行管道开挖工程。（二）土方开挖1、根据“土方开挖施工方案”及设计要求进行施工。2、要求在开挖过程中根据该工程的土质及边坡高度，结合施工方案及有关规范进行放坡。3、要求土方开挖尽可能避开雨季开挖。4、夜间施工时，要求施工单位安排专人值班，并安排好照明设施，在危险地段应设置明显标志。5、要严格控制开挖的范围及深度，确保沟槽的几何尺寸符合设计图纸要求。6、沟槽开挖后，承包人对管道基础须进行自检，将其位置、平面尺寸、高程填报有关资料。由测量监理工程师与现场监理工程师进行复核并签署意见。五、土方回填工程1、当管道连接好后，必须尽快进行水压试验并进行回填，防止管道发生浮动和热变形，及时回填土。2、按照设计要求选择管区的回填材料，并进行正确的管区回填与夯实。对管道底部两端的腋角部位，应按照设计支承角的要求及设...
