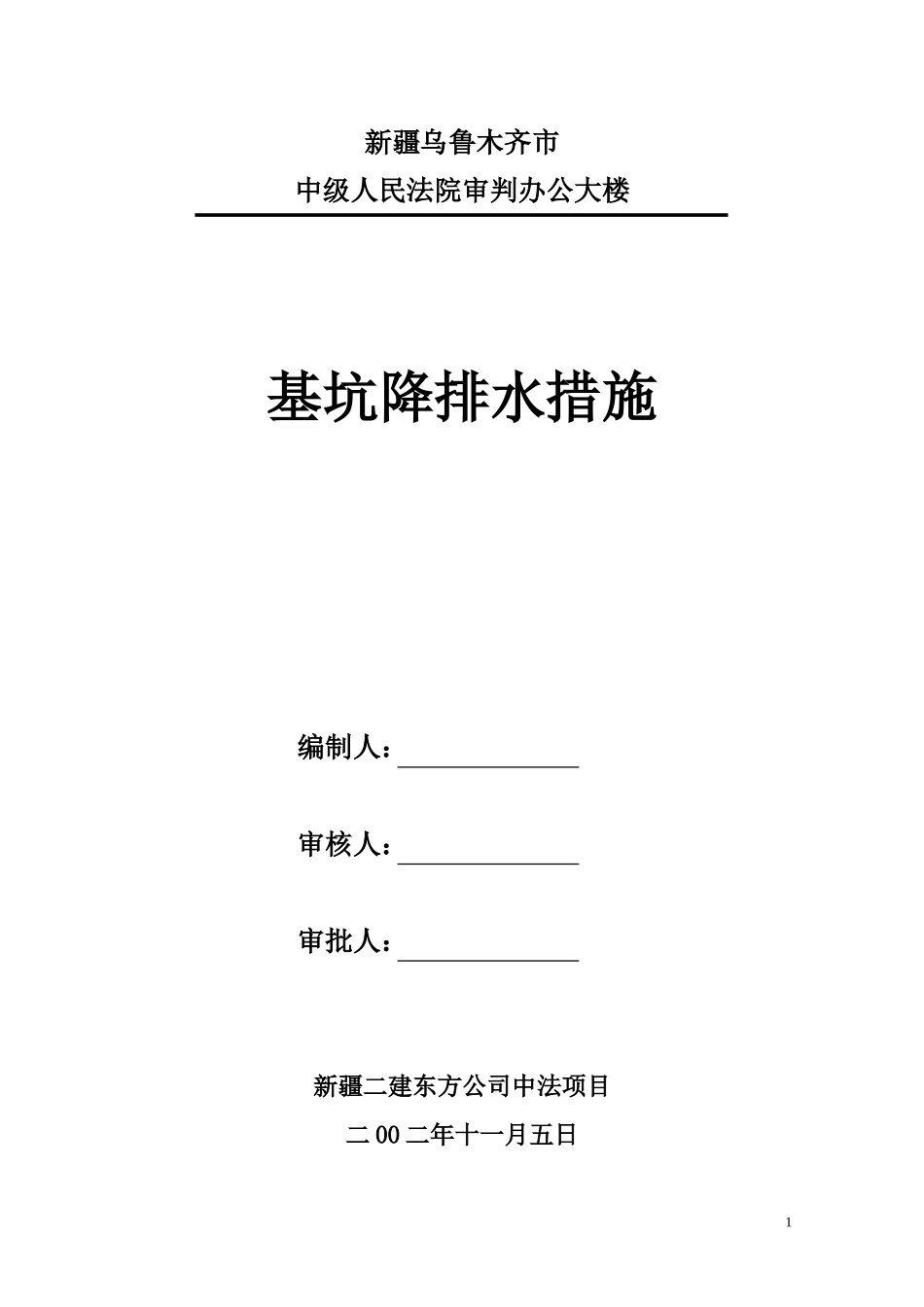

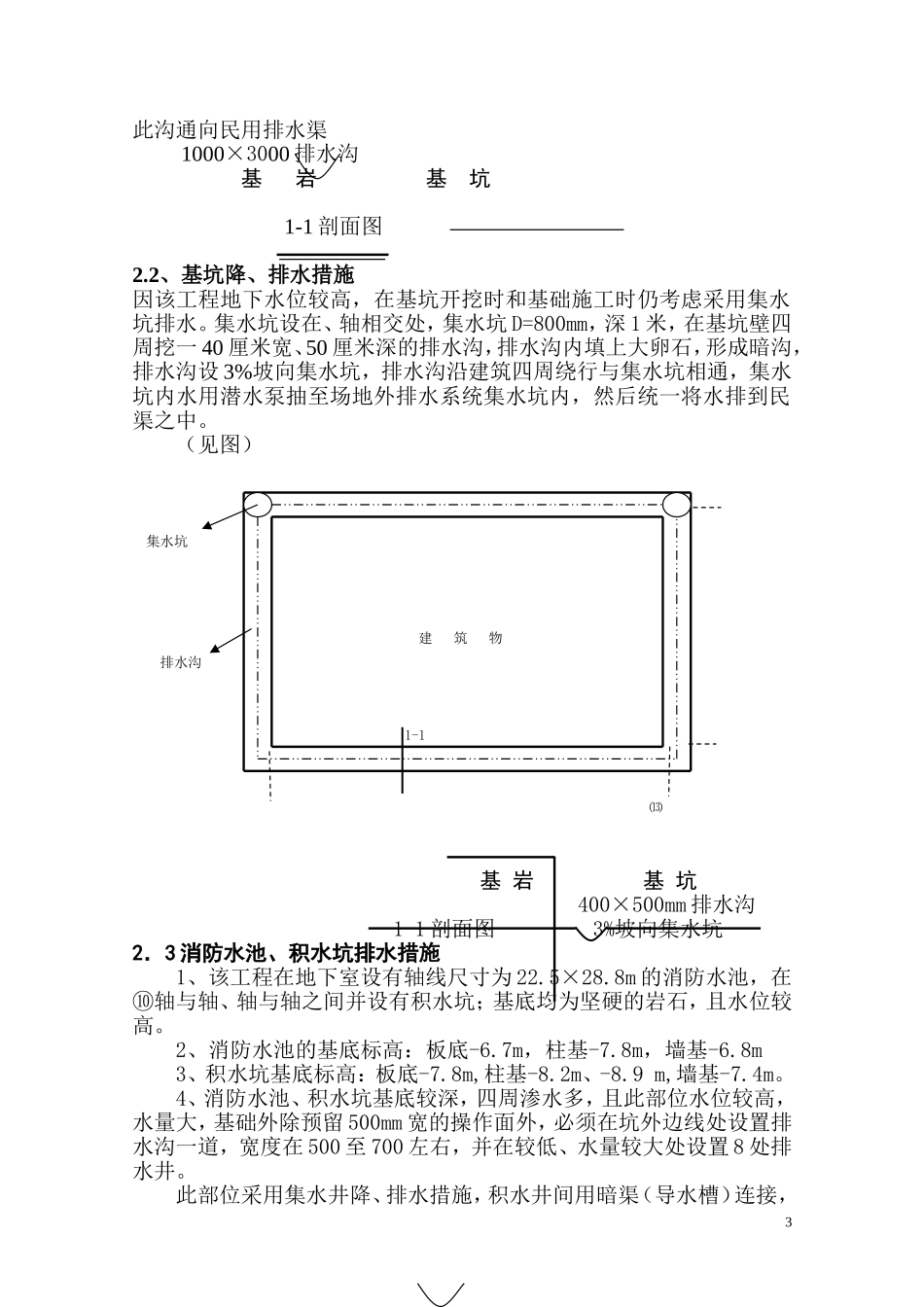

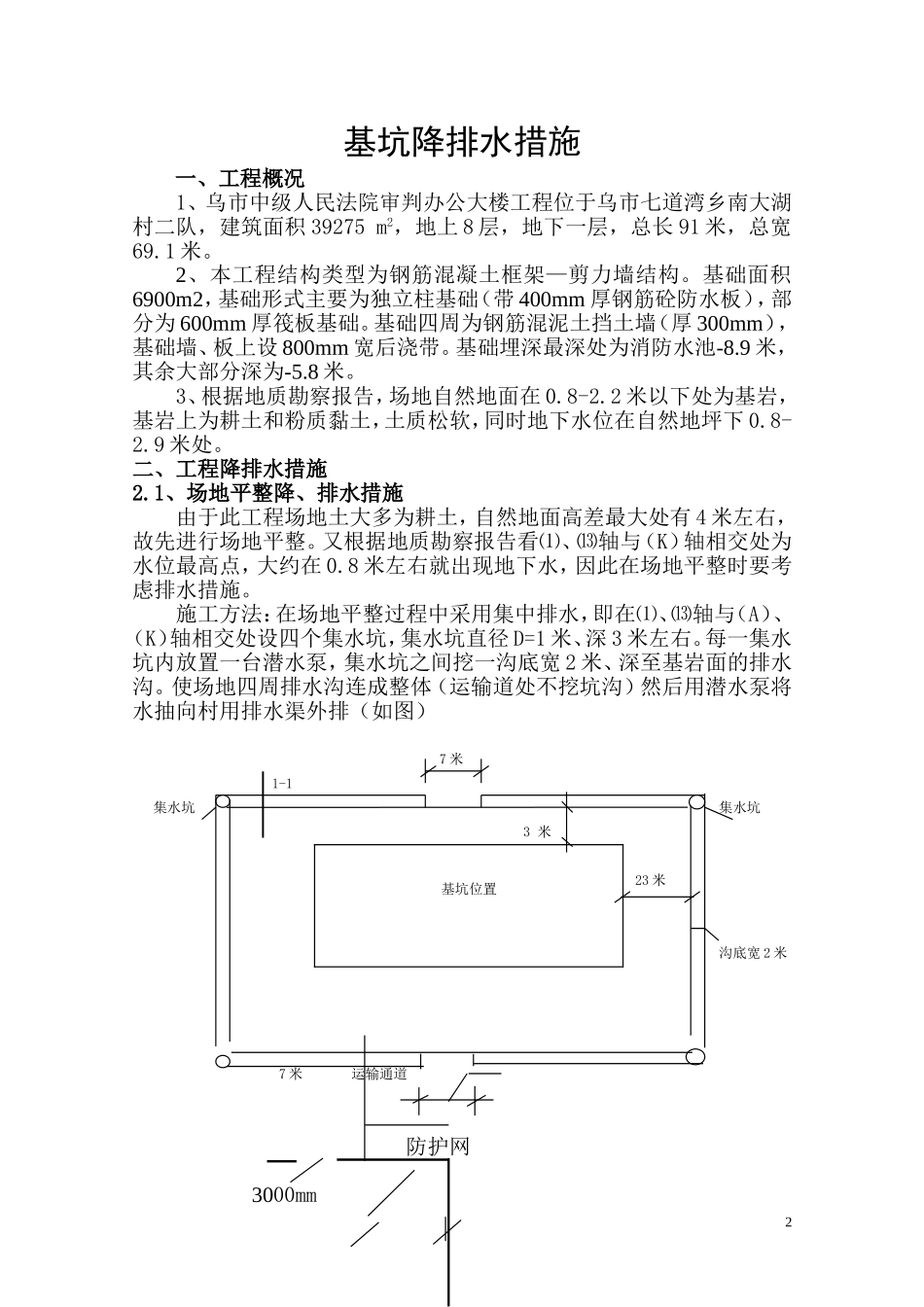

新疆乌鲁木齐市中级人民法院审判办公大楼基坑降排水措施编制人：审核人：审批人：新疆二建东方公司中法项目二00二年十一月五日1基坑降排水措施一、工程概况1、乌市中级人民法院审判办公大楼工程位于乌市七道湾乡南大湖村二队，建筑面积39275m2，地上8层，地下一层，总长91米，总宽69.1米。2、本工程结构类型为钢筋混凝土框架—剪力墙结构。基础面积6900m2，基础形式主要为独立柱基础（带400mm厚钢筋砼防水板），部分为600mm厚筏板基础。基础四周为钢筋混泥土挡土墙（厚300mm），基础墙、板上设800mm宽后浇带。基础埋深最深处为消防水池-8.9米，其余大部分深为-5.8米。3、根据地质勘察报告，场地自然地面在0.8-2.2米以下处为基岩，基岩上为耕土和粉质黏土，土质松软，同时地下水位在自然地坪下0.8-2.9米处。二、工程降排水措施2.1、场地平整降、排水措施由于此工程场地土大多为耕土，自然地面高差最大处有4米左右，故先进行场地平整。又根据地质勘察报告看⑴、⒀轴与（K）轴相交处为水位最高点，大约在0.8米左右就出现地下水，因此在场地平整时要考虑排水措施。施工方法：在场地平整过程中采用集中排水，即在⑴、⒀轴与（A）、（K）轴相交处设四个集水坑，集水坑直径D=1米、深3米左右。每一集水坑内放置一台潜水泵，集水坑之间挖一沟底宽2米、深至基岩面的排水沟。使场地四周排水沟连成整体（运输道处不挖坑沟）然后用潜水泵将水抽向村用排水渠外排（如图）7米1-1集水坑集水坑3米23米沟底宽2米7米运输通道防护网3000mm2基坑位置此沟通向民用排水渠1000×3000排水沟基岩基坑1-1剖面图2.2、基坑降、排水措施因该工程地下水位较高，在基坑开挖时和基础施工时仍考虑采用集水坑排水。集水坑设在、轴相交处，集水坑D=800mm，深1米，在基坑壁四周挖一40厘米宽、50厘米深的排水沟，排水沟内填上大卵石，形成暗沟，排水沟设3%坡向集水坑，排水沟沿建筑四周绕行与集水坑相通，集水坑内水用潜水泵抽至场地外排水系统集水坑内，然后统一将水排到民渠之中。（见图）集水坑建筑物排水沟1-1⒀基岩基坑400×500mm排水沟1-1剖面图3%坡向集水坑2．3消防水池、积水坑排水措施1、该工程在地下室设有轴线尺寸为22.5×28.8m的消防水池，在⑩轴与轴、轴与轴之间并设有积水坑；基底均为坚硬的岩石，且水位较高。2、消防水池的基底标高：板底-6.7m，柱基-7.8m，墙基-6.8m3、积水坑基底标高：板底-7.8m,柱基-8.2m、-8.9m,墙基-7.4m。4、消防水池、积水坑基底较深，四周渗水多，且此部位水位较高，水量大，基础外除预留500mm宽的操作面外，必须在坑外边线处设置排水沟一道，宽度在500至700左右，并在较低、水量较大处设置8处排水井。此部位采用集水井降、排水措施，积水井间用暗渠（导水槽）连接，3使水流集中，统一排水。集水井、暗渠设置如图。（内部渠道略）积水坑暗渠消防水池1）、沿消防水池排水沟四周人工剔除30cm深，30cm宽的导水槽。地下水从导水槽通向各集水井。导水槽深和宽均为300mm，槽挖好后在其上先铺卵石，然后铺Ф100钢管（壁厚4mm），钢管侧壁钻上50×10孔，孔洞间距为50mm。然后在洞口上部做细目双层钢丝网和干铺小石子，并附加油毡一层，最后浇筑C15砼垫层。（如图示）砼垫层细目双层钢丝网导水槽附加油毡一层Ф100钢管50-80卵石300mm2）、集水井用2m高、Ф40钢管制作。在需做集水井部位上挖直径为1米、高为1.2米的集水坑，将2m高Ф40钢管埋在坑内，四周填满卵石，并在其上绑双层钢丝网和铺镇小石子，另外附加油毡一层。在距砼垫层30cm处焊接100宽止水钢板。筏基Ф40钢管400止水钢板600附加油毡一层球双目钢丝网1200英钟卵石.91000001000集水井剖面图2、积水井降、排水结束后，（大部分筏基和防水板已施工完毕）在集水坑四周1m×1m范围内及集水井内浇C60（内掺10%HEA抗渗剂）砼进行封堵。三、总结该项目是我公司重点工程，建筑面积大，造价高，应用新技术、新材料较多，施工较复杂，在工程施工过程中，为了即保证工程质量，又不耽误工期，我们昼夜施工，抢时间，抓质量，确保该工程施工速度快，质量好，使工程得以顺利进行。通过以上降排水措施使我们工程没有因地下水的问题而耽误工期，降水...
