塑料制品检验术语VIP免费

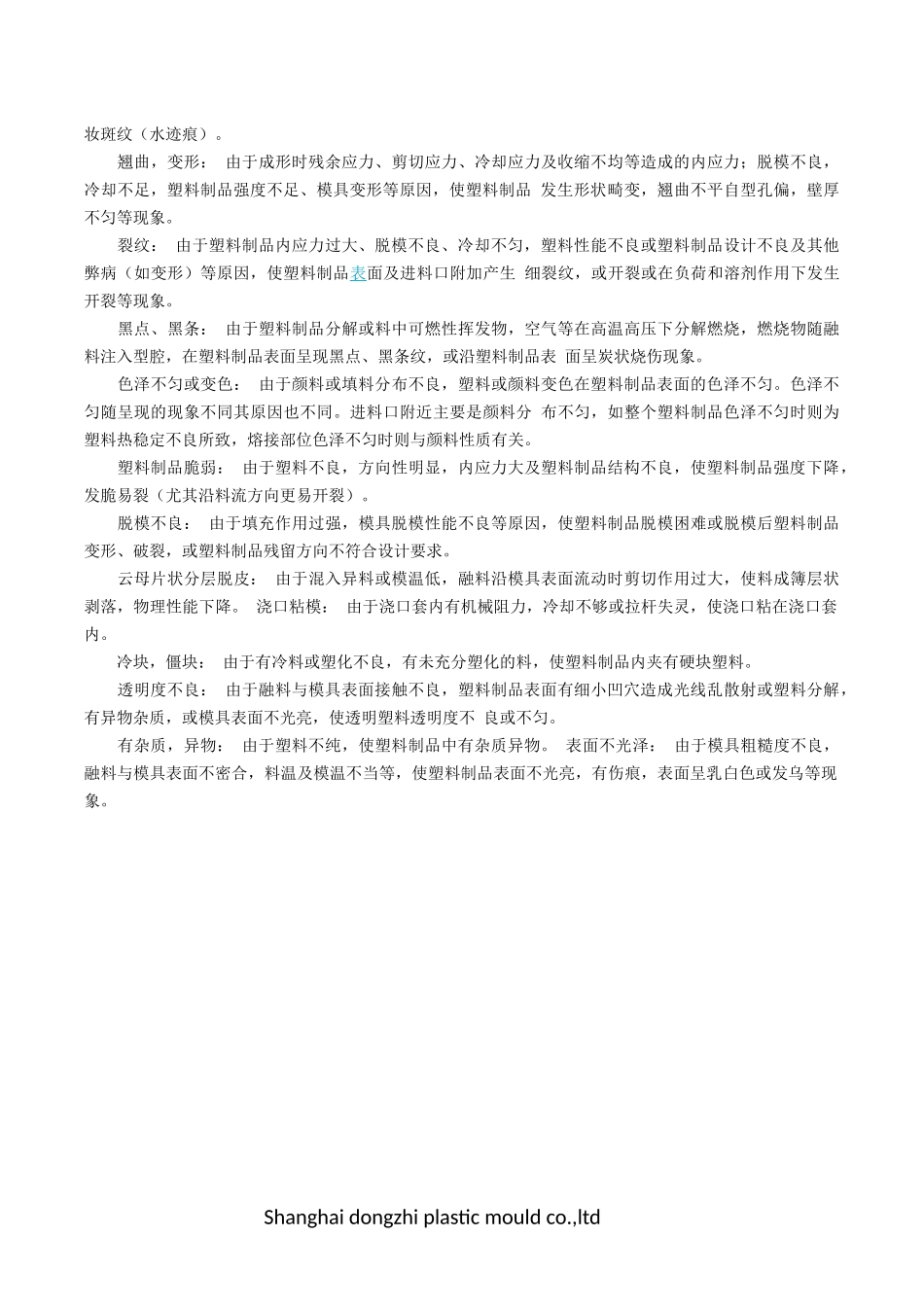

塑料制品检验术语1)异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。2)气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。3)塌坑：由于材料收缩，使产品局部整体表面下陷。4)熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。5)缺料：产品某个部位不饱满。6)白印：由于内应力，在产品表面产生与本色不同的白色痕迹。7)毛刺：由于种种原因，产品非结构部分产生多余的料8)封堵：应该通透的地方由于滋边造成不通。9)断裂：塑料里局部断开后的缺陷。10)拉毛：因摩擦而产生的细皮，附在塑料表面的现象。11)油丝：油痕，加种种原因，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。16)针孔:由于喷涂产生的气泡破裂,产生的小孔。20)杂质:表面因杂点,毛尘引起凹凸点。21)泛白:表面呈气雾状。22）污垢：光滑面上的污迹，通常在不干净的环境中造成。23）色差：与样件的颜色不一致塑料制品不足：主要由于供料不足、融料填充流动不良，充气过多及排气不良等原因导致填充型腔不满，塑料制品外形残缺不完整或多型腔时个别型腔填充不满。尺寸不稳定：主要由于模具强度不良，精度不良、注射机工作不稳定及成形条件不稳定等原因，使塑料制品尺寸变化不稳定。气泡：由于融料内充气过多或排气不良而导致塑料制品内残留气体，并呈体积较小或成串的空穴（注意应与真空泡区别）。塌坑（凹痕）或真空泡：由于保压补缩不良，塑料制品冷却不匀，壁厚不匀及塑料收缩率大。飞边过大：由于合模不良，间隙过大，塑料流动性太好，加料过多使塑料制品沿边缘出现多余薄翅。熔接不良：由于融料分流汇合时料温下降，树脂与附合物不相溶等原因，使融料分流汇合时，熔接不良，沿塑料制品表面或内部产生明显的细接缝线。表面波纹：由于融料沿模具表面不是平滑流动填充型腔，而是成半固化波动状态沿型腔表面流动或融料有滞流现象。银丝斑纹：由于料内水分或充气，及挥发物过多，融料受剪切作用过大，融料与模具表面密合不良，或急速冷却或混人异料或分解变质，而使塑料制品表面沿料流方向出现银白色光泽的针状条纹或云母片Shanghaidongzhiplasticmouldco.,ltd妆斑纹（水迹痕）。翘曲，变形：由于成形时残余应力、剪切应力、冷却应力及收缩不均等造成的内应力；脱模不良，冷却不足，塑料制品强度不足、模具变形等原因，使塑料制品发生形状畸变，翘曲不平自型孔偏，壁厚不匀等现象。裂纹：由于塑料制品内应力过大、脱模不良、冷却不匀，塑料性能不良或塑料制品设计不良及其他弊病（如变形）等原因，使塑料制品表面及进料口附加产生细裂纹，或开裂或在负荷和溶剂作用下发生开裂等现象。黑点、黑条：由于塑料制品分解或料中可燃性挥发物，空气等在高温高压下分解燃烧，燃烧物随融料注入型腔，在塑料制品表面呈现黑点、黑条纹，或沿塑料制品表面呈炭状烧伤现象。色泽不匀或变色：由于颜料或填料分布不良，塑料或颜料变色在塑料制品表面的色泽不匀。色泽不匀随呈现的现象不同其原因也不同。进料口附近主要是颜料分布不匀，如整个塑料制品色泽不匀时则为塑料热稳定不良所致，熔接部位色泽不匀时则与颜料性质有关。塑料制品脆弱：由于塑料不良，方向性明显，内应力大及塑料制品结构不良，使塑料制品强度下降，发脆易裂（尤其沿料流方向更易开裂）。脱模不良：由于填充作用过强，模具脱模性能不良等原因，使塑料制品脱模困难或脱模后塑料制品变形、破裂，或塑料制品残留方向不符合设计要求。云母片状分层脱皮：由于混入异料或模温低，融料沿模具表面流动时剪切作用过大，使料成簿层状剥落，物理性能下降。浇口粘模：由于浇口套内有机械阻力，冷却不够或拉杆失灵，使浇口粘在浇口套内。冷块，僵块：由于有冷料或塑化不良，有未充分塑化的料，使塑料制品内夹有硬块塑料。透明度不良：由于融料与模具表面接触不良，塑料制品表面有细小凹穴造成光线乱散射或塑料分解，有异物杂质，或模具表面不光亮，使透明塑料透明度不良或不匀。有杂质，异物：由于塑料不纯，使塑料制品中有杂质异物。表面不光泽：由于模具粗糙度不良，融料与模具表...
