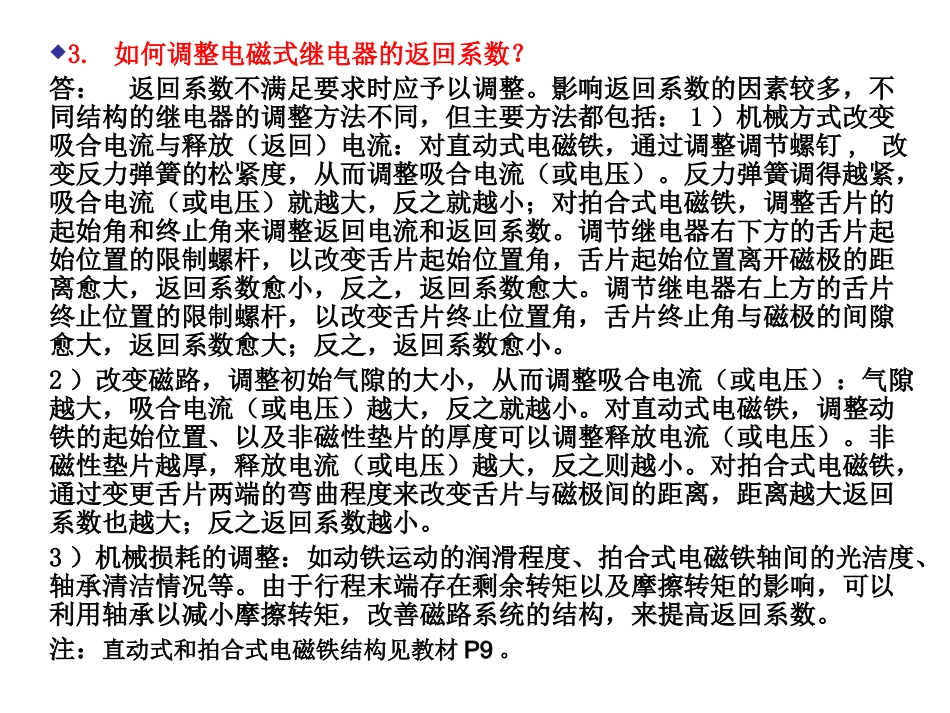

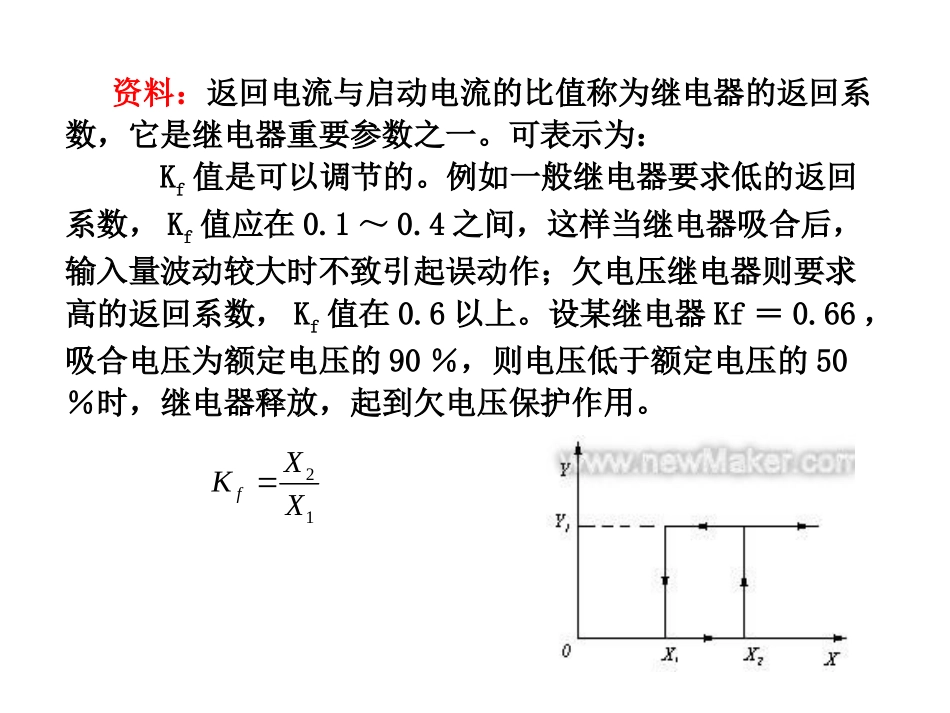

第一章习题解答1.交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么?答：不能。1）因为交流的线圈直流电阻远远小于直流的，交流电磁线圈误接入直流电源，由于没有了交流感抗，会产生很大的线圈电流，甚至烧毁；直流电磁线圈误接入交流电源，由于在直流电阻之上叠加了交流感抗，会导致线圈电流过小，触点有可能无法动作。2）电磁机构的铁芯和銜铁的构成方法不同，交流接触器要考虑因涡流和磁滞损耗造成的能量损失和温升，而直流的设计时没有考虑，远程会产生涡流损害和异常温升，且由于直流铁芯没有短路环，会出现振荡。3）灭弧装置不同，直流电弧比交流电弧难以熄灭；4）额定操作频率不同，直流接触器具有的最高操作频率比交流的大，若交流负载频繁操作时，可以采用直流吸引线圈的接触器。2.两个相同的交流线圈能否串联使用？为什么？答：因线圈阻抗与气隙大小有关，通电时先动作的线圈阻抗大，承受电压较高，而后者未吸合前线圈阻抗小，分配电压小，无法吸合，导致整个电路电流增大，甚至有可能烧毁线圈。3.如何调整电磁式继电器的返回系数？答：返回系数不满足要求时应予以调整。影响返回系数的因素较多，不同结构的继电器的调整方法不同，但主要方法都包括：1）机械方式改变吸合电流与释放（返回）电流：对直动式电磁铁，通过调整调节螺钉,改变反力弹簧的松紧度，从而调整吸合电流（或电压）。反力弹簧调得越紧，吸合电流（或电压）就越大，反之就越小；对拍合式电磁铁，调整舌片的起始角和终止角来调整返回电流和返回系数。调节继电器右下方的舌片起始位置的限制螺杆，以改变舌片起始位置角，舌片起始位置离开磁极的距离愈大，返回系数愈小，反之，返回系数愈大。调节继电器右上方的舌片终止位置的限制螺杆，以改变舌片终止位置角，舌片终止角与磁极的间隙愈大，返回系数愈大；反之，返回系数愈小。2）改变磁路，调整初始气隙的大小，从而调整吸合电流（或电压）：气隙越大，吸合电流（或电压）越大，反之就越小。对直动式电磁铁，调整动铁的起始位置、以及非磁性垫片的厚度可以调整释放电流（或电压）。非磁性垫片越厚，释放电流（或电压）越大，反之则越小。对拍合式电磁铁，通过变更舌片两端的弯曲程度来改变舌片与磁极间的距离，距离越大返回系数也越大；反之返回系数越小。3）机械损耗的调整：如动铁运动的润滑程度、拍合式电磁铁轴间的光洁度、轴承清洁情况等。由于行程末端存在剩余转矩以及摩擦转矩的影响，可以利用轴承以减小摩擦转矩，改善磁路系统的结构，来提高返回系数。注：直动式和拍合式电磁铁结构见教材P9。资料：返回电流与启动电流的比值称为继电器的返回系数，它是继电器重要参数之一。可表示为：Kf值是可以调节的。例如一般继电器要求低的返回系数，Kf值应在0.1～0.4之间，这样当继电器吸合后，输入量波动较大时不致引起误动作；欠电压继电器则要求高的返回系数，Kf值在0.6以上。设某继电器Kf＝0.66，吸合电压为额定电压的90％，则电压低于额定电压的50％时，继电器释放，起到欠电压保护作用。21fXKX4.电器控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否相互代用？答：熔断器起短路保护的作用，当电流超过其限定值时，快速熔断。热保护继电器的功能是在电机出现长时间的过载导致温升超过设定值时断开以电路保护电机。熔断器的保护动作与温度无关，只要不超过其限定值，对于较大电流的长时间作用无明显保护作用；反之，热保护继电器可以承受短时间的大电流而不会动作，它只对长时间的超过额定电流产生的温升有保护作用。热保护继电器对短时间的过电流起不到短路保护的作用，因为热量积累需要时间，等到它动作后，可能设备已经损坏；而熔断器由于对超过额定值的电流会瞬间作用，所以，它接入电机回路时，如果按过载值整定时，会因为启动时或负载波动是产生的瞬时电流波动而熔断，导致电机无法连续工作，因此也起不到过载保护的作用，所以两者不能代用。
