施工电梯卸料平台搭设VIP免费

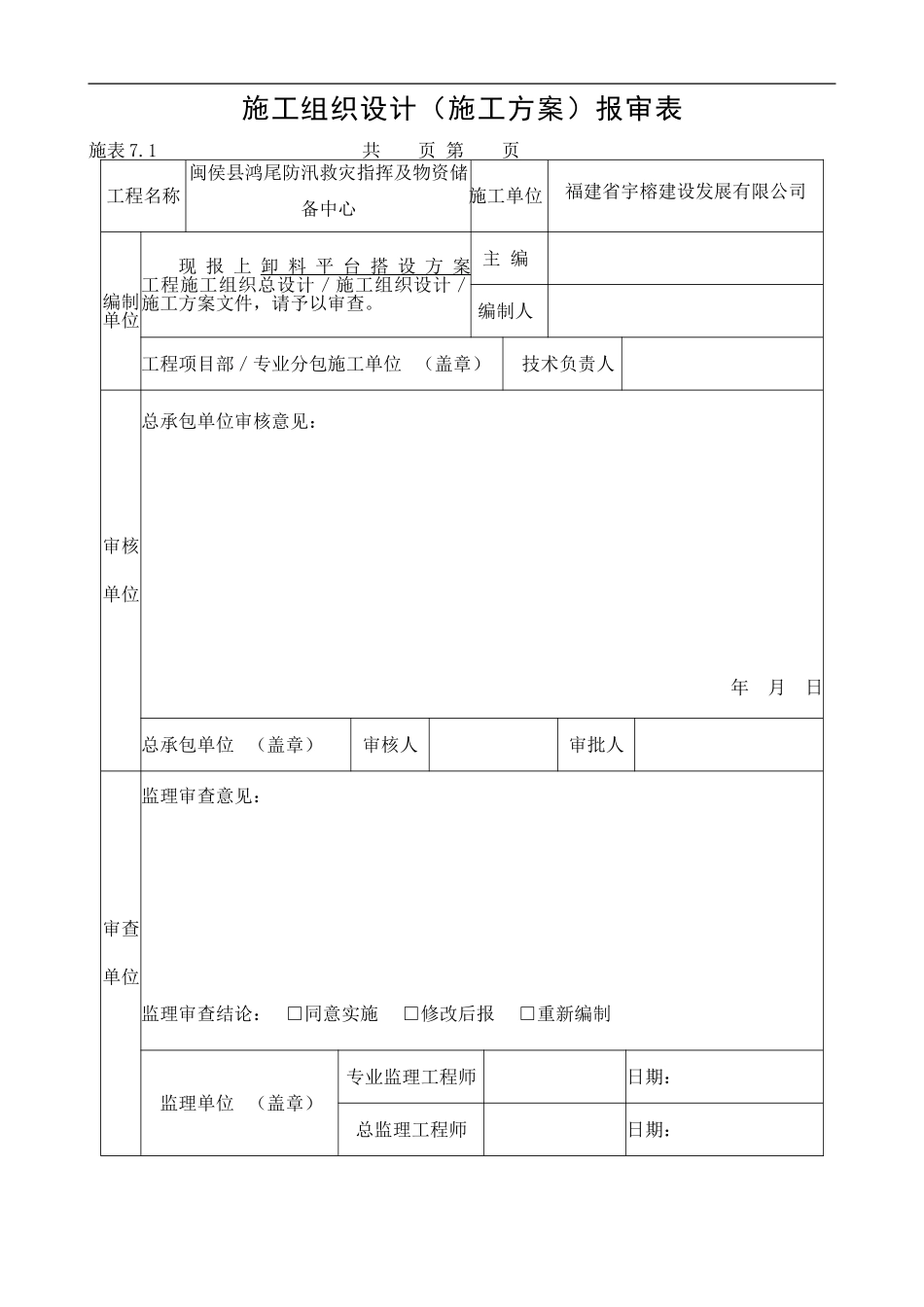

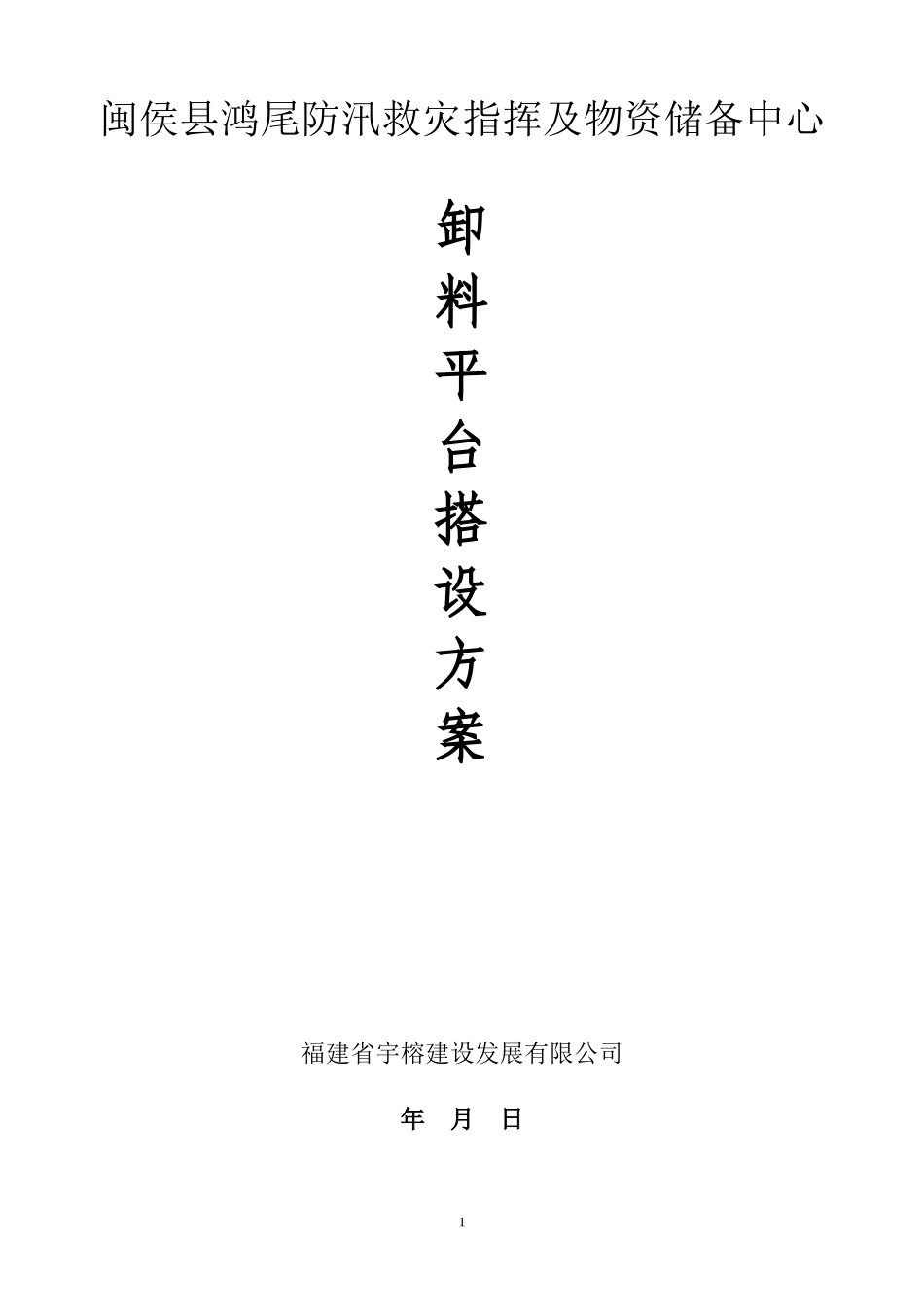

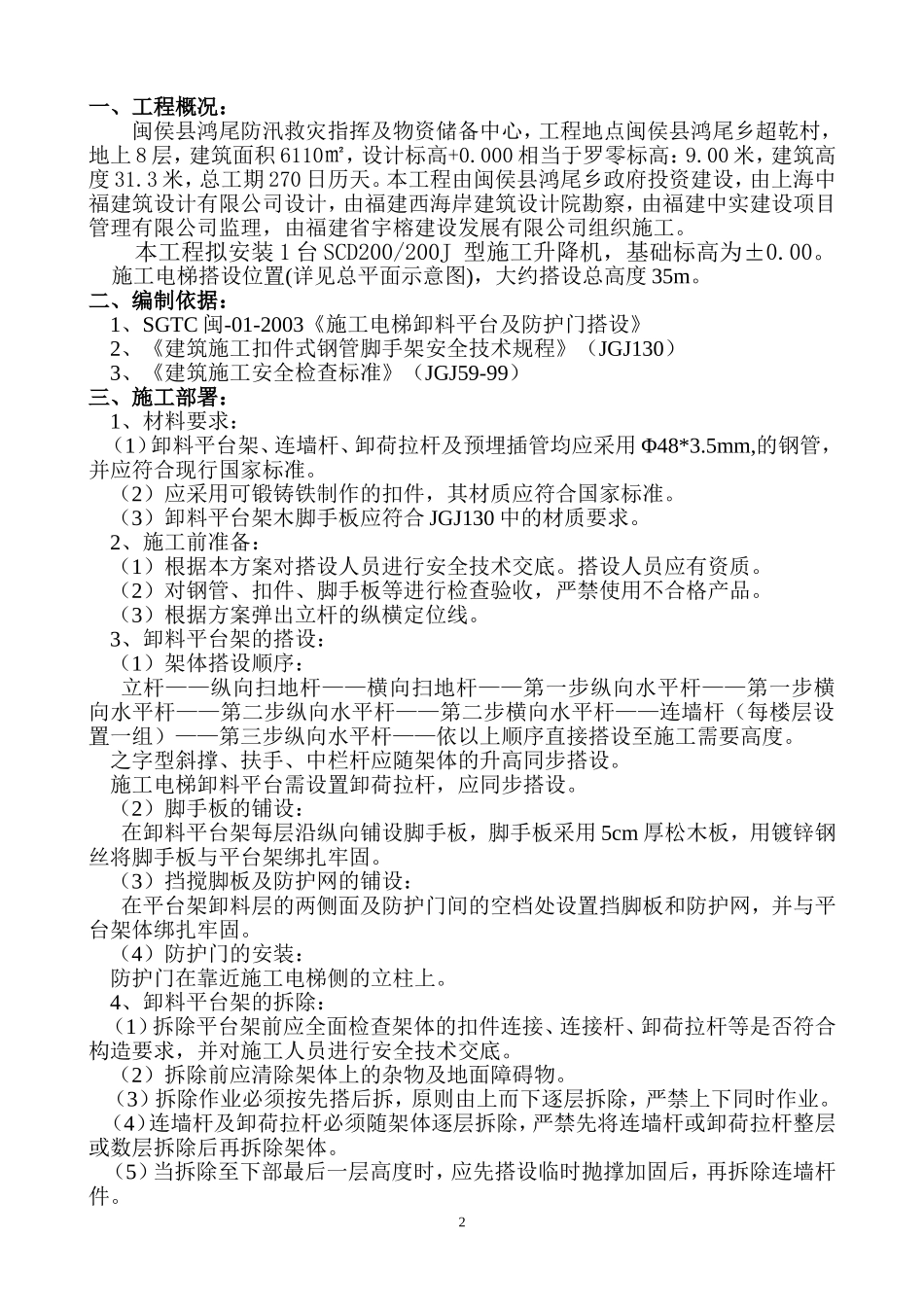

施工组织设计（施工方案）报审表施表7.1共页第页工程名称闽侯县鸿尾防汛救灾指挥及物资储备中心施工单位福建省宇榕建设发展有限公司编制单位现报上卸料平台搭设方案工程施工组织总设计／施工组织设计／施工方案文件，请予以审查。主编编制人工程项目部／专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：闽侯县鸿尾防汛救灾指挥及物资储备中心卸料平台搭设方案福建省宇榕建设发展有限公司年月日1一、工程概况：闽侯县鸿尾防汛救灾指挥及物资储备中心，工程地点闽侯县鸿尾乡超乾村，地上8层，建筑面积6110㎡，设计标高+0.000相当于罗零标高：9.00米，建筑高度31.3米，总工期270日历天。本工程由闽侯县鸿尾乡政府投资建设，由上海中福建筑设计有限公司设计，由福建西海岸建筑设计院勘察，由福建中实建设项目管理有限公司监理，由福建省宇榕建设发展有限公司组织施工。本工程拟安装1台SCD200/200J型施工升降机，基础标高为±0.00。施工电梯搭设位置(详见总平面示意图)，大约搭设总高度35m。二、编制依据：1、SGTC闽-01-2003《施工电梯卸料平台及防护门搭设》2、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130）3、《建筑施工安全检查标准》（JGJ59-99）三、施工部署：1、材料要求：（1）卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用Φ48*3.5mm,的钢管，并应符合现行国家标准。（2）应采用可锻铸铁制作的扣件，其材质应符合国家标准。（3）卸料平台架木脚手板应符合JGJ130中的材质要求。2、施工前准备：（1）根据本方案对搭设人员进行安全技术交底。搭设人员应有资质。（2）对钢管、扣件、脚手板等进行检查验收，严禁使用不合格产品。（3）根据方案弹出立杆的纵横定位线。3、卸料平台架的搭设：（1）架体搭设顺序：立杆——纵向扫地杆——横向扫地杆——第一步纵向水平杆——第一步横向水平杆——第二步纵向水平杆——第二步横向水平杆——连墙杆（每楼层设置一组）——第三步纵向水平杆——依以上顺序直接搭设至施工需要高度。之字型斜撑、扶手、中栏杆应随架体的升高同步搭设。施工电梯卸料平台需设置卸荷拉杆，应同步搭设。（2）脚手板的铺设：在卸料平台架每层沿纵向铺设脚手板，脚手板采用5cm厚松木板，用镀锌钢丝将脚手板与平台架绑扎牢固。（3）挡搅脚板及防护网的铺设：在平台架卸料层的两侧面及防护门间的空档处设置挡脚板和防护网，并与平台架体绑扎牢固。（4）防护门的安装：防护门在靠近施工电梯侧的立柱上。4、卸料平台架的拆除：（1）拆除平台架前应全面检查架体的扣件连接、连接杆、卸荷拉杆等是否符合构造要求，并对施工人员进行安全技术交底。（2）拆除前应清除架体上的杂物及地面障碍物。（3）拆除作业必须按先搭后拆，原则由上而下逐层拆除，严禁上下同时作业。（4）连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙杆或卸荷拉杆整层或数层拆除后再拆除架体。（5）当拆除至下部最后一层高度时，应先搭设临时抛撑加固后，再拆除连墙杆件。2（6）拆除时，各构配件应通过人工传递或设备运输至地面，严禁将构配件抛至地面。四、技术措施：1、卸料平台架采用双排钢管脚手架。2、施工电梯卸料平台架架体应设置卸荷拉杆，间距不得大于9m，卸料拉杆通过与建筑物的预埋插管相连接，预埋插管埋深不得小于250mm。3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。4、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20－30mm。5、卸料平台在架体两侧及正面外侧两立杆之间应按附图所示及标准设置扶手，中栏板及挡脚板。6、卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用Φ4.8*3.5mm的钢管。7、相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内，当平台架搭设至连墙件的构造点时，应及时作连墙拉结，除立杆外，其余杆件应采用整根钢管搭设，严禁对接使用。8...
