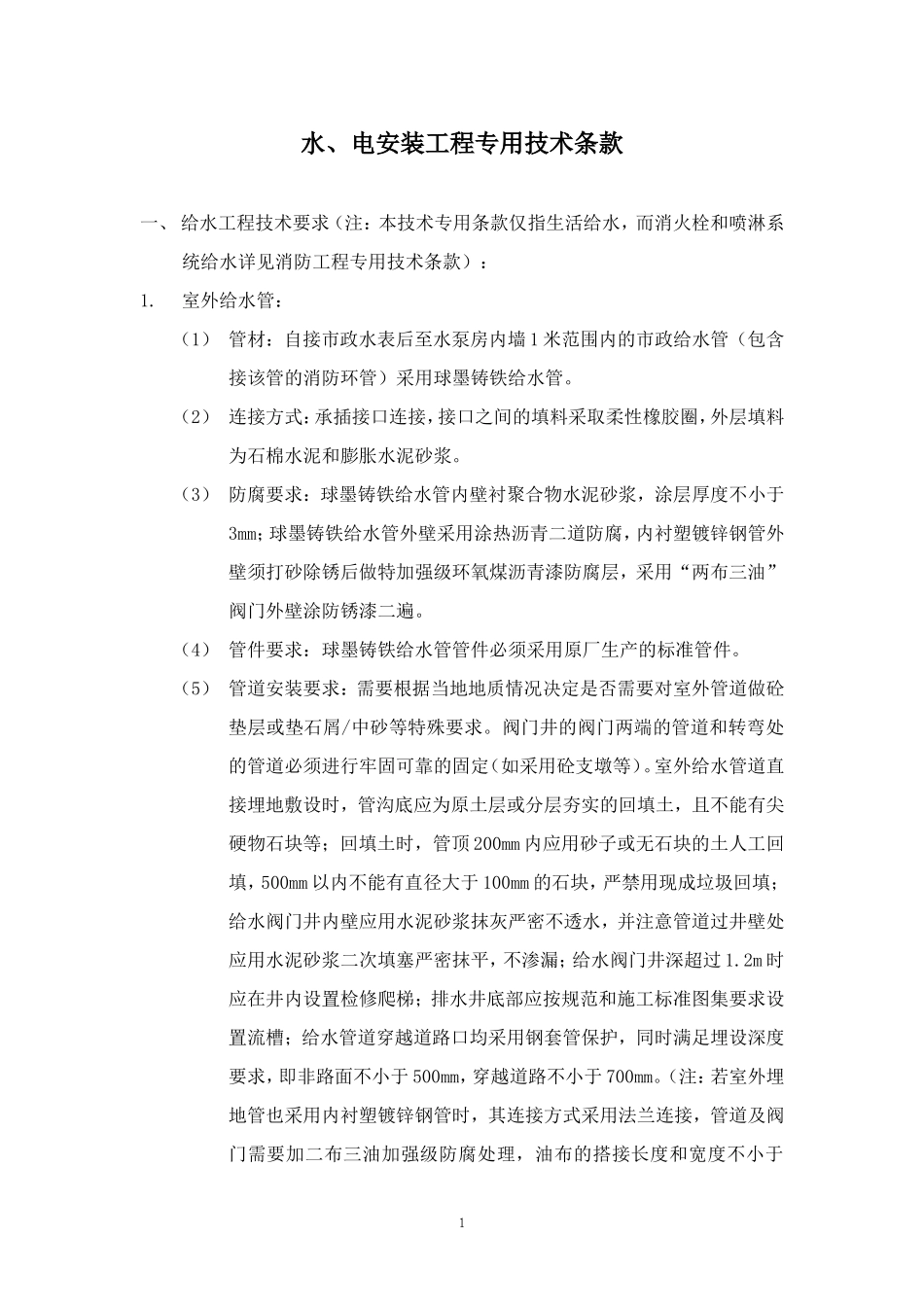

水、电安装工程专用技术条款一、给水工程技术要求（注：本技术专用条款仅指生活给水，而消火栓和喷淋系统给水详见消防工程专用技术条款）：1.室外给水管：（1）管材：自接市政水表后至水泵房内墙1米范围内的市政给水管（包含接该管的消防环管）采用球墨铸铁给水管。（2）连接方式：承插接口连接，接口之间的填料采取柔性橡胶圈，外层填料为石棉水泥和膨胀水泥砂浆。（3）防腐要求：球墨铸铁给水管内壁衬聚合物水泥砂浆，涂层厚度不小于3mm；球墨铸铁给水管外壁采用涂热沥青二道防腐，内衬塑镀锌钢管外壁须打砂除锈后做特加强级环氧煤沥青漆防腐层，采用“两布三油”阀门外壁涂防锈漆二遍。（4）管件要求：球墨铸铁给水管管件必须采用原厂生产的标准管件。（5）管道安装要求：需要根据当地地质情况决定是否需要对室外管道做砼垫层或垫石屑/中砂等特殊要求。阀门井的阀门两端的管道和转弯处的管道必须进行牢固可靠的固定（如采用砼支墩等）。室外给水管道直接埋地敷设时，管沟底应为原土层或分层夯实的回填土，且不能有尖硬物石块等；回填土时，管顶200mm内应用砂子或无石块的土人工回填，500mm以内不能有直径大于100mm的石块，严禁用现成垃圾回填；给水阀门井内壁应用水泥砂浆抹灰严密不透水，并注意管道过井壁处应用水泥砂浆二次填塞严密抹平，不渗漏；给水阀门井深超过1.2m时应在井内设置检修爬梯；排水井底部应按规范和施工标准图集要求设置流槽；给水管道穿越道路口均采用钢套管保护，同时满足埋设深度要求，即非路面不小于500mm，穿越道路不小于700mm。（注：若室外埋地管也采用内衬塑镀锌钢管时，其连接方式采用法兰连接，管道及阀门需要加二布三油加强级防腐处理，油布的搭接长度和宽度不小于110mm。）2.泵房、地库给水管、塔楼水管井（或每栋的干管）给水管：（1）管材：自水泵房经地库至各塔楼管井（或每栋塔楼干管）拟采用内衬塑镀锌钢管。（2）内衬塑镀锌钢管的内衬材料要求：生活冷水给水管需采用符合卫生标准的PPR或PE内衬料，而热水管需采用符合卫生标准以及耐高温性能的PPR或PE内衬料。（3）连接方式：给水管道连接方式：DN＞100的采用卡箍连接、DN≤100采用丝扣连接。3.住户给水管：（1）管材：自住户水表后端至住户内的给水管拟采用内衬塑镀锌钢管或PE管以及PPR管等（若采用内衬塑镀锌钢管，则其相关要求同前）。（2）对于户内为内衬塑镀锌钢管的，安装在卫生间沉箱内的内衬塑镀锌钢管应避免在卫生间沉箱内有水的地方敷设，在沉箱内安装的内衬塑镀锌钢管不得损坏镀锌层以免日后腐蚀，如出现此种情况时必须采取可靠措施保证管道完好无损）。（3）PE给水管的连接方式：电熔焊连接。4.阀门：（1）生活给水管DN＞50的为明杆弹性座封法兰闸阀，与管道连接为法兰连接；DN≤50的为丝扣连接（最终以设计为准）。（2）阀门安装前必须逐个作强度和严密性试验，塑料给水管上的水表、阀门等重量或启闭装置的扭矩不得作用于管道上。（3）阀门井座及井盖：（4）园林绿化带下的阀门井及井盖：采用高强度重型聚酯复合型圆形凹井（5）室外消防道路（或园林小道）且路面需要铺设装饰面的阀门井及井盖：采用高强度重型聚酯复合型方型凹井盖。（6）室外消防道路（或园林小道）路面不需要铺设装饰面的阀门井及井盖：2采用高强度重型聚酯复合型普通园井盖。5.其它要求：（1）给水系统试压必须采取封表措施：即由监理工程师验完压力表并检查完所有管道、阀门接口不漏水后，要当场在封表纸上签名并写上即时读数将压力表封上（或做箱罩并上锁），达到试压所规定的时间后再会同相关人员一同拆除封条验证压力表。试压后必须做通水试验，出水量和出水压力均符合设计要求才算试压合格。生活给水系统应在管道安装后、土建将管沟封闭后、装修施工后、交楼前分别做系统试压。（2）有降板的卫生间必须设置带滤网的侧地漏，侧地漏需装在最低处，且侧地漏不宜装在浴缸下，以避免管道内异味从浴缸下溢出。（3）室内给水立管穿楼板处必须加钢套管。（4）水泵房施工前必须根据施工图绘制泵房设备布置、管线安装放线图，详细标明各设备、管件的安装尺寸和定位，由监理和总承包单位确认后方可施工，以确保泵...
