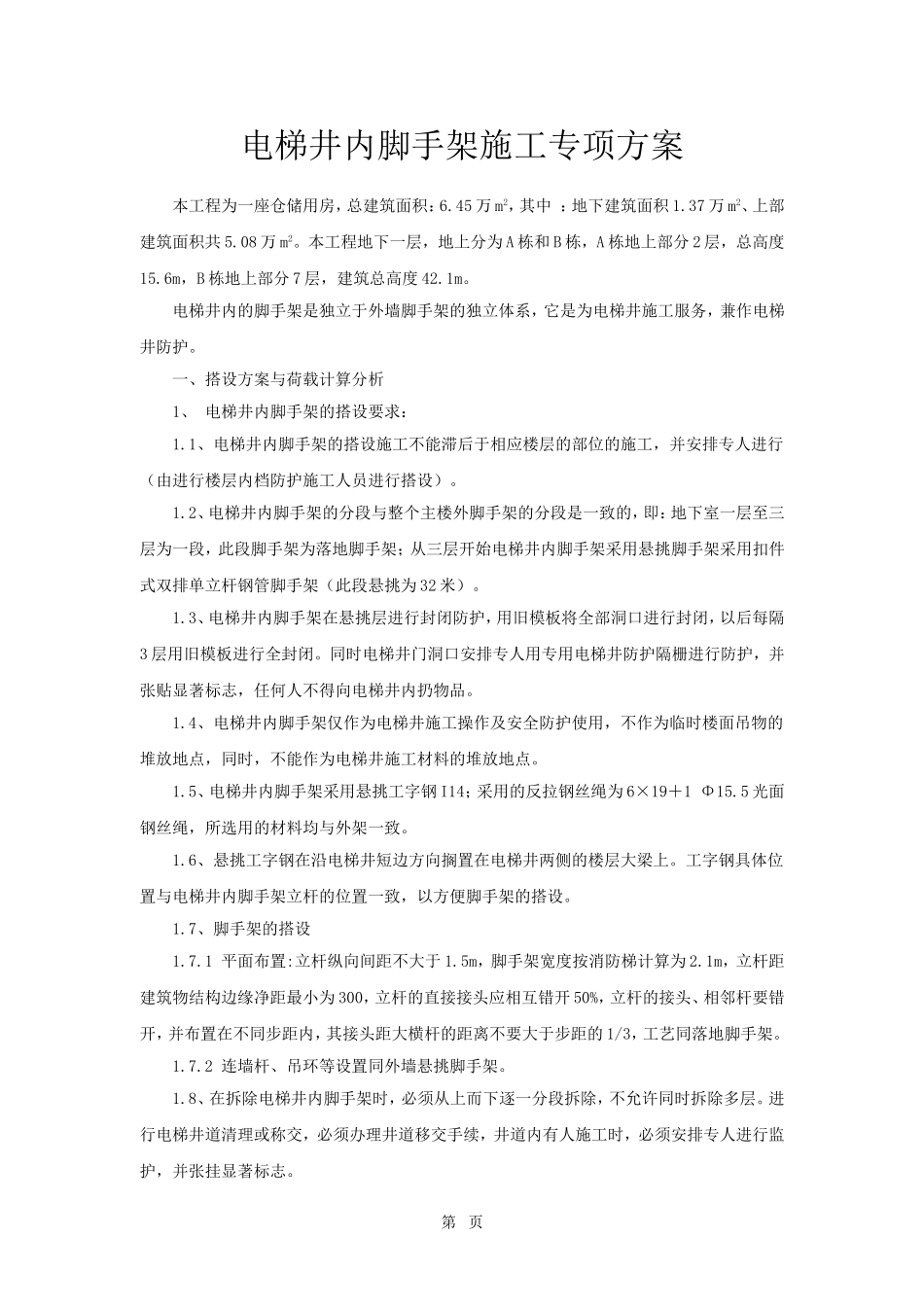

电梯井内脚手架施工专项方案本工程为一座仓储用房，总建筑面积：6.45万m2，其中：地下建筑面积1.37万m2、上部建筑面积共5.08万m2。本工程地下一层，地上分为A栋和B栋，A栋地上部分2层，总高度15.6m，B栋地上部分7层，建筑总高度42.1m。电梯井内的脚手架是独立于外墙脚手架的独立体系，它是为电梯井施工服务，兼作电梯井防护。一、搭设方案与荷载计算分析1、电梯井内脚手架的搭设要求：1.1、电梯井内脚手架的搭设施工不能滞后于相应楼层的部位的施工，并安排专人进行（由进行楼层内档防护施工人员进行搭设）。1.2、电梯井内脚手架的分段与整个主楼外脚手架的分段是一致的，即：地下室一层至三层为一段，此段脚手架为落地脚手架；从三层开始电梯井内脚手架采用悬挑脚手架采用扣件式双排单立杆钢管脚手架（此段悬挑为32米）。1.3、电梯井内脚手架在悬挑层进行封闭防护，用旧模板将全部洞口进行封闭，以后每隔3层用旧模板进行全封闭。同时电梯井门洞口安排专人用专用电梯井防护隔栅进行防护，并张贴显著标志，任何人不得向电梯井内扔物品。1.4、电梯井内脚手架仅作为电梯井施工操作及安全防护使用，不作为临时楼面吊物的堆放地点，同时，不能作为电梯井施工材料的堆放地点。1.5、电梯井内脚手架采用悬挑工字钢I14；采用的反拉钢丝绳为6×19＋1Φ15.5光面钢丝绳，所选用的材料均与外架一致。1.6、悬挑工字钢在沿电梯井短边方向搁置在电梯井两侧的楼层大梁上。工字钢具体位置与电梯井内脚手架立杆的位置一致，以方便脚手架的搭设。1.7、脚手架的搭设1.7.1平面布置:立杆纵向间距不大于1.5m，脚手架宽度按消防梯计算为2.1m，立杆距建筑物结构边缘净距最小为300，立杆的直接接头应相互错开50%，立杆的接头、相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离不要大于步距的1/3，工艺同落地脚手架。1.7.2连墙杆、吊环等设置同外墙悬挑脚手架。1.8、在拆除电梯井内脚手架时，必须从上而下逐一分段拆除，不允许同时拆除多层。进行电梯井道清理或称交，必须办理井道移交手续，井道内有人施工时，必须安排专人进行监护，并张挂显著标志。第页2、脚手架搭设的材料要求：2.1钢管钢管采用Φ48壁厚3.5的钢管,材质符合《碳素结构钢》（GB/T700）、《普通碳素结构钢技术要求》GB700—88中Q235-A级钢的技术要求，钢管上严禁打孔，表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,并涂刷防锈漆。2.2扣件脚手架所使用的扣件,应符合《钢管脚手架扣件》（GB15831）、《直缝电焊钢管》(GB/T13793)的规定，材质应符合GB978—67《可锻铸铁分类及技术条件》中的KT33—88的技术要求。2.3脚手板脚手板采用钢笆片,钢笆片采用Φ10和Φ6圆钢点焊制成,一般规格为850*1000。2.4安全网必须有出厂合格证，不得使用已经腐烂或破损严重的安全网，当对其质量有怀疑时，要做冲切破坏试验。采用密目式安全网，其挡风系数不小于0.5。3、电梯井内脚手架荷载计算分析：由于电梯井内悬挑脚手架支座悬挑工字钢是二端搁置在楼层大梁上，每一立杆与工字钢梁交接点处均有钢丝绳进行反拉，同时立杆的排距不大于1500，使用荷载不大于外架的使用荷载，所以电梯井内脚手架的复核计算与悬挑脚手架的计算相同，这里忽略（详见脚手架专顶施工方案）。二、电梯井内脚手架安装及拆除安全技术措施1、安装安全技术措施：1.1搭除脚手架必须持证上岗,并定期进行身体检查,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上脚手架操作.1.2搭拆脚手架时,操作人员必须戴好安全帽,系好安全带，使用的工具要放在工具袋内,防止掉落伤人,登高要穿防滑鞋,袖口及裤口要扎紧.1.3拆下的零部件要装入容器内,用吊蓝吊下,拆下的钢管要绑扎牢固,双点起吊,严禁从高空抛掷(利用塔吊吊运)。1.4脚手架的构配件质量和搭设质量应按规范要求进行检查验收，合格后方可使用。1.5作业层的施工荷载应符合设计要求，不得超载。不得将模板支架、泵送混凝土和砂浆的输送泵等固定在脚手架上，严禁挂起重设备。1.6当有六级或六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业，雨后作业第页应设置防滑条。1.7安全网搭设应按有关规定搭...
